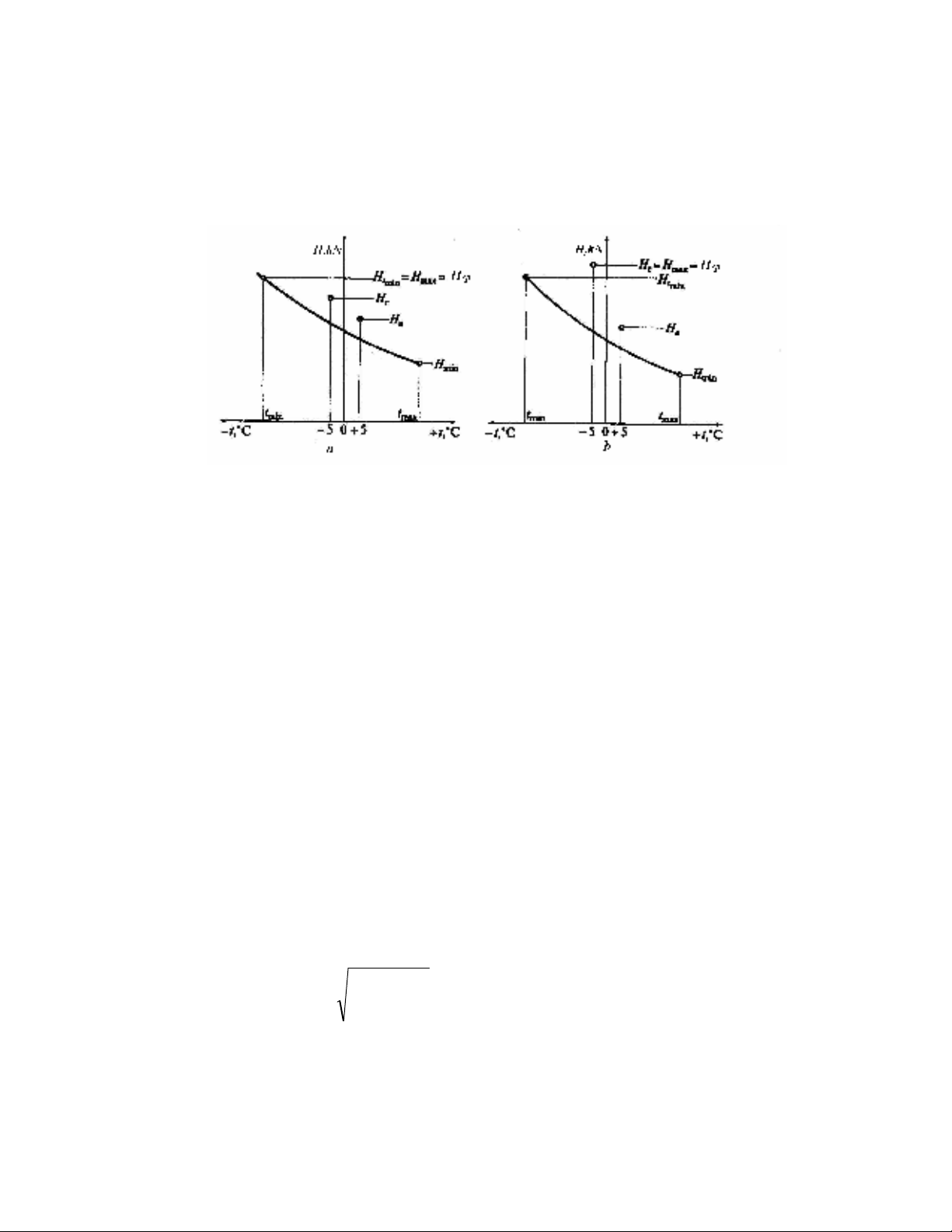

dây Hl = Hmax; các nhi t ñ ban ñ u t1 = tmin và ph t i g1 = gn; ñ i v i ch ñ kh o sát tx= –50C; gx= gr, thông s c n tìm Hx = Hr. Bư c ti p theo – Xác ñ nh ñ căng c a dây ch ñ gió c c ñ i. Các thông s c a ch ñ ban ñ u không thay ñ i. Các thông s c a ch ñ gió c c ñ i: tx = +50C; qx = gB. Thông s tìm ñư c Hx = HB. Hình 6–24. ð th ñ gi i phương trình tr ng thái c a dây a. ñ căng l n nh t c a dây ch ñ nhi t ñ nh nh t b. ñ căng l n nh t c a dây ch ñ băng tuy t H – ñ căng c a dây Hcp – ñ căng cho phép c a dây t – nhi t ñ không khí Trên hình 6.24b ch ra k t qu gi i phương trình tr ng thái c a dây cho trư ng h p khi ñ căng l n nh t c a dây xu t hi n ch ñ băng tuy t. Trong trư ng h p này ch ñ băng tuy t xu t phát v i các thông s Ht = Hmax; tl = –50C; ql = qr ð i v i ch ñ kh o sát qx = gn. Cho các tr s Hx < Hmax v i bư c nào ñó, ta nh n ñư c l i gi i Hx(tx). ð i v i ñi m ch ñ gió c n ñưa vào phương trình gx = gB; tx = 50C. N u dây d n ñư c k p ch t c ng theo gi i h n m i nh p thì s thay ñ i ñi u ki n bên ngoài d n ñ n s thay ñ i ñ căng và ñ võng c a dây trong m i nh p theo quy lu t ng v i phương trình tr ng thái. Thông thư ng treo dây nh ng ño n neo th c hi n v i các ñi m di chuy n c a n p (tính t i s quay các giá chĩa, d m chìa ho c s thay ñ i góc nghiêng chu i x cách ñi n). Trong tình hu ng như th ñ căng c a dây các nh p chi u dài khác nhau trong gi i h n c a nh ng ño n neo có th ñư c cân b ng, khi mà chi u dài ltd c a m t nh p tương ñương nào ñó v i ñi u ki n nhi t ñ b t kỳ và các ph t i, ñ căng c a dây s thay ñ i theo m t quy lu t như trong ño n neo v i chi u dài th c t c a các nh p t o thành, ta có:  m 3  ∑ li  / l a ltd =  i =1  Trong ñó: li – chi u dài nh p th i n m trong ño n kh o sát có neo. la – chi u dài ño n có neo 154 • MCA&TðK
m – c nh p trong 1 ño n có neo 6.4.3. TÍNH TOÁN H TREO M T XÍCH Nhi m v tính toán chính c a h treo xích là xác ñ nh ñ căng và võng c a cáp mang. Cáp mang ch u tr ng lư ng riêng, t i tr ng b sung t băng tuy t, và c tr ng lư ng c a dây ti p xúc v i các t i liên quan ñ n chúng. Các ph t i t dây ti p xúc truy n ñ n cáp mang ph thu c vào ñ võng c a dây ti p xúc và ñ kéo căng c a chúng. Trên hình 6.25a th hi n sơ ñ tác d ng tương h c a dây ti p xúc và cáp mang khi ñ võng dây ti p xúc dương. G a thi t sơ ñ ph t i phân b ñ u gk t tr ng lư ng c a dây và gkK t l c căng c a dây K, tương ng h treo ti p xúc v i s lư ng l n các dây treo trong m t nh p. T i ñư c truy n t dây ti p xúc ñ n cáp mang gkT = gk – gkK. T i gkK ñư c xác ñ nh: gkK = 8fk/l2 (6.8) Trong ñó: f – ñ võng c a dây ti p xúc, m k – ñ căng c a dây ti p xúc, kN l – chi u dài nh p, m Hình 6– 25. Các sơ ñ tác d ng qua l i c a dây ti p xúc và cáp treo c a h treo ñơn gi n trong các ch ñ khác nhau a. ñ võng dương c a dây ti p xúc; b. ch ñ không võng; c. ñ võng âm c a dây ti p xúc; MCA&T§K • 155

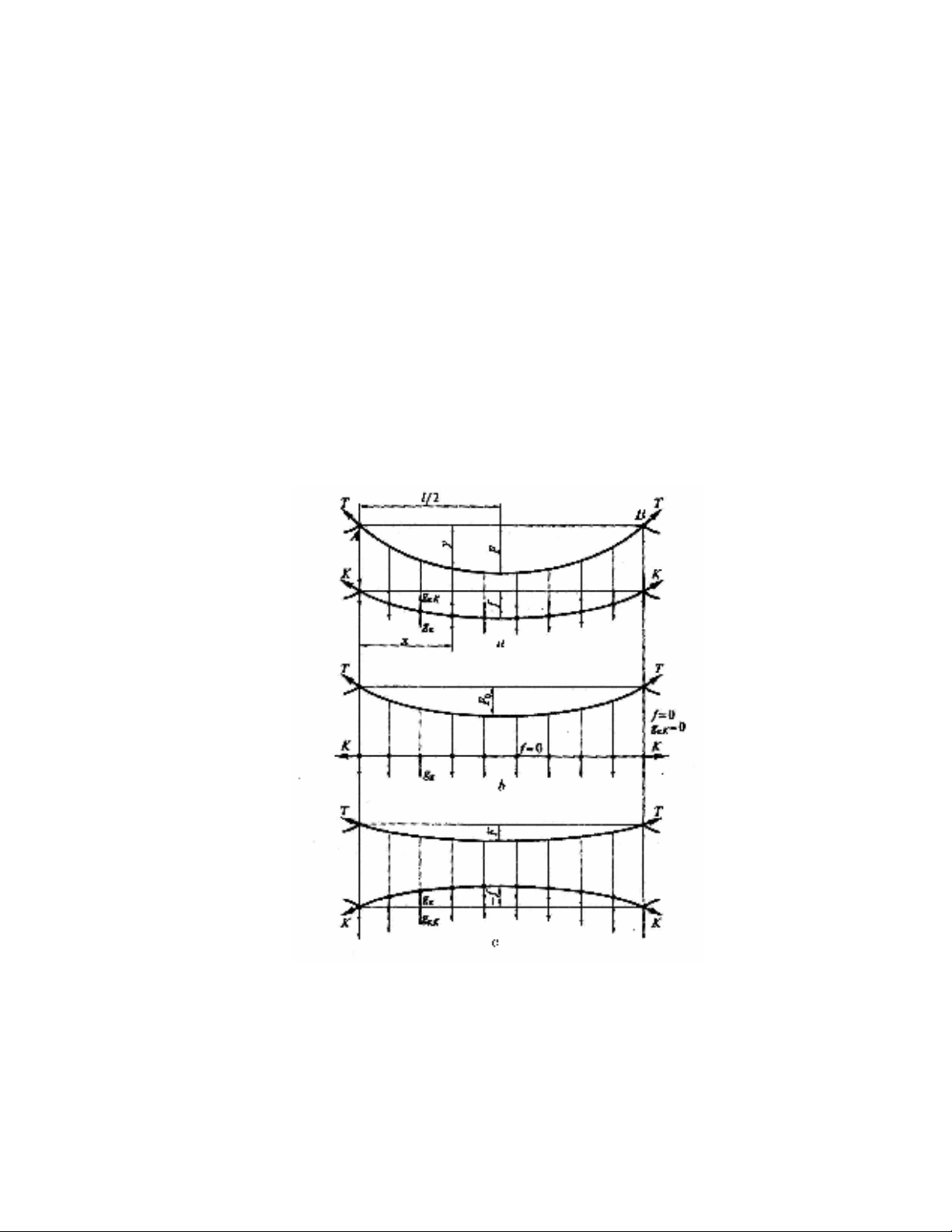

A,B– các ñi m k p dây mang c a h treo ti p xúc; l– chi u dài nh p; T– ñ căng c a cáp; K– ñ căng c a dây ti p xúc; F– ñ võng c a cáp treo; F0– ñ võng c a cáp mang ch ñ không võng; f– ñ võng c a dây ti p xúc; gk– ph t i t tr ng lư ng c a dây ti p xúc; gkK– l c tác d ng tương h gi a cáp mang và dây ti p xúc; y– tung ñ ñ võng c a cáp mang trong m t c t ngang v i hoành ñ x. Trên hình 6.25b ch ñ không võng c a h treo m t xích, sơ ñ có s tác d ng tương h c a dây ti p xúc và cáp mang khi nhi t ñ môi trư ng gi m làm gi m chi u dài c a cáp mang và gi m ñ võng c a nó ñ n giá tr F0. Trong ch ñ này tr ng lư ng dây ti p xúc ñư c truy n hoàn toàn cho cáp mang. Khi nhi t ñ ti p t c gi m và gi m chi u d i c a cáp mang,s xu t hi n ñ võng âm c a dây ti p xúc (Hình6.25c). L c kéo căng dây ti p xúc t o thành l c phân b ñ u và hư ng xu ng dư i. T i phân b ñ u gkK ñ ng th i hư ng xu ng dư i, còn cáp mang ngoài tr ng lư ng dây ti p xúc và các dây tăng cư ng còn ch u t i gkK t ñ căng c a dây ti p xúc. gkT = gk + gkK Tr ng thái c a cáp mang ñư c bi u hi n b i phương trình ñư ng võng. Các phương án có th c a phương trình d m võng ph thu c vào tính ch t c a mô hình h treo (m t) xích l y làm cơ s tính toán. Kh o sát mô hình v i s lư ng l n các dây treo ti p xúc chi u toàn b nh p t ñi m k p dây treo này ñ n dây treo khác (Hình 6.25.a). Thành ph n th ng ñ ng c a l c căng V, kN, c a cáp các ñi m k p A và B ñư c xác ñ nh: VA = VB = gTXl/2 Trong ñó: gTX – thành ph n th ng ñ ng c a ph t i h p thành c a cáp mang ch ñ tính toán, kN/m Mô men u n, kNm, trong m t ph ng th ng ñ ng trong m t c t c a cáp mang tính ñ n kho ng cách x t ñi m A. Mx = VAx – gTXx2/2 = gTXlx/2 – gTXx2/2 = gTXx(l–x)/2 Tung ñ y ñ võng c a cáp trong m t c t v i hoành ñ x liên quan v i ñ căng c a cáp T như sau: y = Mx/T. Sau khi ñ t Mx nh n ñư c y = gTXx(l–x)/(2T), ho c sau khi thay gTX = gx – gkK y = (gx–gkK)x(l–x)/(2T) Trong ñó: gx– t i th ng ñ ng ñ n cáp treo t t t c các dây c a h treo m t xích. Tính t i công th c 6–8 nh n ñư c y = (gx–8fK/l2)x(l–x)/(2T) T i ñi m gi a c a nh p,ñ trùng c a cáp y b ng ñ võng c a nó F 156 • MCA&TðK
F = gxl2/(8T) – fK/T (6.9) T ñó ta nh n ñư c công th c tính ñ căng c a cáp T = gxl2/(8F) – fK/F (6.10) Khi ñ võng c a dây ti p xúc f = 0, ñ căng c a cáp ñư c xác ñ nh T0 = g0l2/(8F0) (6.11) Trong ñó: g0– tr ng lư ng c a dây d n, dây căng và cáp c a h treo xích F0– ñ võng c a cáp mang khi không ch u l c treo dây ti p xúc T nh ng bi u th c nh n ñư c trên th y r ng tính toán cáp mang c a h treo xích gi ng như tính dây treo t do nhưng v i t i bi n ñ i, tr s c a nó ph thu c s thay ñ i nhi t ñ và ñư c qui ư c b i tác d ng c a ñ căng dây ti p xúc truy n qua các dây căng ñ n cáp mang Kh o sát ch ñ tính toán nào ñó trong ñó các thông s ñư c ký hi u x. ð võng c a dây ti p xúc fx liên quan ñ n ñ võng c a cáp mang Fx b i bi u th c: fx = Fx – F0 (6.12) S d ng công th c 6–9, 6–11 và 6–12,ta nh n ñư c: Fx = l2(gx+g0K/T0)/[8(Tx+K)], Có th ñ t dư i d ng: Fx = l2gtdx/(8Zx) Trong ñó: gtdx– ph t i tương ñương, kN/m; Zx– ñ căng tính ñ i, kN 6.4.4.TÍNH TOÁN ðÀN H I C A LƯ I TI P XÚC Khi ép c n ti p ñi n lên dây ti p xúc s chuy n d ch dây theo chi u th ng ñ ng, Quan h s chuy n d ch c a dây v i l c gây nên s chuy n d ch g i là ñ ñàn h i λ c a m ng ti p xúc. Th c nguyên c a ñ ñàn h i λ là mm/N, hay m/kN. ð b o ñ m l y ñi n tin c y,c n ch c ch n không ch chi u cao gi ng nhau c a dây ti p xúc so v i m t ñư ng trong ph m vi chi u d i c a nh p, mà còn c ñ nh ñ ñàn h i Trên hình 6.26 là sơ ñ bi n ñ i v trí c a dây h treo ñơn gi n khi k p ch t các ñ u dây A và B trên các tr ñ và ép c n ti p ñi n lên dây v i l c P ñi m v i to ñ x. Dư i tác d ng c a l c ép, thành ph n th ng ñ ng c a ph n l c ñi m k p dây gi m xu ng. Chúng ta xét ño n dây AB: Sau khi chuy n d ch ñi m B ñ n chi u cao ∆h và ñi m A ñ n ∆Q = P(l–x)/l dây gi gi m thành ph n th ng ñ ng c a ph n l c tr nguyên tr ng thái cân b ng. Như v y, t ng s thay ñ i mômen l c tương ng ñi m tác d ng c a l c ép c n ti p ñi n b ng 0 và ∆Qx = K∆h. Dư i d ng khai tri n ta có P(l–x)x/l = K∆h, t ñó ta nh n ñư c bi u th c cho ñ ñàn h i: λ = (l–x)x/(lK) (6.14) T bi u th c 6.14 th y r ng tính ñàn h i λ c a h treo ñơn gi n t i các ñi m k p dây ti p xúc b ng không và thay ñ i trong kho ng dài c a nh p và là ñi m không ch p nh n cho vi c ti p nh n ñi n năng. MCA&T§K • 157
Các ch tiêu ñàn h i t t là h treo m t xích. Tính toán ñ ñàn h i ñư c ti n hành tính t i tác d ng tương h c a cáp mang và dây ti p xúc. Tính ch t tác d ng qua l i thay ñ i theo chi u dài c a nh p và vì th vi c tính toán ti n hành theo các công th c khác nhau ñ i v i 3 vùng trong m t nh p. Như ñ i v i h treo lò xo ñơn ngư i ta chia vùng I t i nút lò xo, vùng II t vùng cu i vùng I ñ n ñi m cu n vùng III (Hình6.27). Có th áp d ng các công th c sau ñây cho h treo xích: ð i v i vùng III ñ ñàn h i, m/kN: λIII = x(l–x)/(l(T+K)) + x0T(c–x0)/(cK(T+K)) Trong ñó: x– kho ng cách t ñi m k p A ñ n ñi p ñi n,m x0– kho ng cách t dây căng g n nh t ñ n c n ti p ñi n,m T,K– Các l c căng tương ng c a cáp và dây ti p xúc, kN c– Kho ng cách gi a các dây căng, m – Trong vùng I dư i cáp lò xo tính ñàn h i ñư c xác ñ nh: λI = [2(T–HP)γ/d + 2(K+HP)/l]–1 Trong ñó: HP– ñ căng c a cáp lò xo, kN γ– H s ñư c xác ñ nh theo bi u th c γ = 0,6 (d / e)( K / T ) , Trong ñó: d– kho ng cách t c t ñ n ñi m k p cáp lò xo,m e– kho ng cách t c t ñ n dây căng ñơn gi n g n nh t, m (xem hình 6.27) – ð ñàn h i trong vùng II λII = [e(L–e)]/{l[T+K–(K+HP)β]} Trong ñó: β = (d/e)(1–0,05d) khi là h dây căng ñơn gi n β=0 Hình 6–26. Sơ ñ ñ tính ñ ñàn h i c a lư i ti p xúc A,B– Các ñi m k p c a h ti p xúc; l– chi u dài c a nh p; ∆h– s thay ñ i chi u cao c a dây khi ép c n ti p ñi n lên dây ti p xúc v i l c P; K,Q– thành ph n n m ngang và th ng ñ ng c a l c ép T; x– hoành ñ c a ñi m B ép c n ti p ñi n. 158 • MCA&TðK
Hình 6–27. Các vùng tính toán (I–III) ñ ñàn h i trong 1 nh p c a h treo m t xích l – chi u dài c a nh p; P – l c c a c n ti p ñi n; c – nh p g m các dây treo; d, e– kho ng cách t tr tương ng ñ n ñi m k p cáp lò xo và ñ n dây treo ñơn gi n g n nh t; x,x0– các to ñ tính toán. 6.4.5. TÍNH TOÁN CH U GIÓ BÃO C A H TH NG DÂY TI P XÚC H treo ti p xúc ñư c coi là ch u ñư c gió bão n u ñ l ch dây ti p xúc b trong m t ph ng n m ngang không vư t quá tr s cho phép bcp(Hình6.23). Ti n hành ki m tra trong các ch ñ băng tuy t và giá tr c c ñ i. Tương t công th c (5–1) ñ i v i ñ nghiêng c a dây ho c là cáp k p ch t t i 2 ñ u: b = px2/(2H) Trong ñó: b – ñ l ch c a dây t i ñi m v i hoành ñ x, m; p – Ph t i gió, kN/m; H – ð căng c a dây ho c cáp, kN; N u dây ti p xúc treo không có zicz c và ñ căng K,kN, thì ñ l ch l n nh t bmax dư i tác d ng c a gió nó nh n ñư c gi a nh p t c khi x =l/2. bmax = pl2/(8K) Khi treo dây ti p xúc v i zicz c t i m i c t tr s a,m t i m t ñi m c a nh p v i to ñ x ñ l ch c a dây ti p xúc s là: bkx = px(l–x)/(2K) + a(l–2x)/l ð l ch l n nh t t i 1 ñi m c a nh p v i hoành ñ x= l/2 – 2aK/(pl) Giá tr ñ l ch ñư c xác ñ nh: bmax= pl2/(8K) + 2a2K/(pl2) (6.16) N u vi t phương trình 6–15 và 6–16 ng v i chi u dài nh p l và thay giá tr bmax b ng tr s ñ l ch gi i h n cho phép bcp thì ta nh n ñư c công th c ñ xác ñ nh chi u dài c c ñ i c a nh p ñ i v i các ñi u ki n ñã cho MCA&T§K • 159
Khi ñ t h treo ti p xúc trên ño n ñư ng cong c i bán kính R,m khi ñi u ki n zicz c như a,m, trên các tr c trung gian ñ l ch s là: bmax= (l2/8)(p/K± 1/R) ±a (6.17) D u “+” s d ng khi chi u c a gió t trung tâm, còn d u “–” khi chi u c a gió ñ n trung tâm ño n cong kh o sát. Câu h i ôn t p ,ki m tra ñánh giá chương 6. 1/ Phân lo i các m ng dây ti p xúc . 2/Các ph n t trong lư i dây ti p xúc . 3/T ng quát v tính toán h dây treo . 4/Phương trình ñ võng c a dây d n . 5/Tính toán h treo m t xích . 160 • MCA&TðK
TÀI LI U THAM KH O [1] Осноы электрическово транспора .М.А Слепцова. Академа Москва 2006. [2] Электроснaбжение электрическово транспора. М.А Слепцова ,T.И.Савина.Москва ,Изд-во МЭИ, 2001. [3] Κонτроль, управление и диагносτика сисτем τягового электроснaбжение на oсновe элеменτов вычислительной τехники.Л.И.Рубанова.Иркуτсτ 2006. [4] Turan Gonen. Electric Power Transmission System Engineering. New York, 1998. [5] Осноы электрической тяги .Е.В.Чеботарев .Госудaрственное энергeтическоe издатеьльство, Москва ,Ленинграт 1973. [6] B CH V NG HÀ Bài gi ng: Truy n ñ ng ñi n trên ñ u máy. Trư ng ð i h c Giao thông, 2005. [7] ðÀM QU C TR , LÊ M NH VI T Các gi i pháp khoa h c và công ngh trong cung c p ñi n giao thông ñư ng s t. T p chí Giao thông V n t i, 5/2008. [8] LÊ M NH VI T Nghiên c u mô ph ng h th ng cung c p ñi n giao thông ñư ng s t T p chí khoa h c Giao thông V n t i, 6/2008. [9] LÊ M NH VI T,NGUY N TU N PHƯ NG . Nghiên c u công ngh cung c p ñi n cho giao thông ñư ng s t cao t c và ñô th . T p chí khoa h c Giao thông V n t i, 11/2008. MCA&T§K • 161
