MẠCH ĐIỆN TỬ
Chương 2.
Transistor 2 lớp tiếp giáp - BJT
11/2/2012 Khoa Điện – Điện tử - ĐHBK Tp.HCM 1
Nội dung
•Giới thiệu
•Dòng chảy trong BJT
•Phân cực BJT
•Giải tích mạch BJT bằng đồ thị
•Sơ đồ tương đương thông số H-chế độ tín hiệu nhỏ
•Phân tích mạch khuếch đại dùng BJT
•Mạch khuếch đại E chung
•Mạch khuếch đại B chung
•Mạch khuếch đại C chung
11/2/2012 Khoa Điện – Điện tử - ĐHBK Tp.HCM 2
Giới thiệu
•1948: Transistor đầu tiên (Bell Lab)
•Các loại transistor (TST): BJT, FET
•BJT: Bipolar Junction Transistor: Transistor hai lớp tiếp giáp
•Cấu tạo: 2 lớp tiếp xúc p-n ghép đối đầu nhau
•Phân loại: pnp & npn
•Ký hiệu: 3 cực B, C & E
•Hoạt động phân cực: tắt, bão hòa, dẫn khuếch đại & đảo
11/2/2012 Khoa Điện – Điện tử - ĐHBK Tp.HCM 3
Hình dạng
BJT trong
thực tế

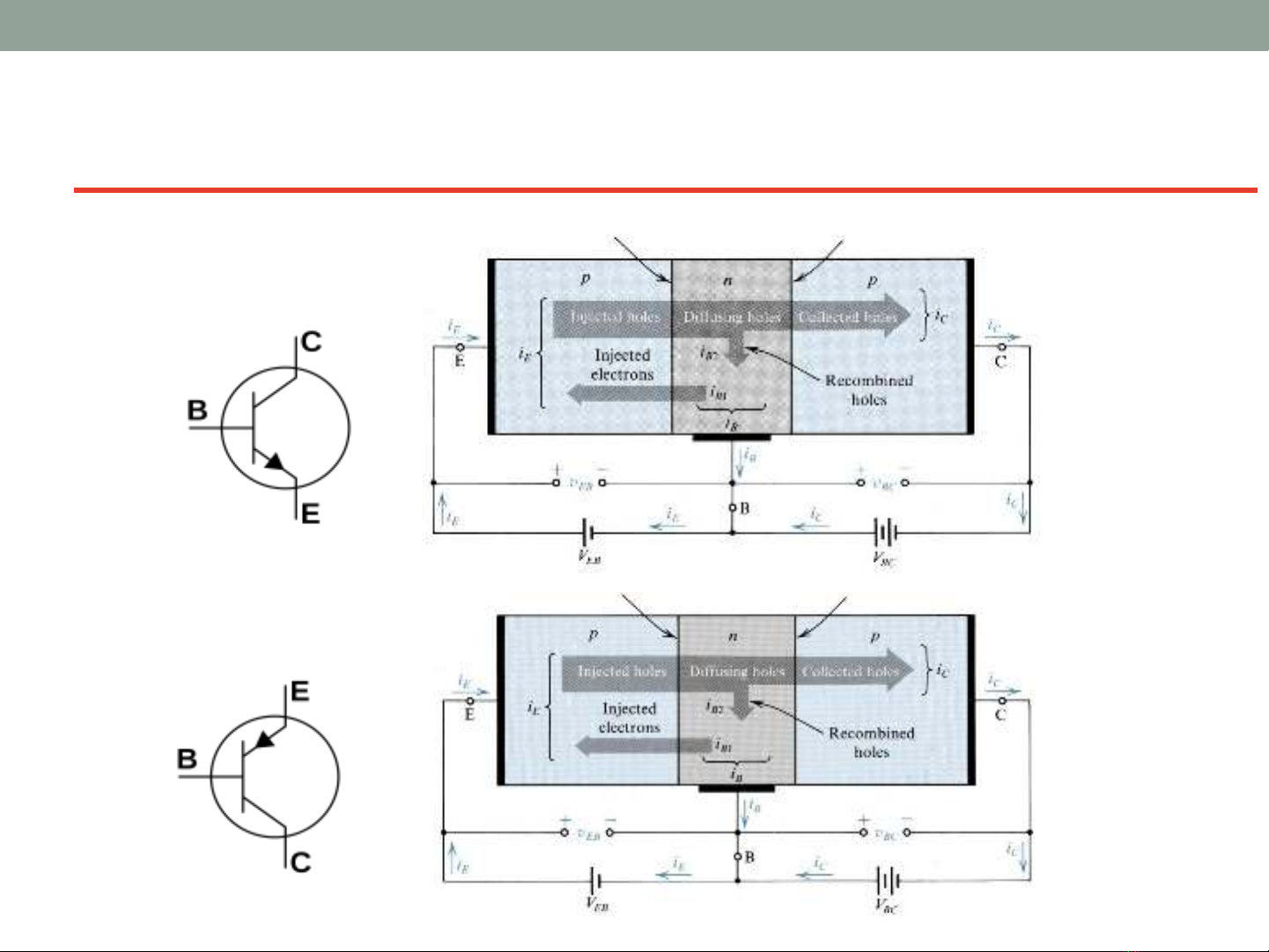

Dòng chảy trong BJT
•Với BJT-npn:
•Với BJT-pnp:
11/2/2012 Khoa Điện – Điện tử - ĐHBK Tp.HCM 4
Có các dòng
khuếch tán,
dòng lỗ trống
dòng ngược.

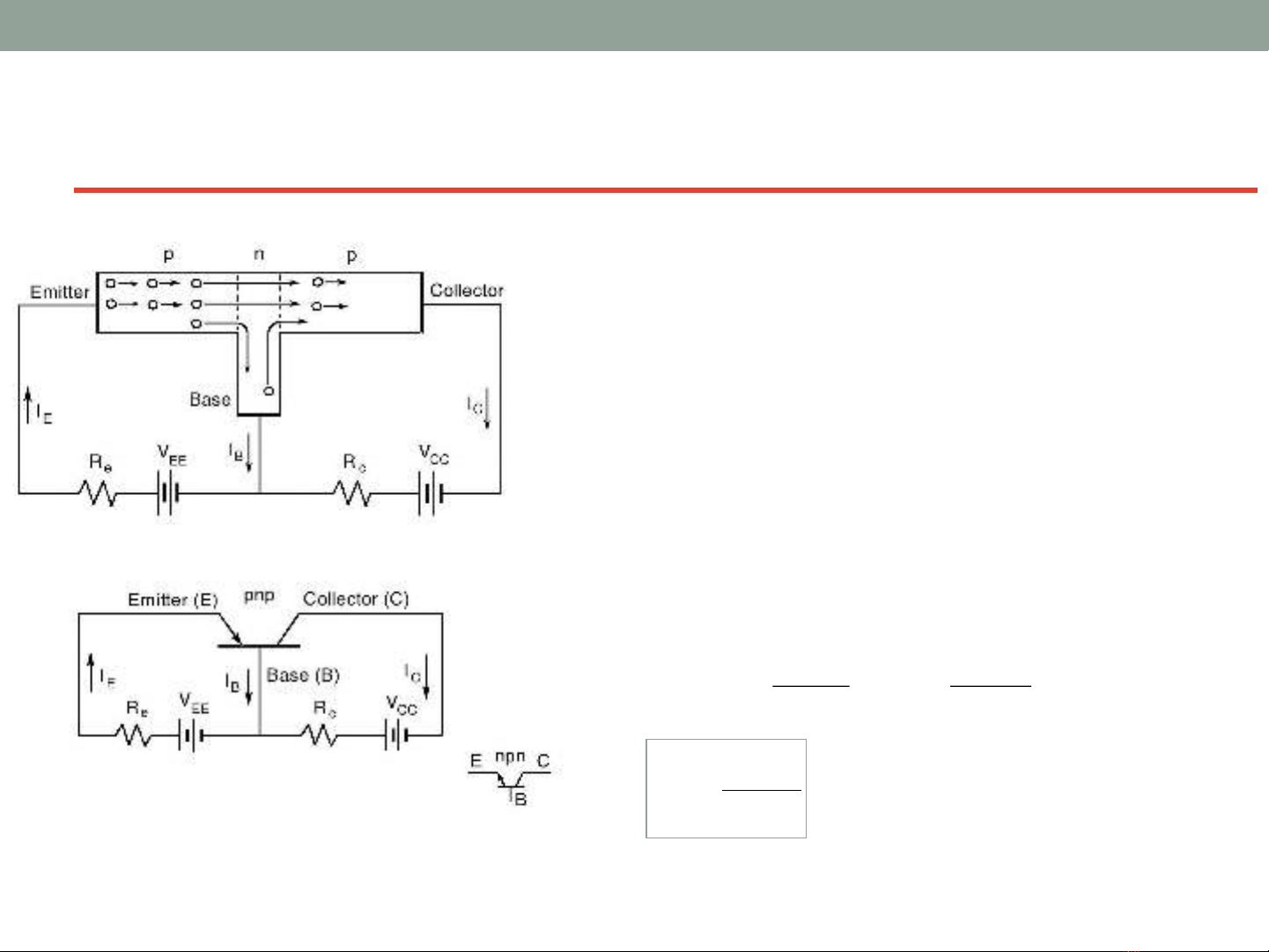

Dòng chảy trong BJT
•Vùng khuếch đại:
•EB: Phân cực thuận
•CB: Phân cực nghịch
Đặt hệ số khuếch đại dòng
CBOEC III
CBE III
CBOEB III )1(
CBO
CB
I
II
1
1
Lưu ý: cấu hình B chung (CB – common Base Configuration)
