Mainboard: Kiểm tra và sửa chữa mạch VRM
Kiểm tra và sửa chữa mạch VRM

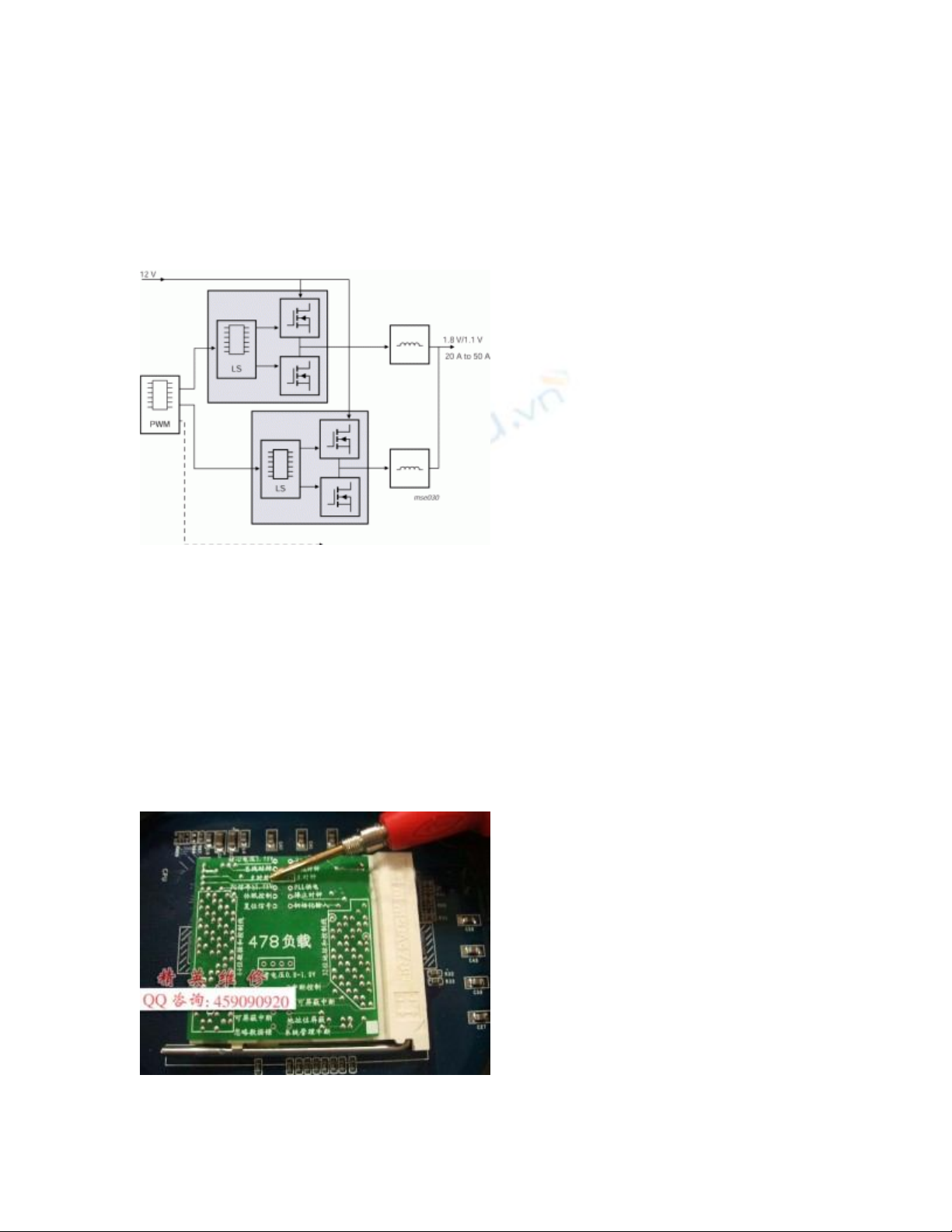

1.Mất nguồn Vcore cho CPU:
- Tình trạng: đo thấy mất nguồn Vcore ở đầu các cuộn dây.
- Nếu gắn CPU mà mainboard không support thì mạch cũng sẽ không chạy
và sẽ không có Vcore ở ngõ ra. Xử lý: Thay thử CPU khác. Hoặc dùng CPU
tải giả.
- Nếu CPU tiếp xúc không tốt nhất là các chân hồi tiếp. Vệ sinh socket hoặc
bụng CPU.
- Socket bị hở chân cũng có thể gây tương tự. Đè mạnh chip CPU nếu có dấu
hiệu chạy thì 100% hở socket. <– Hấp lại socket.
- Chết IC giao động <– Rất phổ biến. Chỉ có cách thay thử IC tốt vào để loại
trừ.
- Mosfet bị đứt <– Cái này khó chịu vì phải tháo lần lượt từng mosfet ra đo
kích, xả để xác định.
2. Chập nguồn mạch VRM:
- Tình trạng: Rút đầu cắm 12V (4 pin) thì kích được nguồn, cắm vào thì kích
không được hoặc quạt quay vài vòng rồi tắt.
- Do chập mosfet <– Đo kiểm tra chập mạch. Xem thêm bài đo kiểm tra
mosfet.
- Do chập IC giao động. <– Xả IC ra coi hết chập không.
- Do chập IC driver. <– Xả IC ra coi hết chập không.
- Do chập các tụ hóa lọc nguồn (rất ít xảy ra).
- Do chập các tụ gốm (rất ít xảy ra)

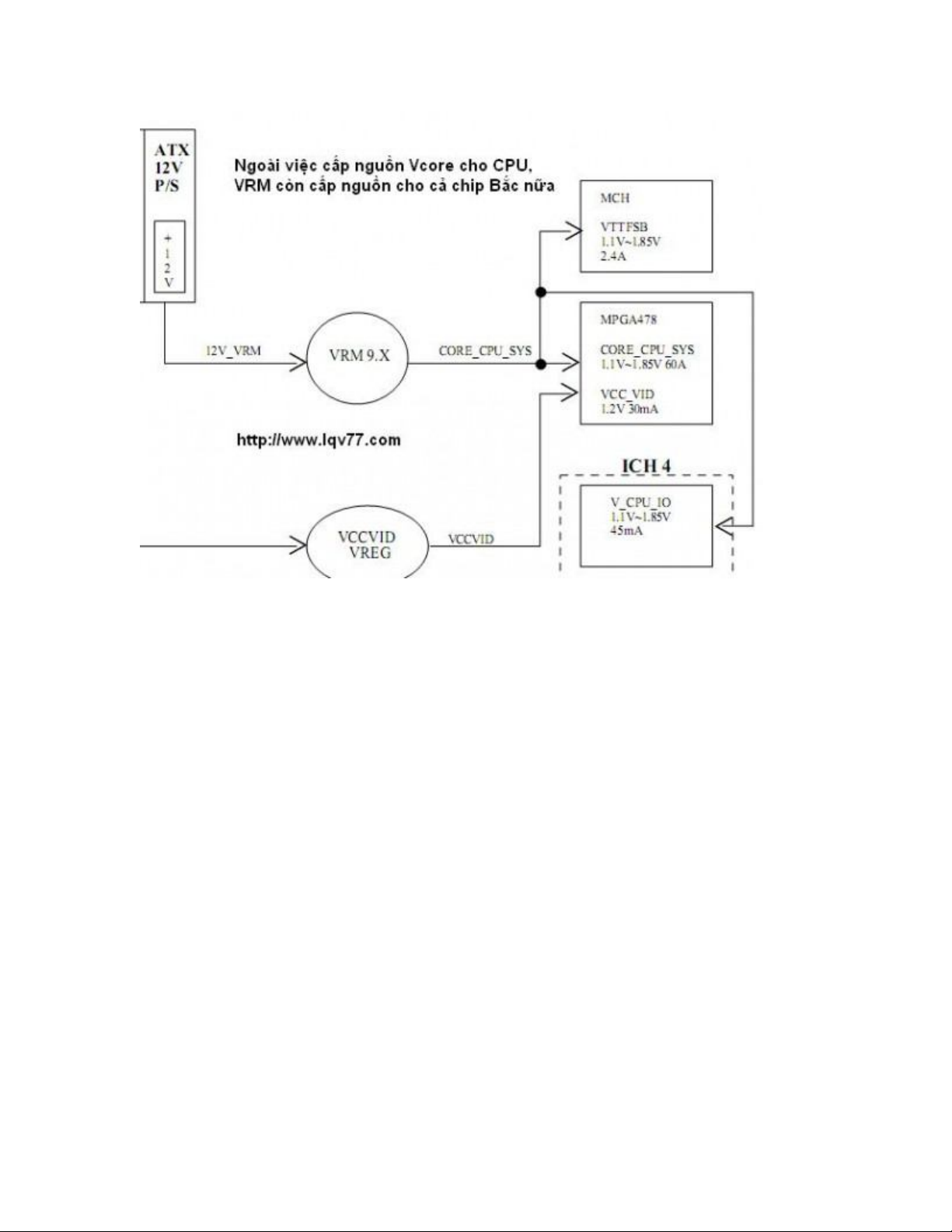

- Nếu xả hết Mosfet, ic giao động, ic driver, tụ mà vẫn còn chập thì 100%
chập chipset Bắc.
