TRƯỜNG TRUNG HỌC PHỔ THÔNG LONG MỸ NGUYỄN VĂN VIỆN
*KIỂM TRA BÀI CŨ: 1.Viết công thức tính công suất trung bình của dòng điện xoay chiều? 2.Một mạch điện xoay chiều gồm R=100Ω nối tiếp với tụ có C=31,8µF. Đặt điện áp u=200cos100π t (V) vào hai đầu đoạn mạch. Tính công suất của đoạn mạch?

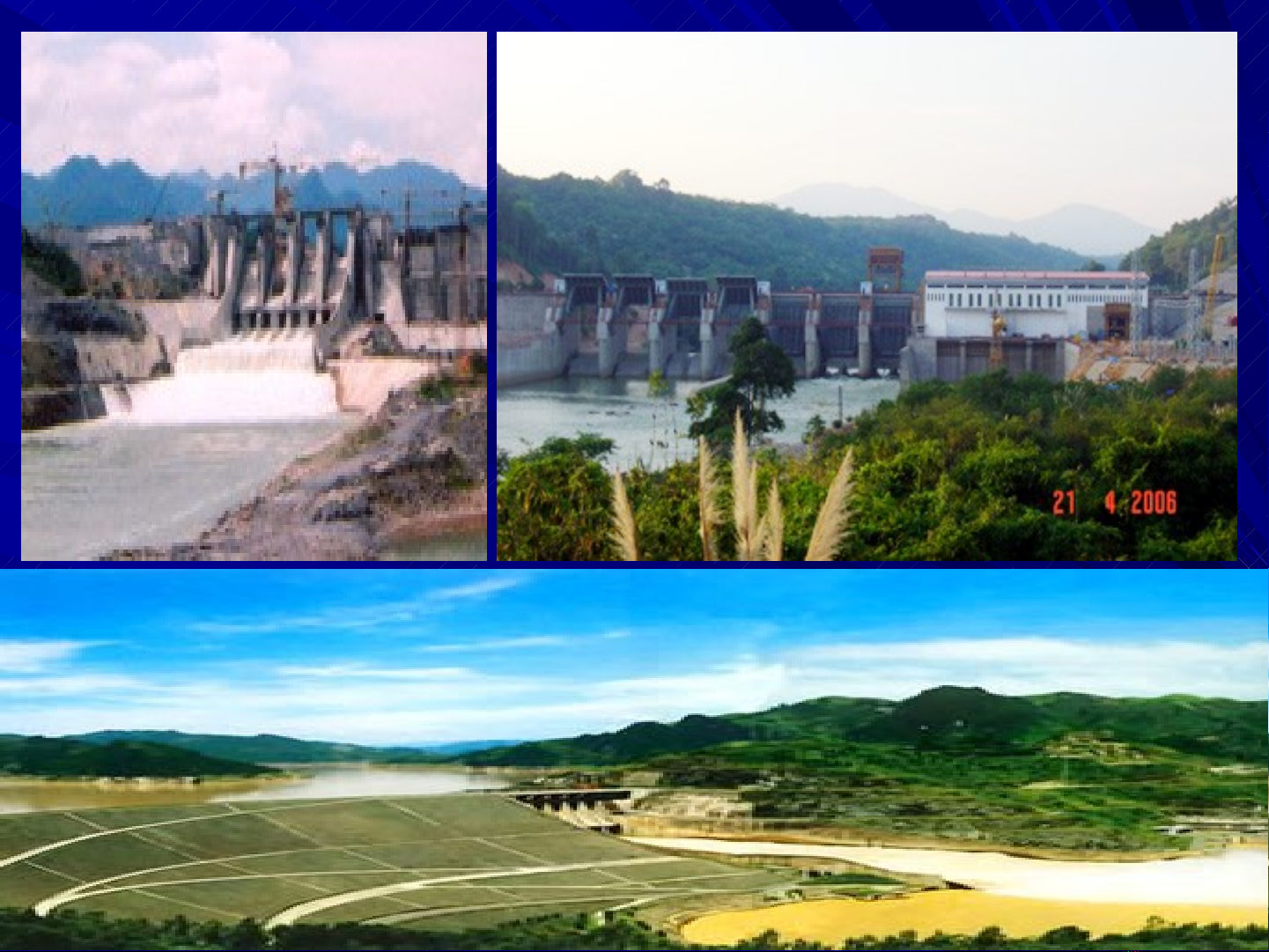

Nhà máy thuỷ điện Tây Nguyên Nhà máy thuỷ điện Sêsan 3A Nhà máy thuỷ điện Hoà bình

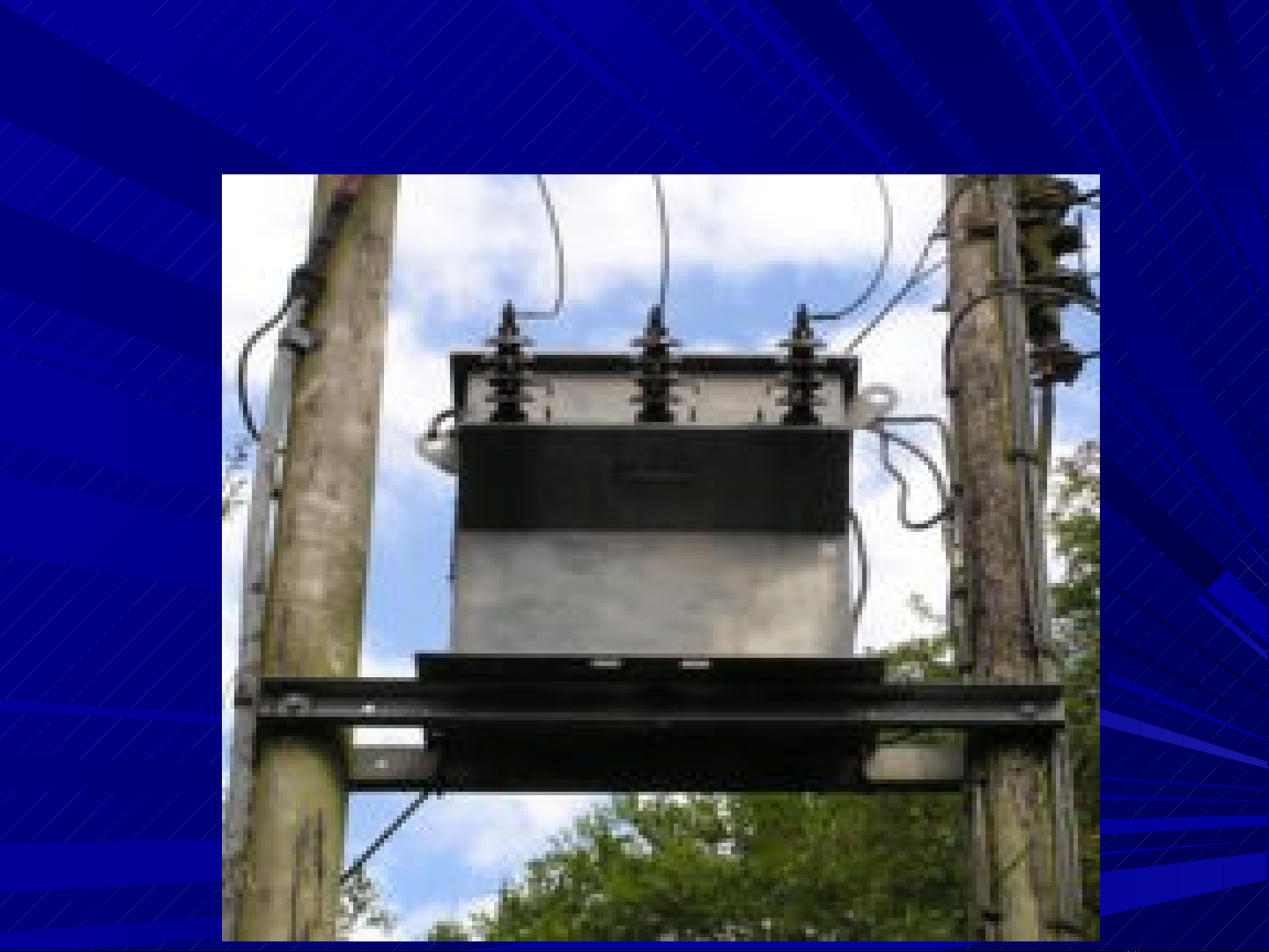

Máy hạ thế ba pha tại Việt Nam
Một số hình ảnh về máy biến áp Máy biến áp Khô Máy biến áp 1 Máy biến áp 3 pha pha
BÀI 32
I. MÁY BIẾN ÁP I. Máy biến áp là thiết bị dùng để biến đổi điện áp xoay chiều mà không làm thay đổi tần số cuả nó Máy biến áp là gì ? Hoạt động dựa trên nguyên tắc nào ?
LÕI SẮT CUỘN THỨ CẤP N2 a.Cấu tạo của máy biến áp VÒNG ∼ Hai bộ phận chính : * Hai cuộn dây có số vòng khác nhau, NGUỒN quấn trên một lõi sắt từ khép kín. * Lõi sắt từ có tác dụng làm đường CUỘN SƠ CẤsức từ đi qua cả cuộn sơ cấp TẢI TIÊU và thứ P THỤ N VÒNG cấp. 1
KÍ HIỆU BIẾN THẾ • • • •
∼ b.Hoạt động
Dựa vào hiện tượng cảm ứng điện từ. Cuộn sơ cấp được mắc với nguồn điện. Dòng điện xoay chiều chạy qua cuộn sơ cấp gây ra từ thông biến thiên qua cuộn thứ cấp, làm xuất hiện ở trong cuộn thứ cấp một suất điện động xoay chiều cùng tần số với điện áp nguồn. Nếu mạch thứ cấp kín, thì có dòng điện chạy trong cuộn thứ cấp.
c.Sự biến đổi điện áp và cường độ dòng điện qua máy biến áp *Do tốc độ biến thiên từ thông qua mỗi vòng dây ở sơ cấp và thứ cấp là như nhau . dΦ Nên : *Ở cuộn sơ cấp:e1 = − N1. dt dΦ *Ở cuộn thứ cấp: 2 = −N 2 . dt e E1 N1 e1 N 1 ⇒ = = e2 N2 E2 N 2
U1 N1 = =k Nếu r = 0 → U=E → U2 N2 *N1 > N2=> U1 >U2 : MÁY HẠ ÁP *N1 < N2=> U1 < U2 : MÁY TĂNG ÁP Nếu hao phí điện năng ở máy biến áp không đáng kể, ở chế độ có tải thì : P1 = P2 U1 I 2 = => U 2 I1 Nhận xét : Máy biến áp làm tăng điện áp lên bao nhiêu lần thì giảm cường độ dòng điện đi bấy nhiêu lần

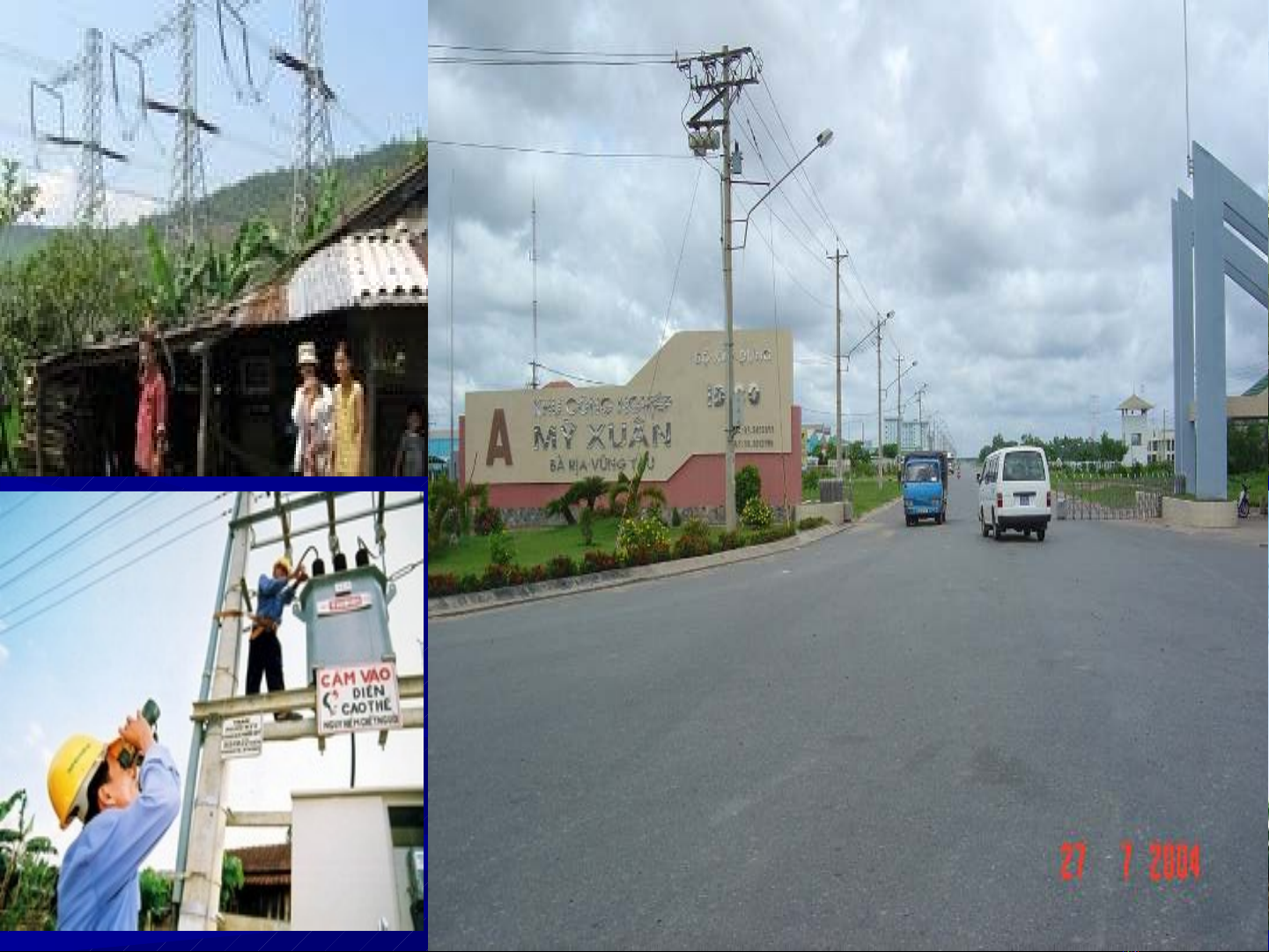

2.Truyền tải điện năng CÔNG SUẤT TOẢ NHIỆT TRÊN ĐƯỜNG ~ DÂY ? Nếu công suất ΔP=I2 Rd truyền đi P=U.I.cosϕ P2 ∆P = 2 2 Rd U : điện áp ở nơi U cos ϕ phát cosφ: hệ số công suất .
Giảm công suất ΔP=I2 Rd hao phí ? P2 ∆P = 2 2 Rd U cos ϕ •Giảm điện trở dây . Không kinh tế *Tăng điện áp ở nơi phát. Đơn giản , hiệu quả
Sơ đồ truyền tải điện năng • • • ~ • • 35kV • 110kV • 110kV 500kV • • • • • 220V 6kV
Củng cố Máy biến áp Hoạt động dựa trên hiện tượng cảm ứng điện từ. Cấu tạo :Gồm 2 cuộn dây số vòng khác nhau quấn trên hai cạnh của lõi thép hình khung . *Cuộn nối với nguồn xoay chiều : sơ cấp *ĐCuộnm ối với tải tiêu thn tải : ứ sơ cấp tăng * ể giả n hao phí khi truyề ụ : th dùng maý thế nơi đầu đường dây tải , hạ thế lần lượt khi đến nơi tiêu thụ P2 * Công suất hao phí khi truyền tả∆ P = 2 2 R d i U cos ϕ
Điều nào sau đây là sai khi nói Đi về máy biến thế máy A / MBT có tác dụng thay đổi hiệu điện thế và cường độ dòng điện xoay chiều B/ MBT luôn luôn có số vòng cuộn sơ cấp và thứ cấp khác nhau. C/ Khi tải điện năng đi xa thì dùng máy tăng thế. D/ MBT hoạt động được với cả dòng điện không đổi.
BÀI TẬP VẬN DỤNG • Cuộn sơ cấp của máy biến áp được nối với mạng điện xoay chiều 360V.Cuộn thứ cấp có 30 vòng và dòng điện chạy qua là 1,5A.Cuộn sơ cấp có 90 vòng .Tính hiệu điện thế 2 đầu thứ cấp và dòng điện chạy trong sơ cấp. U1 N1 Giải : = =>U2 = 120V U2 N2 U1 I 2 =>I1 = 4,5A = U2 I1
