TRƯỜNG ĐẠI HỌC KỸ THUẬT CÔNG NGHIỆP
KHOA ĐIỆN
BỘ MÔN: CƠ SỞ KỸ THUẬT ĐIỆN
NGÂN HÀNG CÂU HỎI THI KẾT THÚC HỌC PHẦN
HỌC PHẦN: LÝ THUYẾT MẠCH 1b
(3 TÍN CHỈ)
DÙNG CHO BẬC ĐẠI HỌC HỌC THEO HỌC CHẾ TÍN CHỈ
CHUYÊN NGÀNH: TĐH (CLC)
THÁI NGUYÊN 7-2007
1
I. NỘI DUNG ĐÁNH GIÁ THI KẾT THÚC HỌC PHẦN
Nội dung mỗi đề thi phải bao quát được ít nhất 50% chương trình của môn học; không
có 2 câu trong cùng một chương.
II. PHƯƠNG PHÁP ĐÁNH GIÁ
Tự luận, thời lượng 90 phút.
III. NGUYÊN TẮC TỔ HỢP CÂU HỎI LÀM ĐỀ THI KẾT THÚC HỌC PHẦN
- Nguyên tắc: một đề thi gồm 2 phần lý thuyết và bài tập; trong đó:
50% tổng số điểm điểm phần bài tập 80% tổng số điểm .
- Thang điểm: nhỏ nhất là 0,25.
- Loại câu hỏi: có thể dùng các kiểu sau:
1. Kiểu đề thứ nhất: Nếu phần bài tập 5 điểm (B4.3), sẽ kết hợp với:
+ 2 câu lý thuyết 2,5 điểm (L4.4).
+ Hoặc: 2 câu 1,5 điểm (L4.2)và 1 câu 2 điểm (L4.3).
+ Hoặc: 2 câu 2,0 điểm (L4.3) và 1 câu 1 điểm (L4.1).
2. Kiểu đề thứ hai: Nếu phần bài tập 6 điểm (B4.2 + B4.1 ), sẽ kết hợp với
+ 2 câu lý thuyết 2 điểm (L4.3).
+ Hoặc: 2 câu 1,5 điểm (L4.2) và 1 câu 1 điểm (L4.1).
3. Kiểu đề thứ ba: Nếu phần bài tập 7 điểm (B4.3 + B4.1 ), sẽ kết hợp với
+ 1 câu lý thuyết 2 điểm (L4.3) và 1 câu 1 điểm (L4.1).
+ Hoặc: 2 câu 1,5 điểm (L4.2).
*Mỗi một buổi thi phải tổ hợp ít nhất 4 đề thi.
IV. NGÂN HÀNG CÂU HỎI
PHẦN LÝ THUYẾT
L4.1 Câu hỏi loại 1,0 điểm
Câu 1 Ý nghĩa của việc nâng cao hệ số công suất cos và biện pháp nâng cao hệ số công suất
cos bằng phương pháp bù tụ điện tĩnh?
Câu 2 Sự truyền tải điện năng trong mạch điện có hỗ cảm?
Câu 3 Đặc điểm của mạch điện ở trạng thái cộng hưởng điện áp trong nhánh r-L-C nối tiếp
Câu 4 Viết biểu thức và vẽ các đặc tính tần của nhánh r-L-C nối tiếp.
Câu 5 Ý nghĩa và vai trò của các thông số Aik của mạng 2 cửa (4 cực) không nguồn.
Câu 6 Định nghĩa, ý nghĩa và mối quan hệ giữa các loại công suất trong nhánh r-L-C có dòng hình sin.
Câu 7 Trình bày cách xác định cực cùng tính của 2 cuộn dây bằng thực nghiệm.
2
L4.2 Câu hỏi loại 1,5 điểm
Câu 8 Nêu điều kiện để mạng 2 cửa cho tín hiệu qua không tắt (trở thành lọc điện).
Câu 9 Nêu điều kiện để lọc điện có dải thông.
Câu 10 Trình bày điều kiện đưa một công suất lớn nhất từ nguồn đến tải nối trực tiếp với tải.
Câu 11 Cho mạch điện gồm điện trở r nối tiếp với điện dung C, điện áp đặt vào mạch có
dạng: u = Umsin(t + 300) v; không dùng phương pháp số phức tính điện áp dưới dạng biểu
thức trên điện trở r, điện dung C?
Câu 12 Cho mạch điện có điện trở r nối tiếp với điện cảm L, điện áp đặt vào mạch có dạng:
u = Umsin(t-300)v; không dùng phương pháp số phức tính điện áp dưới dạng biểu thức trên
điện trở r, điện cảm L?
Câu 13 Cho mạch có điện trở r, điện cảm L, điện dung C nối tiếp , điện áp đặt vào mạch có
dạng u = Umsin(t + 450) v; không dùng phương pháp số phức tính điện áp dưới dạng biểu
thức trên điện trở r, điện cảm L, điện dung C?
Câu 14 Phản ứng của nhánh thuần trở đối với kích thích hình sin ở chế độ xác lập.
Câu 15 Phản ứng của nhánh thuần dung đối với kích thích hình sin ở chế độ xác lập.
Câu 16 Phản ứng của nhánh thuần cảm đối với kích thích hình sin ở chế độ xác lập
Câu 17 Trình bày cách xác định (tìm công thức) các thông số Aik của mạng 2 cửa (4 cực)
không nguồn hình T theo cách thứ 2.
Câu 18 Trình bày cách xác định (tìm công thức) các thông số Aik của mạng 2 cửa (4 cực)
không nguồn hình theo cách thứ 1
Câu 19 Trình bày cách xác định (tìm công thức) các thông số Aik của mạng 2 cửa (4 cực)
không nguồn hình T theo cách thứ 3 (theo các tổng trở vào ngắn mạch và hở mạch)
Câu 20 Trình bày cách xác định (tìm công thức) các thông số Aik của mạng 2 cửa (4 cực)
không nguồn hình theo cách thứ 3 (theo các tổng trở vào ngắn mạch và hở mạch)
Câu 21 Vẽ sơ đồ, tìm dải thông, viết biểu thức và vẽ dạng các đặc tính tần của lọc thông thấp
loại k.
Câu 22 Vẽ sơ đồ, tìm dải thông, viết biểu thức và vẽ dạng các đặc tính tần của lọc thông cao
loại k
L4.3 Câu hỏi loại 2,0 điểm
Câu 23 Phản ứng của nhánh r-L-C nối tiếp đối với kích thích hình sin ở chế độ xác lập.
Câu 24 Biểu thức cân bằng công suất nguồn và tải dưới dạng số phức? Cho ví dụ minh họa
cho trường hợp mạch có 3 nhánh, 2 nút, không có hỗ cảm, có 02 nguồn điện áp tác động (số
lượng tải tuỳ chọn).
3
Câu 25 Viết hệ phương trình mô tả trạng thái của mạch điện có hỗ cảm hình 25 theo phương
pháp dòng điện mạch vòng
Câu 26 Viết hệ phương trình mô tả trạng thái của mạch điện có hỗ cảm hình 26 theo phương
pháp dòng điện mạch vòng
L4.4 Câu hỏi loại 2,5 điểm
Câu 27 Phát biểu luật Kiếc hốp (Kirhoff) 1 và 2 dưới dạng tức thời; viết hệ phương trình minh
họa cho trường hợp mạch điện có: 3 nhánh có dòng cần tìm, 2 nút, 01 nguồn dòng điện và 02
nguồn điện áp cùng tác động; không có hỗ cảm, đảm bảo mạch có đầy các phần tử r, L, C.
Câu 28 Phát biểu luật Kirhoff 1 và 2 dưới dạng tức thời; viết hệ phương trình minh họa cho
trường hợp mạch điện có: 3 nhánh có dòng cần tìm, 2 nút, một hỗ cảm, 01 nguồn dòng điện và
02 nguồn điện áp cùng tác động ; đảm bảo mạch có đầy các phần tử r, L, C.
Câu 29 Phát biểu luật Kirhoff 1 và 2 dưới dạng tức thời; viết hệ phương trình minh họa cho
trường hợp mạch điện có: 3 nhánh, 2 nút, 01 hỗ cảm, 02 nguồn điện áp đồng thời cùng tác
động; đảm bảo mạch có đầy các phần tử r, L, C.
Câu 30 Phát biểu luật Kirhoff 1 và 2 dưới dạng số phức; viết hệ phương trình minh họa cho
trường hợp mạch điện có: 4 nhánh có dòng cần tìm, 2 nút, 01 nguồn dòng điện và 02 nguồn
điện áp đồng thời cùng tác động; không có hỗ cảm.
Câu 31 Phát biểu luật Kirhoff 1 và 2 dưới dạng số phức; viết hệ phương trình minh họa cho
trường hợp mạch điện có: 3 nhánh có dòng cần tìm, 2 nút, 1 hỗ cảm, 01 nguồn dòng điện và 02
nguồn điện áp đồng thời cùng tác động.
Câu 32 Phát biểu luật Kirhoff 1 và 2 dưới dạng số phức; viết hệ phương trình minh họa cho
trường hợp mạch điện có: 3 nhánh có dòng cần tìm, 2 nút, 1 hỗ cảm, 03 nguồn điện áp đồng
thời cùng tác động.
Câu 33 Biểu thức cân bằng công suất nguồn và tải dưới dạng số phức? Cho ví dụ minh họa
cho trường hợp mạch có: 3 nhánh, 2 nút, một hỗ cảm, 01 nguồn điện áp tác động (số lượng tải
tuỳ chọn).
Z1Z3
Z4
Z2Z5
Z6
6
E
M24
J
*
*
J

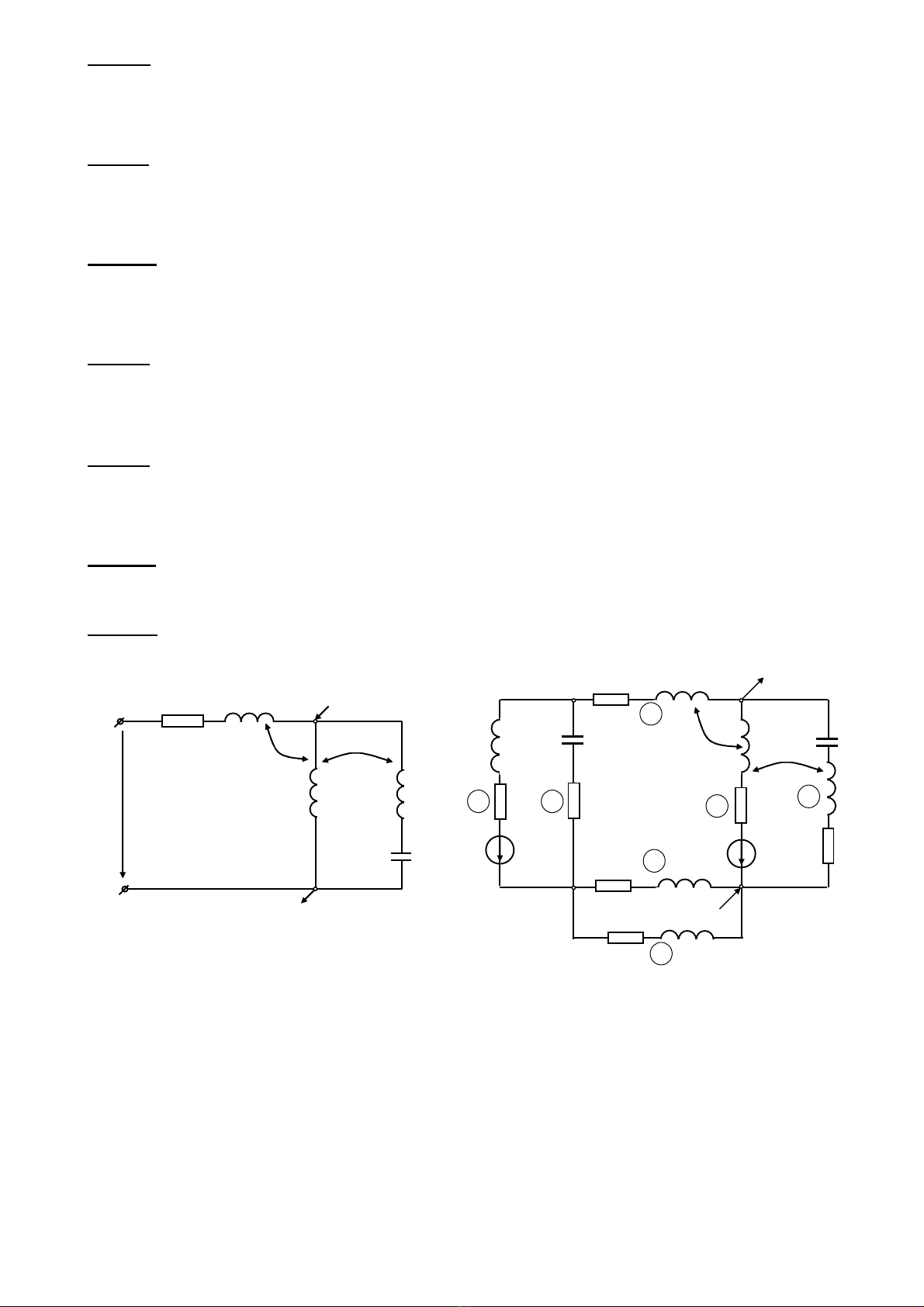

Hình 26
J
M
*
*
Z1Z2Z3
1
E
Hình 25
4
Câu 34 Biểu thức cân bằng công suất nguồn và tải dưới dạng số phức? Cho ví dụ minh họa
cho trường hợp mạch có 3 nhánh có dòng cần tìm, 2 nút, 01 nguồn dòng và 02 nguồn điện áp
cùng tác động; không có hỗ cảm.
Câu 45 Nêu các bước tính dòng điện trong các nhánh của mạch không có hỗ cảm theo phương
pháp điện thế các nút; cho ví dụ minh họa cho trường hợp mạch có: 5 nhánh có dòng cần tìm,
3 nút, 01 nguồn dòng điện và 02 nguồn điện áp cùng tác động.
Câu 36: Nêu các bước tính dòng điện trong các nhánh của mạch điện không có hỗ cảm theo
phương pháp dòng điện mạch vòng; cho ví dụ minh họa cho trường hợp mạch có: 3 nhánh có
dòng cần tìm, 2 nút, 01 nguồn dòng điện và 02 nguồn điện áp cùng tác động.
Câu 37 Nêu các bước tính dòng điện trong các nhánh của mạch điện có hỗ cảm theo phương
pháp dòng điện mạch vòng; cho ví dụ minh họa cho trường hợp mạch có: 3 nhánh có dòng cần
tìm, 2 nút, một hỗ cảm, 01 nguồn dòng điện và 02 điện áp cùng tác động.
Câu 38 Nêu các bước tính dòng điện trong các nhánh của mạch điện có hỗ cảm theo phương
pháp dòng điện các nhánh; cho ví dụ minh họa cho trường hợp mạch có 3 nhánh có dòng cần
tìm, 2 nút, 02 hỗ cảm, 01 nguồn dòng điện và 02 nguồn điện áp cùng tác động.
Câu 39: Viết hệ phương trình dạng vi phân mô tả trạng thái của mạch điện có hỗ cảm hình 39
theo phương pháp dòng điện mạch vòng.
Câu 40: Viết các phương trình Kiếchốp độc lập mô tả trạng thái của mạch điện có hỗ cảm
hình 40 dưới dạng hàm thời gian .
C3
r
1
L
3
M23
*
L
2
*
L
1
*
M12
u
1
j
j

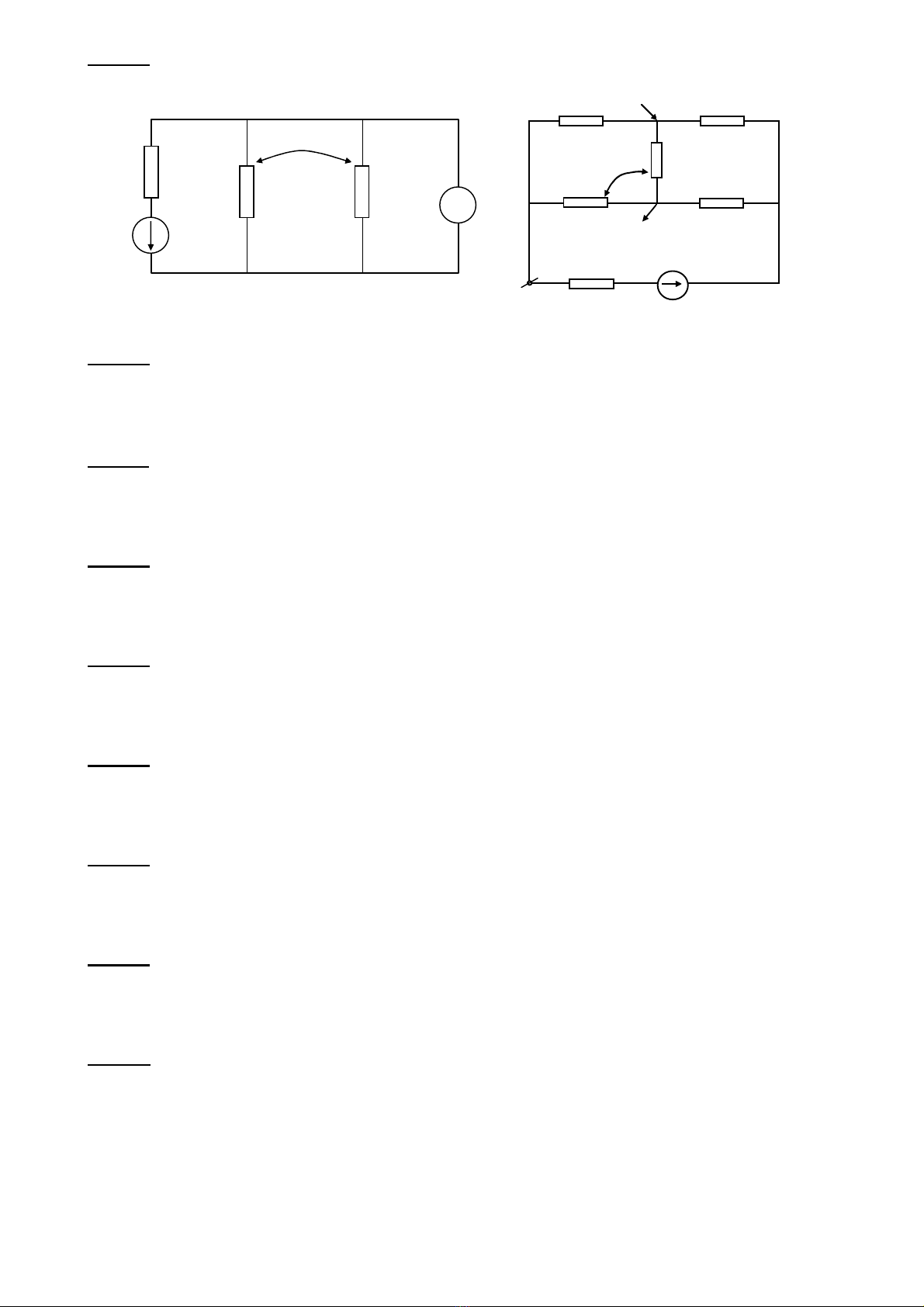

Hình 39
1 2
4
67
3
5
Hình 40
j
j
M67
M46
*
*
*
