Nội dung môn học Turbine - Nhà máy Nhiệt điện TS. Nguyễn Thanh Quang
Nội dung môn học: Turbine và Nhà máy Nhiệt điện
Tài liệu tham khảo
1. Nguyễn Thanh Hào. Nhà máy nhiệt điện. NXB Trường Đại học Công nghiệp TP.HCM, 2011.
2. Tài liệu tham khảo
3. Nguyễn Công Hân, Nguyễn Quốc Trung, Đỗ Anh Tuấn. Nhà máy nhiệt điện – Tập 1. NXB Khoa
học & Kỹ thuật, 2002.
4. Nguyễn Công Hân. Trương Ngọc Tuấn. Bài tập Nhà máy Nhiệt điện. NXB Bách khoa HN, 2006.
5. Nguyễn Văn Tuyên. Giáo trình tuabin hơi nước và tuabin khí. NXB Đại học Quốc gia Tp.HCM,
2007.
6. Nguyễn Công Hân, Phạm Văn Tân. Thiết kế Nhà máy Nhiệt điện. NXB KHKT, 2006
7. Steam power plant, theermal power plant, thermal engineering
8. https://www4.eere.energy.gov/manufacturing/tech_deployment/amo_steam_tool/propSteam
CLOs Phương pháp đánh giá Tỷ trọng
%
1
Kiểm tra thường kỳ 20
Kiểm tra giữa kỳ 20
Kiểm tra cuối kỳ 20
Tiểu luận 40
2 Kiểm tra giữa kỳ 100
3 Kiểm tra giữa kỳ 100
4
Kiểm tra thường kỳ 20
Kiểm tra giữa kỳ 30
Kiểm tra cuối kỳ 50
5Kiểm tra thường kỳ 30
Kiểm tra cuối kỳ 70
6 Kiểm tra cuối kỳ 100
Phương pháp đánh giá Tỷ trọng, %
Lý thuyết
Đánh giá thường xuyên 20
Tiểu luận 20/3
Bài kiểm tra thường kỳ 20/3
Chuyên cần 20/3
Kiểm tra giữa kỳ 30
Kiểm tra cuối kỳ 50
1
Nội dung môn học Turbine - Nhà máy Nhiệt điện TS. Nguyễn Thanh Quang
Nội dung môn học
Chương 1 Tổng quan NM NĐ
1.1 Các loại Nhà máy điện
1.2 Nhà máy nhiệt điện
1.3 Nhiên liệu cho NM nhiệt điện
1.4 Thiết bị trong Nhà máy Nhiệt điện
1.5 Sơ đồ nhiệt Nhà máy nhiệt điện
Chương 2 Chu trình Nhà máy nhiệt điện
2.1 Đồ thị T-s của nước
2.2 Chu trình Carno hơi nước
2.3 Chu trình Rankine cơ bản
2.3.1 Sơ đồ và đồ thị T-s
2.3.2 Các quá trình của chu trình Rankine
2.3.3 Nhiệt và công chu trình Rankine
2.3.4 Tính thông số hơi ẩm
2.4 Ảnh hưởng của thông số đến hiệu suất chu trình Rankine
Chương 3 Chu trình Rankine thực tế
3.1 Các cách tăng hiệu suất chu trình Rankine
3.1.1 Giảm nhiệt độ nguồn lạnh
3.1.2 Tăng nhiệt độ hơi
3.1.3 Tăng áp suất hơi
3.1.4 Quá nhiệt trung gian
3.1.5 Trích hơi gia nhiệt nước cấp
3.2 Sơ đồ nhiệt Nhà máy điện thực tế
3.2.1 Sơ đồ nhiệt NM điện công suất lớn
3.2.2 Trao đổi nhiệt ở các bình gia nhiệt nước cấp
3.2.3 Tính toán sơ đồ nhiệt
Bài tập tính sơ đồ nhiệt
Chương 4 turbine hơi
4.1 Khái niệm chung
4.1.1 Khái niệm turbine, tầng turbine
4.1.2 Phân loại turbine hơi
4.2 Turbine xung lực 1 tầng
4.2.1 Turbine xung lực nhiều tầng phân bổ áp suất
4.2.2 Turbine xung lực nhiều tầng phân bổ tốc độ
4.2.3 Turbine xung – phản lực nhiều tầng
4.3 Các thông số của tầng turbine
2
Nội dung môn học Turbine - Nhà máy Nhiệt điện TS. Nguyễn Thanh Quang
4.3.1 Quá trình dãn nở lý thuyết của tầng turbine
4.3.2 Quá trình dãn nở thực trong tầng turbine
4.3.2.1 Các thông số đặc trưng ống phun
4.3.2.2 Các thông số đặc trưng dãy cánh động
4.3.2.3 Độ phản lực của tầng turbine
4.3.2.4 Tam giác tốc độ
4.4 Hiệu suất trong tương đối của turbine
4.5 Bài toán tính tầng turbine
4.6 Ưu nhược điểm của turbine nhiều tầng
4.6.1 Ưu điểm
4.6.2 Nhược điểm
4.7 Một số đại lượng đặc trưng cho turbine nhiều tầng
Bài tập tính turbine
Chương 5 Hiệu suất Nhà máy nhiệt điện
5.1 Khái niệm hiệu suất nhà máy
5.2 Nhà máy Nhiệt điện sử dụng TB ngưng hơi thuần túy
5.3 Hiệu suất Nhà máy điện sử dụng Turbine đối áp
5.4 Turbine ngưng hơi có 1 cửa trích điều chỉnh cấp nhiệt
5.5 Turbine ngưng hơi có 2 cửa trích điều chỉnh cấp nhiệt
5.6 Turbine có hồi nhiệt hâm nóng nước cấp
5.7 Suất tiêu hao nhiên liệu cho sản xuất điện
5.8 Nhà máy sản xuất điện – nhiệt kết hợp
5.8.1 Sơ đồ nguyên lý
5.8.2 Hiệu suất Nhà máy
Bài tập hiệu suất NM
Chương 6 Thiết bị phụ Nhà máy nhiệt điện
6.1 Thiết bị ngưng tụ
6.1.1 Ngưng tụ trực tiếp
6.1.2 Ngưng tụ gián tiếp
6.1.3 Ngưng tụ kiểu bay hơi
6.1.4 Ngưng tụ bằng không khí
6.2 Bình khử khí
6.3 Tháp giải nhiệt
6.4 Ejector
6.5 Điều chỉnh tốc độ turbine
Chương 7 Chu trình Brayton và turbine khí
8.1 Chu trình Brayton
3
Nội dung môn học Turbine - Nhà máy Nhiệt điện TS. Nguyễn Thanh Quang
7.1.1 Chu trình Brayton lý tưởng
7.1.2 Chu trình Brayton thực
7.2 Các phương án nâng cao hiệu suất của chu trình Brayton
7.2.1 Chu trình Brayton có bộ hồi nhiệt
7.2.2 Chu trình Brayton có bộ làm mát máy nén
7.2.3 Chu trình Brayton có gia nhiệt trung gian môi chất (turbine khí 2 cấp)
7.2.4 Chu trình Brayton có bộ phun nước
7.3 Turbine khí
7.3.1 Kiến thức chung
7.3.2 Cấu tạo tổ máy turbine khí
7.3.3 Ảnh hưởng của các thông số đến hiệu suất turbine khí
Bài tập turbine khí
Chương 8 Chu trình hỗn hợp
8.1 Sơ đồ nhiệt chu trình hỗn hợp (combine cycle)
8.2 Tính toán hiệu suất chu trình đơn giản
8.3 Chu trình hỗn hợp phức tạp
8.4 Khái niệm topping và bottoming cycle
Chương 9 Một số nhà máy nhiệt điện khác
9.1 Nhà máy điện hạt nhân
9.1.1 Điện hạt nhân trên thế giới
9.1.2 Nguyên lý Nhà máy điện hạt nhân
9.1.3 Các loại lò phản ứng
9.2 Nhà máy nhiệt điện mặt trời
9.2.1 Bức xạ mặt trời
9.2.2 Nguyên lý Nhà máy nhiệt điện mặt trời
9.3 Nhà máy điện địa nhiệt
9.3.1 Các nguồn địa nhiệt
9.3.2 Nguyên lý Nhà máy điện địa nhiệt
4
Nội dung môn học Turbine - Nhà máy Nhiệt điện TS. Nguyễn Thanh Quang
Chương 1 Tổng quan về nhà máy nhiệt điện
1.1 Các loại nhà máy điện
Điện cần thiết cho cuộc sống, là năng lượng dễ biến đổi thành các dạng khác: cơ, nhiệt, ánh sáng,…
hầu như mọi ngành trong đời sống sản xuất và sinh hoạt đều cần điện. Mức tăng trưởng điện =1,5 lần
tăng trưởng GDP. Việt nam mỗi năm cần tăng thêm đến 10-13% nguồn điện, hiện phải nhập điện của
Lào, Trung Quốc. Qui hoạch điện 7 bổ xung thêm một số NM nhiệt điện mới ở vùng Miền nam: Bạc
liêu, Trà Vinh, Kiên giang, Long An, Hậu Giang,…
+ Nhà máy nhiệt điện: sử dụng năng lượng nhiệt của chất hữu cơ
+ Nhà máy thủy điện: sử dụng thế năng dòng nước
+ Nhà máy điện gió
+ Nhà máy điện mặt trời
+ Nhà máy điện gió
+ nhà máy điện thủy triều
+ Nhà máy điện địa nhiệt
+ Nhà máy điện hạt nhân
1.2 Nhà máy nhiệt điện
Nhiệt điện:
Sử dụng chu trình turbine hơi nước – chu trình Rankine: sử dụng nhiên liệu có hữu cơ đốt trong lò
hơi làm quay turbine phát điện
Sử dụng chu trình turbine khí – chu trình Brayton: đốt khí (dầu) trong buồng đốt làm quay turbien
khí phát điện. Thường chu trình này kết hợp với Rankine thành chu trình hỗn hợp Turbine khí +
turbine hơi
Vai trò của Nhiệt điện: Nhà máy nhiệt điện đã phát triển từ lâu và vẫn còn đóng góp một phần
quan trọng cho sản xuất điện trên thế giới. Nhiệt điện đang sử dụng 2 nguồn nhiên liệu chính: than và
gas, những nhà máy công suất nhỏ hơn có nguyên lý tương tự sử dụng sinh khối - biomass (bã mía, gỗ,
rác) chiếm một tỉ trong nhỏ.

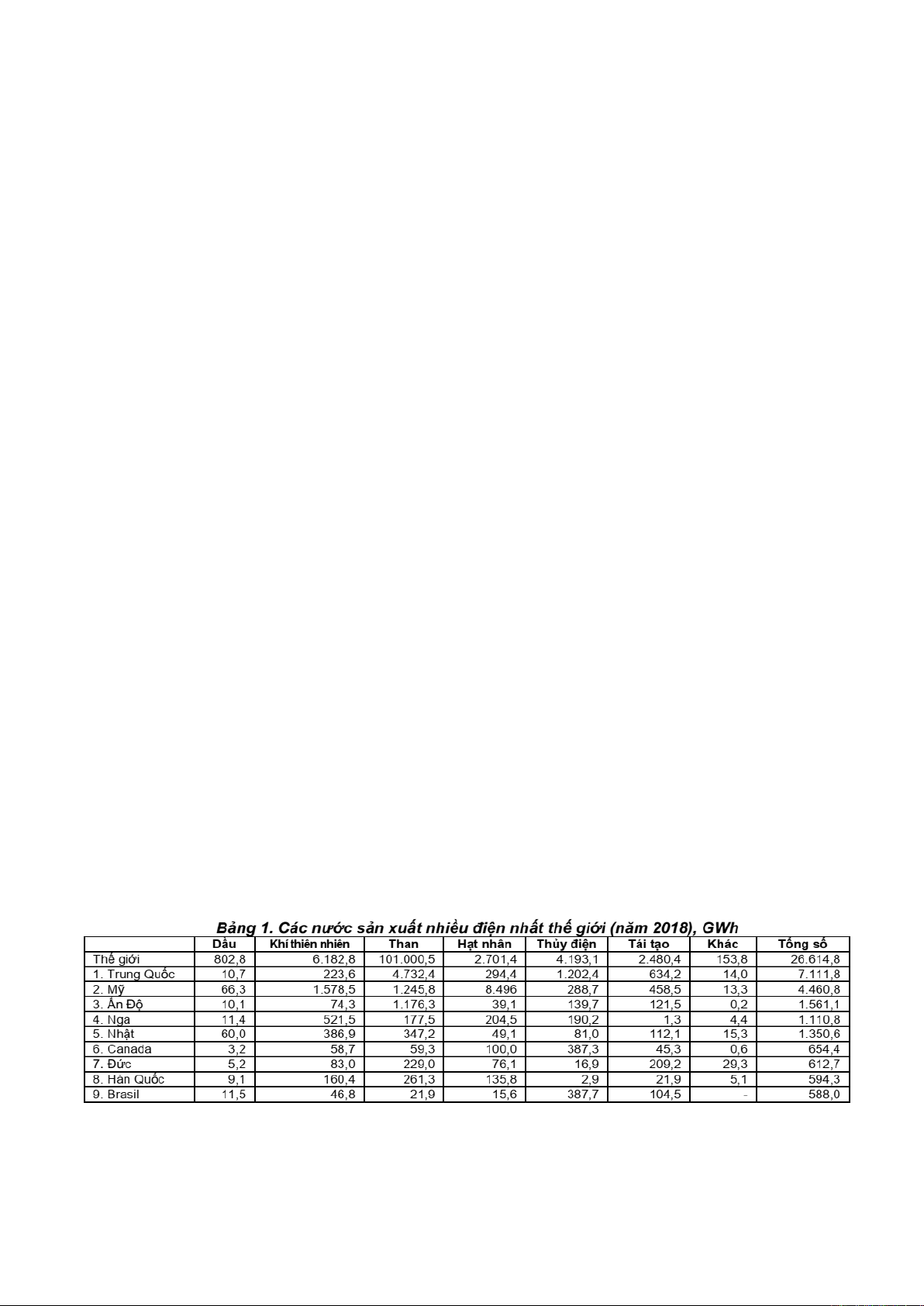

Tỉ trọng sản xuất điện từ các nguồn khác nhau của các nhà máy điện ở một số quốc gia trên thế giới
Chế độ hoạt động và phân loại NM theo công suất:
Theo chế độ hoạt động:
5
