ĐẠI TU ĐỘNG CƠ
Đại tu động cơ Khái Quát
-1-
Khái Quát
Khái Quát
Phần này sẽ mô tả quy trình cần thiết để đại tu
động cơ trên thực tế. Tiến trình đại tu được thực
hiện theo quy trình sau.
1. Tháo động cơ ra khỏi xe
Tháo cụm động cơ và hộp số từ phía dưới của
xe.
2. Tháo rời động cơ
Tháo động cơ thành nắp quylát và thân máy.
3. Vệ sinh và kiểm tra các chi tiết
Kiểm tra tất cả các chi tiết sau khi làm sạch
chúng.
4. Lắp ráp động cơ
Lắp ráp nắp quylát và thân máy.
5. Lắp động cơ lên xe
Lắp cụm động cơ và hộp số lên xe.
6. Kiểm tra lần cuối
Thực hiện việc kiểm tra cuối cùng để xác nhận
tình trạng lắp ráp.
(1/1)
Đại tu động cơ Tháo động cơ
-2-
Khái Quát
Khái Quát
Chương này sẽ mô tả những thao tác từ bước tháo
cụm động cơ ra khỏi xe đến bước lắp động cơ lên giá
đại tu.
Tháo động cơ

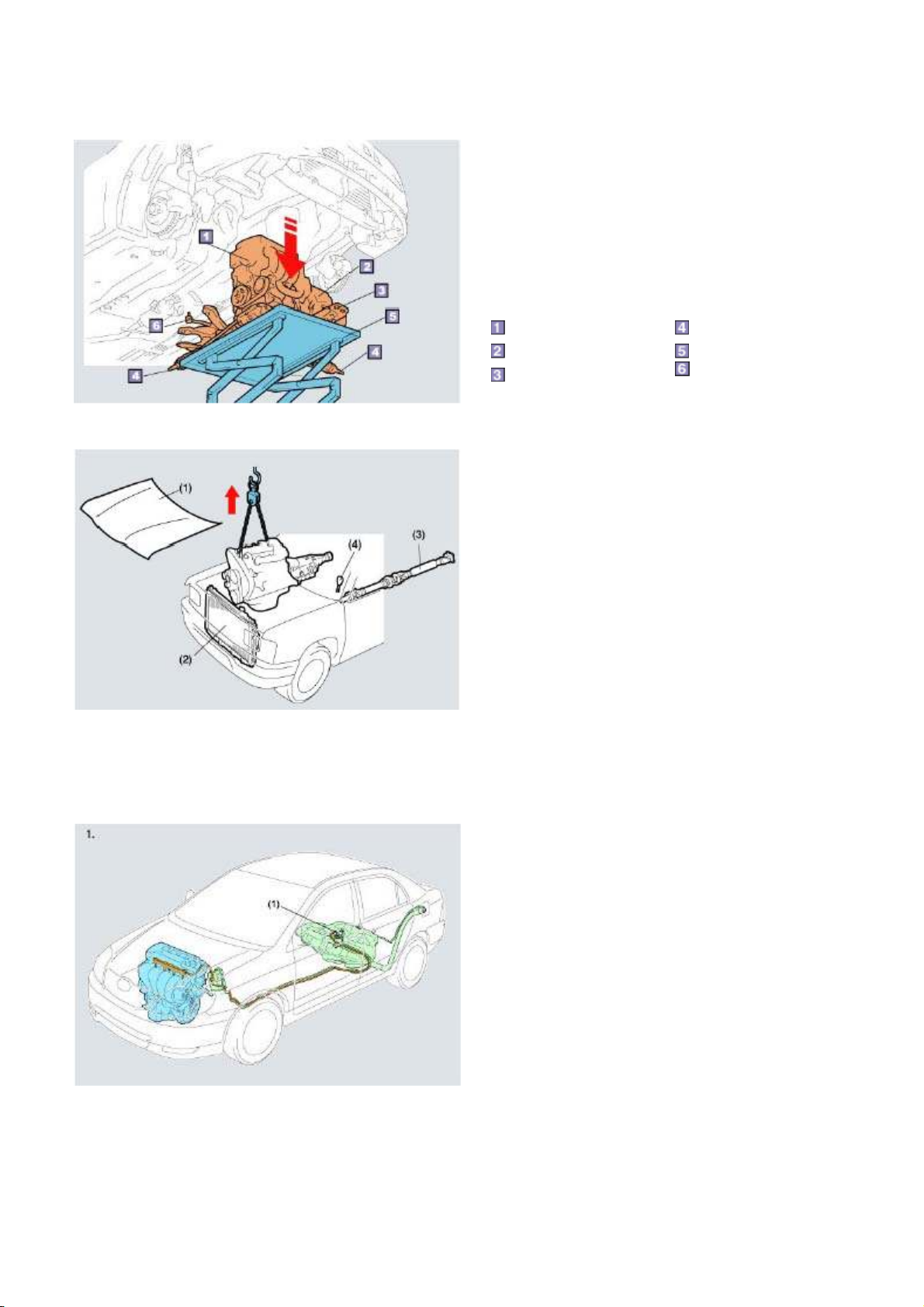

Tháo động cơ, hộp số, dầm hệ thống treo v.v. ở dạng
một cụm liền từ bên dưới xe.
Động cơ
Hộp số
Dầm hệ thống treo Thước lái
Bán trục
Kích động cơ
THAM KHẢO:
Khi tháo cụm động cơ từ phía trên (xe FR)
Khi tháo động cơ từ phía trên, hãy tháo cả cụm động
cơ và hộp số liền nhau.
Những bộ phận sau đây cần được tháo ra.
(1) Nắp capô
(2) Két nước
(3) Trục cácđăng
(4) Cần số
Khi tháo động cơ, hãy nghiêng và quay nó trong khi
nó được treo bằng xích để tránh cho nó không bị va
vào thân xe.
(1/1)
Tháo
Các bộ phận
1. Tiến hành những biện pháp cần để ngăn không
cho xăng bị bắn ra
(1) Giắc nối bơm nhiên liệu
Đại tu động cơ Tháo động cơ
-3-
2. Tháo ắc quy
(1) Ắc quy
3. Xả nước làm mát
(1) Nắp két nước
(2) Nút xả nước
(3) Nút xả két nước
4. Tháo các giắc nối và dây điện
(1) ECU động cơ
(2) Hộp nối bảng táplô
(3) Hộp nối khoang động cơ
5. Tháo các bộ phận bên trong xe
(1) Trục lái giữa
