PHẦN THỨ 6 TẠO THƯ VIỆN LINH KIỆN ĐẶC BIỆT Bỏ qua E C L 19/08/2011 Page 78 ĐHSPKT-HY / Ngọc Văn 78

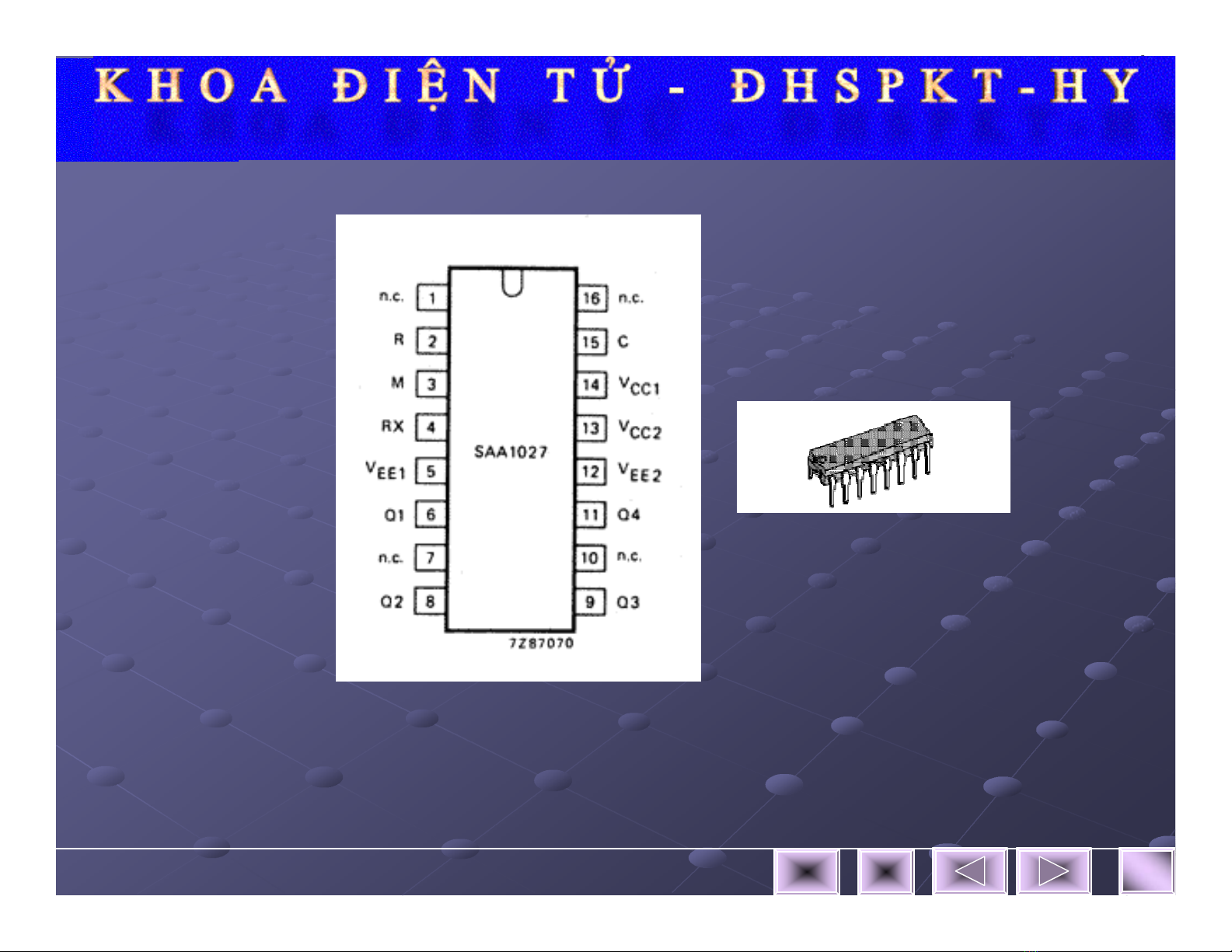

TẠO THƯ VIỆN LINH KIỆN SAA 1027 E C L 19/08/2011 Page 79 ĐHSPKT-HY / Ngọc Văn 79
TẠO THƯ VIỆN LINH KIỆN • Tạo một thư viện mới • Tạo một biểu tượng sử dụng trong mạch nguyên lý • Tạo một biểu tượng trong Board mạch • Kết nối giữa biểu tượng nguyên lý và biểu tượng sử dụng trong Board mạch Bỏ qua E C L 19/08/2011 Page 80 ĐHSPKT-HY / Ngọc Văn 80

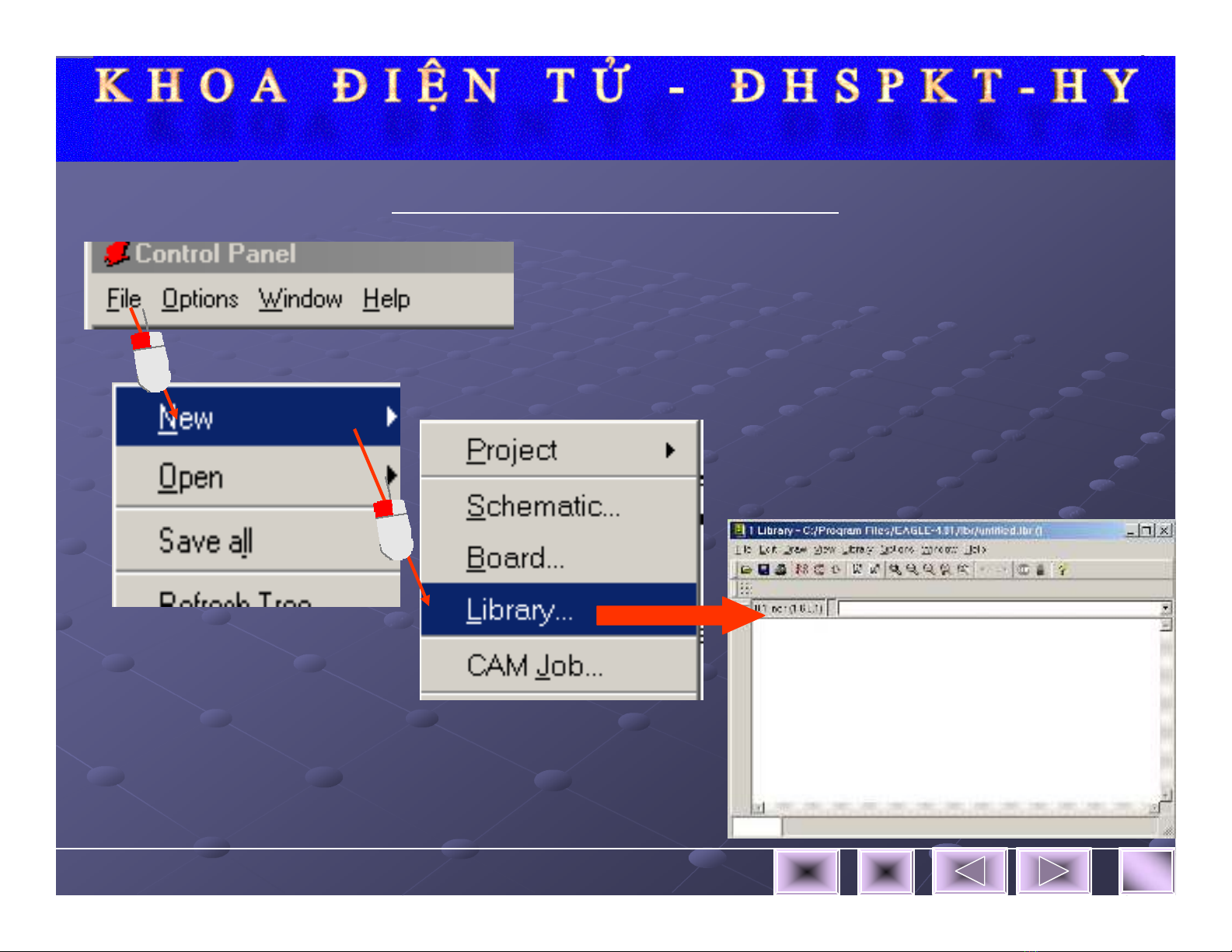

TẠO THƯ VIỆN LINH KIỆN • Tạo một thư viện mới 1 2 Bỏ qua E C L 19/08/2011 Page 81 ĐHSPKT-HY / Ngọc Văn 81
TẠO THƯ VIỆN LINH KIỆN • Tạo một thư viện mới 1 2 Nhập tên 3 thư viện 4 E C L 19/08/2011 Page 82 ĐHSPKT-HY / Ngọc Văn 82
TẠO THƯ VIỆN LINH KIỆN TẠO MỘT BIỂU TƯỢNG TRONG MẠCH NGUYÊN LÝ Bỏ qua E C L 19/08/2011 Page 83 ĐHSPKT-HY / Ngọc Văn 83
TẠO THƯ VIỆN LINH KIỆN Trước hết bạn cần mở một linh kiện đã có sẵn trong thư viện của chương trình Ví dụ như hình dưới dây chúng ta chọn 74xx-eu.lbr làm mẫu 1 2 3 4 E C L 19/08/2011 Page 84 ĐHSPKT-HY / Ngọc Văn 84
TẠO THƯ VIỆN LINH KIỆN Tiếp theo ta chọn 1 IC làm mẫu 74147 1 2 3 E C L 19/08/2011 Page 85 ĐHSPKT-HY / Ngọc Văn 85
TẠO THƯ VIỆN LINH KIỆN 1 2 3 Copy toàn bộ cấu trúc của IC theo các bước 1, 2, 3 E C L 19/08/2011 Page 86 ĐHSPKT-HY / Ngọc Văn 86
TẠO THƯ VIỆN LINH KIỆN Trở lại thư viện đã được tạo với tên là training.lbr 1 2 3 4 E C L 19/08/2011 Page 87 ĐHSPKT-HY / Ngọc Văn 87
TẠO THƯ VIỆN LINH KIỆN 2 1 Nhập tên linh kiện cần tạo vào đây SAA1027 3 E C L 19/08/2011 Page 88 ĐHSPKT-HY / Ngọc Văn 88
TẠO THƯ VIỆN LINH KIỆN 1 Ta sử dụng lệnh Past E C L 19/08/2011 Page 89 ĐHSPKT-HY / Ngọc Văn 89
TẠO THƯ VIỆN LINH KIỆN ë đây chúng ta dùng lệnh Delete để xoá hết những chân nối của IC cũ và chỉ để lại khung Delete 1 2 E C L 19/08/2011 Page 90 ĐHSPKT-HY / Ngọc Văn 90
TẠO THƯ VIỆN LINH KIỆN Pin 1 Dùng lệnh Pin để tạo các chân có chức năng của IC SAA1027 E C L 19/08/2011 Page 91 ĐHSPKT-HY / Ngọc Văn 91
TẠO THƯ VIỆN LINH KIỆN 90° 27O° 3 Rotate 2 18O° O° Chức năng E C L 19/08/2011 Page 92 ĐHSPKT-HY / Ngọc Văn 92
TẠO THƯ VIỆN LINH KIỆN Chức năng các chân của IC 6 not connected Input Output Power; VCC, GND Input/Output ; bidirectional passive (for resistors, capacitors etc.) E C L 19/08/2011 Page 93 ĐHSPKT-HY / Ngọc Văn 93
TẠO THƯ VIỆN LINH KIỆN Chân của IC SAA1027 Chân Tên Chân Tên Chức năng Chức năng 1 n.c. not connected 16 Q3 output 3 2 R reset input 15 n.c. not connected 3 M mode input 14 Q4 output 4 4 RX external resistor 13 VEE2 ground 5 V ground 12 VCC2 positive supply EE1 6 Q1 output 1 11 VCC1 positive supply 7 n.c. not connected 10 C counting input 8 Q2 output 2 9 n.c. not connected E C L 19/08/2011 Page 94 ĐHSPKT-HY / Ngọc Văn 94
TẠO THƯ VIỆN LINH KIỆN Thay đổi tên của chân IC 1 2 Sau khi đã thay đổi tên chân của IC các bạn cần cất giữ thông qua biểu tượng Save E C L 19/08/2011 Page 95 ĐHSPKT-HY / Ngọc Văn 95
TẠO THƯ VIỆN LINH KIỆN TẠO MỘT BIỂU TƯỢNG TRONG BO MẠCH Bỏ qua E C L 19/08/2011 Page 96 ĐHSPKT-HY / Ngọc Văn 96
TẠO THƯ VIỆN LINH KIỆN Trước hết bạn cần mở một linh kiện đã có sẵn trong thư viện của chương trình Ví dụ như hình dưới dây chúng ta chọn 74xx-eu.lbr làm mẫu 1 2 C L E Page 97 ĐHSPKT-HY / Ngọc Văn 19/08/2011 97
