Vùng dẫn
Chương 1: Dụng cụbán dẫn
$1: Khái niệm chất bán dẫn
•Mứcchặt còn gọilàmứchoátrị: năng lượng Eo
•Mứctựdo còn gọilàmứcdẫn: năng lượng Ed
•Năng lượng kích thích tốithiểu: ∆Ed=Ed – Eo
Mức
tựdo
Mứcchặt
(hóa trị)
∆Ed
Ed
Eo
∆Ed
Vùng hoá trị

Khái niệmchấtbándẫn
•Độ tinh khiếtcủachấtbándẫnrất cao 1e+2 -:-
1e+4 nguyên tửtrong một centimet khốiSihoặc
Ge (lưu ý là có khoảng 1023 nguyên tửSi/centimet
khối
Vùng hoá trị
Vùng dẫn
Vùng hoá trị
∆E lớn
E
Cách điện
Vùng dẫn
Vùng hoá trị
∆E nhỏ
E
Bán dẫnđiện
Vùng dẫn
E
Dẫnđiện
∆E<0
Vùng
chung

•Đối với các điện tửlớp bên trong, nhiễu loạn do các
nguyên tửláng giềng gây ra yếu nên chúng liên kết mạnh
với hạt nhân
•Các điện tửlớp ngoài chịu ảnh hưởng lớn của các điện tử
láng giềng nên sựtách mức năng lượng xảy ra trên một
vùng rộng, gây nên hiện tượng chồng phủcác mức năng
lượng lên nhau.
•Với Si, lớp ngoài cùng được tạo thành bởi 2 điện tửp và 2
điện tửs. Khi tinh thể được tạo thành thì các vùng do các
mức 3p và 3s tách ra chồng phủ lên nhau, hai điện tử3s và
hai điện tử3p tạo nên một vùng đầy gọi là vùng hóa trị,
bốn vịtrí còn lại trên mức 3p nhóm thành một vùng chưa
biết gọi là vùng dẫn.

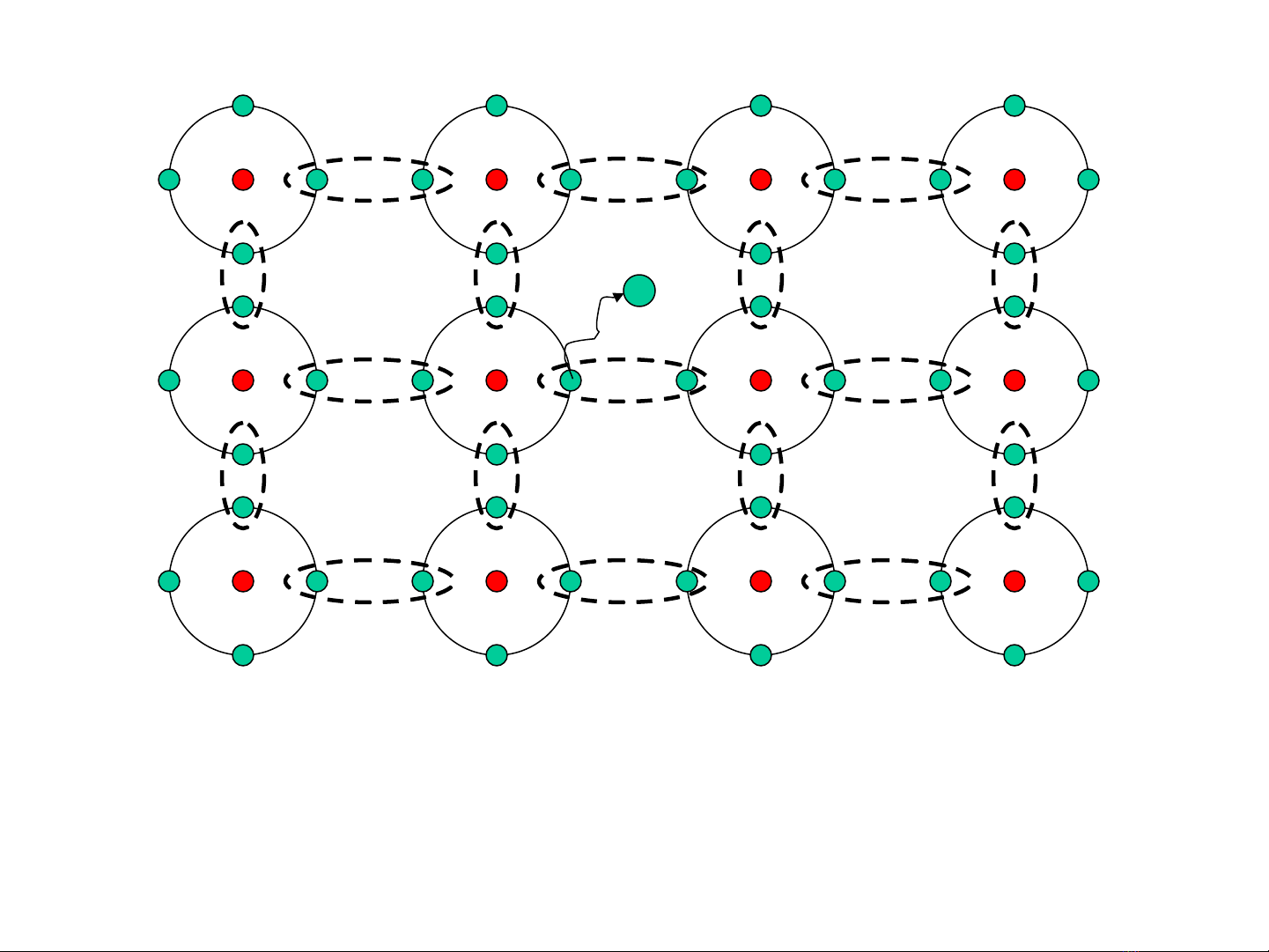

Liên kếtmạng Si
•Liênkếtcộng hoá trịđượcsửdụng trong mạng.
•Nếucókíchthíchnăng lượng sẽtạoramột ion dương và
mộtđiệntửtựdo
•Sốlượng điện tích rất ít nên không ứng dụng được
