LỜI GIỚI THIỆU
Với mục đích chia sẻ các kiến thức thu nhặt được và muốn các bạn có
ý định học thiết kế mạch, giúp các bạn không mất nhiều thời gian. Tôi xin
chia sẻ với các bạn một số kinh nghiệm mà tôi đã trải qua. Tất cả những kinh
nghiệm này đều được tôi mày mò, sưu tầm thu lượm trên mạng và trên các
diễn đàn. Các tài liệu này nó chỉ là từng phần nhỏ từ các nơi được tôi sưu
tầm và tổng hợp lại. Trong tài liệu này có sử dụng một số bài viết của cộng
đồng các bạn trên mạng, cũng như trên các diễn đàn. Qua đây, tôi cũng xin
chân thành cảm ơn sự giúp đỡ về kinh nghiệm cũng như tài liệu của các đàn
anh đi trước. Họ đã mở ra các diễn đàn rất hay và bổ ích giúp rất nhiều cho
mục đích tự nghiên cứu của sinh viên và các bạn đam mê khoa học. Toturial
này có sử dụng các thông tin trên một số diễn đàn như: dientuvietnam.net,
diendandientu.com, dieukhientudong.com, picvietnam.com.
Để thiết kế được một mạch để ứng dụng vào một mục đích nào đó.
Các bạn phải trải qua một số bước sau:
1. Vẽ sơ đồ mạch.
2. Chuyển sang sơ đồ mạch in.
3. Làm mạch in.
4. Gắn linh kiện.
TRẦN VŨ HỢP – ĐTVT2B - HVKTQS
2
I./Vẽ sơ đồ mạch.
Orcad là một chương trình dùng để thiết kế mạch khá hay. Nó là một
phần mềm khá đầy đủ các chức năng: nó vừa có thể thiết kế mạch, xuất ra
mạch in, vừa có thể mô phỏng được mạch. Nhưng tôi chưa dùng công cụ mô
phỏng Orcad bao giờ vì đối với tôi mô phỏng thì proteus là quá hay rồi.
Nên trong khuôn khổ Toturial này tôi chỉ giới thiệu cho các bạn phần
Capture CIS và Layout Plus.
Đầu tiên để bắt đầu học Orcad thì tất nhiên bạn phải có phần mềm học
Orcad. Hiện nay đã có bản Orcad 10.0 nhưng bản Orcad này không thông
dụng và rất nặng khi cài vào máy, bạn chỉ cần Orcad 9.0 hoặc 9.2 là đủ. Nó
vừa thông dụng, vừa đầy đủ. Các bạn có thể kiếm phần mềm này trên mạng,
nhưng nói chung các bạn không nên để mất thời gian và tiền download phần
mềm này trên mạng vì chỉ với 8000đ là bạn có ngay một đĩa cài Orcad mà
không phải lang thang trên mạng tìm kiếm (mất thời gian).
Việc cài Orcad vô cùng đơn giản nhưng tôi thấy trên các diễn đàn các
bạn cũng hỏi rất nhiều nên ở đây tôi xin giới thiệu luôn cho các bạn:
Cho đĩa vào chạy như bình thường, ấn NEXT liên tục đến đoạn:
TRẦN VŨ HỢP – ĐTVT2B - HVKTQS
3

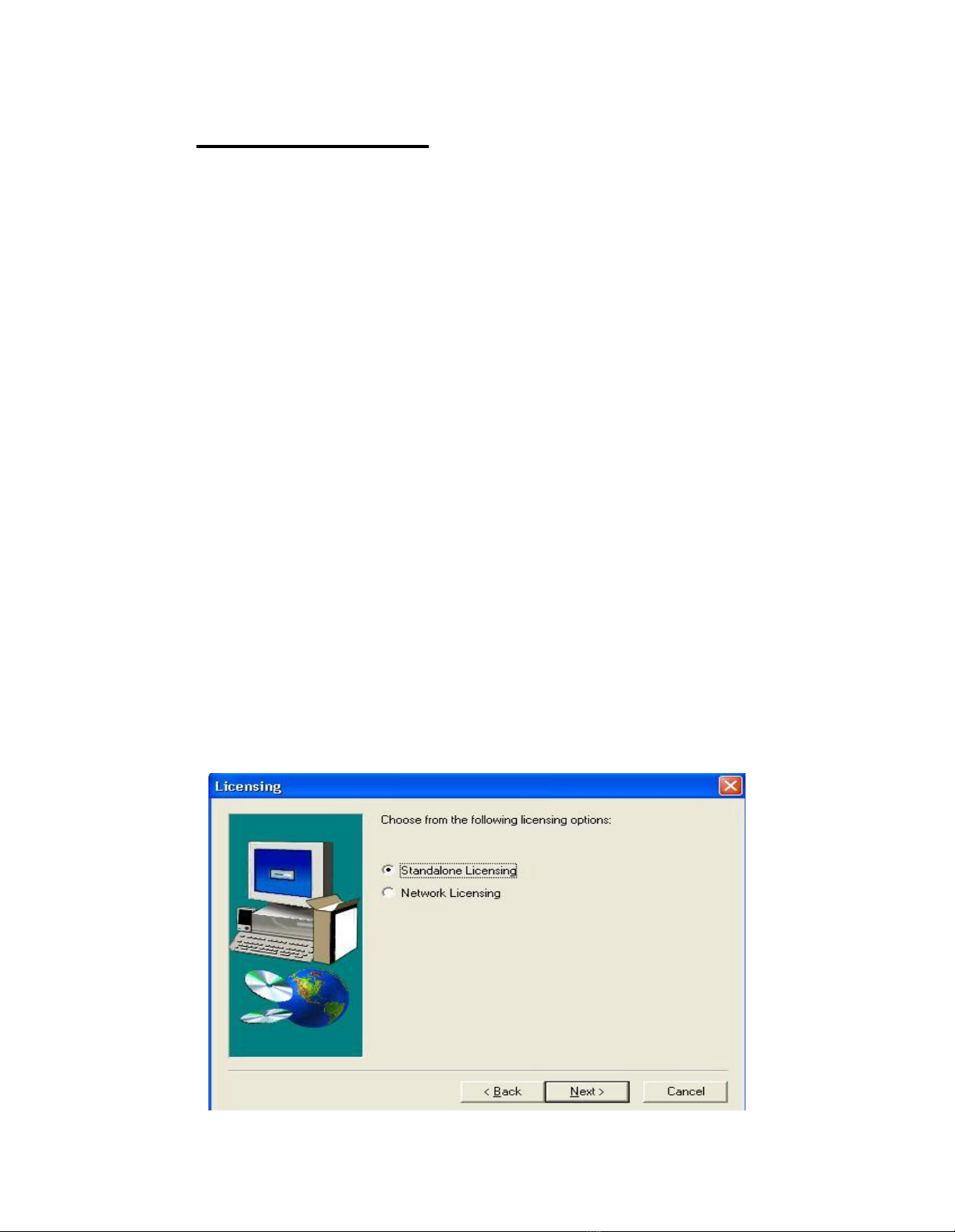

Các bạn chọn Standalone Licensing rồi NEXT, NEXT tiếp cho đến khi xuất
hiện

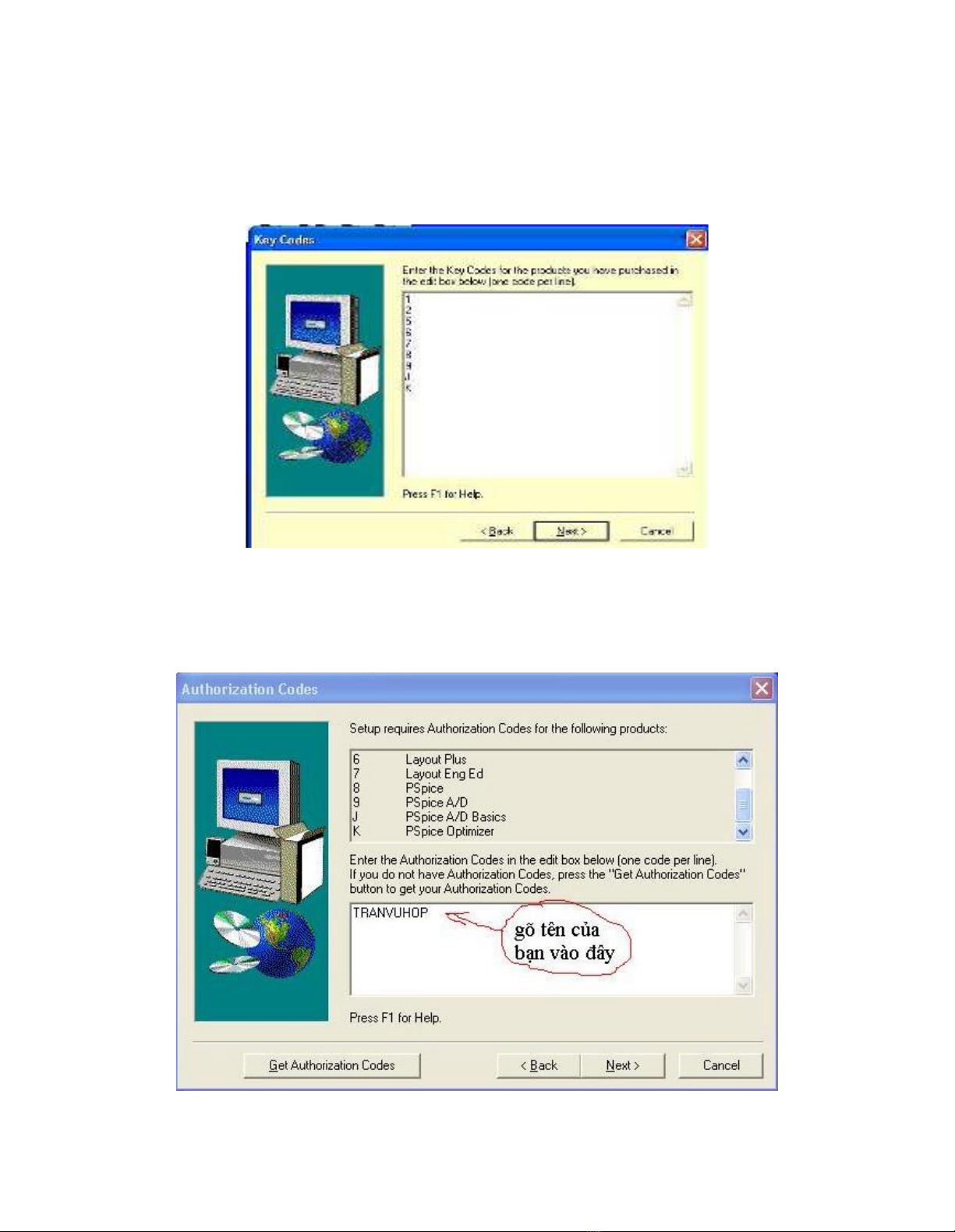

Các bạn nhớ gõ Keys Code là: 1,2,5,6,7,8,9,j,k nhé. Chú ý mỗi số trên một
dòng như trên hình vẽ trên rồi NEXT
TRẦN VŨ HỢP – ĐTVT2B - HVKTQS
4
rồi bạn cứ chọn NEXT tiếp sẽ thành công.

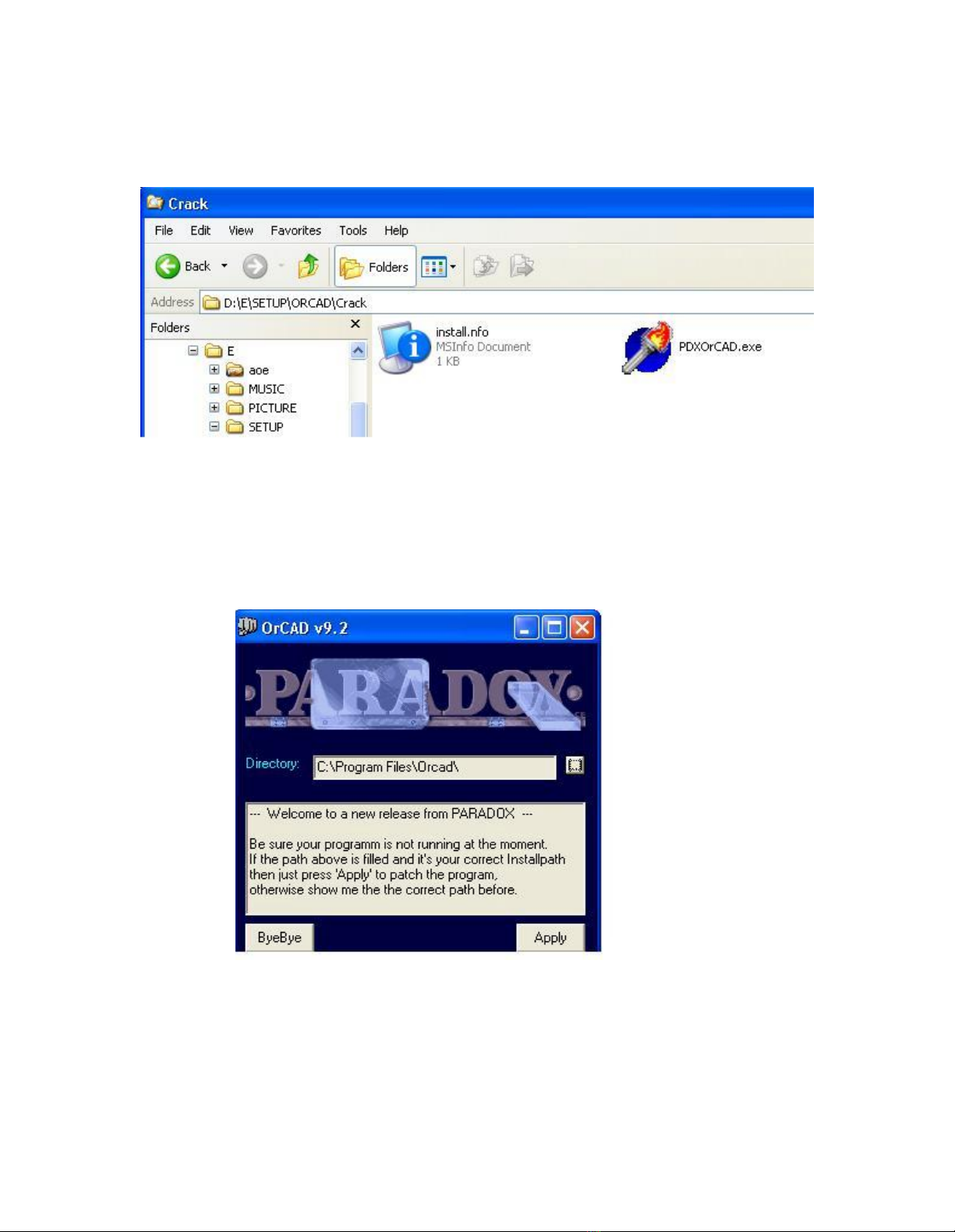

Sau khi cài xong, bạn nhớ copy các file trong thư mục Crack
vào C:\Program Files\Orcad. Rồi chạy file PDXOrCAD.exe
Màn hình sẽ xuất hiện:
Như các bạn thấy hướng dẫn khi chạy file Crack này rồi đó: Các bạn phải
thoát khỏi chương trình Orcad nếu nó đang chạy.
Các bạn nhớ thay đổi đường dẫn ở phần Directory là: C:\Program
Files\Orcad\. Rồi ấn Apply thế là xong.
TRẦN VŨ HỢP – ĐTVT2B - HVKTQS
5

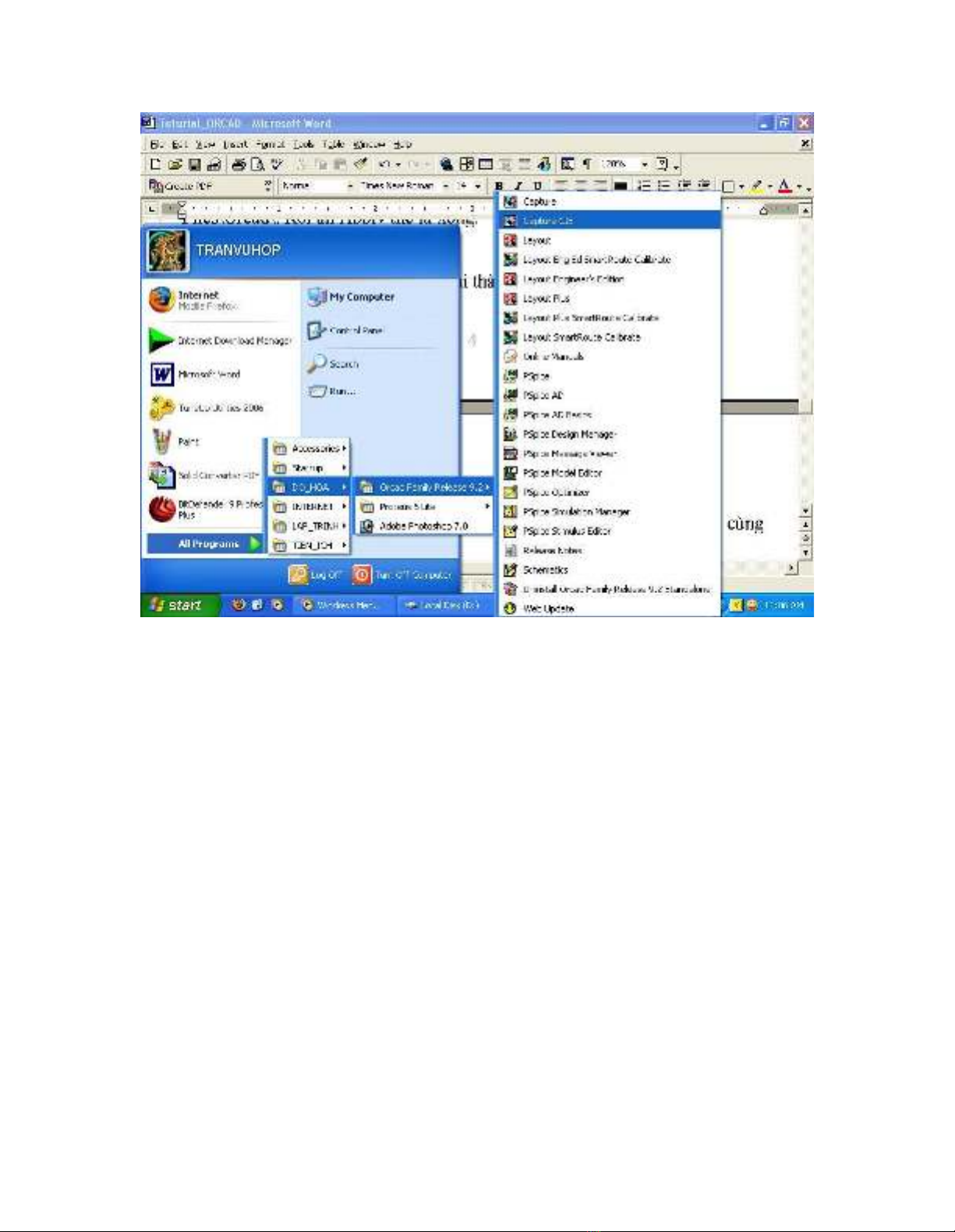

Đây là hình ảnh khi các bạn cài thành công.
Bước đầu thế là xong, bây giờ bạn đã có công cụ trong tay. Chúng ta cùng
bắt đầu nghịch Orcad nào.
1./Capture CIS.
Lời đâu tiên tôi muốn nói với các bạn là: Tôi không quan tâm nhiều
lắm đến Capture CIS mà tôi quan tâm nhiều đến Layout Plus. Vì nếu để thiết
kế mạch nguyên lý thì các bạn còn cần phải chọn linh kiện cho phù hợp và
đòi hỏi một sự chính xác. Nhưng khi thiết kế một mạch nào đấy để xuất ra
mạch in trong Layout Plus thì việc chọn linh kiện không yêu cầu sự chính
xác. Bạn có thể thay một con điện trở bằng một con tụ điện cũng được
nhưng chỉ có một yêu cầu ở đây là các linh kiện thay thế tương đương cho
nhau như thế này phải có cùng số chân, nếu không trong Layout sẽ báo lỗi.
