Trong hệ thống rạp hát gia đình (home theatre) phần trình chiếu rất quan trọng ,khi kết hợp với hệ thống âm thanh lập thể sẽ mang lại hiệu quả sống động cho những bộ phim hay , tuy nhiên những máy chiếu thuộc dạng “xem được” đều có giá trên nghìn $ khiến cho lòng đam mê của bạn nhanh chóng được dập tắt!. Thiết kế ra hệ thống home theatre đó thực sự là một thú chơi của dân DIY .Công việc này đòi hỏi bạn phải vận dụng tất cả các kiến thức về mạch điện,âm thanh,...

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Tự mod máy chiếu phim gia đình

Simpo PDF Merge and Split Unregistered Version - http://www.simpopdf.com Tự mod máy chiếu phim gia đình (DIY projector) Review Score: Tháng Ba 26th, 2010 at 4:32 chiều - Trong hệ thống rạp hát gia đình (home theatre) phần trình chiếu rất quan trọng ,khi kết hợp với hệ thống âm thanh lập thể sẽ mang lại hiệu quả sống động cho những bộ phim hay , tuy nhiên những máy chiếu thuộc dạng “xem đ ược” đều có giá trên nghìn $ khiến cho lòng đam mê của bạn nhanh chóng đ ược dập tắt!. Thiết kế ra hệ thống home theatre đó thực sự là một thú chơi của dân DIY .Công việc này đ òi hỏi bạn phải vận dụng tất cả các kiến thức về mạch điện,âm thanh, quang học và cơ khí chính xác…Tuy nhiên b ạn không nên nãn lòng vội vì chúng ta sẽ đi từ từ . Cái gì chưa biết thì… hồi sau sẽ biết ! các em này đều có giá trên 1000usd[/] Có rất nhiều cách để tạo nên phần trình chiếu với hình ảnh trung thực . Với sự phát triển của công nghệ LCD màn hình lớn , các LCD cũ nhập khẩu có giá thành khá thấp

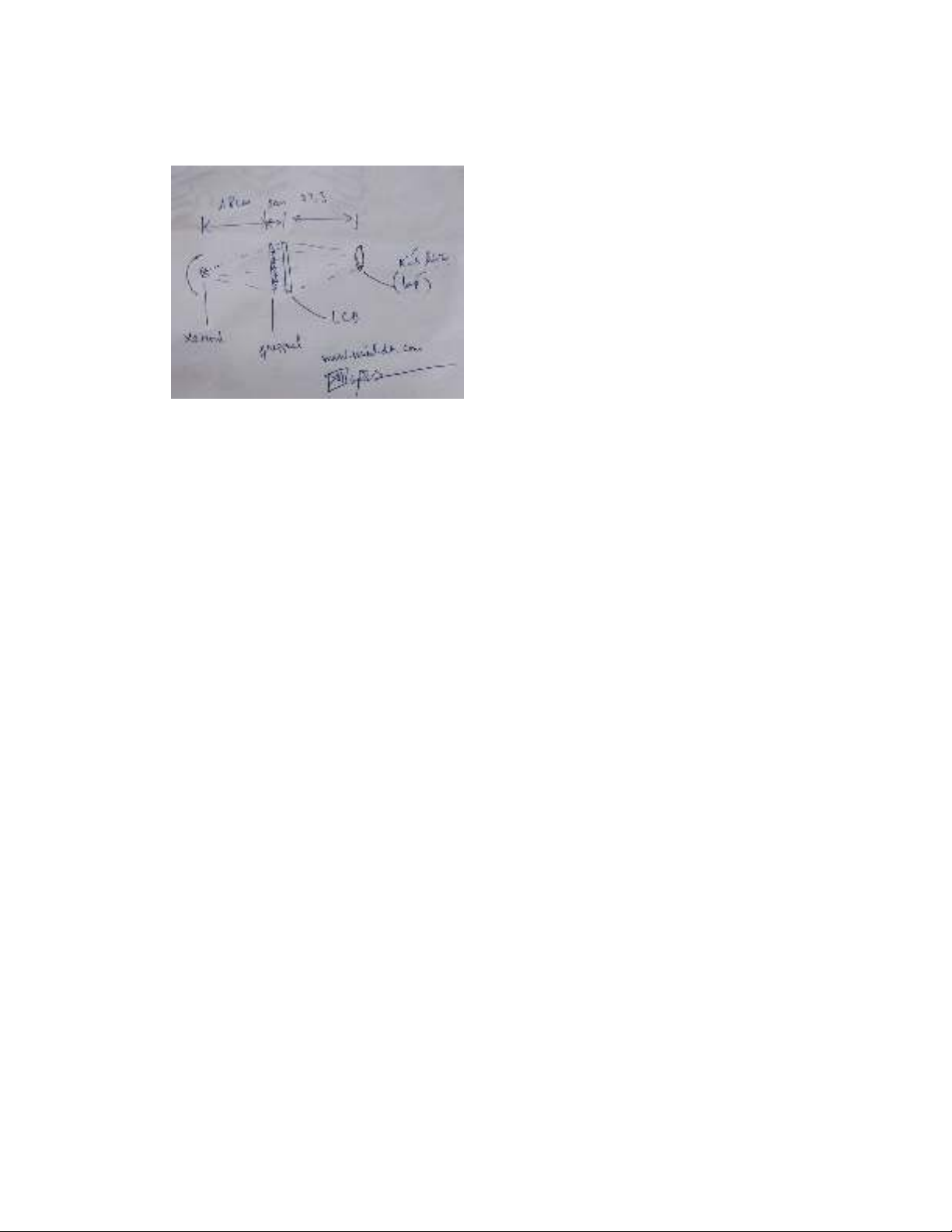

Simpo PDF Merge and Split Unregistered Version - http://www.simpopdf.com ta có thể tận dụng panel để làm p hần tử chiếu ghép nối với PC (giống projector) I. Nguyên lý máy chiếu projector: Nguồn sáng từ đ èn chiếu đi qua lăng kính fresnel bị bẻ cong qua LCD và hội tụ lại trên kính lúp , sau kính lúp ta có đc hình ảnh phóng đại trên màn chiếu và ngược chiều so với hình ảnh trên LCD. Tùy vào khoảng cách đặt máy chiếu so với màn chiếu và tiêu cự của thấu kính mà ta có được sự phóng đại hình ảnh nhiều hay ít . Nếu nhà bạn có một không gian đủ rộng thì bài viết sẽ hướng dẫn bạn mod một máy chiếu có hình ảnh chất lượng cao và có khung hình đ ến 300 inch !với giá thành khoảng 200usd.
Simpo PDF Merge and Split Unregistered Version - http://www.simpopdf.com Nào ta bắt đầu tìm hiểu từng phần nhé : A. Phần Mộc và gia công cơ khí 1. Vỏ máy chiếu (body) Có nhiều chất liệu để làm vỏ như nhôm , sắt , inox nhưng những vật liệu này cứng khó gia công cơ khí và tốn nhiều công do đó tôi chọn gỗ ép (gỗ dán) để làm thân máy . Với vỏ máy loại này bạn có thể cắt gọt , mài dũa thoải mái đồng thời gá lắp các chi tiết máy rất dễ dàng.

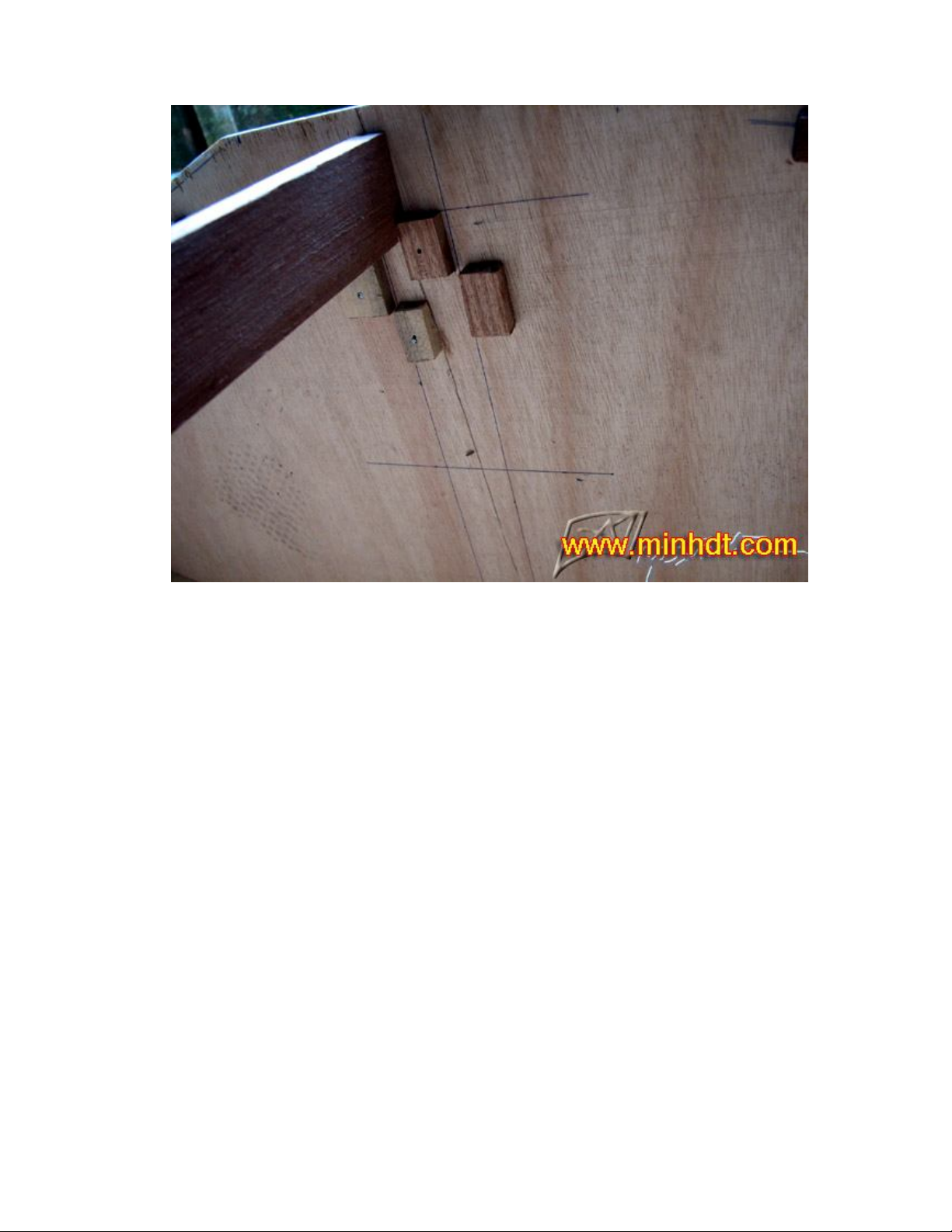

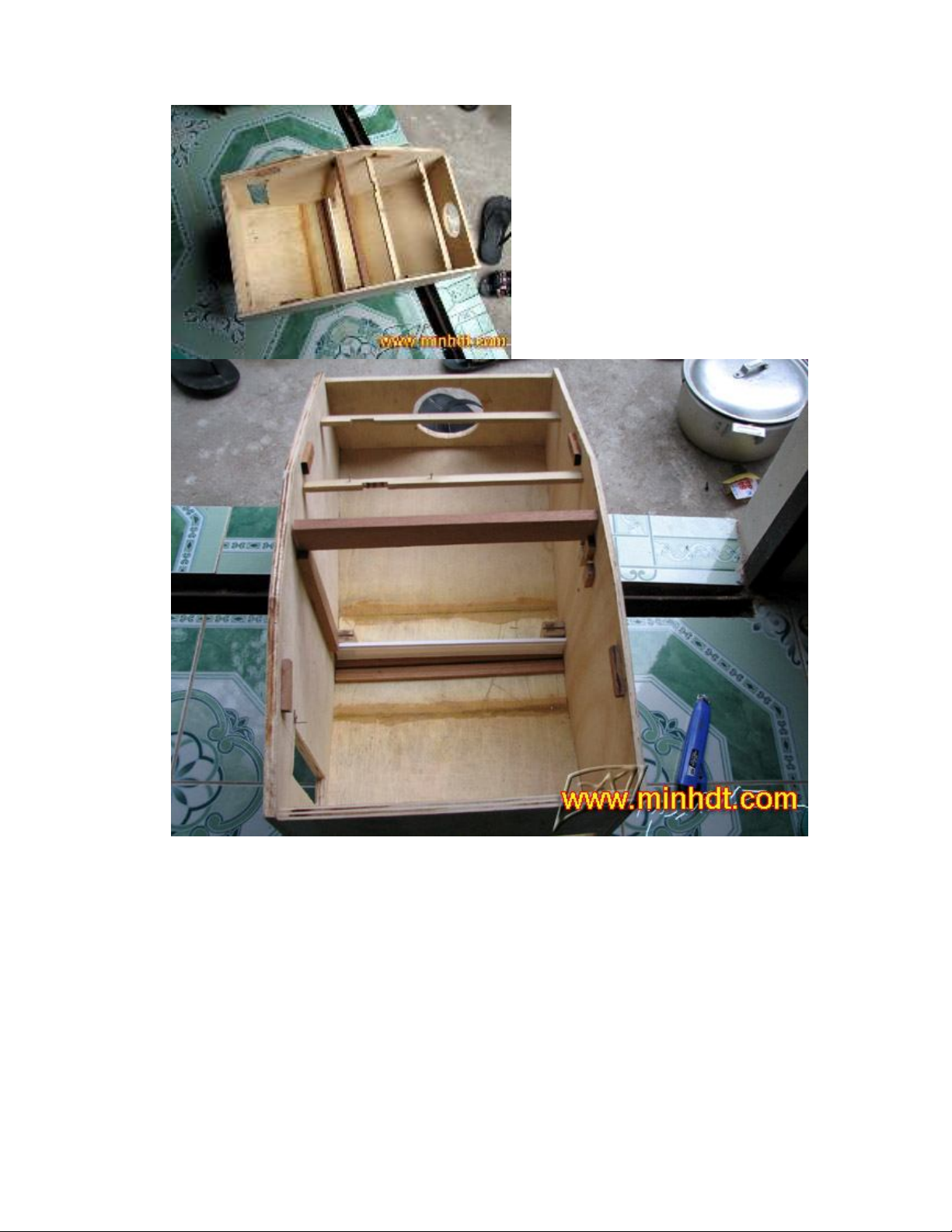

Simpo PDF Merge and Split Unregistered Version - http://www.simpopdf.com Tùy theo kích thước của LCD và lăng kính fresnel mà ta có được thể tích của thùng máy , ở đây tôi chọn LCD 15′ có độ phân dải 1024×768 pixel nên thùng máy khá to , bạn có thể hình dung ra kích thước của máy chiếu theo chiều ngang có thể chứa đ ược cái màn hình 15′ngoài ra đ ể lắp đ ược lên đấy nhiều chi tiết thì bạn phải chọn gỗ có độ dầy tối thiểu là 1cm .Các thanh chặn được tạo ra để định vị vị trí của fresnel , LCD và đèn cao áp.
Simpo PDF Merge and Split Unregistered Version - http://www.simpopdf.com Thùng máy phải đ ược dán kín và bôi đen phía trong đ ể tránh hiện tượng phản xạ ánh sáng do vật liệu gỗ có màu trắng tạo ra . Phần light box phía sau khi đậy nắp lại sẽ cách ly phần không khí nóng do đ èn cao áp tỏa nhiệt đồng thời định hướng cho luồng không khí làm mát đi qua đèn và ra ngoài . khi ho ạt độ ng đèn cao áp sẽ tỏa rất nhiều nhiệt và có độ sáng rất cao do đó các khe hút gió phải đ ược bố trí hợp lý tránh ánh sáng trực tiếp của đèn chiếu ra b ên ngoài gây cảm giác khó chịu khi xem phim Sau khi hoàn tất máy chiếu sẽ đ ược đánh bóng và quét sơn vecni tạo cho máy có vẽ bề ngoài sang trọng và hấp dẫn! 2. Bố trí các chi tiết Sau khi có được thùng máy ta sẽ tiến hành bố trí các chi tiết .Theo như nguyên lý đ ã vẽ ở trên thì phần đuôi máy chiếu sẽ gá đèn cao áp , qu ạt gió để tản nhiệt cho đ èn , ổ cắm nguồn và công tắc (nếu có)tiếp theo là một tấm kính để ngăn riêng khối đ èn không cho nhiệt độ ảnh hưởng đến lăng kính fresnel . Tấm kính chắn , đ èn , qu ạt gió tạo thành một hộp kín (light box) khi chế tạo cần thêm các chi tiết để nâng cao độ sáng cũng như b ảo vệ đèn như chóa đèn , tản nhiệt nhôm và tấm chắn có khe sáng.
Simpo PDF Merge and Split Unregistered Version - http://www.simpopdf.com Trong hình b ạn thấy đ èn cao áp bố trí một góc chéo 45 độ vì kích thước của nó dài vượt quá mức cho phép của chiều ngang thùng máy trong trường hợp tâm đ èn trùng với tâm của fresnel. Vì đèn cao áp có công suất rất lớn 400W nên nếu dùng công tắc cơ khí sẽ sinh ra tia lửa điện không tốt cho thiết bị xung quanh nên tôi dùng rơ le chất rắn , ở phần sau sẽ nói kỹ đến cách chọn các linh kiện này. Với light box khá to như vậy thì phải d ùng tối thiểu hai quạt làm máy , qu ạt này hút không khí nóng ra ngoài . Bạn có thể dùng qu ạt 220V nối thẳng vào ngu ồn sau công tắc tuy nhiên nếu LCD của bạn chạy điện áp ad ator 12V thì ta có thể tận dụng hai cái quạt case rất dễ kiếm từ các nguồn máy tính cũ. Balat của đèn cao áp khá to và nặng nên được gắn vào phía ngoài của light box , bộ phận này cũng tỏa khá nhiều nhiệt nên cũng cần được làm mát Phần giữa của thùng máy sẽ là lăng kính fresnel , panel LCD và b ảng mạch điều khiển (control board ).Các phím bấm điều khiển LCD được bố trí vào mặt trên , control board được đ ưa ra mép ngoài để dể d àng ghép nối các jack tín hiệu Khoảng cách giữa fresnel và tâm đèn kho ảng 18cm , bạn có thể chế tạo một hệ cơ khí
Simpo PDF Merge and Split Unregistered Version - http://www.simpopdf.com để điều chỉnh khoảng cách này trong khoảng 17-20cm Phía trước của thùng máy là kính hội tụ (projec lens) ,kính được đặt ngay gần tiêu cự của fresnel và có thể điều chỉnh khoảng cách giữa màn ảnh và thấu kính (tạo focus) B Các mạch điện bổ trợ và điều khiển với cấu trú c thông thường thì bạn chỉ cần ghép nối các linh kiện lại với nhau theo nguyên lý là đã có thể chạy rồi nhưng trong khi chế tạo bạn cần thêm các mạch điện bổ trợ để làm cho máy chạy ổn định hơn ví dụ mạch điện điều khiển đèn cao áp thông minh ( đèn cao áp chỉ chạy khi có tín hiệu đồng bộ từ video card) mạch điều khiển quạt gió (thay đổi tốc độ cho phù hợp với nhiệt độ và chỉ ngừng quay sau khi đ ã làm nguội đèn ), mạch hiển thị nhiệt độ máy…
Simpo PDF Merge and Split Unregistered Version - http://www.simpopdf.com 1. mạch điều khiển quạt Sử dụng IC đo nhiệt độ 3 chân LM35D có sẵn trên thị trường (datasheet http://www.hep.upenn.edu/SNO/daq/parts/lm35dm.pdf), mạch sẽ điều khiển quạt gió chạy khi nhiệt độ của mạch tăng cao quá 40 độ (vặn chiết áp R6 để thay đổi nhiệt độ này) U3 là ổ n áp 7805 tạo điện áp 5volt cho mạch U2A so sánh ngưỡng vào nhiệt độ D1 chống điện áp ngược và Q1 chuyển mạch cho quạt mạch in 2 mạch hiển thị nhiệt độ : II Chọn lựa linh kiện và gia công cơ khí 1 . Màn hình LCD Có nhiề u loại màn cũ của các hãng khác nhau và loại nào làm cũng đ ược cả nhưng nếu bạn thích các phim hành đ ộng và game thì chọn loại nào có thời gian đáp ứng
Simpo PDF Merge and Split Unregistered Version - http://www.simpopdf.com ngắn nhất , thông thường là 16ms trở lại . màn nfren của hàn quốc sử dụng panel philip được sử dụng trong bài viết[/size=1] Nên chọn các màn hình chạy adaptor ngo ài 12V để dễ bố trí vì phần nguồn riêng nên control board nhỏ .Kích thước màn hình cũng khá quan trọng , để đảm bảo cho hình ảnh đẹp cả các góc thì chọn màn LCD nhỏ hơn lăng kính fresnel vì vùng hình ảnh sẽ xu ất hiện trong vùng sáng nên không b ị méo góc do ánh sáng qua fresnel sinh ra . Sau khi mua được LCD ta tiến hành bóc lấy panel
Simpo PDF Merge and Split Unregistered Version - http://www.simpopdf.com Nắp sau của máy đ ược tháo ra: tháo các con ốc xung quanh lồng sắt chứa control board background mầu trắng và cuối cùng là panel LCD mầu đen
Simpo PDF Merge and Split Unregistered Version - http://www.simpopdf.com chú ý : ” cực kỳ nhẹ tay và cẩn thận với panel LCD vì cable ma trận điều khiển LCD rất mỏng và d ễ bị rách , nếu bạn sơ ý làm rách dù chỉ 1 đường thì trên màn sẽ xuất hiện một đ ường deadpixel ngay, tệ hơn panel có thể sẽ không hoạt động đ ược !” 2.Lăng kính fresnel cấu trúc gồm các vòng tròn trên tấm plastic có tác dụng hội tụ ánh sáng giống như kính lúp nhưng có độ phóng đại thấp và có độ phủ ánh sáng trên một khu vực rộng
Simpo PDF Merge and Split Unregistered Version - http://www.simpopdf.com Chùm sáng hội tụ sau fresnel
Simpo PDF Merge and Split Unregistered Version - http://www.simpopdf.com Kính này ta có thể bóc ra từ overhead cũ (máy chiếu văn bản được in trên giấy trong) Mỗi lăng kính fresnel đều có một tiêu cự xác định theo mặt trước hoặc sau khi lắp cần chú ý đ ến mặt kính nếu không chùm sáng sẽ kô hội tụ đúng điểm tiêu cự được 3. Đèn cao áp Đèn cao áp có vai trò rất quan trọng trong việc thể hiện chất lượng của hình ảnh , nếu đèn công suất thấp thì ánh sáng không đủ cường độ để xuyên qua được panel LCD , Có nhiều loại đèn đ ể dùng cho máy chiếu như đèn sợi đốt , đèn xenon , đèn halogen tuy nhiên sau khi chọn lựa và so sánh tôi chọn bóng cao áp OSRAM 400W của Đức.Ưu điểm của bóng đèn này là không có dây tóc nên tuổi thọ rất cao đồng thời phát ra ánh sáng trắng (nhiệt độ mầu 4300K tương đương ánh sáng b an ngày) Chi tiết về các sản phẩm chiếu sáng OSRAM có thể xem tại site http://osram.com/osram_com/
Simpo PDF Merge and Split Unregistered Version - http://www.simpopdf.com
Simpo PDF Merge and Split Unregistered Version - http://www.simpopdf.com Khi cung cấp điện áp cao đến 5.000 V giữa hai điện cực, trong bầu khí sẽ xuất hiện một tia hồ quang (tương tự như khi hàn điện). Tia hồ quang sẽ làm bay hơi lượng muối kim loại nằm b ên trong bầu thủy tinh chứa khí metal. Trong va chạm với các phân tử muối bay hơi, các electron trong dòng hồ quang sẽ bị đẩy vào qu ỹ đạo có năng lượng cao hơn, đ ể rồi khi chúng quay về quỹ đạo ban đầu sẽ giải phóng một lượng bức xạ dư thừa, tạo ra ánh sáng. 4.Chóa đèn Là bộ phận khá quan trọng có nhiệm vụ tập trung năng lượng ánh sáng và hội tụ chúng vào tâm của fresnel , nếu chóa đ èn lệch điểm hội tụ sẽ sinh ra hình ảnh có bóng ma do sự phản xạ ánh sáng nhiều lần lên fresnel . Chính điểm này nên việc thiết kế chóa đèn đòi hỏi có độ chính xác về cơ khí rất cao . Thật khó để kiếm đ ược cái chóa đèn như mong mu ốn , thật tình cờ và thật… bất ngờ ! một lần đi siêu thị giúp vợ tôi kiếm được cái môi inox có hình parabol rất tốt dùng lửa đốt nóng , bẻ cong cán khoan lỗ và bắt vít vào thành hộp , để chóa hội tụ chính xác tôi dùng 4 con ố c có đệm lò xo đ ể chỉnh hướng chóa đ èn pic 5.Kính hội tụ (projec lens) Kính hội tụ làm nhiệm vụ phóng đại hình ảnh lên màn chiếu ,để đảm bảo cho hình ảnh không bị méo gối thì tiêu cự thấu kính phải dài kho ảng từ f= 300mm -500mm . Ống kính phải được thiết kế để có thể chỉnh độ hội tụ của hình ảnh (focus) Ở đây tôi dùng kính lúp có đường kính 90mm và tiêu cự f = 320mm , sử dụng ống nước phi 90 để gá thấu kính vào
Simpo PDF Merge and Split Unregistered Version - http://www.simpopdf.com
Simpo PDF Merge and Split Unregistered Version - http://www.simpopdf.com Dùng đoạn nối ống phi90 để làm ố ng bao bên ngoài và xẽ rãnh chéo cho ống di chuyển khi vặn tạo focus trên màn ảnh
Simpo PDF Merge and Split Unregistered Version - http://www.simpopdf.com 6.Cổng kết nối tín hiệu và lỗ thông gió
Simpo PDF Merge and Split Unregistered Version - http://www.simpopdf.com Dùng dao trổ khoét lỗ thông gió Gia công lỗ jack tín hiệu
