B n t ráp m ch tăng âm v i ic TDA2005 c a hãng Phillipsạ ự ạ ớ ủ

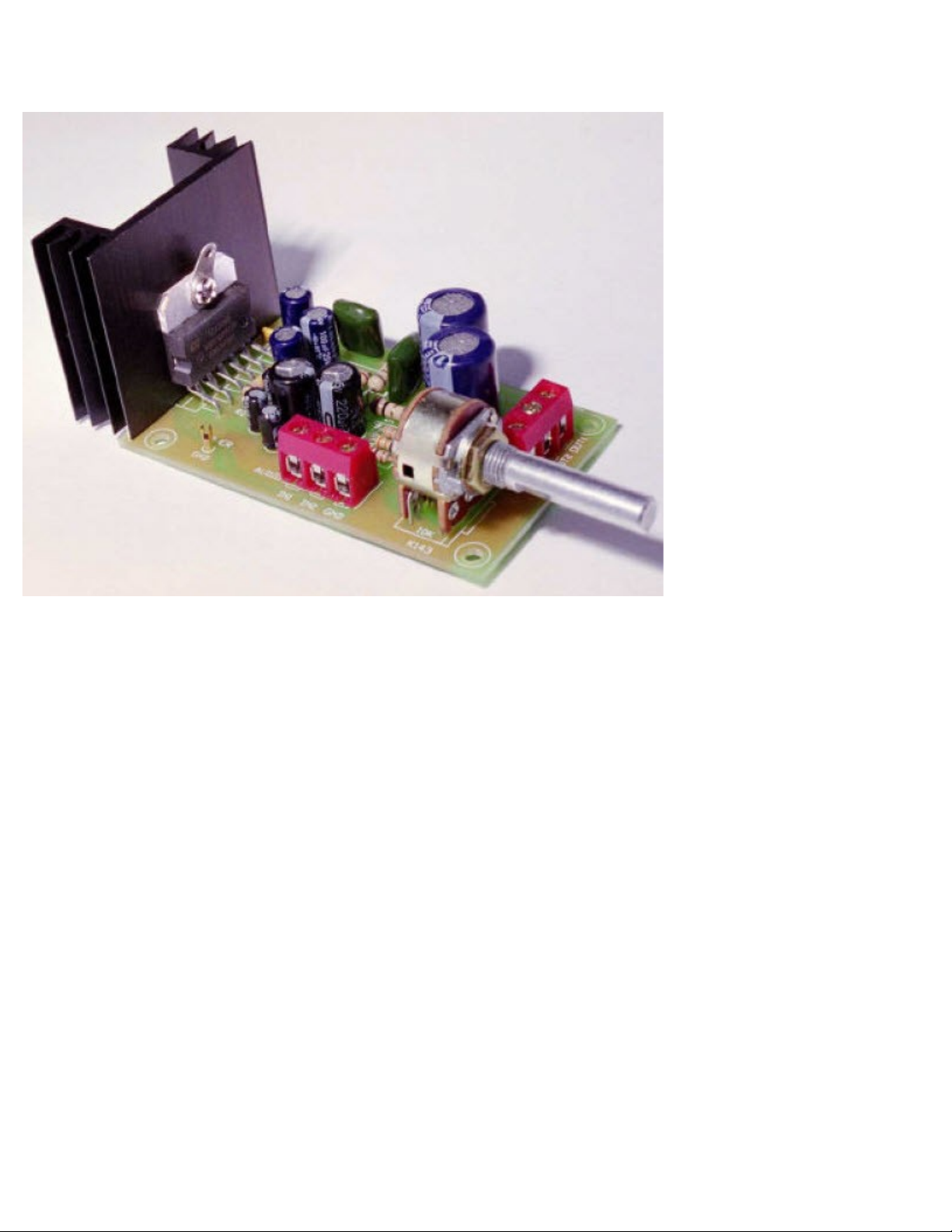

Hình ch p cho th y board m ch tăng âm ráp v i IC TDA2005. Đây là IC c a hãng Phillips, bên trong IC cóụ ấ ạ ớ ủ
2 t ng khu ch đ i gi ng nhau (cùng v i m t s m ch có ch c năng b o v ), và IC này có th ráp theoầ ế ạ ố ớ ộ ố ạ ứ ả ệ ể
ki u m ch tăng âm 2 kênh , m i kênh 10W x2 v i Loa 2 Ohm (Dùng nghe âm thanh d ng Stereo)ể ạ ỗ ớ ạ hay ráp
theo ki u m ch tăng âm mono d ng c u cân b ng có công su t 20W v i loa 4 Ohm(BTL). ể ạ ạ ầ ằ ấ ớ
TDA2005 có các u đi m sauư ể :
* Có m ch b o v ng ra d ng DC, AC.ạ ả ệ ả ạ
* Có m ch b o v tránh quá nhi t.ạ ả ệ ệ
* Có m ch ch u quá áp ngu n.ạ ị ồ
* Có m ch tránh h do ch m Loa.ạ ư ạ
* Có m ch b o v tránh quá công su t.ạ ả ệ ấ

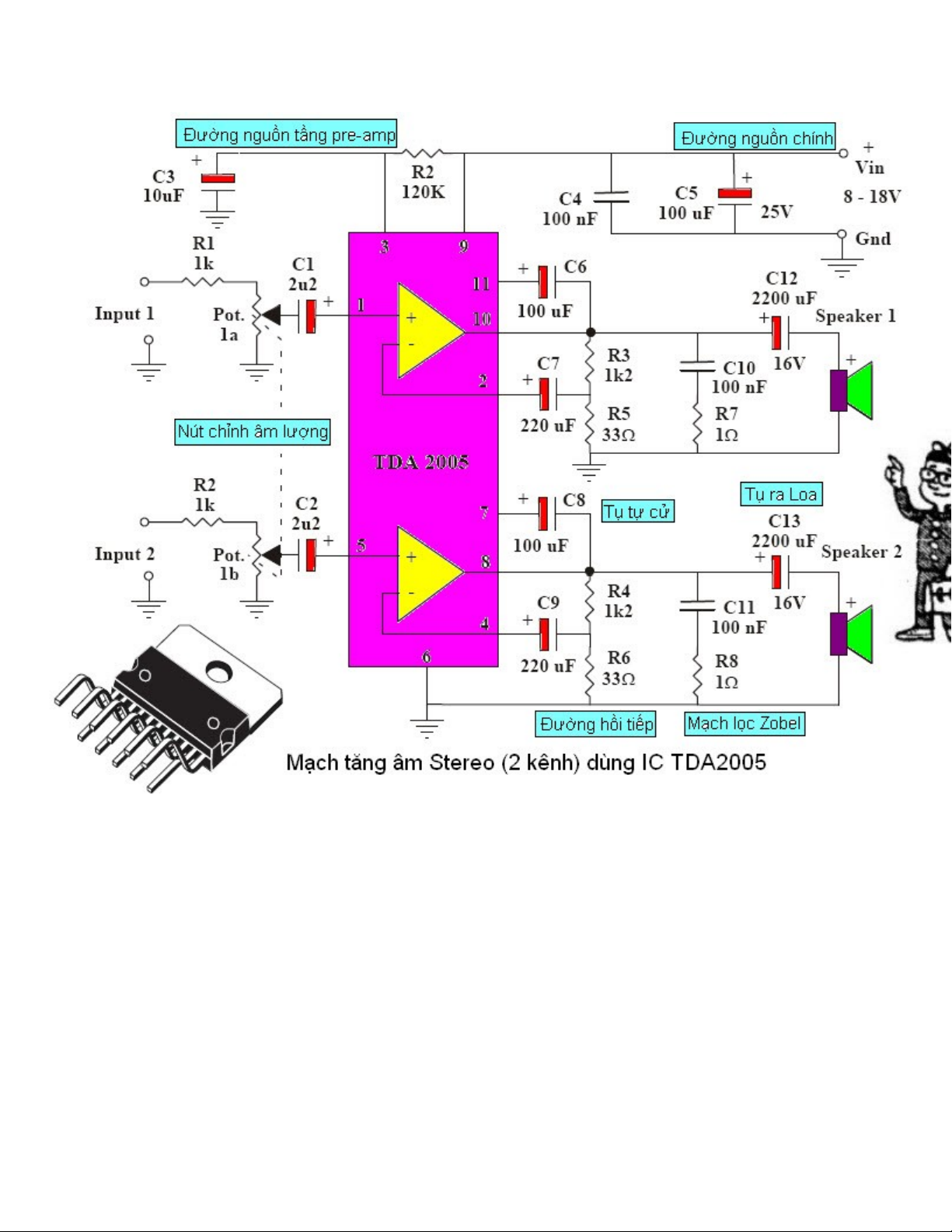

Hình 1: Cho th y cách ráp m ch tăng âm ki u 2 kênh (D ng Stereo, v i 2 đ ng vào đ c l p nhau).ấ ạ ể ạ ớ ườ ộ ậ
Gi i thích s đ m ch đi nả ơ ồ ạ ệ :
B n th y trongạ ấ TDA2005 có 2 t ng khu ch đ i gi ng nhau.ầ ế ạ ố Do v y có th ráp IC theo ki u m ch khu chậ ể ể ạ ế
đ i 2 kênh (Có th dùng cho d ng âm thanh Stereo), lúc đó các ph ki n (đi n tr , t đi n) dùng thêm bênạ ể ạ ụ ệ ệ ở ụ ệ
ngoài c a 2 m ch khu ch đ i s gi ng nhau, công d ng c a các ph ki n nh sau:ủ ạ ế ạ ẽ ố ụ ủ ụ ệ ư
* Tín hi u cho vào trên chân 1 cho kênh 1 (hay chân 15 cho kênh 2)ệ, v i t liên l c là 2.2uF và đi n trớ ụ ạ ệ ở
gi m biên s a méo phi tuy n 1K, m ch dùng chi t áp đôi 50K làm nút ch nh Volumeả ử ế ạ ế ỉ .
* Chân s 2 (hay chân 4 cho kênh 2)ố là ng vào c a đ ng h i ti p ngh ch, tín hi u l y ng ra trên chânả ủ ườ ồ ế ị ệ ấ ở ả
s 10 (hay chân 8 cho kênh 2), tín hi u này qua c u gi m áp v i đi n tr 1.2K và 33 Ohm, qua t liên l cố ệ ầ ả ớ ệ ở ụ ạ
220uF h i ti p ngh ch v chân 2 (hay chân 4 cho kênh 2), nó có tác d ng s a méo ti ng, tlàmồ ế ị ề ụ ử ế gi m ti ngả ế
ù, nh ng đ ng h i ti p ngh ch này s làm gi m đ l i c a m ch tăng âm.ư ườ ồ ế ị ẽ ả ộ ợ ủ ạ
Ghi chú: B n có th đi u ch nh tr s c a đi n tr 33 Ohm đ thay đ i đ l i c a m ch tăng âm. ạ ể ề ỉ ị ố ủ ệ ở ể ổ ộ ợ ủ ạ
N u tăng tr s c a đi n tr này, m c đ h i ti p ngh ch l n s làm cho ch t l ng âm thanh nghe hayế ị ố ủ ệ ở ứ ộ ồ ế ị ớ ẽ ấ ượ
h n nh ng ti ng s nh , n u gi m tr c a đi n tr này, ti ng s nghe l n h n nh ng ch t l ng âmơ ư ế ẽ ỏ ế ả ị ủ ệ ở ế ẽ ớ ơ ư ấ ượ
thanh s kém. ẽ
* Chân 11 (hay chân 7 cho kênh 2) dùng đ nh n tín hi u h i ti p thu n, nó có tác d ng làm m ch t cể ậ ệ ồ ế ậ ụ ạ ự ử
nh m gi cho biên đ tín hi u kéo đ y ng ra đ c cân b ng. đây ng i ta dùng t h i ti p t cằ ữ ộ ệ ẩ ở ả ượ ằ Ở ườ ụ ồ ế ự ử
100uF.
* Chân 10 (hay chân 8 cho kênh 2) là ng ra, đây t 2200uF là t c p dòng kéo đ y làm rung màn loa,ả ở ụ ụ ấ ẩ
ngang Loa có m ch l c Zobel v i t 100nF và đi n tr 1 Ohm, công d ng c a m ch l c Zobel là làm cânạ ọ ớ ụ ệ ở ụ ủ ạ ọ
b ng tr kháng c a Loa trong dãy âm t n.ằ ở ủ ầ
* Chân 6 cho n i masse đ l y dòng (dòng đi n t ch y vào IC qua chân s 6), đ ng ngu n B+ c p choố ể ấ ệ ử ả ố ườ ồ ấ
chân s 9, đây đ t t l c ngu n 100uF, t nh 100nF có tác d ng l c b nhi u vùng t n s cao. Dùngố ở ặ ụ ọ ồ ụ ỏ ụ ọ ỏ ễ ầ ố
m ch l c v i đi n tr 120K và t 10uF đ có đ ng ngu n c p cho t ng ti n khu ch đ i, đ ng ngu nạ ọ ớ ệ ở ụ ể ườ ồ ấ ầ ề ế ạ ườ ồ
pre-amp c p cho IC trên chân s 3, m ch l c đ t trên đ ngấ ố ạ ọ ặ ườ ngu n nh m tránh hi n t ng dao đ ngồ ằ ệ ượ ộ
booting, nó t o ra ti ng n nghe nh ti ng tàu ch y Loa.ạ ế ổ ư ế ạ ở
IC TDA2005 có th làm vi c v i m c ngu n DC trên chân s 9, ngu n DC t 8V đ n 18V. Chúng ta bi tể ệ ớ ứ ồ ố ồ ừ ế ế
công su t l y ra trên Loa c a lo i m ch tăng âm này, ph thu c vào m c áp Vcc c a ngu n nuôi và trấ ấ ủ ạ ạ ụ ộ ứ ủ ồ ở
kháng RL c a loa.ủ

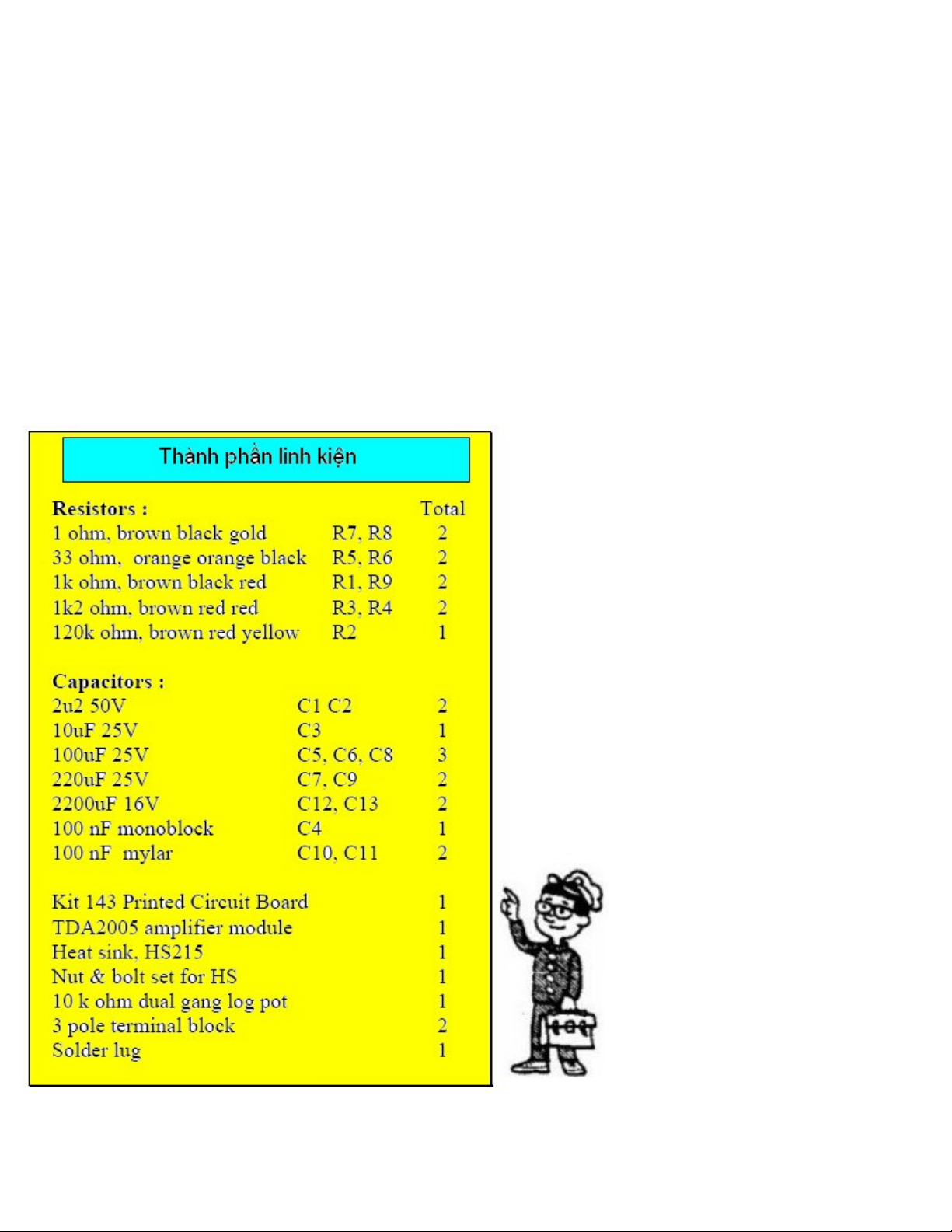

Hình 2: B ng li t kê các linh ki n dùng trong s đ m ch tăng âm trên.ả ệ ệ ơ ồ ạ
