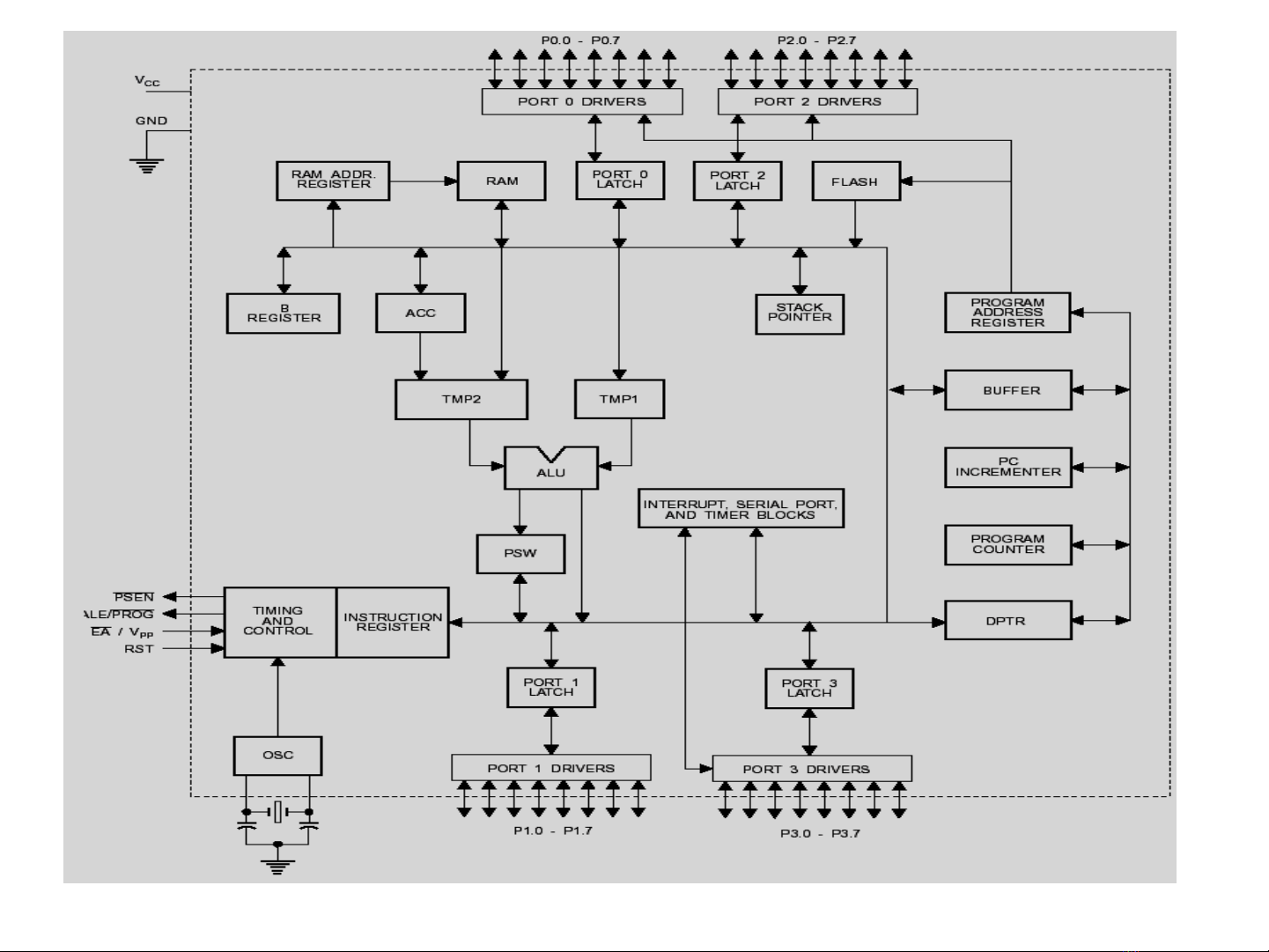

̀ ̉ VI ĐIÊU KHIÊN Chương I: TÔNG QUAN VỀ VI ĐIÊU KHIÊN 8951 ̉ ̀ ̉ ̉ I. Tông quan: - Thuôc họ MOS-51 ̣ - Có dung lượng nhớ 4Kb flash ROM để lưu trữ mã lênh (chương trinh), thời gian ghi ̣ ̀ ́ ́ xoa lên đên 1000 lâǹ - Tân số lam viêc: 0Hz – 20Mhz ̀ ̀ ̣ - Bộ nhớ RAM nôi 128 byte, 8 bit ̣ ́ ́ ̣ ̀ ̉ - Cung câp 32 tin hiêu điêu khiên I/O - Có 2 bộ timer/counter 16 bit - Có 5 nguôn ngăt ̀ ́ - Hỗ trợ truyên thông nôi tiêp bât đông bộ ̀ ́ ́ ́ ̀ - Có 40 chân - Sử dung điên ap cung câp 5VDC ̣ ̣ ́ ́ 1
2
II. Sơ đồ chân: U1 39 21 40 38 P0.0/AD0 P2.0/A8 22 1 37 P0.1/AD1 P2.1/A9 23 2 36 P0.2/AD2 P2.2/A10 24 3 35 P0.3/AD3 P2.3/A11 25 34 P0.4/AD4 P2.4/A12 26 33 P0.5/AD5 P2.5/A13 27 32 P0.6/AD6 P2.6/A14 28 P0.7/AD7 P2.7/A15 AT89C51 1 10 2 P1.0 P3.0/RXD 11 10 31 3 P1.1 P3.1/TXD 12 4 P1.2 P3.2/INT0 13 5 P1.3 P3.3/INT1 14 6 P1.4 P3.4/T0 15 7 P1.5 P3.5/T1 16 8 P1.6 P3.6/WR 17 P1.7 P3.7/RD 19 30 18 XTAL1 ALE/PROG 29 XTAL2 PSEN 31 9 EA/VPP RST 20 21 AT89C51 3
́ ̀  Nhom chân nguôn: ̣ ́ ́ - VCC: chân 40, điên ap cung câp 5VDC - GND: chân 20 D1 T1 (220V-9V) U2 LM7805 J1 - + 1 3 VIN VOUT J2 = 5VDC GND C1 C2 2 104 >1000uF  Chân RESET: chân 9, tac đông cao (trong thời gian tôi thiêu 2 chu kì may) cho phep ́ ̣ ́ ̉ ́ ́ khởi đông lai hệ thông. ̣ ̣ ́ VCC RESET SW C1 10uF/50V CHÂN 9 R1 10k 4
 Nhom chân dao đông: gôm chân 18 và chân 19, cho phep ghep nôi thach anh vao mach dao ́ ̣ ̀ ́ ́ ́ ̣ ̀ ̣ ̣ ̀ ̉ đông bên trong vi điêu khiên C1 CHÂN 18 33p C2 CHÂN 19 12Mhz/ 11.0592Mhz 33p  Chân chon bộ nhớ chương trinh: chân 31 (EA/VPP) ̣ ̀ - Chân 31 nôi mass: sử dung bộ nhớ chương trinh bên ngoai vi điêu khiên ́ ̣ ̀ ̀ ̀ ̉ - Chân 31 nôi VCC: sử dung bộ nhớ chương trinh (4Kb) bên trong vi điêu khiên ́ ̣ ̀ ̀ ̉ VCC SW 31 5
́ ̀ ̉ ̀  Nhom chân điêu khiên vao/ra:  Port 01: - Kí hiêu P1, gôm 8 chân I/O từ 1 đên 8 ̣ ̀ ́ chân 1 2 3 4 5 6 7 8 Tiń P1.0 P1.1 P1.2 P1.3 P1.4 P1.5 P1.6 P1.7 hiêu ̣ ́ ́ - Câu truc bên trong: 89C51 VCC ~5K DATA READ PIN DATA WRITE P1/P2/P3 6
 Port 02: - Kí hiêu P2, gôm 8 chân đa hợp I/O và đia chỉ cao, từ chân 21 đên 28 ̣ ̀ ̣ ́ chân 21 22 23 24 25 26 27 28 Tiń P2.0/ P2.1/ P2.2/ P2.3/ P2.4/ P2.5/ P2.6/ P2.7/ hiêu ̣ A8 A9 A10 A11 A12 A13 A14 A15 Khi không sử dung bộ nhớ ngoai, P2 sử dung như cac I/O; khi sử dung bộ nhớ ngoai, ̣ ̀ ̣ ́ ̣ ̀ P2 thay thế 8 chân đia chỉ cao để giao tiêp với IC nhớ. ̣ ́ ́ ́ ́ - Câu truc bên trong: giông P1  Port 0: - Kí hiêu P0, gôm 8 chân đa hợp I/O, đia chỉ thâp và dữ liêu, từ chân 39 đên 32 ̣ ̀ ̣ ́ ̣ ́ chân 39 38 37 36 35 34 33 32 Tiń P0.0/ P0.1/ P0.2/ P0.3/ P0.4/ P0.5/ P0.6/ P0.7/ hiêu ̣ AD0 AD1 AD2 AD3 AD4 AD5 AD6 AD7 7
Khi không sử dung bộ nhớ ngoai, P0 sử dung như cac I/O; khi sử dung bộ nhớ ngoai, ̣ ̀ ̣ ́ ̣ ̀ P0 thay thế 8 chân đia chỉ thâp và dữ liêu để giao tiêp với IC nhớ. ̣ ́ ̣ ́ P0 A0-A7 D0-D7 A15-A0 CHÂN 30 ALE IC NHỚ D7-D0 P2 A8-A15 89C51 VCC ́ ́ ̉ - Câu truc bên trong cua P0: K Ohm 2 DATA READ SW 1 PIN DATA WRITE (P0) 8
 Port 03: - Kí hiêu P3, gôm 8 chân đa hợp I/O và cac tin hiêu khac, từ chân 10 đên 18 ̣ ̀ ́ ́ ̣ ́ ́ chân 10 11 12 13 14 15 16 17 Tiń P3.0/ P3.1/ P3.2/ P3.3/ P3.4/ P3.5/ P3.6/ P3.7/ hiêu ̣ RxD TxD INT0 INT1 T0 T1 WR RD • RxD: chân nhân dữ liêu nôi tiêp bât đông bộ (UART: The Universal ̣ ̣ ́ ́ ́ ̀ Asynchronous Receiver/Transmitter ) • TxD: chân truyên dữ liêu nôi tiêp bât đông bộ ̀ ̣ ́ ́ ́ ̀ • INT0: chân cung câp tin hiêu ngăt ngoai 0 (external interrupt), tac đông thâp ́ ́ ̣ ́ ̀ ́ ̣ ́ • INT1: chân cung câp tin hiêu ngăt ngoai 1 ), tac đông thâp ́ ́ ̣ ́ ̀ ́ ̣ ́ • T0: chân cung câp xung cho bộ counter 0 ́ • T1: chân cung câp xung cho bộ counter 1 ́ • WR: chân cung câp tin hiêu điêu khiên ghi bộ nhớ ngoai, tac đông thâp ́ ́ ̣ ̀ ̉ ̀ ́ ̣ ́ 9 • RD: chân cung câp tin hiêu điêu khiên đoc bộ nhớ dữ liêu ngoai, tac đông thâp ́ ́ ̣ ̀ ̉ ̣ ̣ ̀ ́ ̣ ́
́ ́  Cac chân khac: ́ ́ ̣ ̀ ̉ ̣ - Chân PSEN (program store enable), chân 29: chân cung câp tin hiêu điêu khiên đoc vung nhớ chương trinh bên ngoai ̀ ̀ ̀ ́ ́ ̣ ̀ ̉ ́ - Chân ALE (address latch enable), chân 30: cung câp tin hiêu điêu khiên cho phep chôt 8 bit đia chỉ thâp khi giao tiêp với bộ nhớ ngoai. ́ ̣ ́ ́ ̀ P0: AD0--AD7 U1 3 2 4 D0 Q0 5 7 D1 Q1 6 8 D2 Q2 9 13 D3 Q3 12 14 D4 Q4 15 17 D5 Q5 16 18 D6 Q6 19 ALE D7 Q7 A0-A7 11 1 LE OE 74LS373 P0 A0-A7 D0-D7 CHÂN 30 ALE 10
III. Môt số thiêt kế phân cứng cơ ban: ̣ ́ ̀ ̉ ́ ́ ́ 1. Giao tiêp phim nhân: - Phim tac đông thâp (hinh a): đoc vao mức 0 là phim đang nhân, mức 1 là phim ́ ́ ̣ ́ ̀ ̣ ̀ ́ ́ ́ không nhâń 89C51 89C51 VCC VCC VCC SW ~5K ~5K DATA READ DATA READ PIN PIN DATA WRITE P1/P2/P3 DATA WRITE P1/P2/P3 R1 SW ̀ Hinh a ̀ Hinh b - Phim tac đông cao (hinh b): đoc vao mức 1 là phim đang nhân, mức 0 là phim ́ ́ ̣ ̀ ̣ ̀ ́ ́ ́ không nhâń 11
- Thiêt kế giao tiêp ban phim sai (hinh a): ́ ́ ̀ ́ ̀ 89C51 VCC VCC SW ~5K DATA READ PIN DATA WRITE P1/P2/P3 2. Điêu khiên trực tiêp thiêt bị công suât nho: ̀ ̉ ́ ́ ́ ̉ 89C51 89C51 VCC VCC ~5K R1 LED ~5K R1 LED DATA READ VCC DATA READ PIN PIN DATA WRITE P1/P2/P3 DATA WRITE P1/P2/P3 ́ đung sai 12
3. Điêu khiên thiêt bị công suât lớn: ̀ ̉ ́ ́ - Thiêt bị DC: có thể dung mach đêm đao hoăc không đao để ghep nôi với tai DC ́ ̀ ̣ ̣ ̉ ̣ ̉ ́ ́ ̉ V+ R1 Q1 89C51 VCC SW1 LOAD ~5K (DC) DATA READ PIN DATA WRITE P1/P2/P3 R2 Q2 13
- Thiêt bị AC: có thể dung relay hoăc quang triac ghep nôi điêu khiên ́ ̀ ̣ ́ ́ ̀ ̉ LAMP V+ RELAY 5 3 D1 1 4 89C51 2 R3 VCC Q3 V1 SW ~5K DATA READ VCC LAMP PIN R6 R5 DATA WRITE P1/P2/P3 270 U1 10K T1 6 1 R4 Q4 2 V2 4 MOC3020 BT134-600E 14
IV. Tổ chức bộ nhớ: 1. Bộ nhớ trong: - Vung nhớ chương trinh: gôm 4Kb, được đanh đia chỉ từ 0 – 4095 (000H-FFFH), ̀ ̀ ̀ ́ ̣ dung để chứa mã lênh (chương trinh cua người dung), vung nhớ nay chỉ được sử dung khi chân ̀ ̣ ̀ ̉ ̀ ̀ ̀ ̣ 31 cua vi điêu khiên được nôi nguôn Vcc ̉ ̀ ̉ ́ ̀ - Vung nhớ dữ liêu: gôm 128 byte RAM, được đanh đia chỉ từ 0 – 127 (00-7FH) ̀ ̣ ̀ ́ ̣ 7FH Vung nhớ truy xuât byte ̀ ́ 2FH ́ Truy xuât byte: 20-2FH Vung nhớ truy ̀ ́ xuât byte/ bit ́ Truy xuât bit: 128 bit, 20H đia chỉ từ 00H đên 7FH ̣ ́ 07H R7 Vung nhớ truy xuât byte ̀ ́ 01H R1 15 00H R0
2. Bộ nhớ ngoai: ̀ - Vung nhớ chương trinh: 89C51 có khả năng quan lý vung không gian nhớ lên đên ̀ ̀ ̉ ̀ ́ 64Kb (do có 16 tin hiêu đia chi), được đanh đia chỉ từ (0000H-FFFFH), dung để chứa mã lênh ́ ̣ ̣ ̉ ́ ̣ ̀ ̣ (chương trinh cua người dung), vung nhớ nay chỉ được sử dung khi chân 31 cua vi điêu khiên ̀ ̉ ̀ ̀ ̀ ̣ ̉ ̀ ̉ được nôi mass. ́ P0 A0-A7 Mã lênh ̣ A15-A0 CHÂN 30 ALE IC NHỚ D7-D0 P2 A8-A15 RD PSEN RD 16
- Vung nhớ dữ liêu: 89C51 có khả năng quan lý vung không gian nhớ dữ liêu lên đên ̀ ̣ ̉ ̀ ̣ ́ 64Kb (do có 16 tin hiêu đia chi), được đanh đia chỉ từ (0000H-FFFFH), dung để chứa dữ liêu. ́ ̣ ̣ ̉ ́ ̣ ̀ ̣ P0 Dữ liêu từ ̣ A0-A7 IC nhớ A15-A0 CHÂN 30 ALE IC NHỚ D7-D0 P2 A8-A15 RD RD Chu kì đoc bộ nhớ ̣ 17
P0 Dữ liêu từ ̣ A0-A7 89C51 A15-A0 CHÂN 30 ALE IC NHỚ D7-D0 P2 A8-A15 WR WR Chu kì ghi bộ nhớ 18
