Anten và truyền sóng
Lecturer: M.Eng. P.T.A. Quang
TRUYỀN SÓNG VÔ TUYẾN
1. Giới thiệu
2. Quá trình truyền sóng trong không gian
3. Truyền sóng trong tầng đối lưu
4. Truyền sóng trong tầng điện ly
5. Sóng mặt
6. Truyền sóng với tần số thấp và cực thấp
1. Giới thiệu
Sóng điện từ truyền trong bầu khí quyển của trái đất.
Dải tần: 100Hz ELF (Extremely low frequency) 300GHz EHF (Extremely high
frequency)
Tầng đối lưu (troposphere): vùng thấp của khí quyển (thấp hơn 10km)
Tầng điện ly (ionoshpere): từ 50 km đến 1000 km
Ảnh hưởng đến sóng: phản xạ, khúc xạ, nhiễu xạ, tán xạ, suy hao, phân cực
Giới thiệu

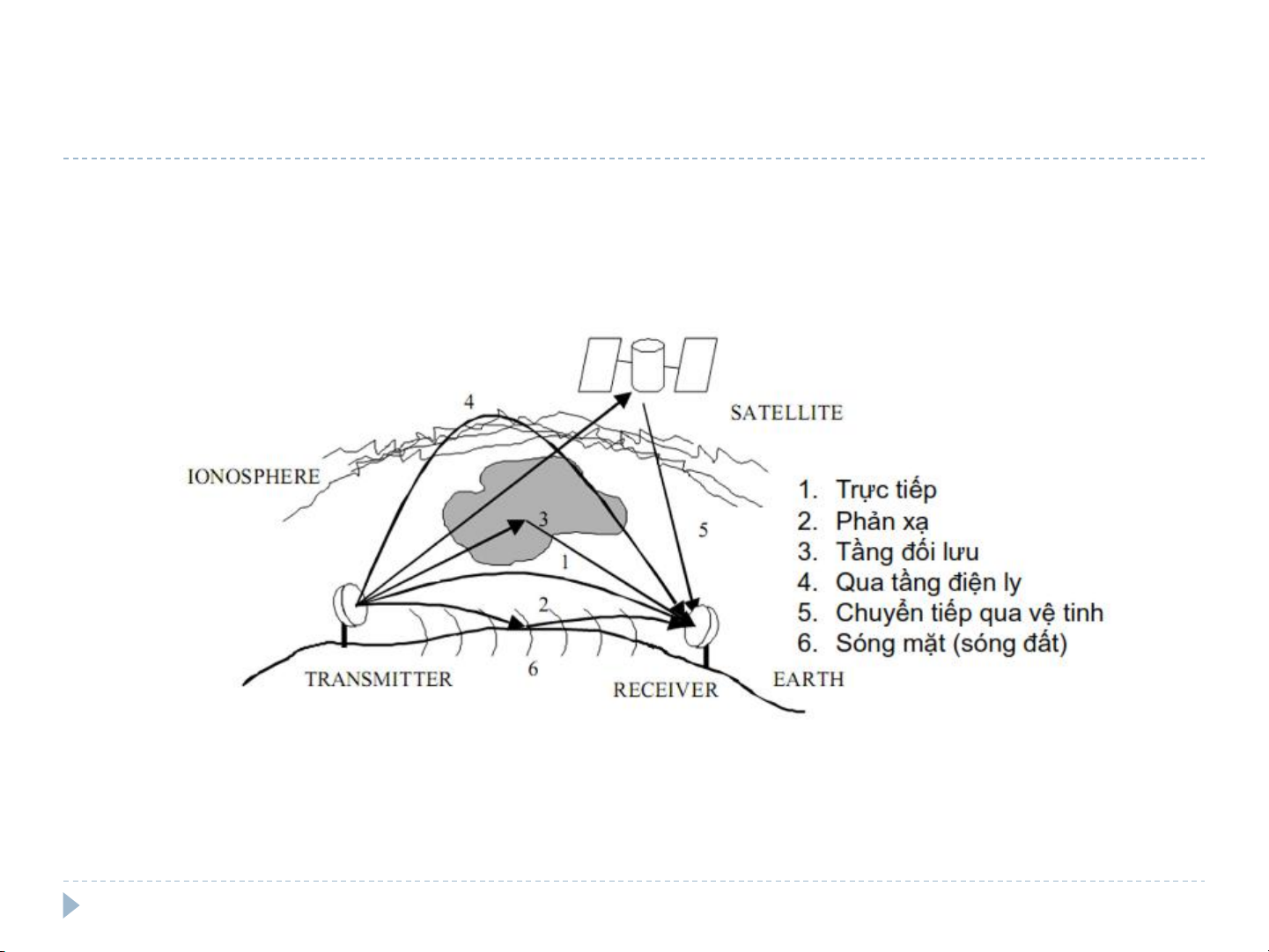

Các hiện tượng ảnh hưởng đến truyền sóng vô tuyến và
ứng dụng

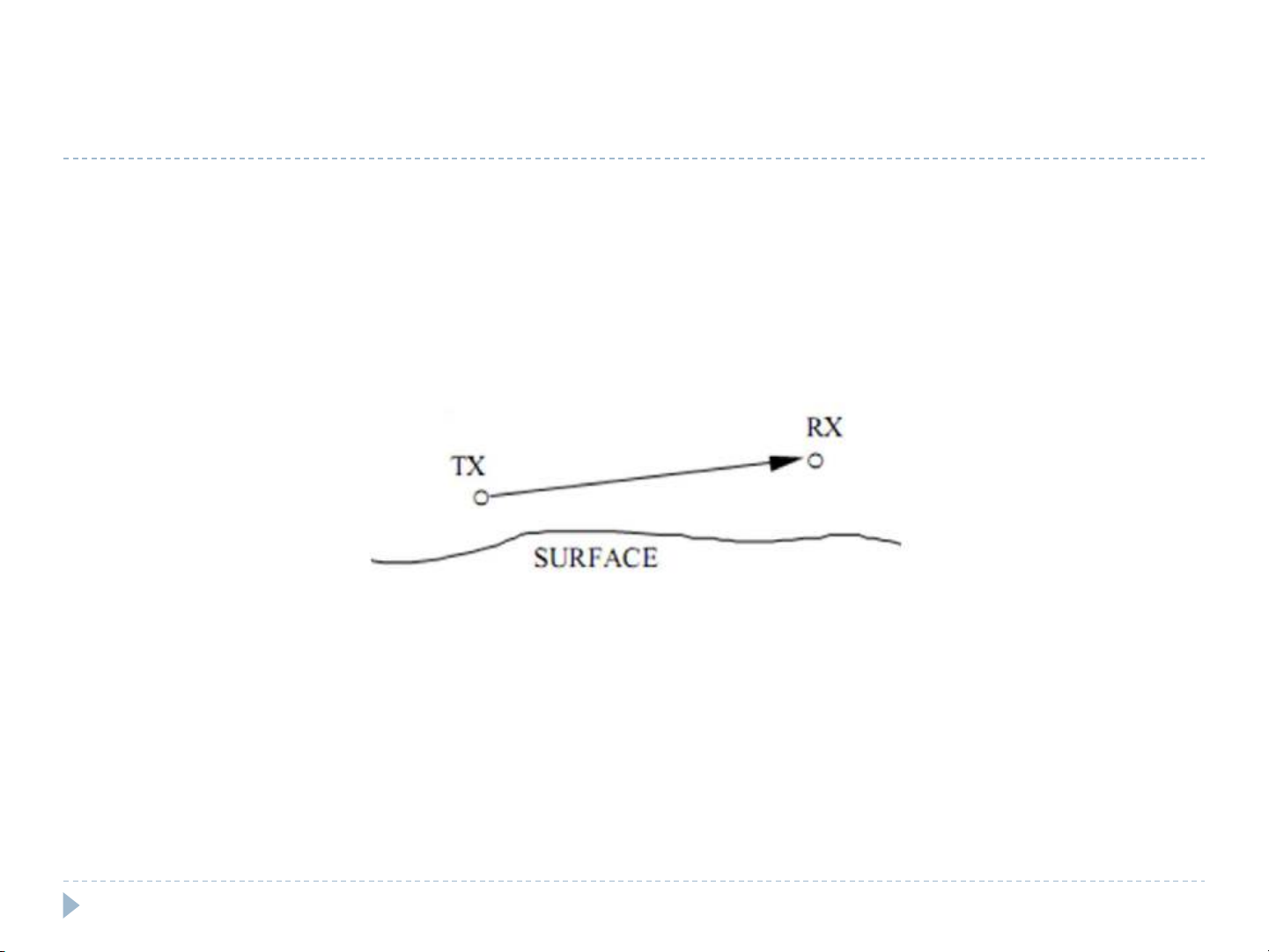

1. Sóng trực tiếp (line of sight): radar, tuyến
SHF từ mặt đất đến vệ tinh
Giới thiệu

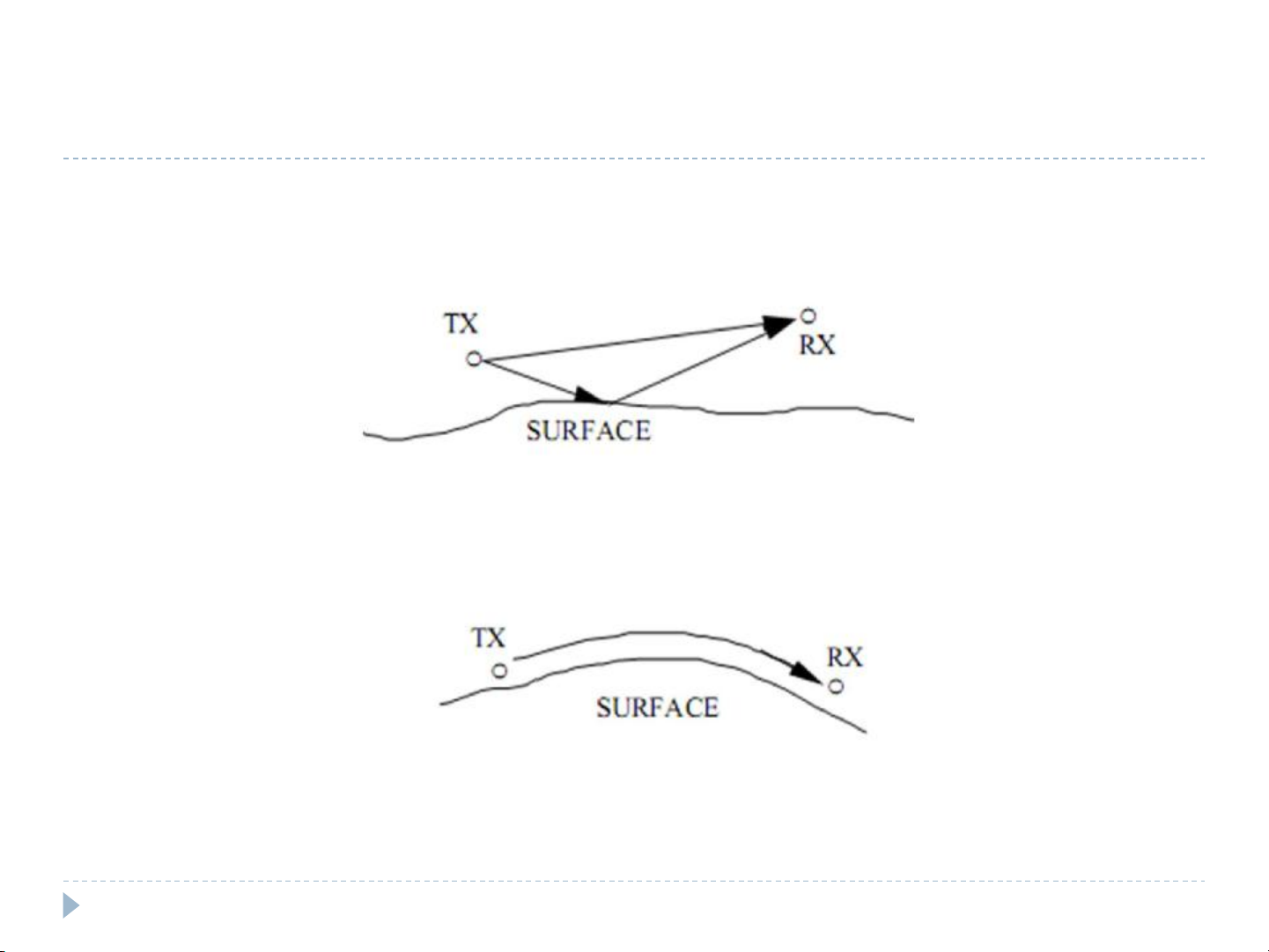

2. Sóng trực tiếp cộng với phản xạ của mặt đất: VHF –
UHF broadcast, ground to air, air to air
3. Sóng mặt (sóng đất): AM broadcast, thông tin hàng hải
tầm ngắn
