Chương 2: Thiết kế phôi đúc
2
DWE Department of Welding and Metal Technology /. Add: 306C1 - Dai Co Viet Str. No.1 - Hanoi – Vietnam / Tel.: +84. (04). 8692204
2.1. Yêu cầu cơ bản khi thiết kế kết cấu phôi đúc
2.2. Các nguyên tắc cơ bản khi thiết kế phôi đúc
2.2.1. Nguyên tắc về công nghệ chế tạo khuôn
2.2.2. Nguyên tắc về gia công cơ khí
2.2.3. Nguyên tắc về tính đúc của vật liệu
Chương 2: Thiết kế phôi đúc
3
DWE Department of Welding and Metal Technology /. Add: 306C1 - Dai Co Viet Str. No.1 - Hanoi –Vietnam / Tel.: +84. (04). 8692204
2.1. Yêu cầu cơ bản khi thiết kế kết cấu phôi đúc
Kt cu vt đc
tc đng trc tip
Qu trình công nghệ làm khuôn, lõi
S kt tinh vt đc
S hình thành cc tổ chức và cc khuyt tt
Kết cấu đúc hợp lý tạo chất lượng sp cao, giá thành hạ,
gia công cắt gọt dễ dàng
4
DWE Department of Welding and Metal Technology /. Add: 306C1 - Dai Co Viet Str. No.1 - Hanoi – Vietnam / Tel.: +84. (04). 8692204

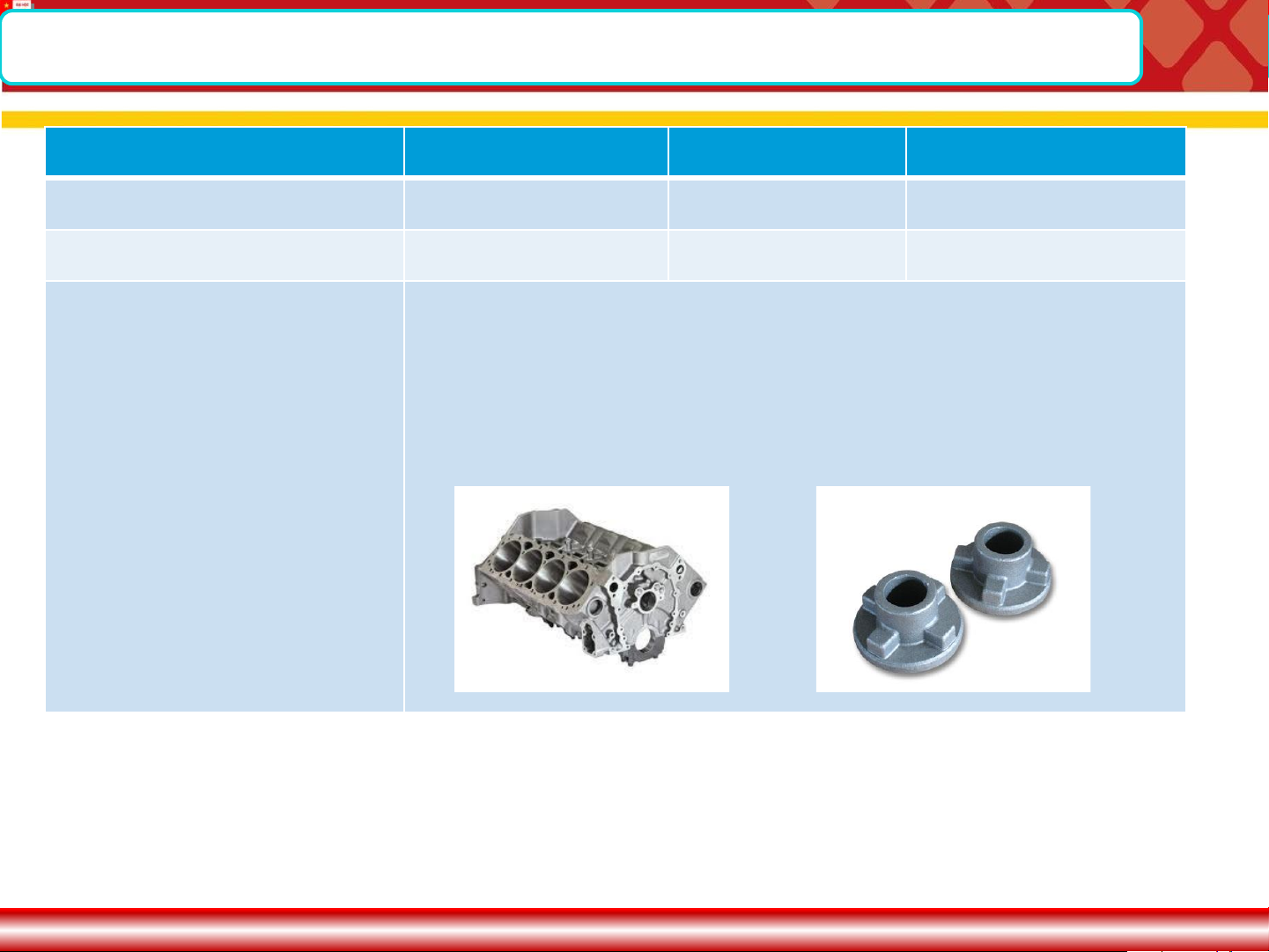

2.1. Cấu tạo các bộ phận của phôi đúc
Chỉ
tiêu:
Khối
lượng
Trung
bình (Kg)
Lớn
( Kg) rất lớn (Kg)
100
-500
500
-5000
>5000
Độ
phức tạp của kết
cấu
Tùy
thuộc vào tỉ số F/ V
Trong
đó F là diện thích bề mặt của vât đúc
V
là thể tích của vật đúc
F/V
càng lớn -> kết cấu càng phức tạp, lắm gân gờ
Ví
dụ :
Kết cấu đúc hợp lý tạo chất lượng sp cao, giá thành hạ, gia công cắt gọt dễ dàng
5
DWE Department of Welding and Metal Technology /. Add: 306C1 - Dai Co Viet Str. No.1 - Hanoi –Vietnam / Tel.: +84. (04). 8692204
2.2.1. Nguyên tắc về công nghệ chế tạo khuôn
2.2. Các nguyên tắc cơ bản khi thiết kế phôi đúc
Phụ thuộc vào các yếu tố về công nghệ làm khuôn:
-Mặt phân khuôn, cách lấy chi tiết
-Nếu là khuôn cát, đảm bảo dễ rút mẫu, chế tạo mẫu đơn giản
-Lõi (thao) có số lượng ít, dễ định vị trong lòng khuôn....
Để thiết kế hợp lý, trước đó người thiết kế cần nắm được sơ bộ cách thiết kế khuôn
đúc: mặt phân khuôn, cách rút mẫu, quy trình gia công... ( sẽ đề cập trong chương 3)

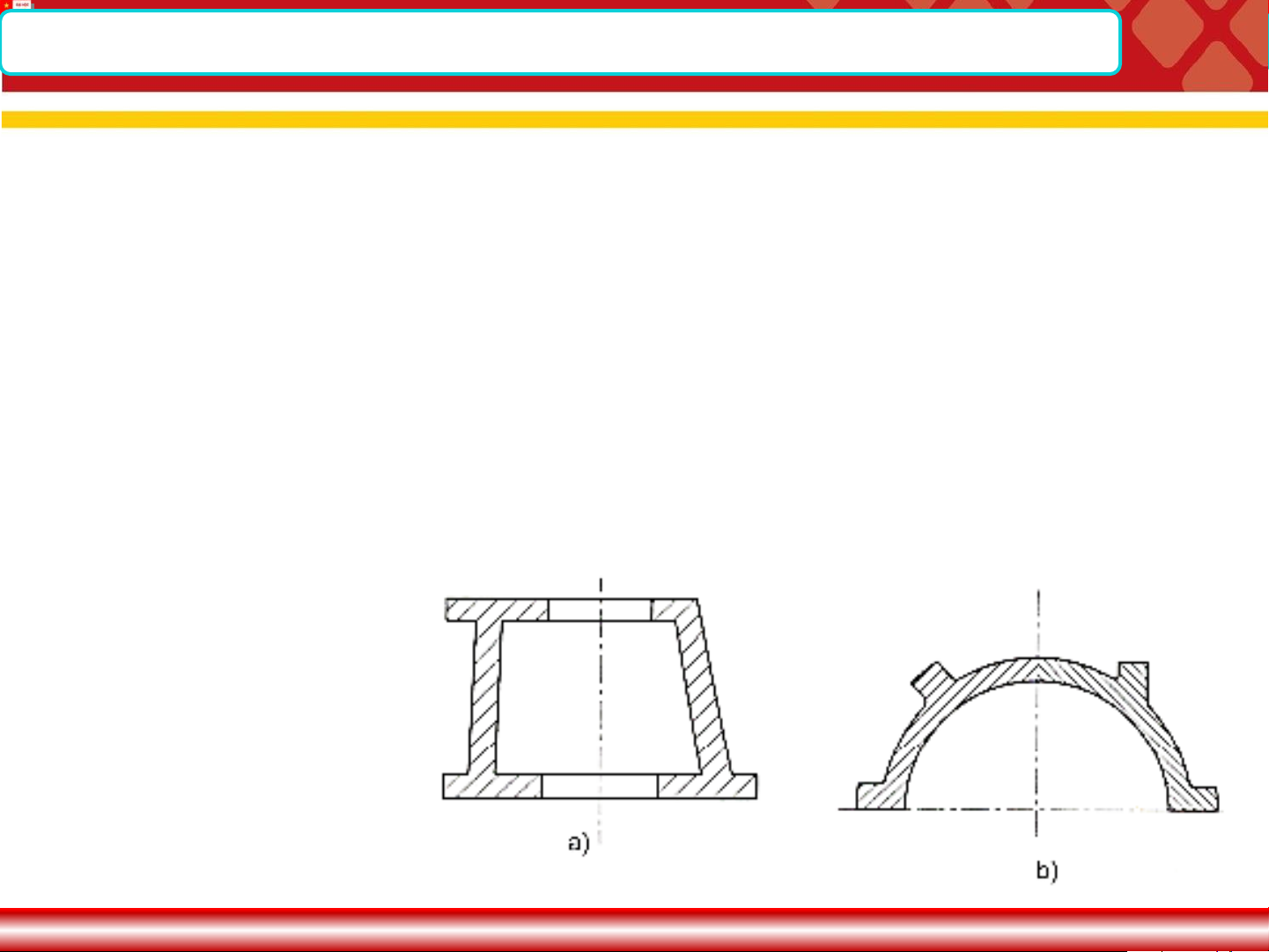

Ví dụ: đánh giá 2 chi tiết ở hình
bên
