Máy Điện Một Chiều
Chương 10

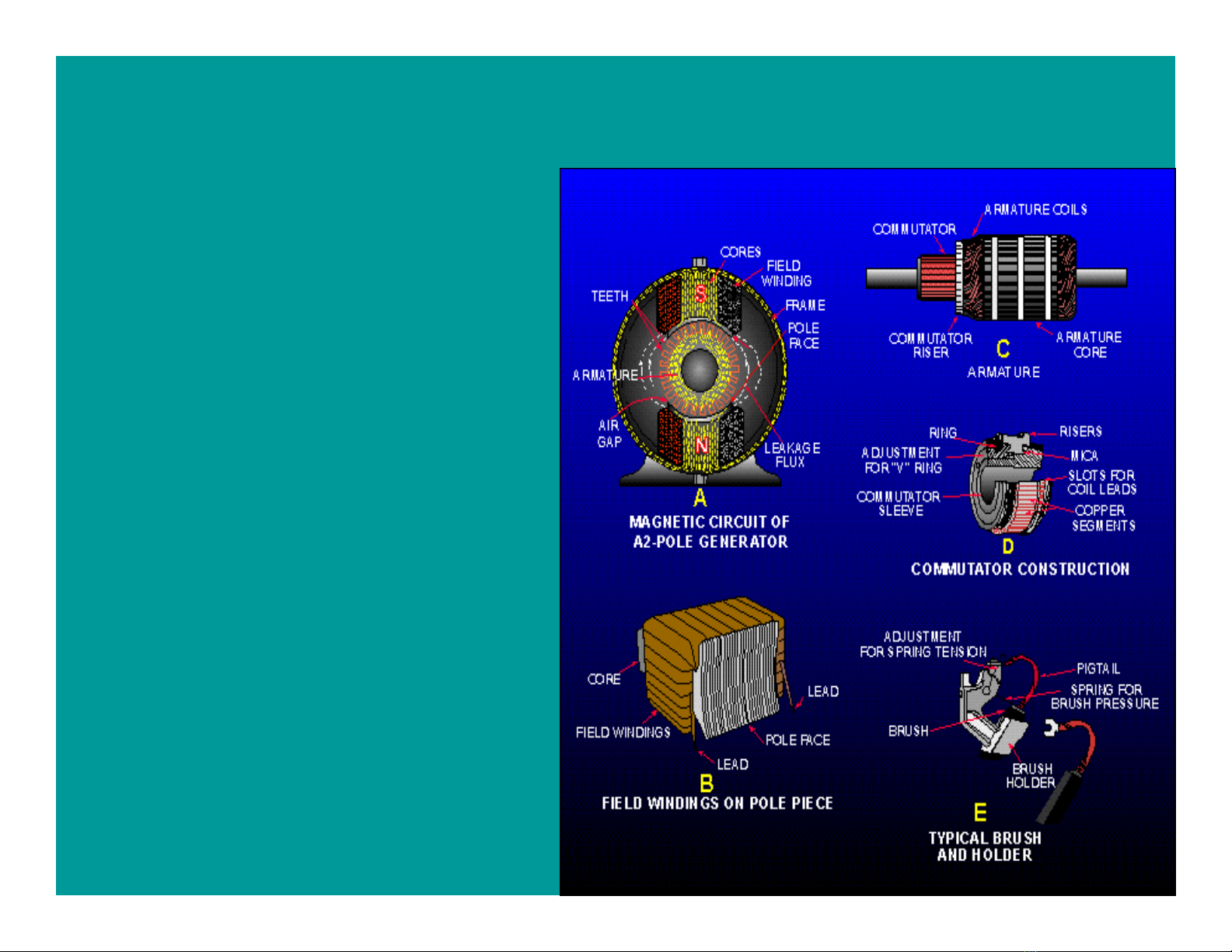

10.1.Cấu tạo máy phát điện một chiều
Gồm hai phần chính:
1. Xtato ( phần cảm)
2. Rôto (phần ứng)
10.1.1. Xtato
Phần cảm, gồm lõi thép bằng thép đúc, có các cực từ
chính gắn với vỏ máy, và các dây quấn cực từ là dây
quấn kích từ.
10.1.2. Rôto
Gồm lõi thép và dây quấn
phần ứng.
Lõi thép hình trụ, làm
bằng các lá thép kỹ thuật
điện dày 0,5 mm, phủ sơn
cách điện ghép lại. Các lá
thép được dập có lỗ thông
gió và rãnh để đặt dây
quấn phần ứng.
Mỗi phần tử của dây quấn
phần ứng có nhiều vòng
dây, hai đầu nối với hai
phiến góp, hai cạnh tác
dụng trong 2 rãnh dưới 2
cực khác tên .
Máy điện một chiều sử dụng trong thực tế ở hai dạng :
1. Máy phát điện một chiều
2. Động cơ điện một chiều
