- Chương 2 XAÙC ÑÒNH NHU CAÀU ÑIEÄN NAÊNG
- NỘI DUNG 1 ĐẶT VẤN ĐỀ 2 ĐỒ THỊ PHỤ TẢI ĐIỆN 3 NHỮNG ĐỊNH NGHĨA CƠ BẢN VÀ KÝ HIỆU 4 CÁC PHƯƠNG PHÁP XÁC ĐỊNH PHỤ TẢI TÍNH TOÁN 5 PHƯƠNG PHÁP TÍNH MỘT SỐ PHỤ TẢI ĐẶC BIỆT
- I. ĐẶT VẤN ĐỀ Xác định nhu cầu tiêu thụ điện cho những phân xưởng, xí nghiệp. Dự báo phụ tải ngắn hạn hoặc dài hạn. Các PP xác định phụ tải gồm 2 nhóm: Nhóm 1: Là nhóm các phương pháp tính toán dựa trên kinh nghiệm thiết kế, kinh nghiệm vận hành, người ta tổng kết lại để đưa ra các hệ số tính toán. Nhóm 2: Là nhóm tính toán dựa trên cơ sở lý thuyết. Phương pháp này có kể đến nhiều yếu tố do đó kết quả tính toán chính xác hơn nhưng tính toán phức tạp.

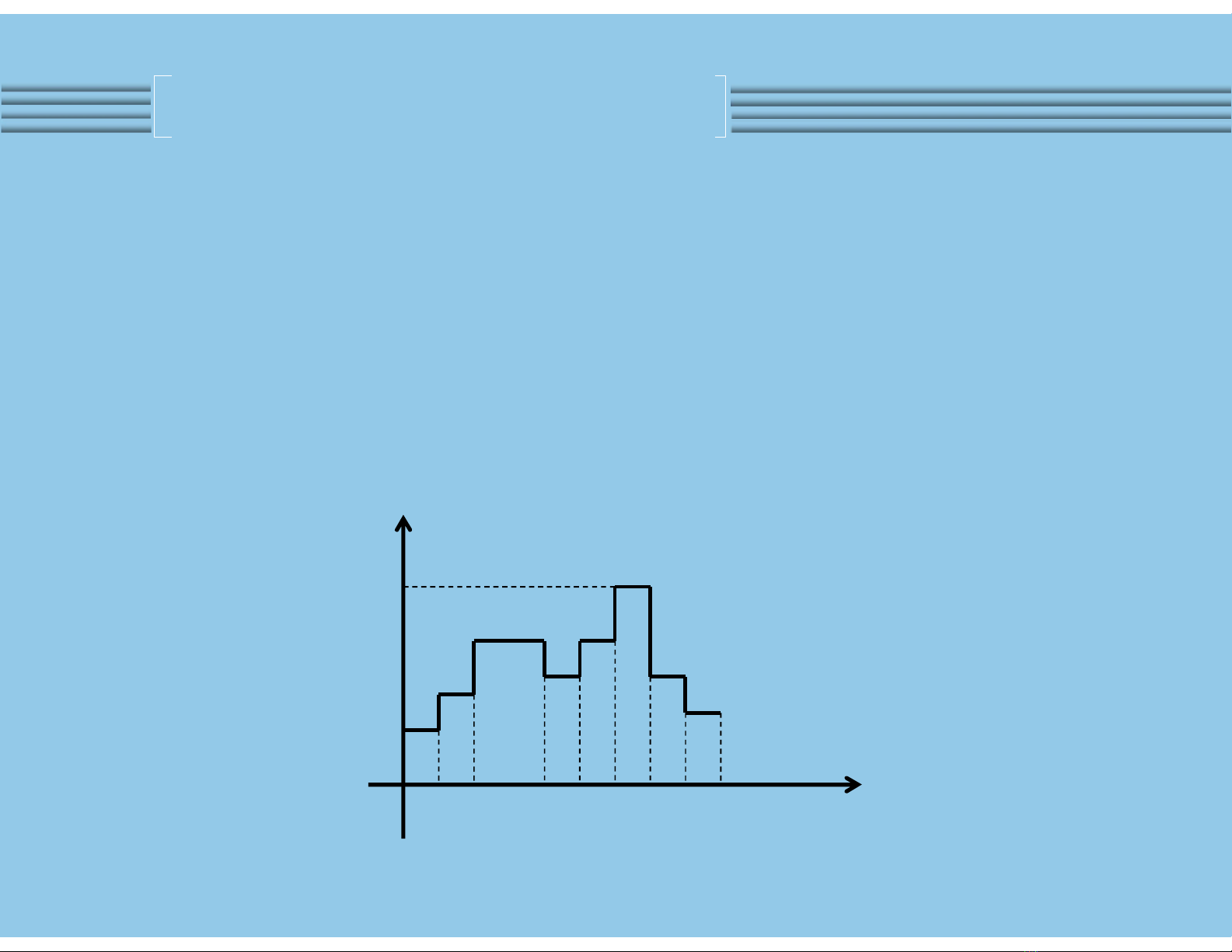

- II. ĐỒ THỊ PHỤ TẢI ĐIỆN Đồ thị phụ tải là đồ thị biểu diễn sự thay đổi của phụ tải theo thời gian. ĐTPT phụ thuộc vào đặc điểm quá trình công nghệ, chế độ vận hành,... P (kw) Pmax Pmin 0 5 7 11 14 18 20 22 24 t (giờ) H2-1. Ñoà Thò phuï taûi
- II. ĐỒ THỊ PHỤ TẢI ĐIỆN Đồ Thị Phụ Tải Ngày Là đồ thị phụ tải một ngày đêm. Đồ thị phụ tải ngày thường được vẽ theo hình bậc thang để thuận tiện cho việc tính toán nhịp độ tiêu thụ điện năng hàng ngày của hộ tiêu thụ, qua đó có thể định được quy trình vận hành hợp lý (điều chỉnh dung lượng máy biến áp, dung lượng bù,…), làm căn cứ để chọn thiết bị điện, tính điện năng tiêu thụ.
- II. ĐỒ THỊ PHỤ TẢI ĐIỆN P (kw) Pmax Pmin 0 5 7 11 14 18 20 22 24 t (giờ) H2-1. Ñoà Thò phuï taûi ngaøy
- II. ĐỒ THỊ PHỤ TẢI ĐIỆN Đồ Thị Phụ Tải Tháng Được tính theo phụ tải trung bình của tháng. Nó cho biết mức độ tiêu thụ điện năng từng tháng trên nhiều năm, nhằm định ra lịch sữa chửa bảo trì. P (kw) Pmax Pmin 0 1 2 3 4 5 6 7 8 9 10 11 12 t (haøng thaùng) H2-3. Ñoà Thò Phuï taûi Haøng Thaùng
- II. ĐỒ THỊ PHỤ TẢI ĐIỆN Đồ thị phụ tải năm Cho biết thời gian sử dụng công suất lớn nhất, nhỏ nhất hoặc trung bình của hộ tiêu thụ, nhằm xác định công suất của máy biến áp, các thiết bị điện, đánh giá mức độ sử dụng và tiêu hao điện năng.
- II. ĐỒ THỊ PHỤ TẢI ĐIỆN
- III. NHỮNG ĐỊNH NGHĨA CƠ BẢN Công suất định mức: Công suất thiết kế đảm bảo thiết bị vận hành liên tục, ổn định với chỉ tiêu kinh tế kỹ thuật cao nhất. Phụ tải trung bình: Là một đặc trưng của phụ tải trong một khoảng thời gian. Tổng của phụ tải trung bình là giới hạn của phụ tải tính toán. AP AQ ptb qtb t t
- III. NHỮNG ĐỊNH NGHĨA CƠ BẢN Phụ tải cực đại: là phụ tải trung bình lớn nhất tính trong khỏang thời gian khá ngắn, khoảng 5-20 phút. Dùng để kiểm tra tính chịu nhiệt của thiết bị. Phụ tải đỉnh nhọn: là phụ tải cực đại xuất hiện từ 1-2s. Dùng để kiểm tra điều kiện tự khởi động của động cơ, thiết bị bảo vệ.
- III. NHỮNG ĐỊNH NGHĨA CƠ BẢN Phụ tải tính toán: Là phụ tải giả thiết không đổi lâu dài tương đương với phụ tải thực tế (thay đổi) về phát nóng. Hệ số sử dụng: Là tỷ số giữa phụ tải tác dụng trung bình và công suất định mức của thiết bị. n n Ptb P tbi P i 1 dm i k sdi i 1 k sd n k sd n Pdm P dmi P i 1 dm i i 1 Hệ số sử dụng nói lên mức độ sử dụng, mức độ khai thác công suất của thiết bị điện trong một chu kỳ làm việc. Hệ số sử dụng là một số liệu dùng để tính phụ tải tính toán, nó được tra trong sổ tay kỹ thuật.
- III. NHỮNG ĐỊNH NGHĨA CƠ BẢN Hệ số phụ tải: Là tỷ số giữa công suất thực tế của thiết bị với công suất định mức. Hệ số nhu cầu: Là tỉ số giữa phụ tải tính toán và công suất định mức. Thường do kinh nghiệm vận hành mà tổng kết lại. Ptt Ptt k nc n Pdm P i 1 dmi
- III. NHỮNG ĐỊNH NGHĨA CƠ BẢN Số thiết bị hiệu quả nhq: Số thiết bị hiệu quả là số thiết bị có cùng công suất và chế độ làm việc sao cho phụ tải bằng phụ tải tính toán của nhóm phụ tải thực tế (gồm có các thiết bị có các chế độ làm việc và công suất khác nhau). n 2 n 2 nhq Pdmi P dmi i 1 i 1
- III. NHỮNG ĐỊNH NGHĨA CƠ BẢN Khi số thiết bị trong nhóm nhiều, ta có thể xác định số thiết bị hiệu quả như sau: n - Tính: Pdm P i 1 dm i 1 - Gọi n1 là số thiết bị có công suất định mức Pdm m a x 2 - Gọi Pđm1 là tổng công suất định mức ứng với n1 thiết bị. - Tính các tham số: * n1 * Pdm 1 n , P n Pdm - Tra bảng: n* F ( n* , P * ) hq - Tính: n hq n n * hq
- III. NHỮNG ĐỊNH NGHĨA CƠ BẢN VÍ DỤ ÁP DỤNG Xác định nhq của nhóm thiết bị làm việc dài hạn, có các công suất định mức sau: 4 máy 10 kW, 5 máy 7 kW, 4 máy 4,5 kW, 3 máy 2,8 kW, 20 máy 1 kW, hệ số sử dụng của nhóm thiết bị ksd=0,1. GIẢI Tổng công suất định mức của tòan nhóm: Pđm = 4.10+ 5.7 + 4.4,5+3.2,8+20.1 = 121,4 kW Số thiết bị có công suất định mức bằng hoặc lớn hơn nửa công suất định mức của thiết bị lớn nhất: n1= 4+5= 9 Tổng công suất định mức của n1 thiết bị trong nhóm: Pđm1 = 4.10+ 5.7 = 75 kW Tiến hành tra bảng ta được: n* hq = 0,56. nhq= n*hp .n = 0,56. 36 = 20. Nếu tính theo công thức chính xác thì kết quả nhq = 20.
- III. NHỮNG ĐỊNH NGHĨA CƠ BẢN Hệ số cực đại: Là tỷ số giữa phụ tải tính toán và phụ tải trung bình trong khoảng thời gian khảo sát. Ptt Ptt k max Ptb k sd Pdm Hệ số cực đại phụ thuộc số thiết bị hiệu quả và hệ số sử dụng. Nên khi tính toán thường tra bảng hay đường cong: k max f ( n hq ,k sd )
- IV. CÁC PHƯƠNG PHÁP XÁC ĐỊNH PHỤ TẢI TÍNH TOÁN Mục đích của việc tính toán phụ tải điện: - Chọn tiết diện dây dẫn của lưới cung cấp và phân phối điện. - Chọn công suất và số lượng máy biến áp của trạm biến áp. - Chọn các thiết bị đóng cắt và bảo vệ. - Chọn dung lượng thiết bị bù,…
- IV. CÁC PHƯƠNG PHÁP XÁC ĐỊNH PHỤ TẢI TÍNH TOÁN 4.1. Xác định phụ tải tính toán theo suất tiêu hao điện năng cho một đơn vị sản phẩm Mw0 Ptt Tmax M số đơn vị sản phẩm được sản xuất ra trong năm. w0 suất tiêu hao điện năng cho một đơn vị sản phẩm, kWh. Tmax thời gian của ca sử dụng công suất lớn nhất, h.
