LỰA CHỌN VAØ KIEÅM TRA THIEÁT BÒ ÑOÙNG CAÉT HẠ THEÁ
 Lựa chọn và kiểm tra aptomat, CB.  Lựa chọn và kiểm tra cầu chì, CC.  Lựa chọn và kiểm tra cầu dao, CD.
 Nhiệm vụ của CB:  CB là thiết bị sử dụng để đóng cắt và bảo vệ quá tải, ngắn mạch cho lưới điện hạ thế.  CB có loại một pha và ba pha.  Các điều kiện lựa chọn và kiểm tra CB: I CdmCB  I N max Im = kmIr = (46) IdmCB U dmCB  U dmLD I m  I N min Im : Dòng tác động từ của CB. I dmCB  I tt I m  I dn Ir : Dòng tác động nhiệt của CB.

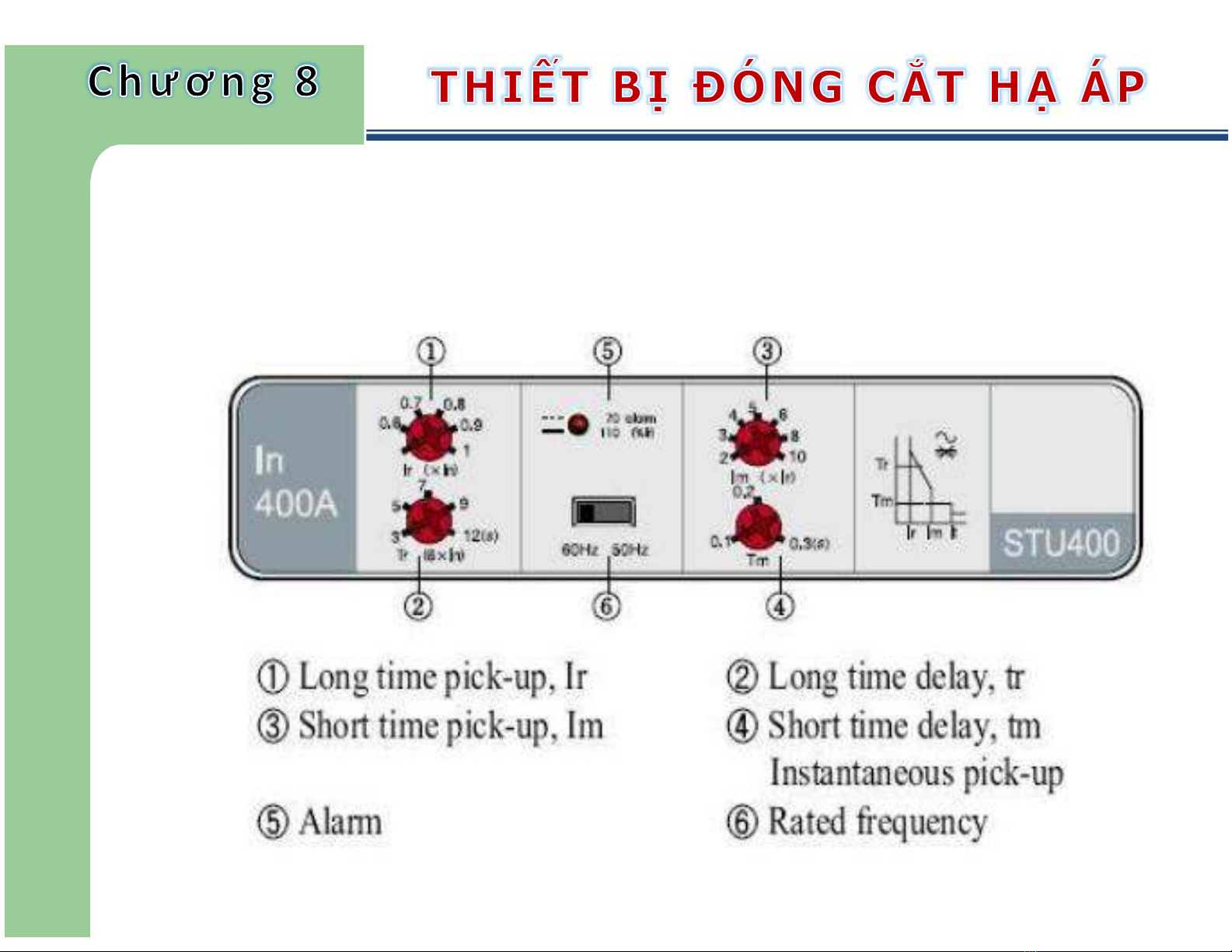

MCCB = MOLDED CASE CIRCUIT BREAKER VAR TYPE
VAR TYPE AF: Ampere Frame. Loại TM: Thermal & Magnetic Contact. AT: Ampere Trip. Loại OM: Only Magnetic Contact.

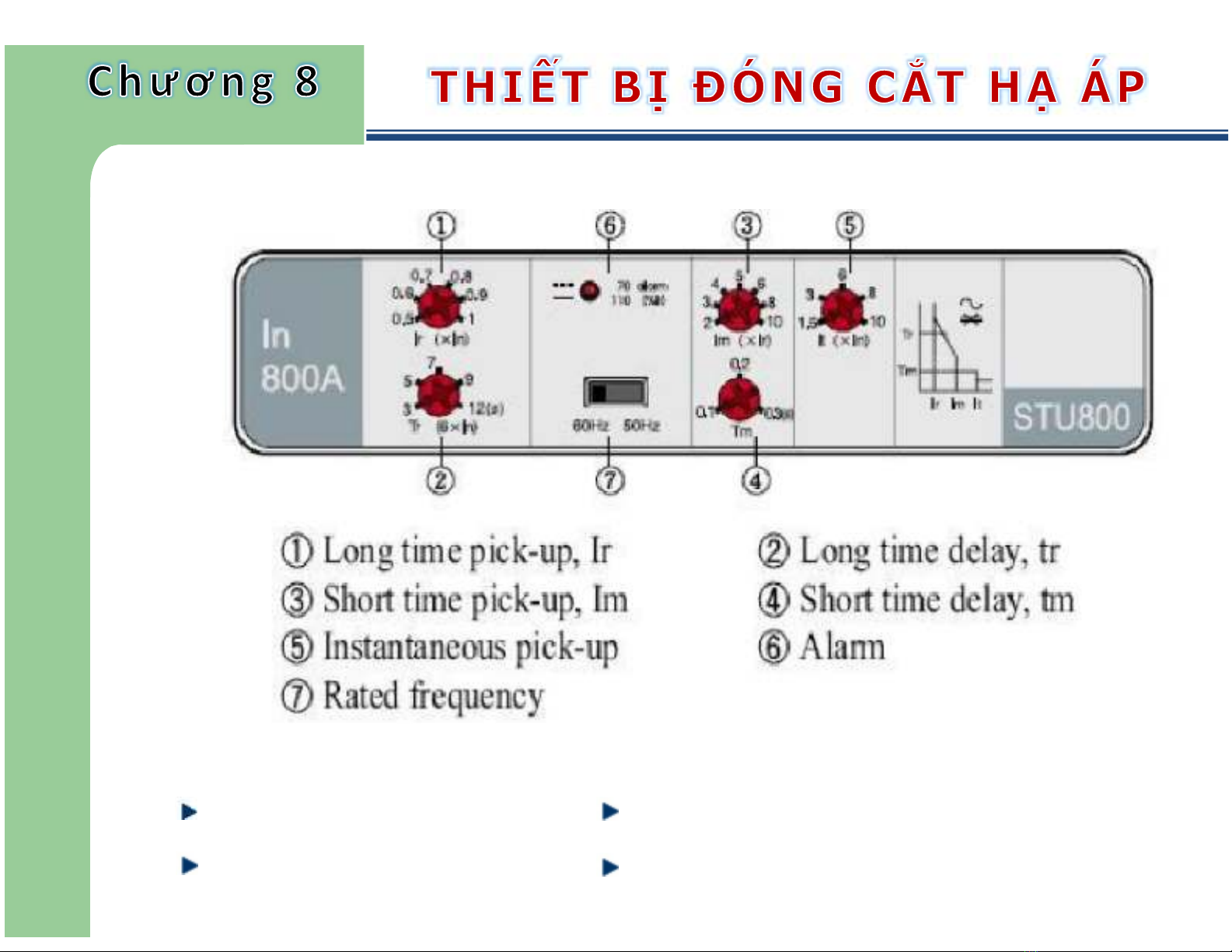

Chỉnh dòng tác động. Thời gian tác động cố định. FIX TYPE
 Nhiệm vụ của CC:  CC là thiết bị sử dụng để bảo vệ quá tải, ngắn mạch cho lưới điện hạ thế.  CC thường dùng kèm với CD tạo thành bộ CD-CC.  Các điều kiện lựa chọn và kiểm tra CC: Trong mạng điện sinh hoạt: U dmCC  U dmLD I dmCC  I tt
Trong công thức trên, dòng tính toán được xác định như sau:  Trong mạng điện ba pha: Ptt I tt  3U dm cos   Trong mạng điện một pha: Ptt I tt  U fdm cos  Hộ gia đình: cos = 0.85. Đèn tuyp và quạt: cos = 0.8. Đèn sợi đốt và quạt: cos = 0.9.
Trong mạng điện động lực:  Chọn CC cho một ĐC theo ba điều kiện: U d m C C  U dm LD I d m C C  k t I dm D C k m m I dm D C I dmCC   Trong công thức trên,  phụ thuộc vào đặc tính mở máy của ĐC và đặc tuyến làm việc của CC. Thực tế có thể chọn: Động cơ mở máy nhẹ:  = 2.5. Động cơ mở máy nặng:  = 1.6.
 Chọn CC tổng cho Tủ Động Lực theo 4 điều kiện: U dmCC  U dmLD I dmCC  k i I ti dmDCi I mm max DC   I tt  k sd I dmDC  I dmCC   IdmCC của cầu chì tổng lớn hơn ít nhất 2 cấp so với IdmCC của nhánh lớn nhất. Trong công thức trên,  lấy theo ĐC mở máy.
 Nhiệm vụ của CD:  CD là thiết bị sử dụng để đóng cắt mạch hạ thế.  CD thường dùng kèm với CC tạo thành bộ CD-CC.  Các điều kiện lựa chọn CD:  CD được lựa chọn theo áp và dòng định mức: U dm C D  U dm LD I dm C D  I tt  Đối với bộ CD-CC thường chọn: I dmCD  I voCC
