TÍNH TOAÙN LỰA CHỌN TRẠM BIEÁN AÙP
 Lựa chọn vị trí đặt Trạm Biến Áp.  Xác định số lượng Máy Biến Áp.  Xác định công suất Máy Biến Áp.
 Vị trí tối ưu để đặt TBA là tại tâm phụ tải của khu vực mà TBA đó cấp điện: xS i i i  yS i i i X  Y  S i i S i i  Trong thực tế, vị trí đặt TBA còn phụ thuộc vào nhiều yếu tố khác như điều kiện mặt bằng, thuận lợi cho việc vận hành, bảo dưỡng,….
 Số lượng MBA trong TBA phụ thuộc chủ yếu vào tính chất của phụ tải tiêu thụ điện. Trạm Cấp Điện cho phụ tải loại 1: Lắp đặt 2 MBA vận hành song song. Trạm Cấp Điện cho phụ tải loại 3 : Lắp đặt 1 MBA. Trạm Cấp Điện cho phụ tải loại 2 : Lắp đặt 1 MBA và 1 MF dự phòng. Lắp đặt 2 MBA vận hành song song.

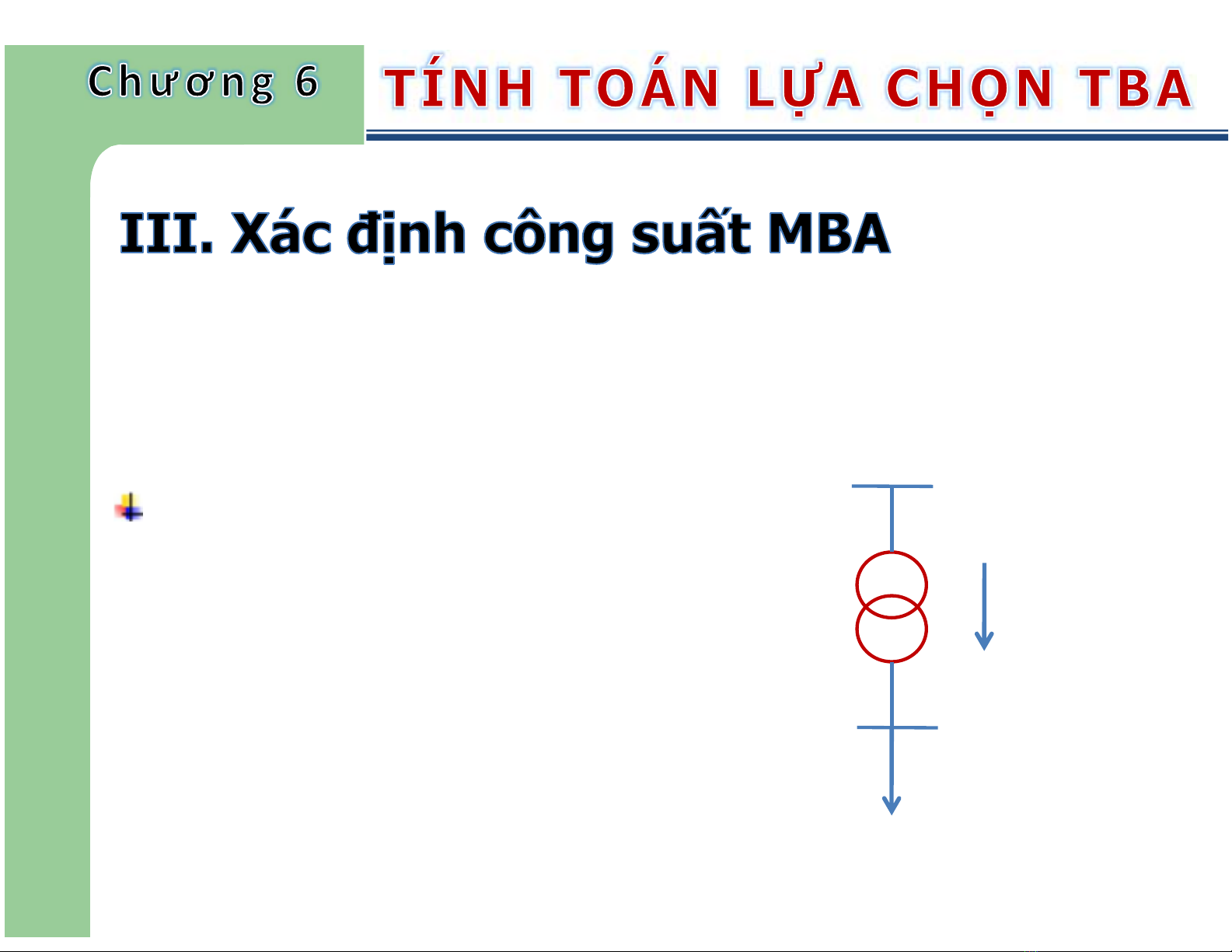

 Công suất MBA phụ thuộc vào phụ tải tính toán của khu vực mà TBA cung cấp điện. Với Trạm Biến Áp có một MBA: Stt S d m B  S tt Stt
Với TBA có 2 MBA cấp điện cho phụ tải loại 1: S tt S dm B  2 S tt S tt S tt S dm B  2 1 .4 2 S tt  S dm B  1 .4 Stt
Với TBA có 2 MBA cấp điện cho phụ tải loại 1 và 3: S sc S dm B  1 .4 S tt S tt 2  S dm B  1    S tt 2 1 .4  Trong công thức trên, Ssc là công suất phải Stt duy trì khi một MBA bị sự cố và  là tỉ lệ phụ tải của hộ loại 3, có thể cắt điện khi sự cố.
