FDMATRỰC GIAO
VÀ CDMA ĐA SÓNG MANG
CHƯƠNG 6:
4/27/2015
2
www.ptit.edu.vn
Giảng viên: Nguyễn Việt Hưng
Bộmôn: Vô Tuyến – Khoa Viễn Thông 1 3
ĐA TRUY NHẬP VÔ TUYẾN
NỘI DUNG
•6.1 Giới thiệu
•6.2 Ghép kênh phân chia theo tần sốtrực giao, OFDM
•6.3 Hệthống OFDM
•6.4 Hệthống OFDMA nhẩy tần
•6.5 CDMA đa sóng mang, MC-CDMA
•6.6 Câu hỏi và bài tập
www.ptit.edu.vn
Giảng viên: Nguyễn Việt Hưng
Bộmôn: Vô Tuyến – Khoa Viễn Thông 1 4
ĐA TRUY NHẬP VÔ TUYẾN
NỘI DUNG
•6.1 Giới thiệu
•6.2 Ghép kênh phân chia theo tần sốtrực giao, OFDM
•6.3 Hệthống OFDM
•6.4 Hệthống OFDMA nhẩy tần
•6.5 CDMA đa sóng mang, MC-CDMA
•6.6 Câu hỏi và bài tập
4/27/2015
3
www.ptit.edu.vn
Giảng viên: Nguyễn Việt Hưng
Bộmôn: Vô Tuyến – Khoa Viễn Thông 1 5
ĐA TRUY NHẬP VÔ TUYẾN
•Nguyên lý FDM
•Băng tần làm việcđược chia thành các băng tần con, mỗi băng tần con đượcấn
định cho một kênh. Các kênh được truyềnđồng thời với các tần sốkhác nhau
•Giữa các kênh cần khoảng bảo vệ, tránh ảnh hưởng lẫn nhau
•Máy thu lựa chọn sóng mang cần thu theo tần sốphù hợp
6.1 Giới thiệu

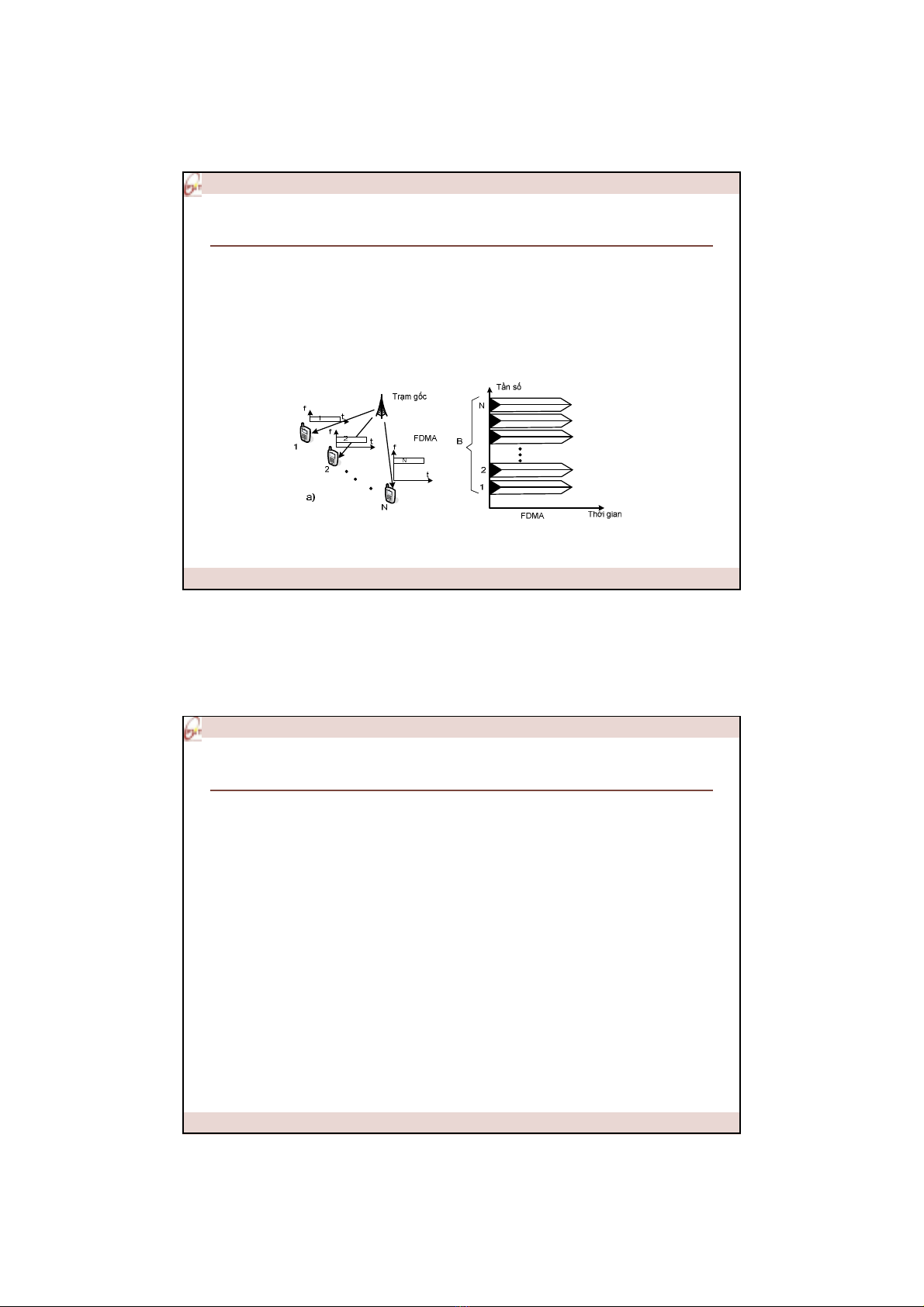

Hình 6.2. Hệthống FDMA
www.ptit.edu.vn
Giảng viên: Nguyễn Việt Hưng
Bộmôn: Vô Tuyến – Khoa Viễn Thông 1 6
ĐA TRUY NHẬP VÔ TUYẾN
•OFDM (Orthogonal Frequency Division Multiplex)
•Phân chia tổng độ rộng băng tần cần truyền vào một sốsóng mang
con và truyềnđồng thời các sóng mang này
•Các sóng mang con trực giao với nhau
•Đặcđiểm
•Luồng sốtốcđộ cao được phân thành nhiều luồng tốcđộ thấp hơn
•Độ rộng băng tần sóng mang con nhỏhơnđộ rộng băng tần nhất quán của kênh (B < Bc)
•Tăng độ dài ký hiệu lớn hơnđộ trễcủa kênh phân tán thời gian
•Giảmảnh hưởng của kênh truyền phân tán
•Giảmảnh hưởng của trễ đađường
•Chuyểnđổi kênh phadinh chọn lọc thành kênh phadinh phẳng
6.1 Giới thiệu
4/27/2015
4
www.ptit.edu.vn
Giảng viên: Nguyễn Việt Hưng
Bộmôn: Vô Tuyến – Khoa Viễn Thông 1 7
ĐA TRUY NHẬP VÔ TUYẾN
•OFDM (Orthogonal Frequency Division Multiplex)
•Được sửdụng rộng rãi:
•Truyền hình sốmặtđất, truyền hình sốdi động, truyền hình cáp
•Các chuẩn mạng Lan 802.11 a/g/n/ac
•WiMAX
•ADSL
•LTE và LTE Advanced
•…
6.1 Giới thiệu
www.ptit.edu.vn
Giảng viên: Nguyễn Việt Hưng
Bộmôn: Vô Tuyến – Khoa Viễn Thông 1 8
ĐA TRUY NHẬP VÔ TUYẾN
•OFDMA (Orthogonal Frequency Division Multiple Access)
•Mỗi người sửdụng được cấp phát một sốsóng mang con trong tập
sóng mang con của hệthống
•Đặcđiểm
•Các sóng mang con phải trực giao với nhau (không tương quan)
•Mậtđộ phổcông suất các kênh con có thểchồng lấn lên nhau mà không gây
nhiễu
•Thu hẹp khoảng bảo vệgiữa các băng con
•Tăng dung lượng hệthống (nâng cao hiệu suất sửdụng tần số: gần 50%)
K1 K2 K3 K4 K5 K6 K7 K8 K9 K10
a)
b) TiÕt kiÖm ®é réng b¨ng tÇn
TÇn sè
TÇn sè

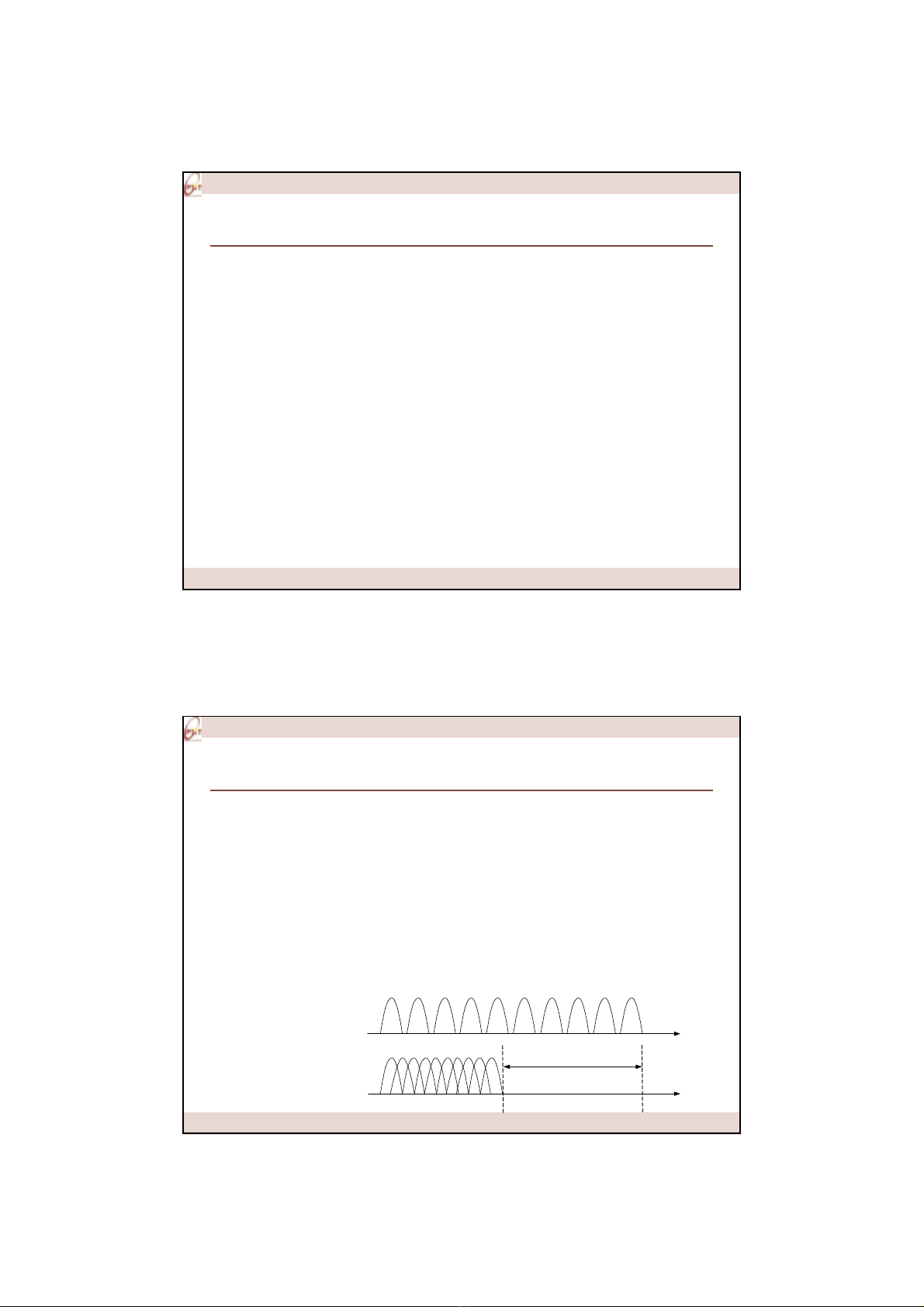

Hình 6.2. So sánh a) FDMA
và (b) OFDMA
6.1 Giới thiệu
4/27/2015
5
www.ptit.edu.vn
Giảng viên: Nguyễn Việt Hưng
Bộmôn: Vô Tuyến – Khoa Viễn Thông 1 9
ĐA TRUY NHẬP VÔ TUYẾN
6.1 Giới thiệu
Nguyên lý:
Phân chia tổng băng thông cần truyền vào một sốsóng mang con trực giao
để có thểtruyềnđồng thời các sóng mang này.
Ý nghĩa:
Giảm tốcđộ luồng sốTăng độ dài ký hiệu Ts Giảmảnh hưởng của trễ
đađường
Nguyên lý:
Xây dựng trên cơsởnguyên lý OFDM. Mỗi người sửdụng được cấp
phát một sốsóng mang con trong tổng sốsóng mang con khảdụng của hệ
thống.
Ý nghĩa:
Sửdụng các sóng mang con trực giao Tăng dung lượng hệthống
OFDM
OFDMA
www.ptit.edu.vn
Giảng viên: Nguyễn Việt Hưng
Bộmôn: Vô Tuyến – Khoa Viễn Thông 1 10
