Môn học: ĐIỆN TỬ CÔNG SUẤT ThS. PHẠM HỮU THÁI E-mail: phamthai@hcmute.edu.vn Điện thoại: 0985.93.55.69 1 TP.HCM, THÁNG 2 NĂM 2014
CHƯƠNG 2: CÁC LINH KIỆN BÁN DẪN 2.1. PHÂN LOẠI LKBD THEO KHẢ NĂNG ĐIỀU KHIỂN 2.2. DIODE CÔNG SUẤT 2.3. TRANSISTOR BJT CÔNG SUẤT 2.4. MOSFET 2.5. IGBT (Insulated Gate Bipolar Transistor) 2.6. THYRISTOR (SCR – Silicon Controlled Rectifier) 2.7. TRIAC 2.8. GTO (Gate Turn Off Thyristor) 2.9. IGCT (Integrated Gate Commutated Thyristor) 2.10. MCT (MOS CONTROLLED THYRISTOR) 2.11. MTO (MOS TURN OFF THYRISTOR) 2.12. ETO (EMITTER TURN-OFF THYRISTOR) 2.13 SO SÁNH KHẢ NĂNG HOẠT ĐỘNG CỦA CÁC LINH KIỆN 2 2.14 CÁC MẠCH GHÉP VÀ BẢO VỆ LINH KIỆN BÁN DẪN
2.1 PHÂN LOẠI LKBD THEO KHẢ NĂNG ĐIỀU KHIỂN ĐK kích ngắt không điều khiển BJT,MOSFET,IGBT, diode, diac GTO Van bán dẫn ĐK kích đóng thyristor, triac 3
2.2 DIODE CÔNG SUẤT 4

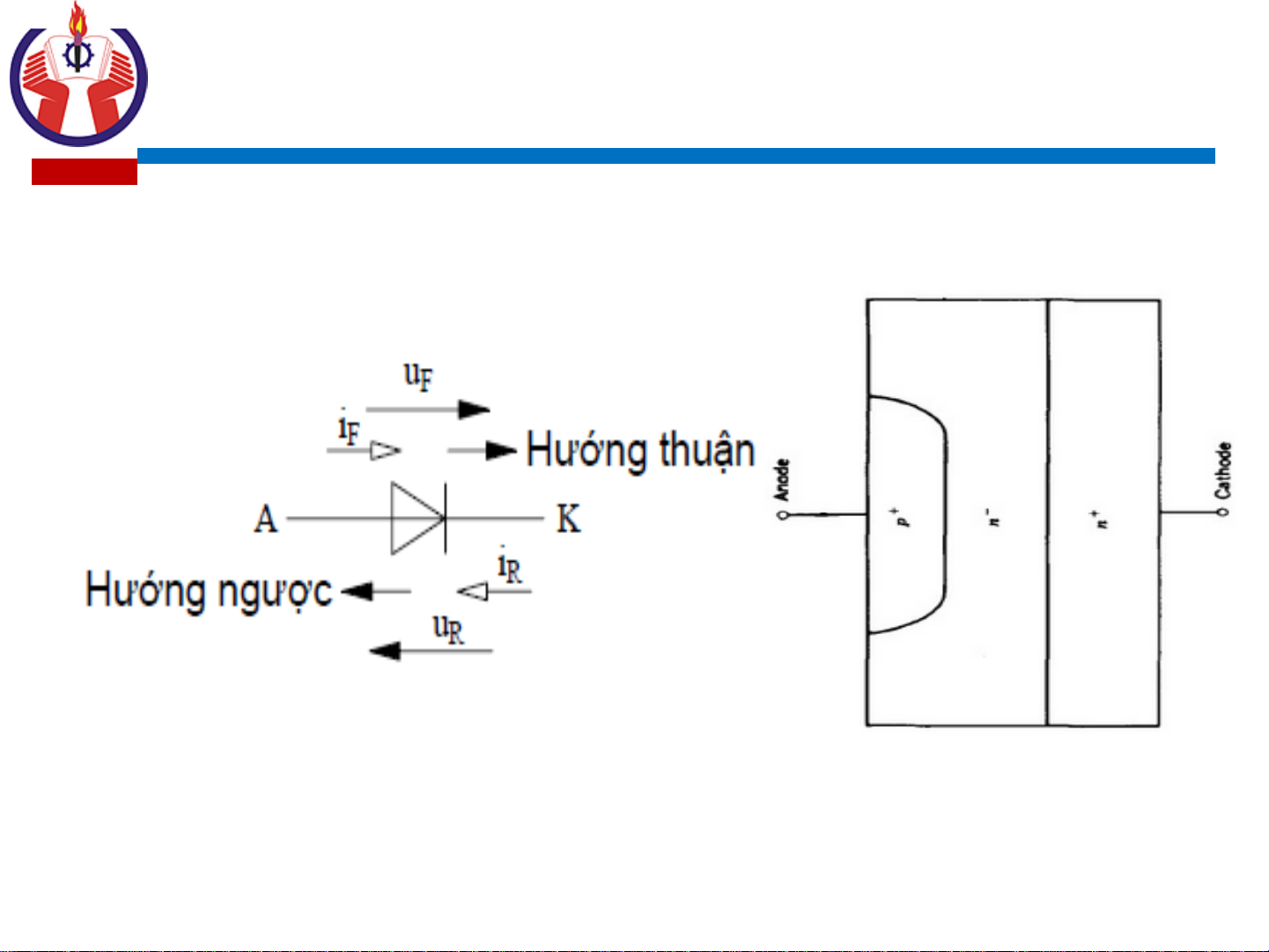

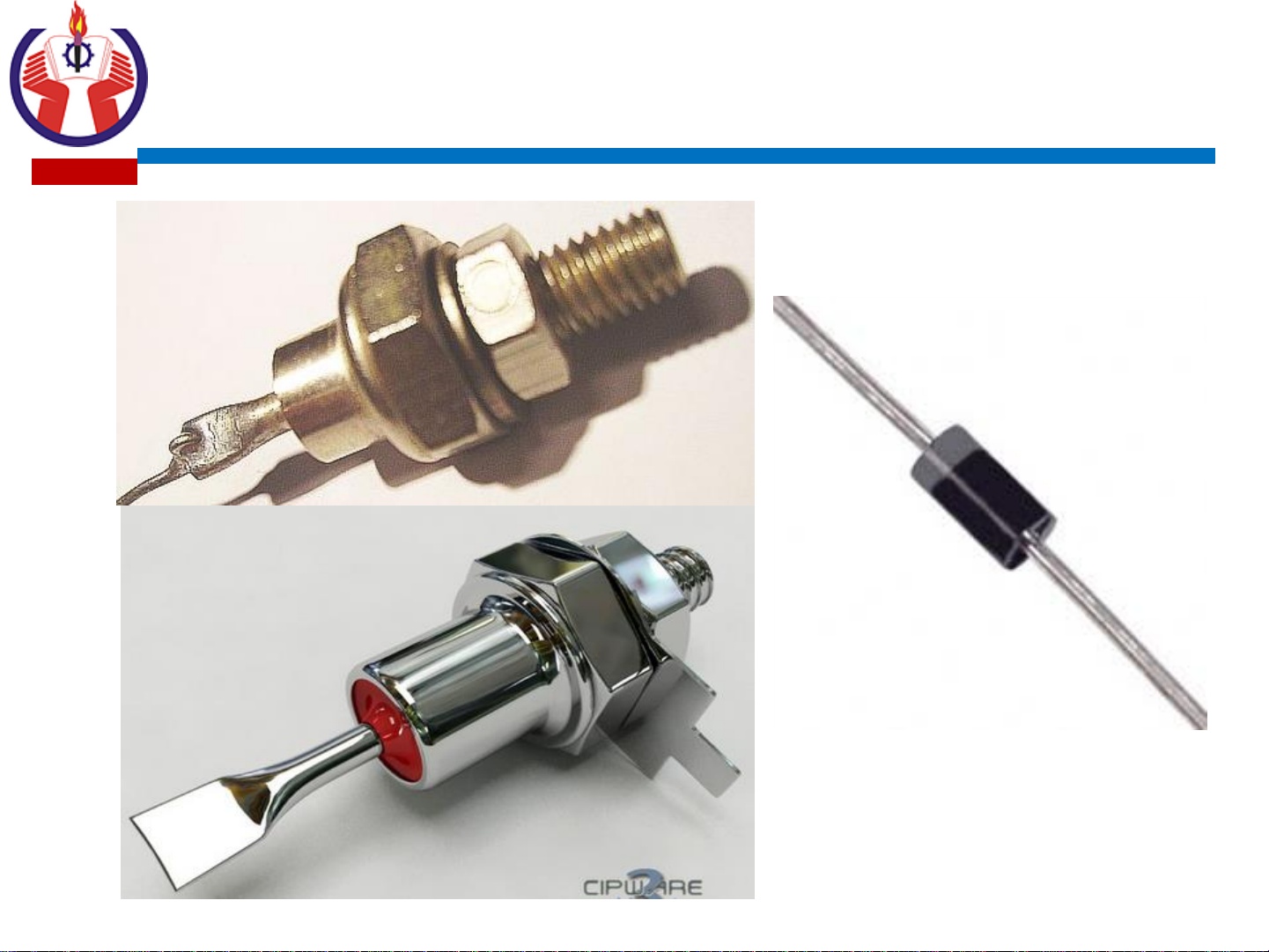

2.2.1 KÝ HIỆU - CẤU TẠO - ĐẶC TUYẾN V-A R: reverse – ngược 5 F: forward – thuận
2.2.1 KÝ HIỆU - CẤU TẠO - ĐẶC TUYẾN V-A 6
2.2.2 ĐẶC TÍNH ĐỘNG CỦA DIODE 7
2.2.2 ĐẶC TÍNH ĐỘNG CỦA DIODE 8
2.2.3 BẢO VỆ CHỐNG QUÁ ÁP 9
2.2.4 CÁC THÔNG SỐ CỦA DIODE Điện áp: • Giá trị điện áp đánh thủng UBR • Giá trị cực đại điện áp ngược lập lại: URRM • Giá trị cực đại điện áp ngược không lập lại: URSM Dòng điện - nhiệt độ làm việc • Giá trị trung bình cực đại dòng điện thuận: IF(AV)M • Giá trị cực đại dòng điện thuận không lập lại: IFSM 10
2.2 BJT 11
2.2.1 Cấu tạo và ký hiệu 12
2.2.2 Đặc tuyến V-A (đặc tính ngõ ra) mạch CE 13
2.2.3 Mạch cách ly tín hiệu điều khiển và mạch kích Sử dụng: OPTO, BIẾN ÁP XUNG 14
2.2.4 Mạch bảo vệ cho BJT Bảo vệ: du/dt; di/dt + Mạch RC có tác dụng hạn chế độ dốc du/dt giữa hai cực CE. + Cuộn kháng L thực hiện giảm sự tăng nhanh dòng di/dt qua BJT. 15
2.6 THYRISTOR (SCR) 16
2.6.1 Cấu tạo và ký hiệu 17
