CHƯƠNG 5 PHƯƠNG PHÁP ĐIỀU KHIỂN BỘ CHỈNH LƯU 1 TP.HCM, THÁNG 3 NĂM 2014
CÁC YÊU CẦU ĐỐI VỚI HT ĐIỀU KHIỂN + Đảm bảo phát xung đủ các y/c để mở SCR: đủ biên độ, độ rộng, sườn xung ngắn. + Đảm bảo tính đối xứng đối với các kênh điều khiển. + Đảm bảo độ cách ly giữa mạch điều khiển & mạch động lực. + Đảm bảo đúng quy luật thay đổi về pha của xung điều khiển. 2
CÁC YÊU CẦU ĐỐI VỚI HT ĐIỀU KHIỂN + Có thể khống chế được phạm vi điều chỉnh góc 𝜶, không phụ thuộc vào sự thay đổi của điện áp lưới. Góc kích 𝜶 cho các SCR phải bằng nhau, phải ổn định nhưng lại điều chỉnh được để điện áp ra thay đổi từ 0 đến giá trị cao nhất. + Không gây nhiễu đối với các hệ thống điều khiển khác. + Có khả năng bảo vệ quá tải, quá áp, mất pha. 3

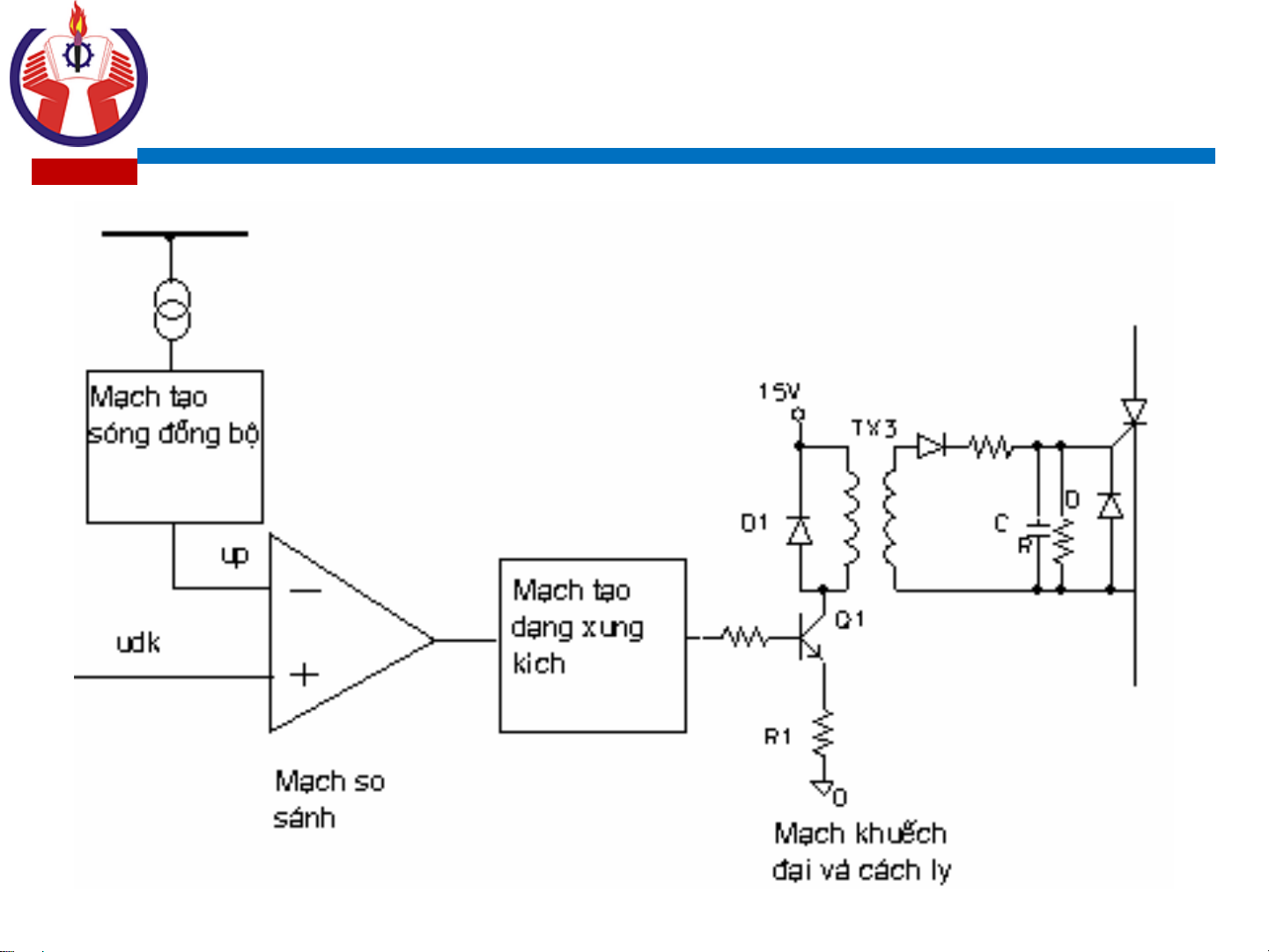

SƠ ĐỒ ĐIỀU KHIỂN TỔNG QUÁT 𝜶 4
PHÂN TÍCH  Tín hiệu đồng bộ tạo mốc chuẩn về thời gian cần cho việc xác định góc điều khiển, đồng thời xác lập đặc tính giữa áp chỉnh lưu trung bình Ud và áp điều khiển uđk  Do đó, tín hiệu đồng bộ được chọn thay đổi trong khoảng thời gian xuất hiện điện áp khoá trên linh kiện và nó dựa vào dạng điện áp nguồn xoay chiều.  Tín hiệu điều khiển xác định điểm làm việc trên đặc tính điều khiển và cho biết độ lớn góc điều khiển.  Cả t/h điều khiển & đồng bộ có thể xử lý analog hoặc digital 5
VÍ DỤ ĐIỀU KHIỂN BỘ CHỈNH LƯU MẠCH TIA 3 PHA DÙNG KỸ THUẬT ANALOG VỚI TÍN HIỆU ĐỒNG BỘ DẠNG RĂNG CƯA Giả sử sóng điều khiển biến thiên trong giới hạn hai cực trị của sóng đồng bộ răng cưa (-Upm,+Upm). 6
VÍ DỤ ĐIỀU KHIỂN BỘ CHỈNH LƯU MẠCH TIA 3 PHA DÙNG KỸ THUẬT ANALOG VỚI TÍN HIỆU ĐỒNG BỘ DẠNG RĂNG CƯA Giá trị góc kích với đại lượng áp điều khiển dễ dàng xác định theo hệ thức sau đây: 7
VÍ DỤ ĐIỀU KHIỂN BỘ CHỈNH LƯU MẠCH TIA 3 PHA DÙNG KỸ THUẬT ANALOG VỚI TÍN HIỆU ĐỒNG BỘ DẠNG RĂNG CƯA Quan hệ giữa điện áp chỉnh lưu trung bình mạch tia 3 pha điều khiển hoàn toàn với góc điều khiển cho bởi hệ thức:  Hàm quan hệ giữa áp chỉnh lưu trung bình, điện áp điều khiển và góc điều khiển có thể biểu diễn lại dưới dạng đồ thị : 8
VÍ DỤ ĐIỀU KHIỂN BỘ CHỈNH LƯU MẠCH TIA 3 PHA DÙNG KỸ THUẬT ANALOG VỚI TÍN HIỆU ĐỒNG BỘ DẠNG RĂNG CƯA + Đặc tính điều khiển Ud(uđk) có dạng phi tuyến, tuy nhiên dạng mạch dễ thực hiện. Trong việc khảo sát các hệ thống điều khiển có hiệu chỉnh, đặc tính phi tuyến được tuyến tính hoá.  Khi đó, bộ CL được xem như mạch KĐCS với độ khuếch đại cho bởi tỉ số giữa độ biến thiên điện áp chỉnh lưu trung bình và độ biến thiên điện áp điều khiển và được xem như bằng hằng số ở chế độ 9 dòng liên tục.
VÍ DỤ 1 Bộ chỉnh lưu mạch tia ba pha mắc vào nguồn xoay chiều ba pha với trị hiệu dụng áp pha U = 220 V , 𝝎= 314 rad/s . Góc điều khiển 𝜶 xác định trên cơ sở áp răng cưa và áp điều khiển. Cho biết áp răng cưa thay đổi trong phạm vi -12V đến +12V. Giả thiết dòng điện qua tải liên tục . a/ Tính độ lớn áp chỉnh lưu trên tải khi áp điều khiển udk = 8 V. b/ Tính độ lớn áp điều khiển khi điện áp chỉnh lưu bằng 220 V. 10
VÍ DỤ 1 11
VÍ DỤ 2 12
VÍ DỤ 2 13
VÍ DỤ 2 14
VÍ DỤ 3 15
VÍ DỤ 3 16
VÍ DỤ 3 17
VÍ DỤ 3 18
VÍ DỤ 4 19
VÍ DỤ 4 20
