Bài giảng "Điện tử số: Chương 6 - Các khối mạch tổ hợp" được biên soạn với mục đích tìm hiểu về các khối mạch tổ hợp bao gồm: Bộ ghép kênh (Mux); Bộ phân kênh (Demux); Bộ mã hóa (Encoder); Bộ giải mã (Decoder); Bộ cộng (Adder); Bộ so sánh (compare). Mời các bạn cũng tham khảo bài giảng tại đây!

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Bài giảng Điện tử số: Chương 6 - Duy Tuân

Các khối mạch tổ hợp BCORN
Các khối mạch tổ hợp 1. Bộ ghép kênh(Mux) 2. Bộ phân kênh(Demux) 3. Bộ mã hóa(Encoder) 4. Bộ giải mã(Decoder) 5. Bộ cộng(Adder) 6. Bộ so sánh(compare)
1. Bộ ghép kênh(Mux)

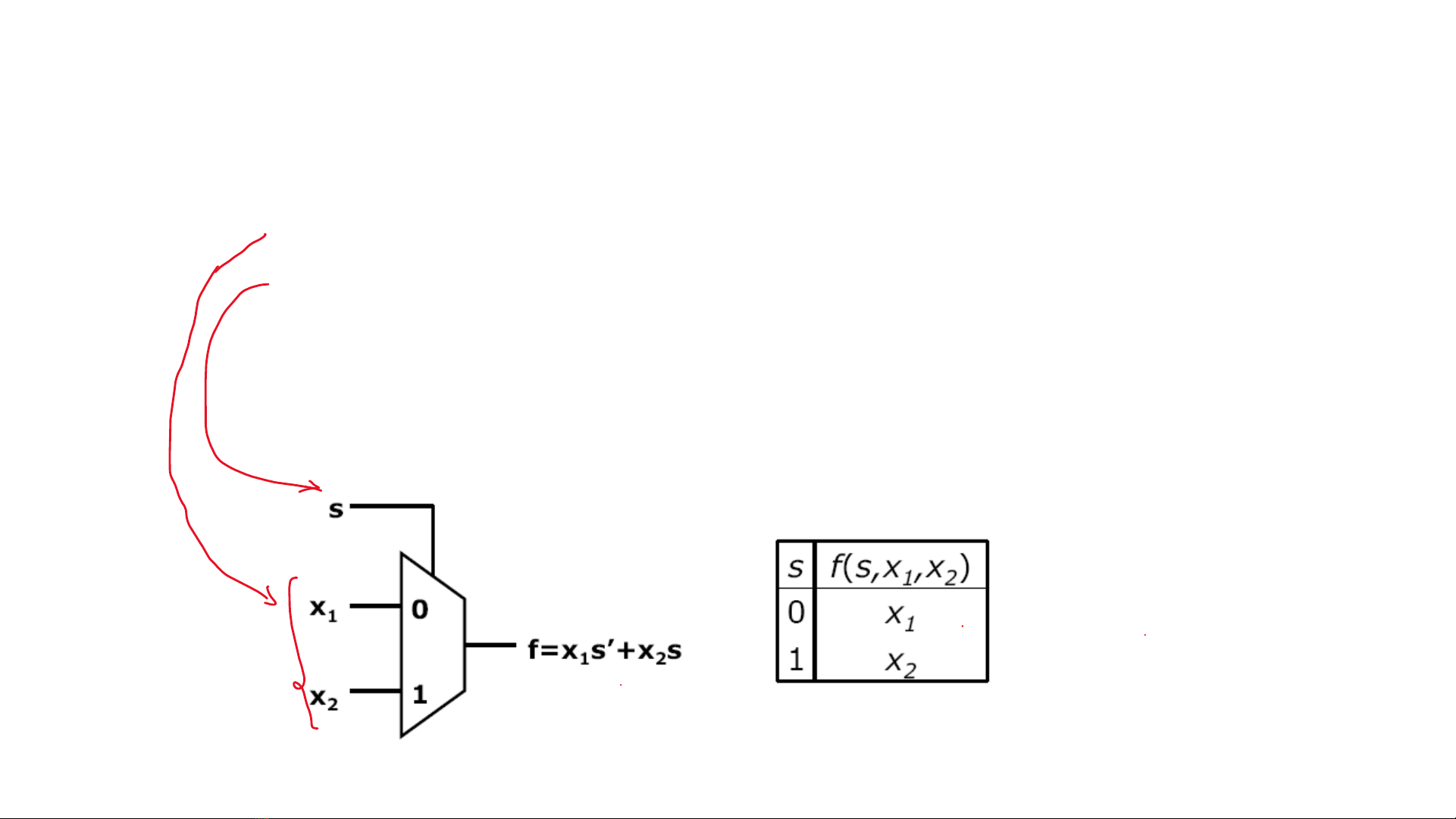

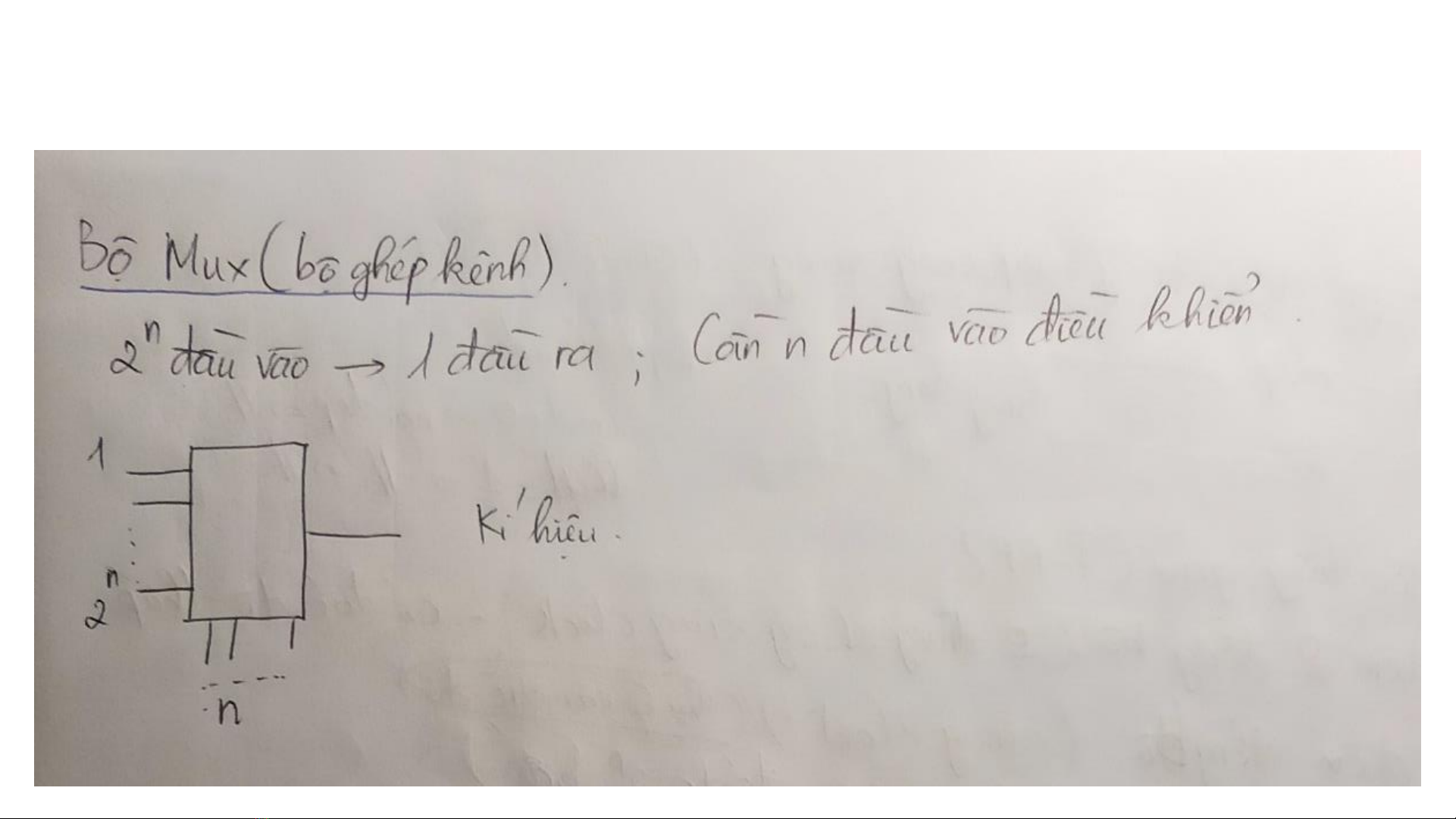

1. Bộ ghép kênh(Mux)  Mạch ghép kênh có:  Một số đầu vào dữ liệu  Một/vài đầu chọn đầu vào  Một đầu ra  Nó chuyển giá trị tín hiệu trên một trong các đầu vào đến đầu ra dựa trên giá trị của đầu tín hiệu chọn Bộ ghép kênh 2 đầu vào
Bộ ghép kênh 4 đầu vào  Đầu ra là từ 1 trong 4 đầu vào tùy theo 2 tín hiệu chọn
Xây dựng bộ ghép kênh 4 đầu vào  Có thể được xây từ 2 bộ MUX 2 đầu vào
Lý thuyết khai triển Shannon(đưa 1 hàm về dạng Mux)  Bất kỳ hàm Boolean f(w1,...wn) có thể được viết dưới dạng f(w1,...wn)=(w1)’. f(0, w2...wn)+(w1). f(1, w2...wn)  Khai triển có thể được thực hiện dùng bất kỳ biến nào trong n biến  Nếu f(w1, w2,w3)=w1 w2+ w1 w3+ w2 w3  Triển khai theo w1 có
Lý thuyết khai triển Shannon-Ví dụ W2W3 0 W2+W3 1
Lý thuyết khai triển Shannon-Ví dụ Chọn khai triển theo biến x và vẽ mạch
2. Bộ phân kênh(Demux)
2. Bộ phân kênh(Demux)
3. Bộ mã hóa(Encoder)
4. Bộ giải mã(Decoder)
5. Bộ cộng(Adder) Full Adder
6. Bộ so sánh
Bài tập áp dụng • Cho mạch dưới. Xác định đầu ra F, lập bảng chân lý và viết F dưới dạng tổng các minterm, tích các maxterm Y F Nếu không ghi tín hiệu ENB thì mặc định ENB=1
Giải
