Lê Th Thu H ngị ườ Đo l ng đi nườ ệ
PVMTC
T P ĐOÀN D U KHÍ VI T NAMẬ Ầ Ệ
TR NG CAO ĐNG D U KHÍ ƯỜ Ẳ Ầ
Gi ng viên:ả LÊ TH THU H NGỊ ƯỜ
Email: Huongltt@pvmtc.edu.vn
Mobile: 098.962.2866
ĐO L NG ĐI NƯỜ Ệ
BÀI 3: ĐO ĐI N TRỆ Ở
Lê Th Thu H ngị ườ Đo l ng đi nườ ệ
BÀI 4: ĐO ĐI N TRỆ Ở
MỤC TIÊU CỦA BÀI 4:
Sau khi học xong bài 4, người học có khả năng:
ØTrình bày được các phương pháp đo điện trở;
ØSử dụng được các thiết bị đo điện trở để tiến hành đo điện trở
cho một đoạn dây và mạch điện cụ thể;
ØThái độ nghiêm túc trong giờ học.
ØTuân thủ nghiêm túc các bước sử dụng thiết bị đo điện áp và
dòng điện.
2
Lê Th Thu H ngị ườ Đo l ng đi nườ ệ
N I DUNG ỘBÀI 4
Đo đi n tr dùng Volt k và Ampe k ệ ở ế ế
1.1
3
Đo đi n tr dùng ph ng pháp đo đi n áp b ng bi n trệ ở ươ ệ ằ ế ở
1.2
Đo đi n tr b ng Ôm kệ ở ằ ế
1.3
Đo đi n tr cách đi n b ng Megohm kệ ở ệ ẳ ế
1.5
Đo đi n tr b ng c u Wheatstone đoệ ở ằ ầ
1.4
Đo đi n tr đtệ ở ấ
1.6
Lê Th Thu H ngị ườ Đo l ng đi nườ ệ
4
Tác dụng của điện trở:
•Hạn dòng.
•Tiêu hao năng lượng điện(chuyển thành nhiệt năng)
Phương pháp đo:
•Đo gián tiếp: dùng Volt kế và Ampe kế để đo điện áp và dòng điện
chạy qua điện trở sau đó dùng công thức để tính ra điện trở.
•Đo trực tiếp: dùng máy đo(VOM, Omh kế).

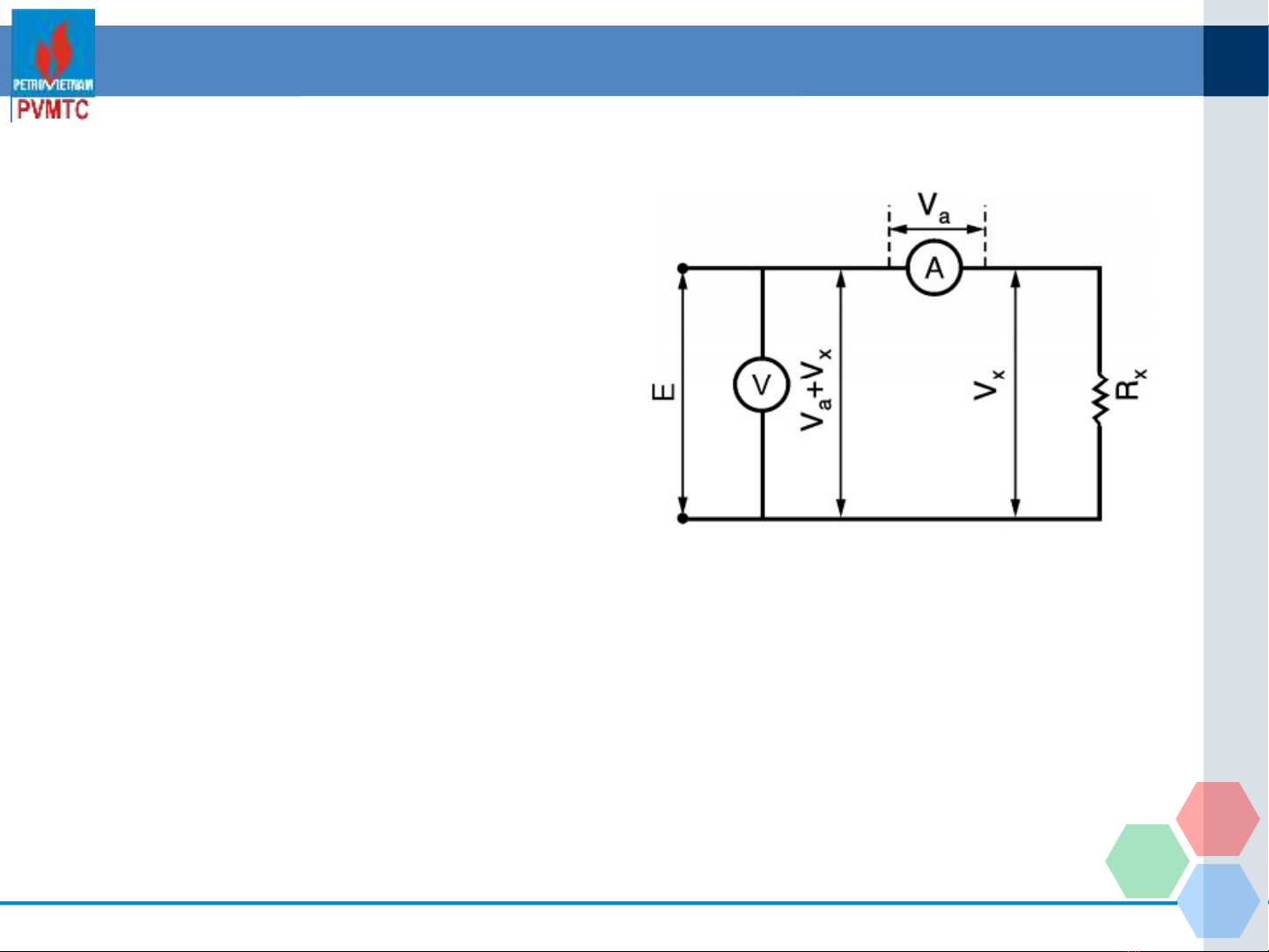

Đo điện trở dùng Volt kế và Ampe kế là phương pháp xác định phần tử
điện trở đang hoạt động (đo nóng) theo yêu cầu, có 2 cách mắc.
4.1 ĐO ĐI N TR DÙNG VOLT K VÀ AMPE K Ệ Ở Ế Ế 4
Lê Th Thu H ngị ườ Đo l ng đi nườ ệ
5
4.1 ĐO ĐI N TR DÙNG VOLT K VÀ AMPE K Ệ Ở Ế Ế 5
