Lê Th Thu H ngị ườ Đo l ng đi nườ ệ
PVMTC
T P ĐOÀN D U KHÍ VI T NAMẬ Ầ Ệ
TR NG CAO ĐNG D U KHÍ ƯỜ Ẳ Ầ
Gi ng viên:ả LÊ TH THU H NGỊ ƯỜ
Email: Huongltt@pvmtc.edu.vn
Mobile: 098.962.2866
ĐO L NG ĐI NƯỜ Ệ
BÀI 2: S D NG CÁC C C U CH TH Ử Ụ Ơ Ấ Ỉ Ị
TRONG ĐO L NG ƯỜ
Lê Th Thu H ngị ườ Đo l ng đi nườ ệ
Bài 2: S D NG CÁC C C U CH TH TRONG ĐO L NG Ử Ụ Ơ Ấ Ỉ Ị ƯỜ
MỤC TIÊU CỦA BÀI 2:
Sau khi học xong bài 2, người học có khả năng:
ØTrình bày được các loại cơ cấu chỉ thị trong đo lường;
ØTrình này được các ứng dụng của cơ cấu chỉ thị trong đo lường;
ØĐọc đúng giá trị hiển thị trên cơ cấu chỉ thị
ØThái độ nghiêm túc trong giờ học.
ØCẩn thận, tỉ mỉ trong quá trình đọc thiết bị.
2
Lê Th Thu H ngị ườ Đo l ng đi nườ ệ
N I DUNG ỘBÀI 2
Cơ cấu từ điện
1.1
3
Cơ cấu điện từ
1.2
Cơ cấu điện động
1.3
Cơ cấu tĩnh điện
1.5
Cơ cấu cảm ứng
1.4
Cơ cấu đo điện tử
1.6
Lê Th Thu H ngị ườ Đo l ng đi nườ ệ
Gi i thi u chungớ ệ
Khái niệm chung: Cơ cấu chỉ thị là một phần của thiết bị đo dùng để
hiển thị kết quả đo. Cơ cấu chỉ thị của các đồng hồ đo lường các đại
lượng điện được phân thành 2 nhóm chính:
•Cơ cấu chỉ thị bằng kim (hay cơ điện)
•Cơ cấu điện tử.
4
Lê Th Thu H ngị ườ Đo l ng đi nườ ệ
Gi i thi u chungớ ệ 5

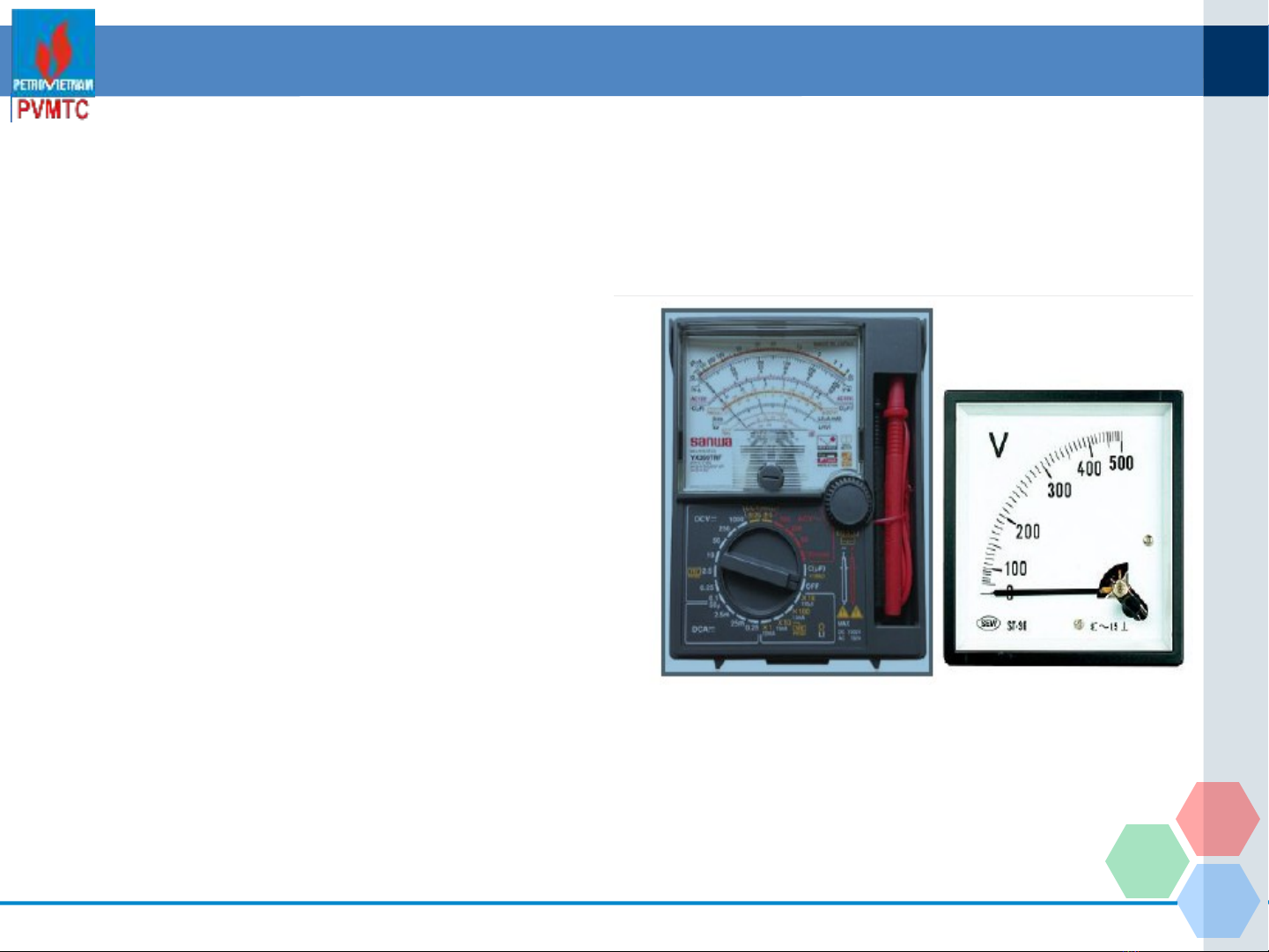

Cơ cấu chỉ thị cơ điện: là loại chỉ thị có tín hiệu vào là điện áp hay
dòng điện và tín hiệu ra là góc quay của kim chỉ thị.
Đại lượng cần đo sẽ biến đổi thành
góc quay của kim chỉ thị, thông qua
việc chuyển đổi năng lượng điện
từ thành năng lượng cơ học.
Cơ cấu chỉ thị cơ điện bao gồm hai
phần: phần tĩnh và phần động
(phần quay).
Nguyên lý chung: khi có dòng điện qua cơ cấu sẽ sinh ra 1 lực điện từ,
làm kim chỉ thị bị lệnh 1 góc α.
