BÀI GIẢNG MÔN
GHÉP KÊNH TÍN HIỆU SỐ
CHƯƠNG 4
CÁC PHƯƠNG THỨC TRUYỀN TẢI SỐ LIỆU
www.ptit.edu.vn Trang 1 GIẢNG VIÊN: NGÔ THU TRANG BỘ MÔN: THÔNG TIN QUANG - KHOA VT1
BÀI GIẢNG MÔN
GHÉP KÊNH TÍN HIỆU SỐ
CÁC PHƯƠNG THỨC TRUYỀN TẢI SỐ LIỆU (1)
Đặt vấn đề
Các công nghệ truyền dẫn trước đây thường tối ưu cho lưu lượng
thoại và dữ liệu kênh có hướng (lưu lượng chủ yếu)
Lưu lượng chủ yếu hiện nay là gói dữ liệu (IP) công nghệ truyền
dẫn cần có sự cải tiến
Các dịch vụ càng đa dạng nên dạng lưu lượng cũng đa dạng hơn:
DVB, Fiber Channel, ESCON, FICON,…
Nội dung
Truyền tải số liệu qua SDH IP/quang Công nghệ mạng vòng thẻ bài (Token Ring) và FDDI Công nghệ Ethernet Công nghệ mạng vòng gói tự phục hồi RPR
www.ptit.edu.vn Trang 2 GIẢNG VIÊN: NGÔ THU TRANG BỘ MÔN: THÔNG TIN QUANG - KHOA VT1
BÀI GIẢNG MÔN
GHÉP KÊNH TÍN HIỆU SỐ
TRUYỀN TẢI SỐ LIỆU QUA SDH
IP
DVB
MPLS
VLAN
PDH
Fibre Chanel
Ethernet
ATM
ESCON
FICON
HDLC/PPP/LAPS
GFP-F
GFP-T
NG SDH
Kết chuỗi liền kề Kết chuỗi ảo
www.ptit.edu.vn Trang 3 GIẢNG VIÊN: NGÔ THU TRANG BỘ MÔN: THÔNG TIN QUANG - KHOA VT1
BÀI GIẢNG MÔN
GHÉP KÊNH TÍN HIỆU SỐ
TRUYỀN TẢI IP/ QUANG
IP
ATM
IP
IP
SDH
ATM
SDH
IP
Quang/WDM
Quang/WDM
Quang/WDM
Quang/WDM
www.ptit.edu.vn Trang 4 GIẢNG VIÊN: NGÔ THU TRANG BỘ MÔN: THÔNG TIN QUANG - KHOA VT1
BÀI GIẢNG MÔN
GHÉP KÊNH TÍN HIỆU SỐ
CÔNG NGHỆ TOKEN RING VÀ FDDI

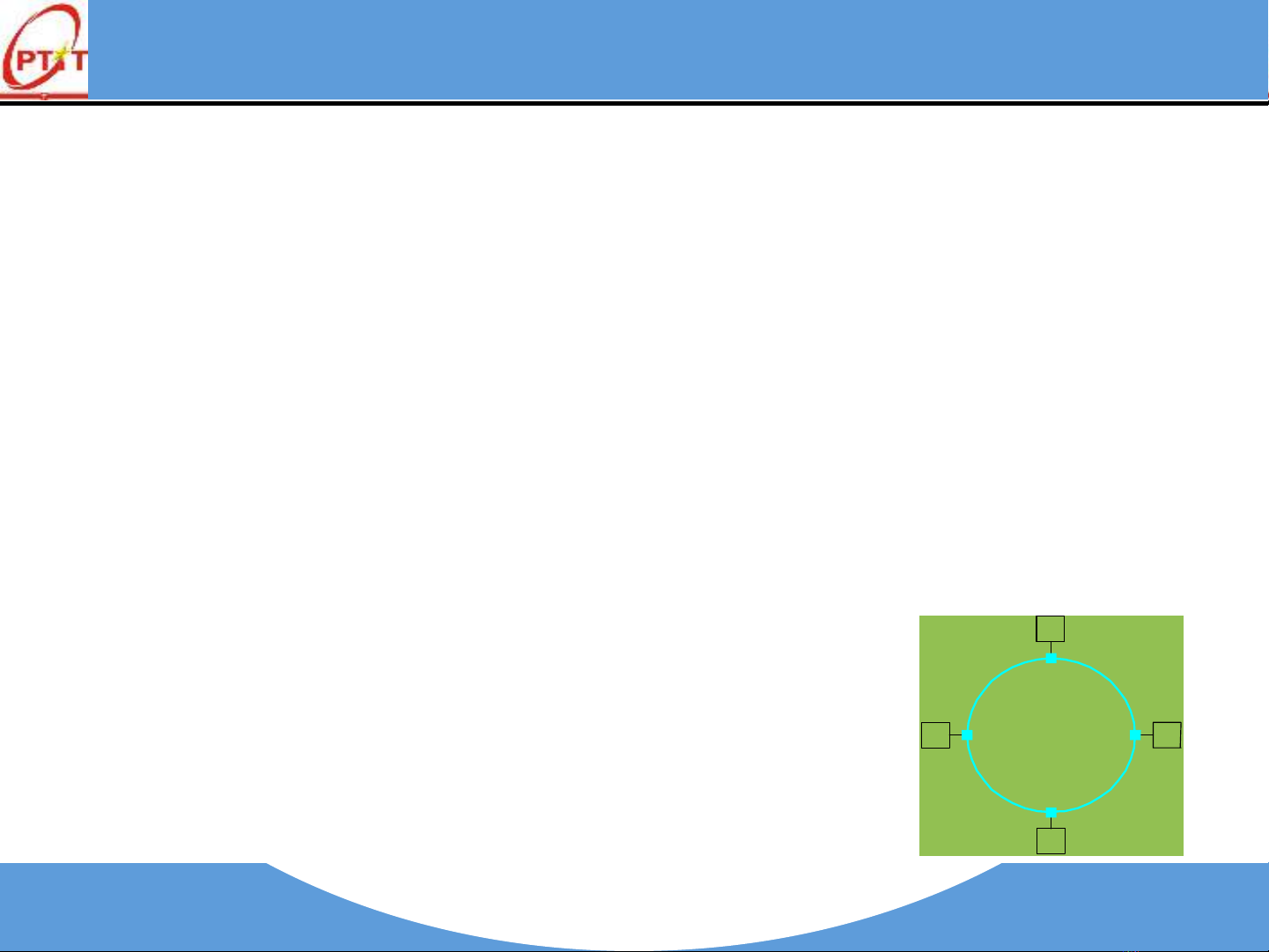

Token Ring:
Standard IEEE 802.5 “Token Ring” Trước khi truyền đi, mỗi nhóm dữ liệu được cấp một thẻ bài
(token=bit sequence)tạo khung truyền dẫn
Đến nơi thu, thẻ bài được giải phóngxóa khung truyền dẫn Truyền dẫn một chiều trong vòng (upstream/ downstream) Kết nối giữa các node trong vòng theo kiểu điểm – điểm Phương thức truyền dẫn: round – robin Không bị xung đột (no collisions) Sử dụng hiệu quả tài nguyên mạng Thời gian đáp ứng nhanh
www.ptit.edu.vn Trang 5 GIẢNG VIÊN: NGÔ THU TRANG BỘ MÔN: THÔNG TIN QUANG - KHOA VT1
BÀI GIẢNG MÔN
GHÉP KÊNH TÍN HIỆU SỐ
CÔNG NGHỆ TOKEN RING VÀ FDDI
FDDI – Fiber Distributed Data Interface
Token Ring cho mạng LAN sử dụng sợi quang high
performance
Thẻ bài
Tiền tố
SD
FC
ED
Khung
Tiền tố
SD
FC
DA
SA
Trường tin
FCS
ED
FS
Phạm vi kiểm tra lỗi khung
Cực đại 4500 octet
SD- Giới hạn khởi đầu khung; FC- Điều khiển khung, 8bit; DA- Địa chỉ đích, 16 hoặc 48 bit; SA- Địa chỉ nguồn, 16 hoặc 48 bit; FCS- Dãy kiểm tra khung, 32 bit; FS- Trạng thái khung; ED- Giới hạn cuối khung.
www.ptit.edu.vn Trang 6 GIẢNG VIÊN: NGÔ THU TRANG BỘ MÔN: THÔNG TIN QUANG - KHOA VT1
BÀI GIẢNG MÔN
GHÉP KÊNH TÍN HIỆU SỐ
CÔNG NGHỆ ETHERNET
Công nghệ chuyển mạch gói ứng dụng cho mạng LAN Băng thông: 10Mbps, 100Mbps, 1Gbps Broadcasting cấu hình mạng phổ biến: bus, star Dữ liệu truyền dẫn trên mạng phải được đóng gói theo
chuẩn Ethernet
Khuôn dạng khung Ethernet chung
4 byte
7 byte 1 byte 6 byte
6 byte
2 byte
Độ dài thay đổi từ 46 1500 byte
64 byte kích cỡ khung 1518 byte
Đầu đề D_MAC_Addr S_MAC_Addr Độ dài/Kiểu Số liệu khách hàng MAC FCS S F D
www.ptit.edu.vn Trang 7 GIẢNG VIÊN: NGÔ THU TRANG BỘ MÔN: THÔNG TIN QUANG - KHOA VT1
BÀI GIẢNG MÔN
GHÉP KÊNH TÍN HIỆU SỐ
CÔNG NGHỆ MẠNG VÒNG GÓI TỰ PHỤC HỒI (RPR)
Cấu hình vòng dựa trên lớp MAC
Standard IEEE 802.17
ISP
IP Backbone
Cable
Đặc điểm cơ bản:
Applications
Resilient Packet Ring
Metro Ethernet
(RPR)
Wireless
10 Gbps
ASP
IP Backbone
Applications
Dữ liệu truyền trên vòng theo hai hướng ngược chiều nhau và có thể tách/ xen tại tất cả các node Quản lí băng thông tốt: • Tái sử dụng băng thông • Thuật toán cân bằng lưu lượng Cơ chế phục hồi nhanh: (<50ms) Dịch vụ đa dạng:
• Hỗ trợ các dịch vụ tốc độ cố định hoặc thay đổi • Giảm trễ đối với các ứng dụng thời gian thực
www.ptit.edu.vn Trang 8 GIẢNG VIÊN: NGÔ THU TRANG BỘ MÔN: THÔNG TIN QUANG - KHOA VT1
BÀI GIẢNG MÔN
GHÉP KÊNH TÍN HIỆU SỐ
CÔNG NGHỆ MẠNG VÒNG GÓI TỰ PHỤC HỒI (RPR)
Các lớp mô hình tham khảo OSI
Các lớp RPR Các lớp cao
Ứng dụng
Điều khiển tuyến logic (khách hàng MAC)
Giao diện dịch vụ MAC
Trình diễn
Điều khiển MAC
Đoạn
Fairness
OAM
Topology và bảo vệ
Truyền tải
Giao diện dịch vụ PHY
Tuyến số liệu MAC
Mạng
Tuyến số liệu
Lớp vật lý (SONET/ SDH; ETHERNET)
Vật lý
Môi trường
www.ptit.edu.vn Trang 9 GIẢNG VIÊN: NGÔ THU TRANG BỘ MÔN: THÔNG TIN QUANG - KHOA VT1
BÀI GIẢNG MÔN
GHÉP KÊNH TÍN HIỆU SỐ
CÔNG NGHỆ MẠNG VÒNG GÓI TỰ PHỤC HỒI (RPR)
Customer Interfaces
Customer Interfaces
5Gb
X
RPR Edge 3
Cut
RPR Edge 2
5Gb
10Gb
5Gb
RPR Edge 1
RPR Edge 4
Working and Protect Paths
Customer Interfaces
Customer Interfaces
10Gb
10Gb RPR Ring
• Traffic from Edge 3 to Edge 4 • Traffic from Edge 4 to Edge 1 • What happens after a cut
RPR Core 5
Fully loaded RPR ring • Traffic from Edge 1 to Edge 2 • Traffic from Edge 1 to Edge 3 • Traffic from Edge 2 to Edge 3 between Edge 2 and Edge 3
www.ptit.edu.vn Trang 10 GIẢNG VIÊN: NGÔ THU TRANG BỘ MÔN: THÔNG TIN QUANG - KHOA VT1
BÀI GIẢNG MÔN
GHÉP KÊNH TÍN HIỆU SỐ
CÔNG NGHỆ MẠNG VÒNG GÓI TỰ PHỤC HỒI (RPR)
Cơ chế bảo vệ Wrapping
Customer Interfaces
Customer Interfaces
RPR Edge 3
RPR Edge 2
10Gb
X
Cut
10Gb
5Gb
X
RPR Edge 4
RPR Edge 1
Cut Working and Protect Paths
Customer Interfaces
Customer Interfaces
10Gb
5Gb Protect path
10Gb RPR Ring
RPR Core 5 5Gb Protect path
www.ptit.edu.vn Trang 11 GIẢNG VIÊN: NGÔ THU TRANG BỘ MÔN: THÔNG TIN QUANG - KHOA VT1
BÀI GIẢNG MÔN
GHÉP KÊNH TÍN HIỆU SỐ
CÔNG NGHỆ MẠNG VÒNG GÓI TỰ PHỤC HỒI (RPR)
Cơ chế bảo vệ Steering
Customer Interfaces
Customer Interfaces
RPR Edge 3
RPR Edge 2
X
Cut
10Gb
5Gb
X
Cut
RPR Edge 1
RPR Edge 4
Working and Protect Paths
Customer Interfaces
Customer Interfaces
10Gb
5Gb Protect path
10Gb RPR Ring
RPR Core 5 5Gb Protect path
www.ptit.edu.vn Trang 12 GIẢNG VIÊN: NGÔ THU TRANG BỘ MÔN: THÔNG TIN QUANG - KHOA VT1
