Chương 5: Những hư hỏng về kết cấu thép
1
1Một số khái niệm liên quan
2Hiện tượng & Hậu quả
3Nguyên nhân
4Giải pháp khắc phục
5Phòng tránh
By: Lâm Văn Phong, Bộ môn Cảng –Công trình biển
1. Một số khái niệm liên quan
By: Lâm Văn Phong, Bộ môn Cảng –Công trình biển 2
5
1. Gỉ sắt (rust)
Gỉ sắt là sản phẩm của
quá trình oxy hóa sắt,
thường gồm Fe2O3·nH2O
& (FeO(OH), Fe(OH)3) &
không có cường độ.
Hậu quả:
-Mất mỹ quan
-Trương nở thể tích.
-Giảm tiết diện chịu lực.
.
Photos from internet
https://tudienhoahoc.com/de-
bao-ve-vo-tau-bien-nguoi-ta-
dung-phuong-phap-nao.html
1. Một số khái niệm liên quan (tt)
By: Lâm Văn Phong, Bộ môn Cảng –Công trình biển 3
5
.

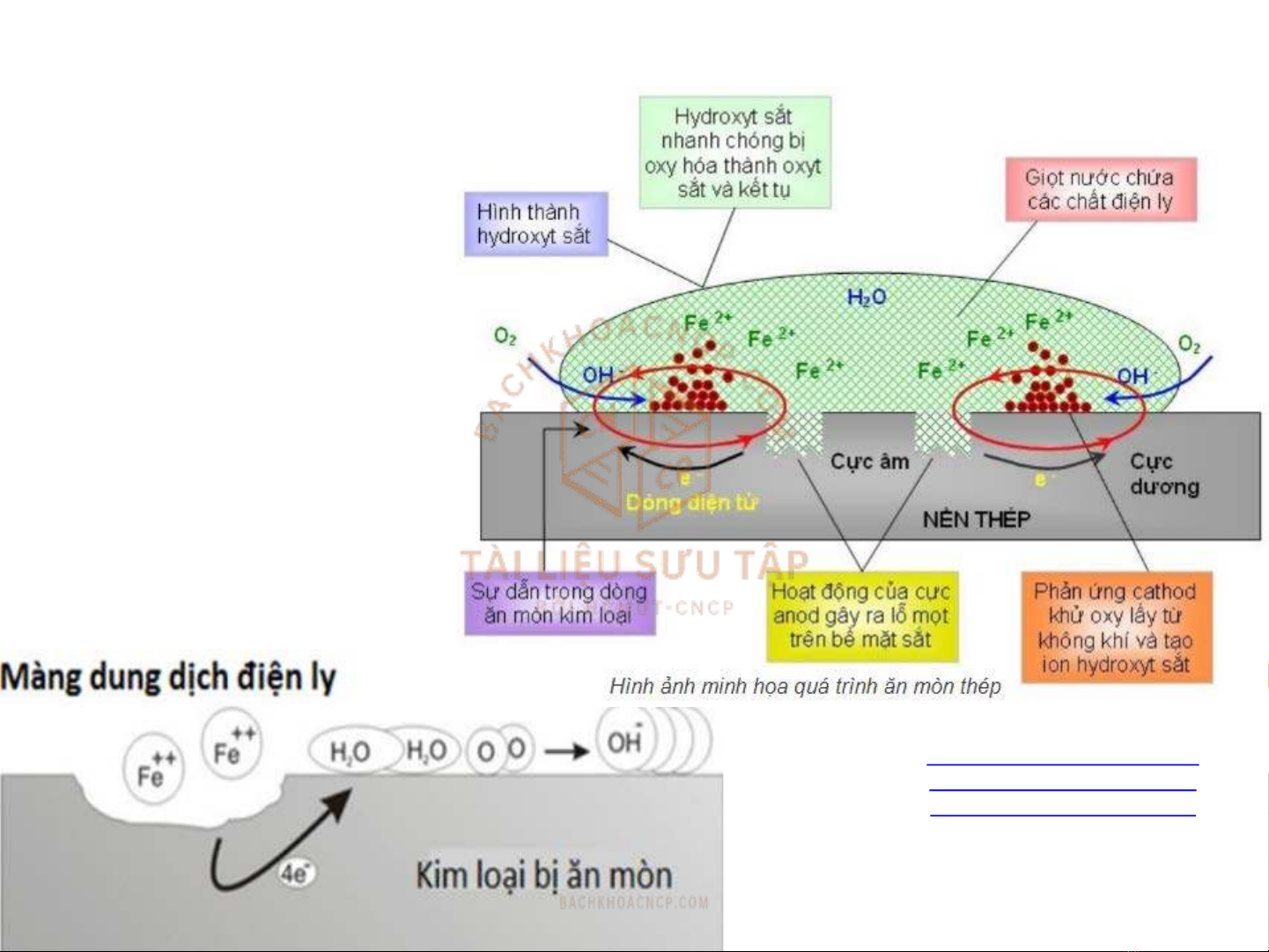

1. Màng ẩm
2. Thời gian lưuẩm (TOW:Time of Wetness)
3. Nhiệt độ
4. Chế độ mưa

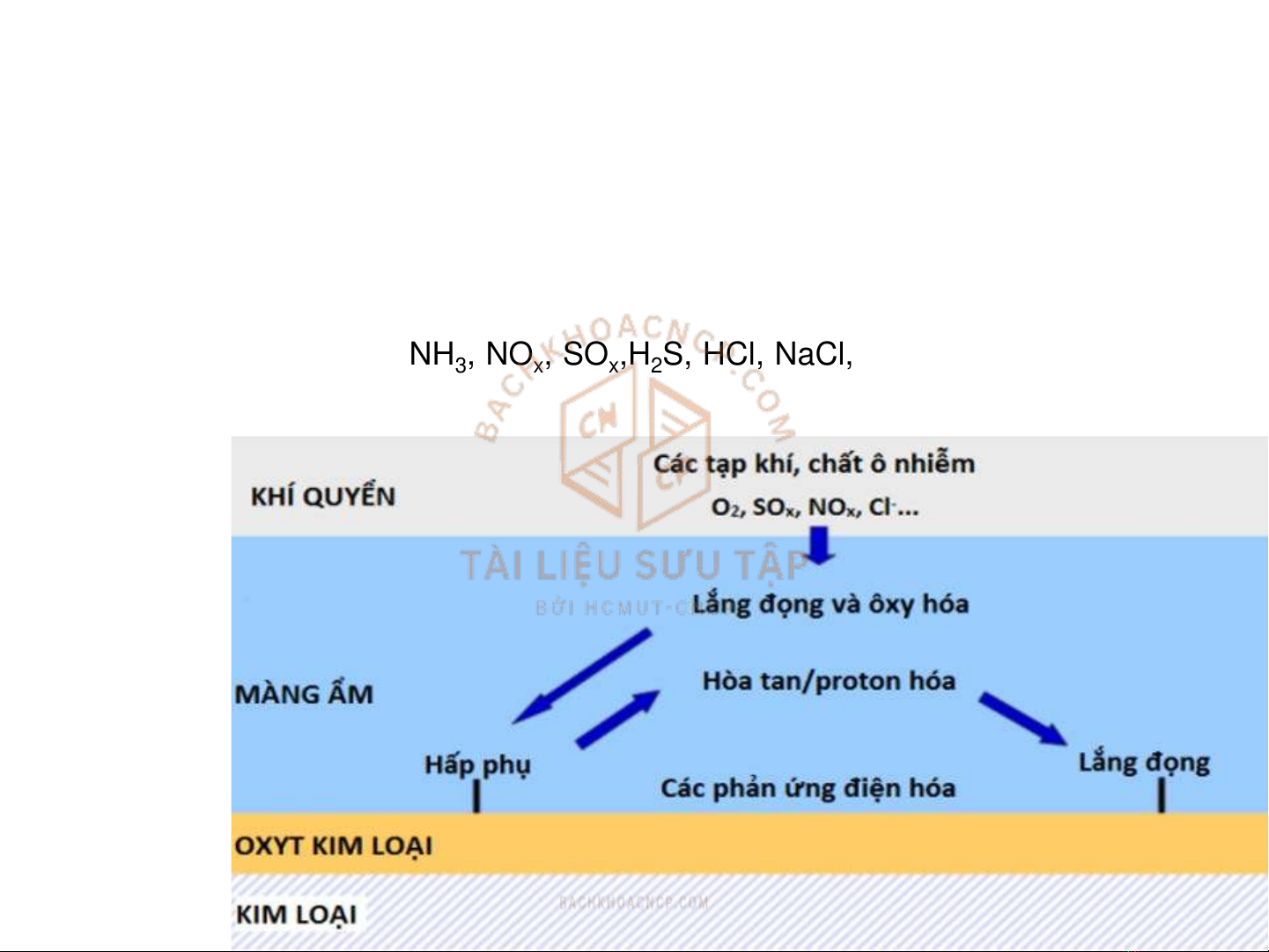

5. Một số chất:CO2, O3,NH3,NOx, SOx,H2S, HCl, NaCl, các axit hữu cơ:HCOOH,
CH3COOH
2. Các yếu tố ảnh hưởng đến quá trình gỉ
Photo from
internet
1. Một số khái niệm liên quan (tt)
By: Lâm Văn Phong, Bộ môn Cảng –Công trình biển 4
5
3. Phân biệt thành phần của gỉ qua màu sắc
-Đỏ: Oxit hydrat Fe2O3� 𝐻𝐻2𝑂𝑂(tiếp xúc với nước, oxi cao)
-Vàng: Oxit sắt III (oxi cao, độ ẩm thấp)
-Nâu: Oxit sắt III (oxi cao, độ ẩm thấp)
-Đen: Oxit sắt II –III Fe3O4(ít oxi)
http://baoquanhanghoa.com/phan-
biet-cac-loai-ri-set-trong-thuc-te.html)
.
4. Các loại liên kết thường gặp trong kết cấu thép
Photos from internet
Bu lông
Hàn Đinh tán
Keo
2. Hiện tượng & Hậu quả
By: Lâm Văn Phong, Bộ môn Cảng –Công trình biển 5
5

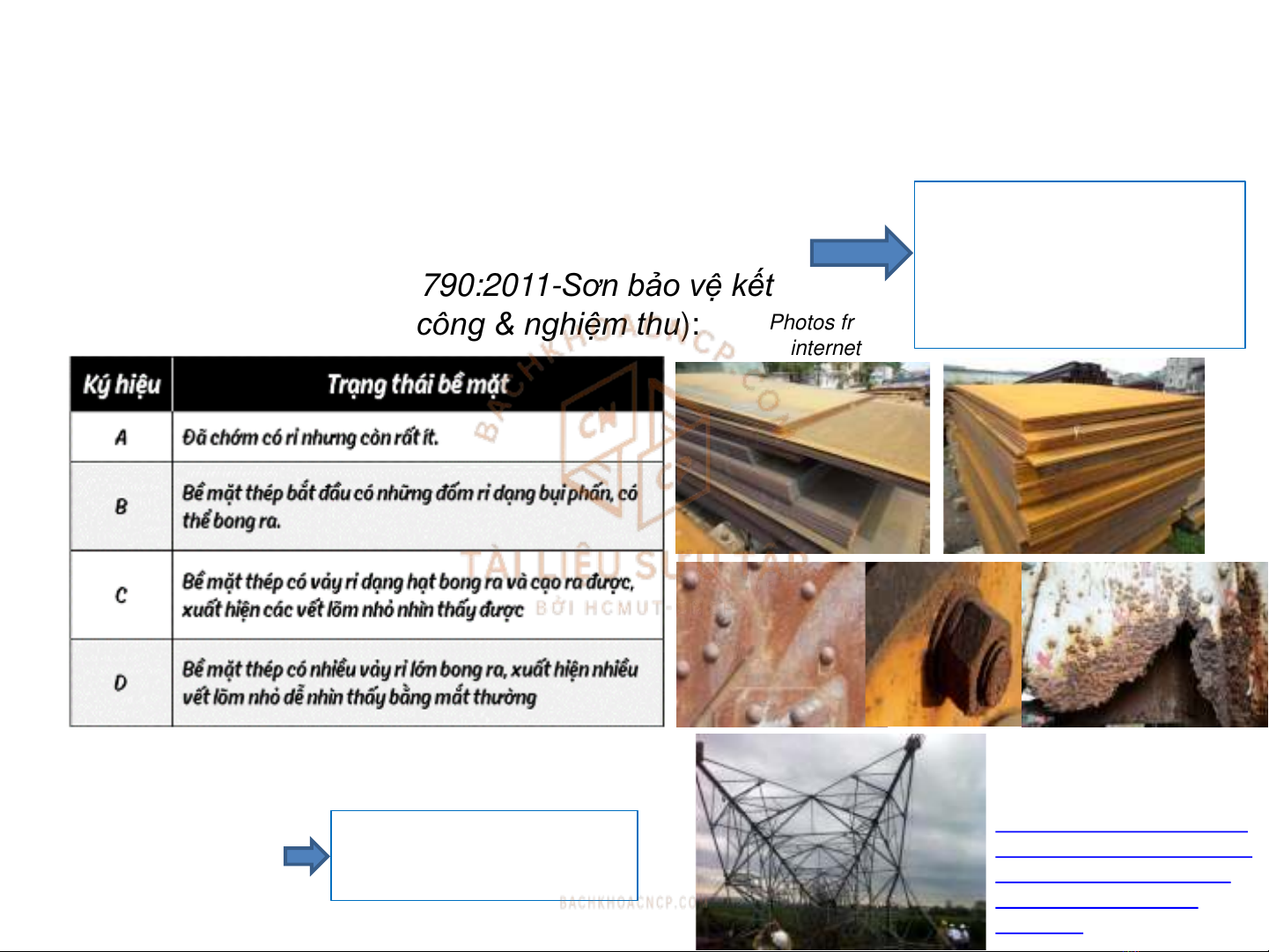

1. Thép bị gỉ (bị ăn mòn)
Các mức độ gỉ: (TCXDVN 334:2005-Quy phạm
sơn thiết bị và kết cấu thép trong XD DD&CN, nay
được thay bằng TCVN 8790:2011-Sơn bảo vệ kết
cấu thép –Quy trình thi công & nghiệm thu):
⇒Mất mỹ quan
⇒Giảm khả năng
chịu lực
⇒Nặng: sập đổ ctr
2. Liên kết bị hưhỏng
- Hưhỏng ít
- Hưhỏng nhiều
⇒Giảm KNCL
⇒Nặng: sập đổ
https://baodatviet.vn/chinh-
tri-xa-hoi/tin-tuc-thoi-su/cot-
dien-500kv-bi-quat-do-lo-
chan-de-mong-manh-
3306487/
Photos from
internet
