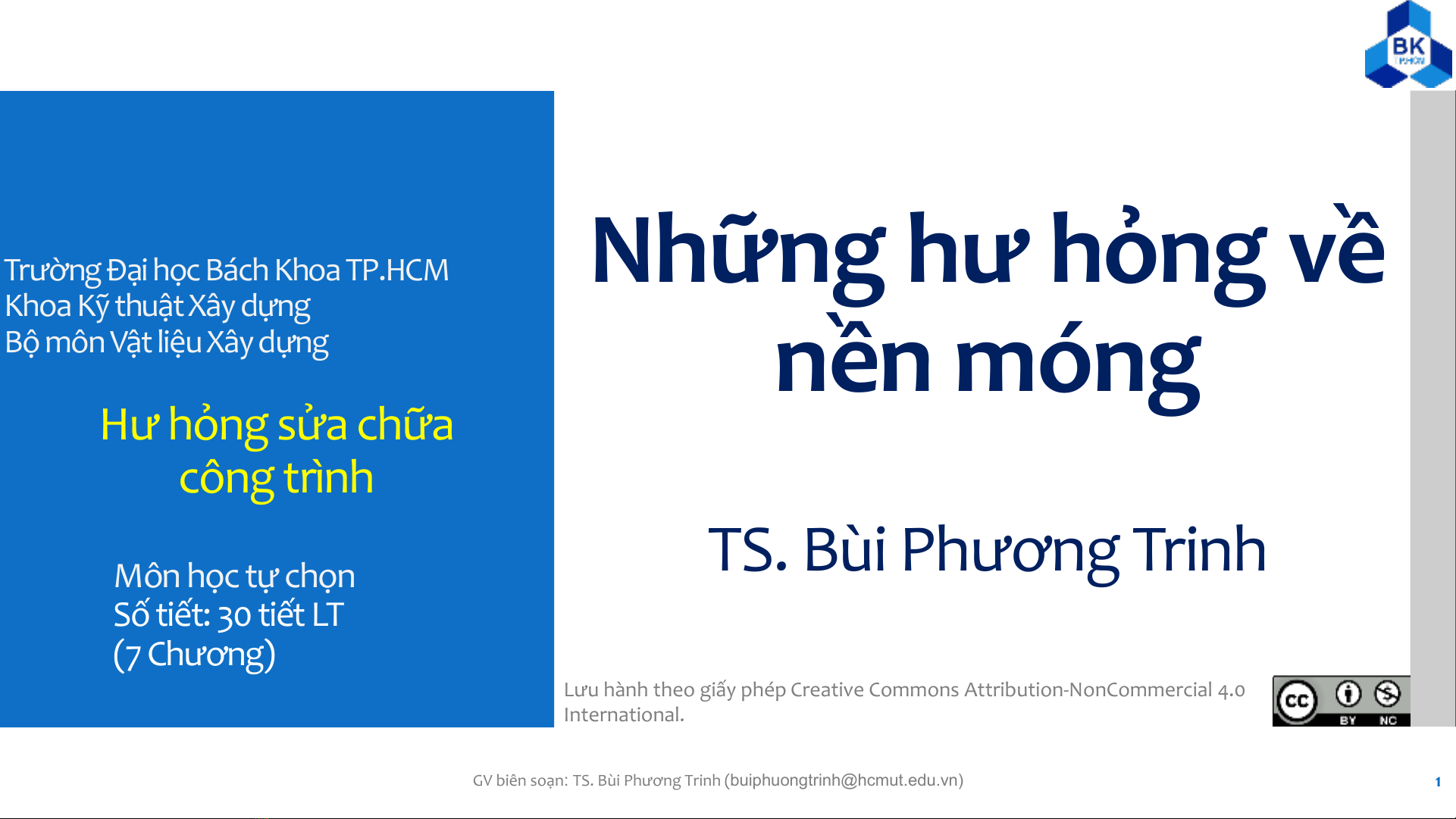

Những hư hỏng về
nền móng
TS. Bùi Phương Trinh
GV biên soạn: TS. Bùi Phương Trinh (buiphuongtrinh@hcmut.edu.vn) 1
TrườngĐạihọcBáchKhoaTP.HCM
Khoa Kỹ thuậtXây dựng
Bộ mônVậtliệu Xâydựng
Hư hỏng sửa chữa
công trình
Môn họctự chọn
Số tiết: 30 tiếtLT
(7 Chương)
Lưu hành theo giấy phép Creative Commons Attribution-NonCommercial 4.0
International.
Một số khái niệm liên
quan
Hiện tượng & hậu quả
Nguyên nhân
Giải pháp khắc phục
Phòng tránh
Tài liệu tham khảo
GV biên soạn: TS. Bùi Phương Trinh (buiphuongtrinh@hcmut.edu.vn) 2

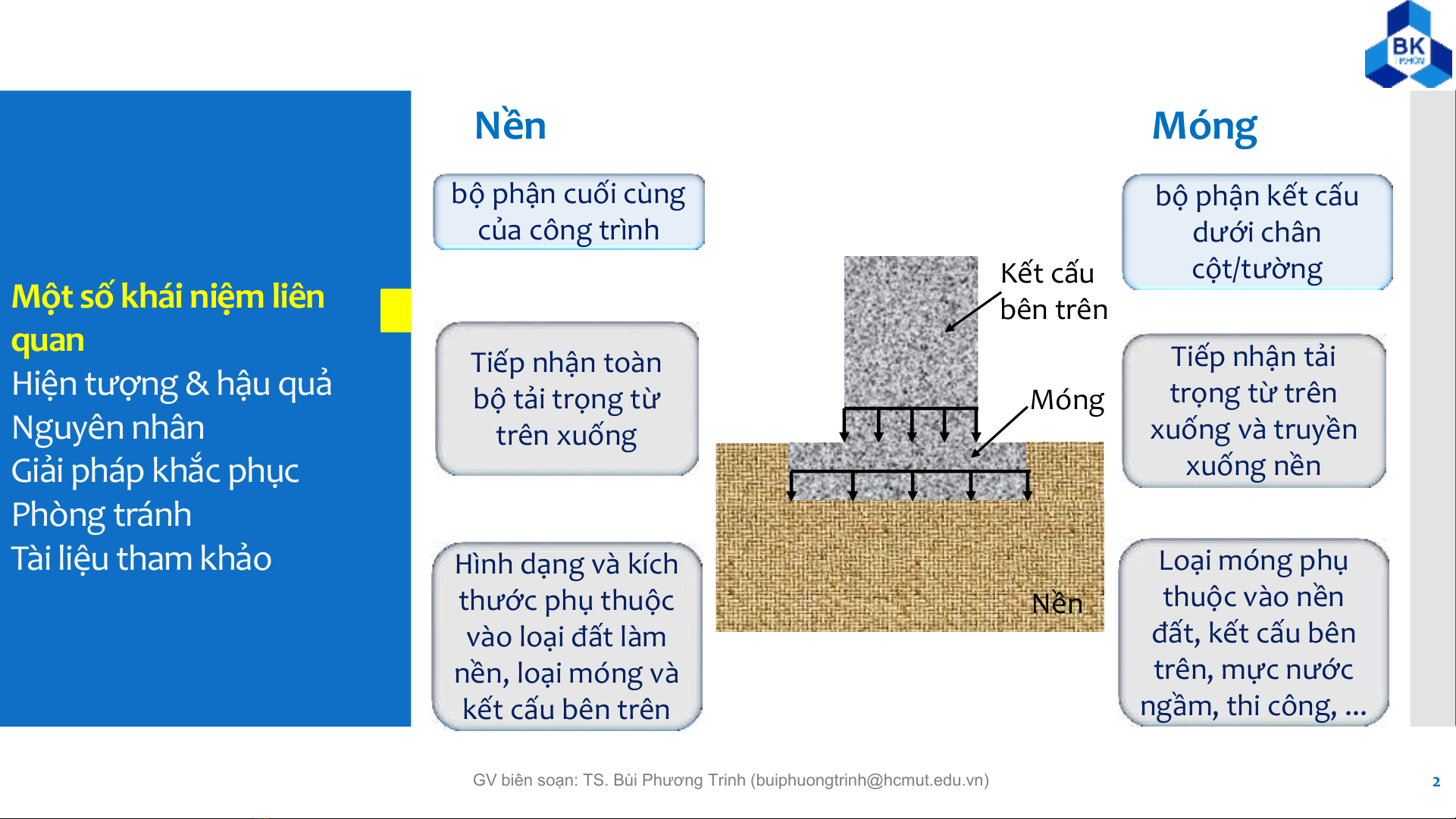

Nền
bộ phận cuối cùng
của công trình
Tiếp nhận toàn
bộ tải trọng từ
trên xuống
Hình dạng và kích
thước phụ thuộc
vào loại đất làm
nền, loại móng và
kết cấu bên trên
Móng
Kết cấu
bên trên
Nền
Móng
bộ phận kết cấu
dưới chân
cột/tường
Tiếp nhận tải
trọng từ trên
xuống và truyền
xuống nền
Loại móng phụ
thuộc vào nền
đất, kết cấu bên
trên, mực nước
ngầm, thi công, ...
Một số khái niệm liên
quan
Hiện tượng & hậu quả
Nguyên nhân
Giải pháp khắc phục
Phòng tránh
Tài liệu tham khảo
GV biên soạn: TS. Bùi Phương Trinh (buiphuongtrinh@hcmut.edu.vn) 3

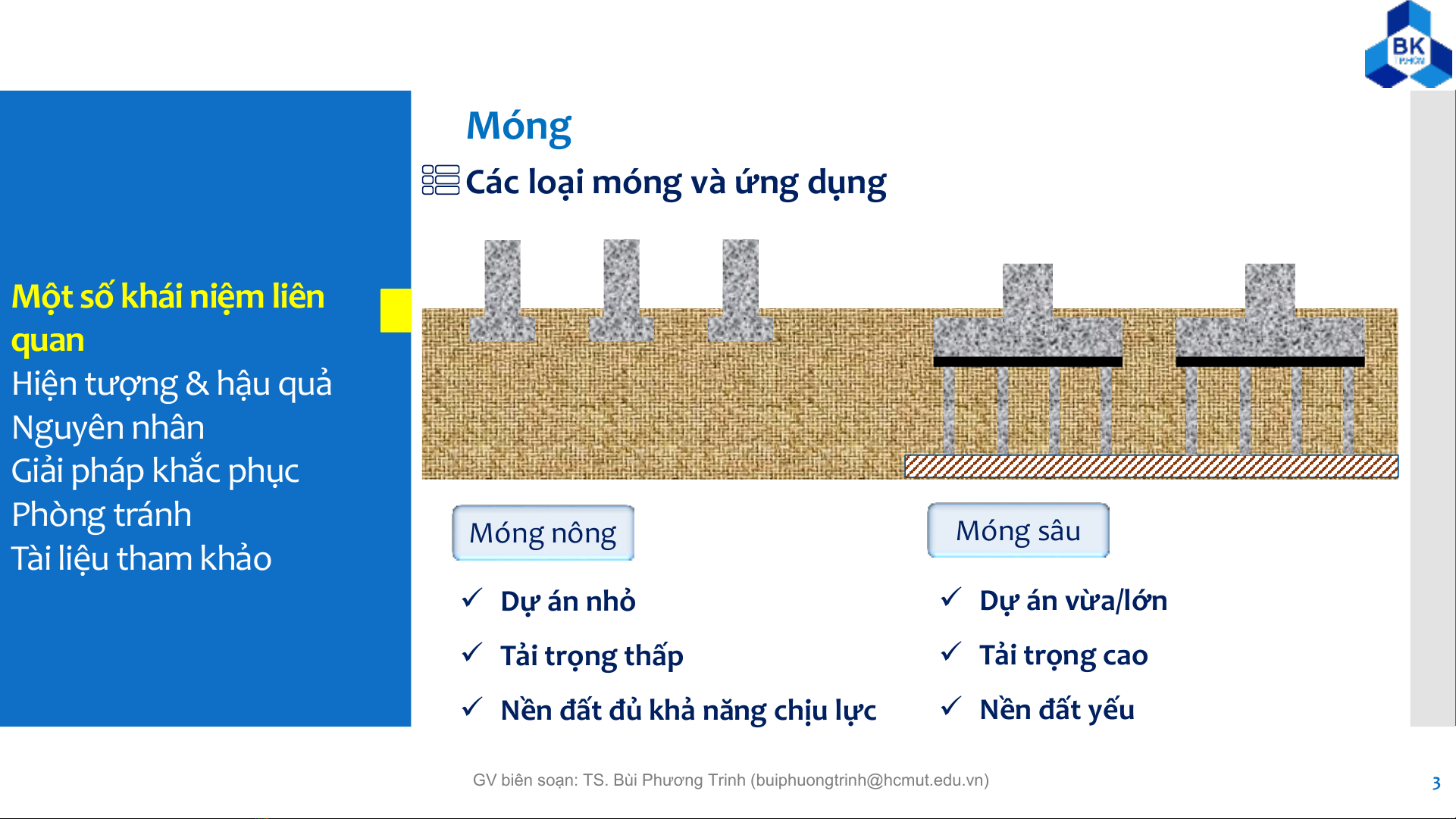

Móng
Các loại móng và ứng dụng
Dự án nhỏ
Tải trọng thấp
Nền đất đủ khả năng chịu lực
Móng nông Móng sâu
Dự án vừa/lớn
Tải trọng cao
Nền đất yếu
Một số khái niệm liên
quan
Hiện tượng & hậu quả
Nguyên nhân
Giải pháp khắc phục
Phòng tránh
Tài liệu tham khảo
GV biên soạn: TS. Bùi Phương Trinh (buiphuongtrinh@hcmut.edu.vn) 4

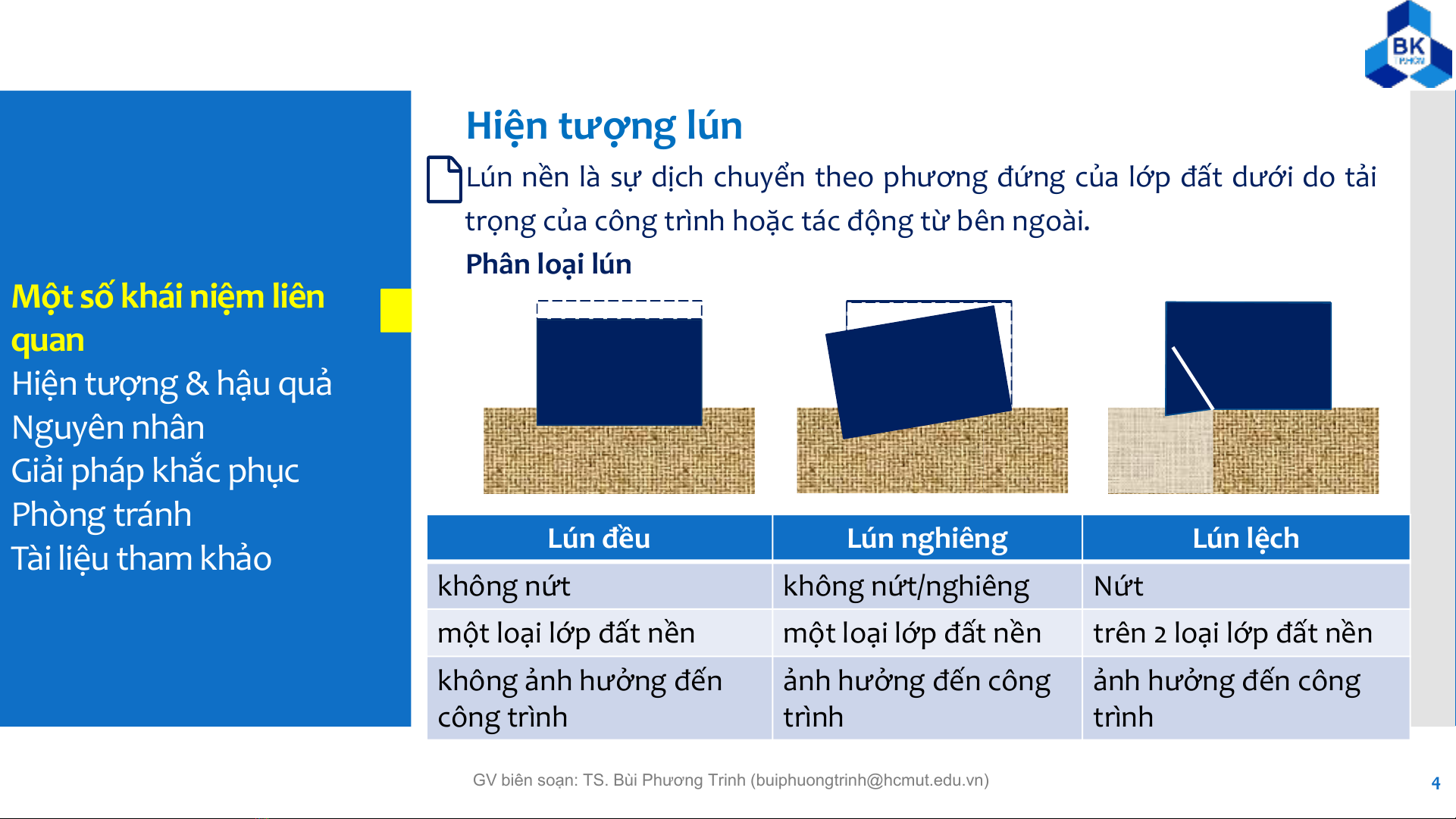

Hiện tượng lún
Lún nền là sự dịch chuyển theo phương đứng của lớp đất dưới do tải
trọng của công trình hoặc tác động từ bên ngoài.
Phân loại lún
Lún đều Lún nghiêng Lún lệch
không
nứt
không
nứt/nghiêng
Nứt
một
loại lớp đất nền
một
loại lớp đất nền
trên
2 loại lớp đất nền
không
ảnh hưởng đến
công
trình
ảnh
hưởng đến công
trình
ảnh
hưởng đến công
trình
Một số khái niệm liên
quan
Hiện tượng & hậu quả
Nguyên nhân
Giải pháp khắc phục
Phòng tránh
Tài liệu tham khảo
GV biên soạn: TS. Bùi Phương Trinh (buiphuongtrinh@hcmut.edu.vn) 5

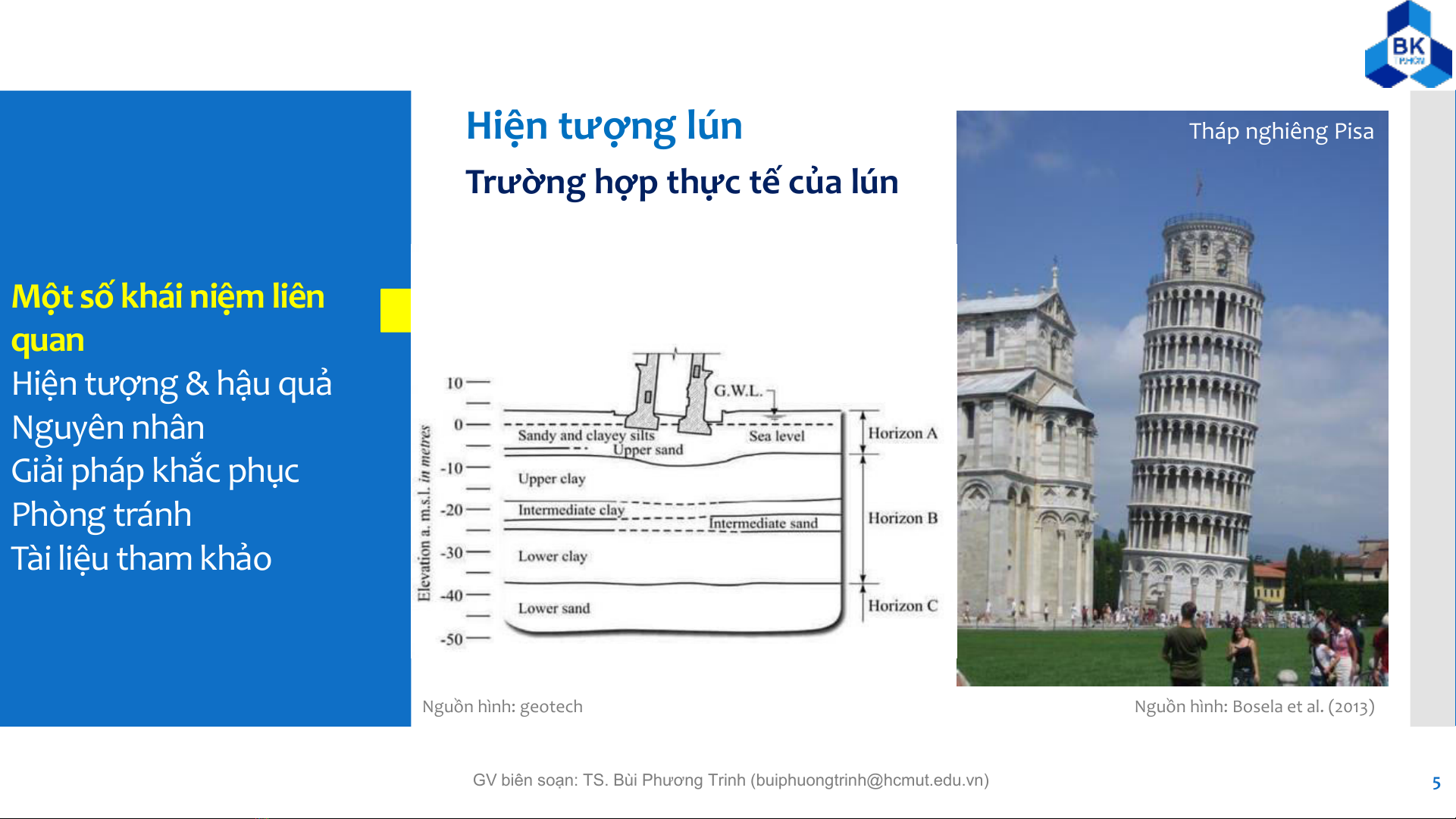

Hiện tượng lún
Trường hợp thực tế của lún
Tháp nghiêng Pisa
Nguồn hình: Bosela et al. (2013)Nguồn hình: geotech
