  1. KẾT CẤU THÉP 1 Chương V: KẾT CẤU DÀN THÉP  Mã môn học: CI3231  Giảng viên hướng dẫn: TS. ĐINH THẾ HƯNG

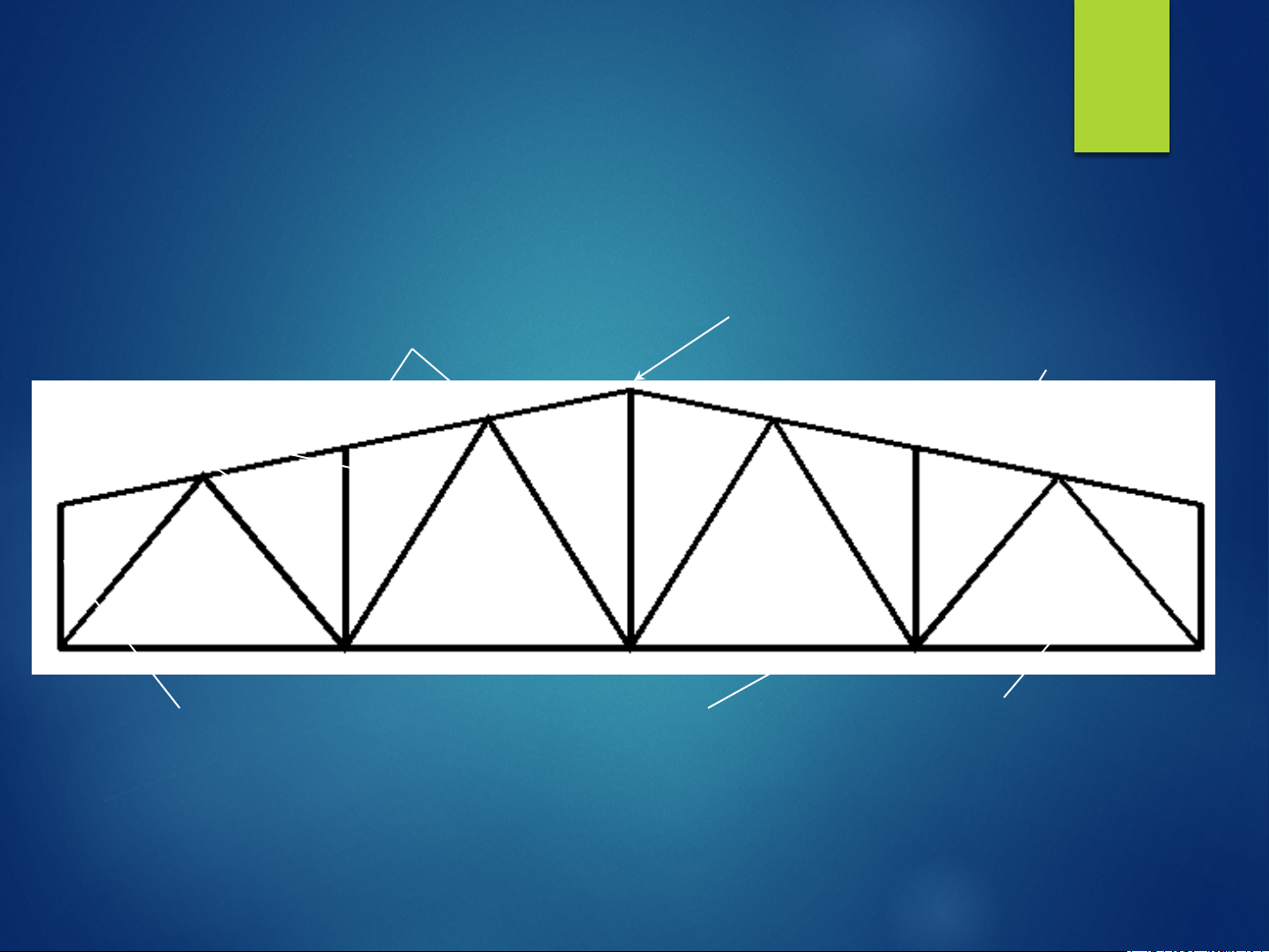

  2. 1. CẤU TẠO DÀN THÉP 2 Dàn thép là kết cấu rỗng gồm nhiều thanh ghép lại với nhau tại mắt dàn bằng liên kết hàn hoặc bu lông đỉnh dàn nút (mắt) dàn thanh cánh trên thanh bụng thanh đứng đầu dàn thanh cánh dưới thanh xiên đầu dàn Cấu tạo dàn

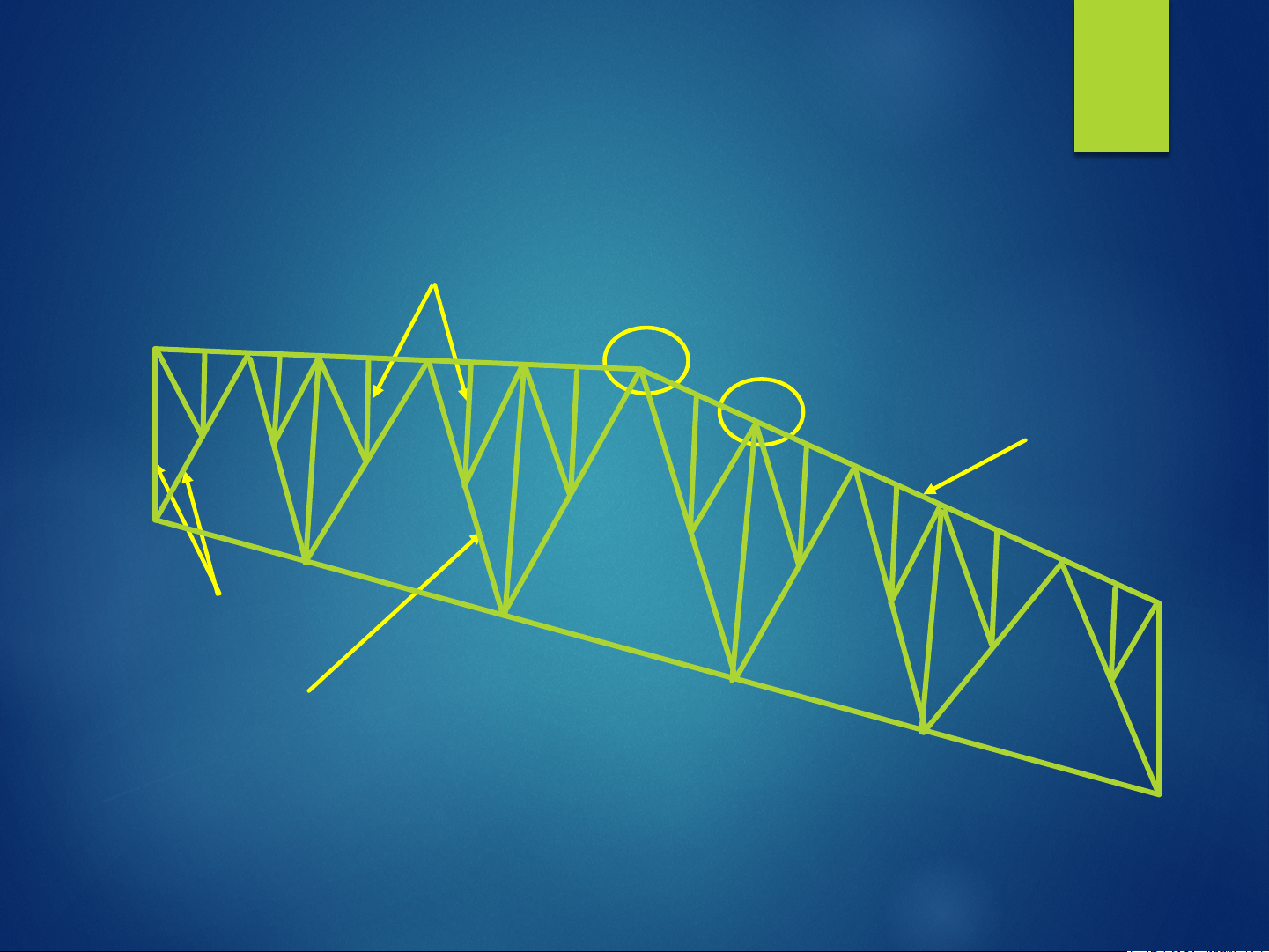

  3. 1. CẤU TẠO DÀN THÉP 3 Thanh dàn phân nhỏ Đỉnh dàn Nút/mắt dàn Thanh cánh trên Thanh đứng, xiên đầu dàn Thanh bụng

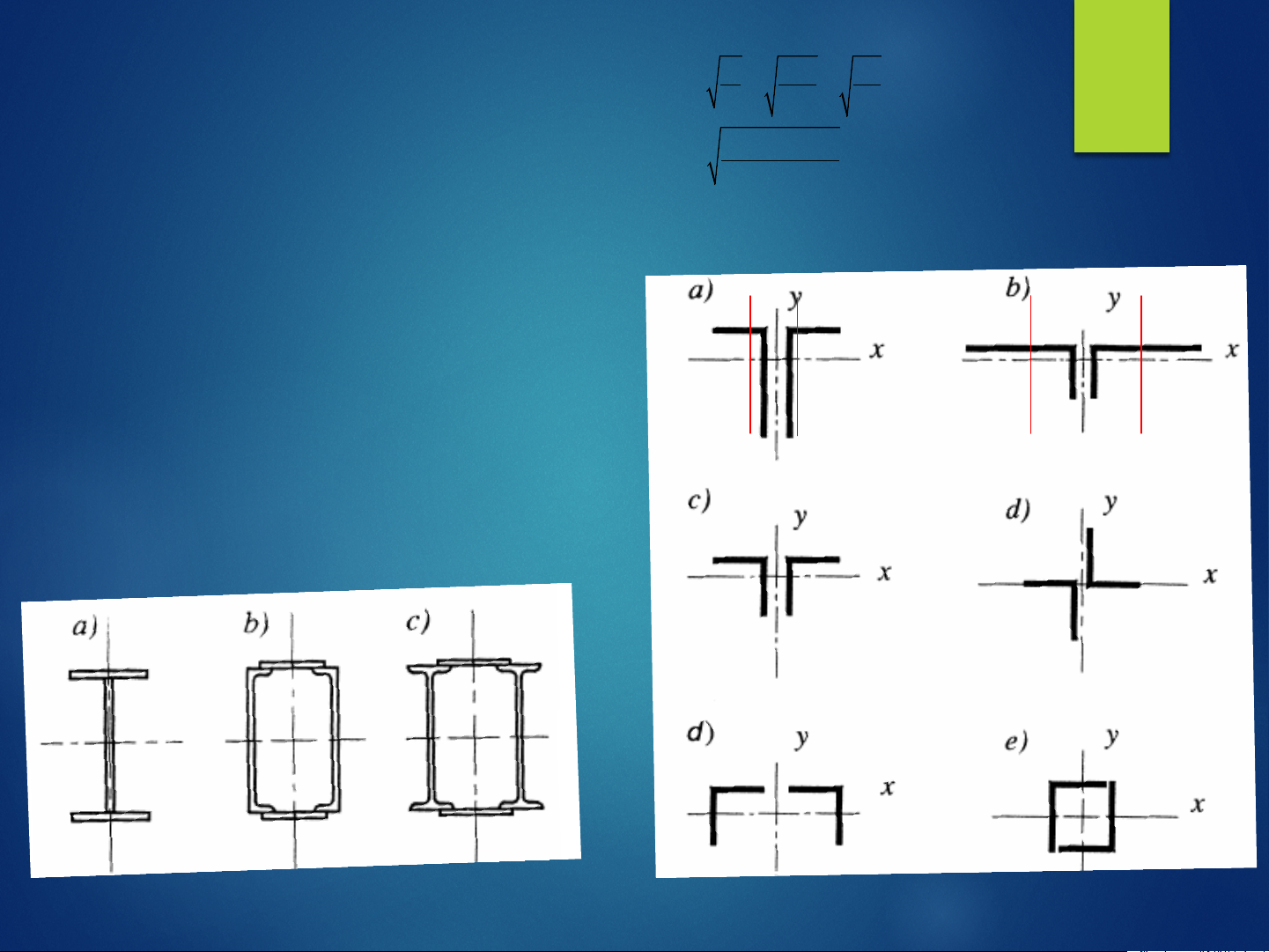

  4. 1. CẤU TẠO DÀN THÉP ix = Ix = 2 I xo = I xo = ixo A 2 Af 2( I yo + Af C 2 ) Af 4 iy = 1.1. Phân loại A ● Dàn nhẹ: nội lực bé, thanh dàn là một thép góc hay thép ống ● Dàn thường: nội lực tương đối lớn, thanh dàn thường được ghép từ hai thép góc ● Dàn nặng: chịu tải trọng nặng như dàn cầu, dàn cầu chạy, dàn nhà nhịp lớn Tiết diện thanh dàn nặng Tiết diện thanh dàn hai thép góc
  5. 1. CẤU TẠO DÀN THÉP 5 x y x y x y
  6. 1. CẤU TẠO DÀN THÉP 6 1.2. Hình dáng dàn ● Dàn tam giác ● Dàn hình thang ● Dàn có cánh song song ● Dàn đa giác ● Dàn cánh cung
  7. 1. CẤU TẠO DÀN THÉP 7 1.3. Sơ đồ kết cấu ● Dàn đơn giản ● Dàn liên tục ● Dàn có đầu thừa ● Dàn kiểu khung ● Dàn kiểu tháp, trụ ● Dàn kiểu vòm Sơ đồ kết cấu của dàn
  8. 1. CẤU TẠO DÀN THÉP 8 1.4. Hệ thanh bụng ● Hệ thanh bụng tam giác ● Hệ thanh bụng xiên ● Hệ thanh bụng phân nhỏ ● Hệ thanh bụng chữ thập ● Hệ thanh bụng chữ K ● Hệ thanh bụng quả trám Hệ thanh bụng
  9. 1. CẤU TẠO DÀN THÉP 1.5. Kích thước của dàn 9 a. Nhịp dàn L: ● Dàn kê lên đầu cột (khớp): L là khoảng cách tâm hai gối tựa ● Dàn liên kết mép cột: L là khoảng cách mép trong hai cột b. Chiều cao dàn H: ● Dàn có cánh song song, dàn hình thang: H = (1/5 ~ 1/6)L thường chọn H = (1/7 ~ 1/9)L c. Khoảng cách nút dàn d: ● Mái có xà gồ: d = 1.5m ~ 3m ● Mái panel: d = bề rộng panel ● Khoảng cách nút dàn cánh dưới (mái panel) d = 3m hoặc 6m d. Bước dàn: là khoảng cách giữa các dàn
  10. 1. CẤU TẠO DÀN THÉP 10 d i% d a d d a d a a a Hgd Hđd L
  11. 2. HỆ GIẰNG MÁI 11 L Y X b
  12. 2. HỆ GIẰNG MÁI 12 Hệ giằng mái khung tiền chế
  13. 2. HỆ GIẰNG MÁI 13 Hệ giằng: tăng độ ổn định ngoài mặt phẳng cho dàn 2.1. Hệ giằng cánh trên ● Nằm trong mặt phẳng cánh trên ● Giảm chiều dài tính toán của thanh cánh trên chịu nén ● Vị trí: đầu nhà, cuối nhà, giữa nhà, đầu khối nhiệt độ, giữa khối nhiệt độ, cuối khối nhiệt độ
  14. 2. HỆ GIẰNG MÁI 14 L Y X b Hệ giằng cánh trên

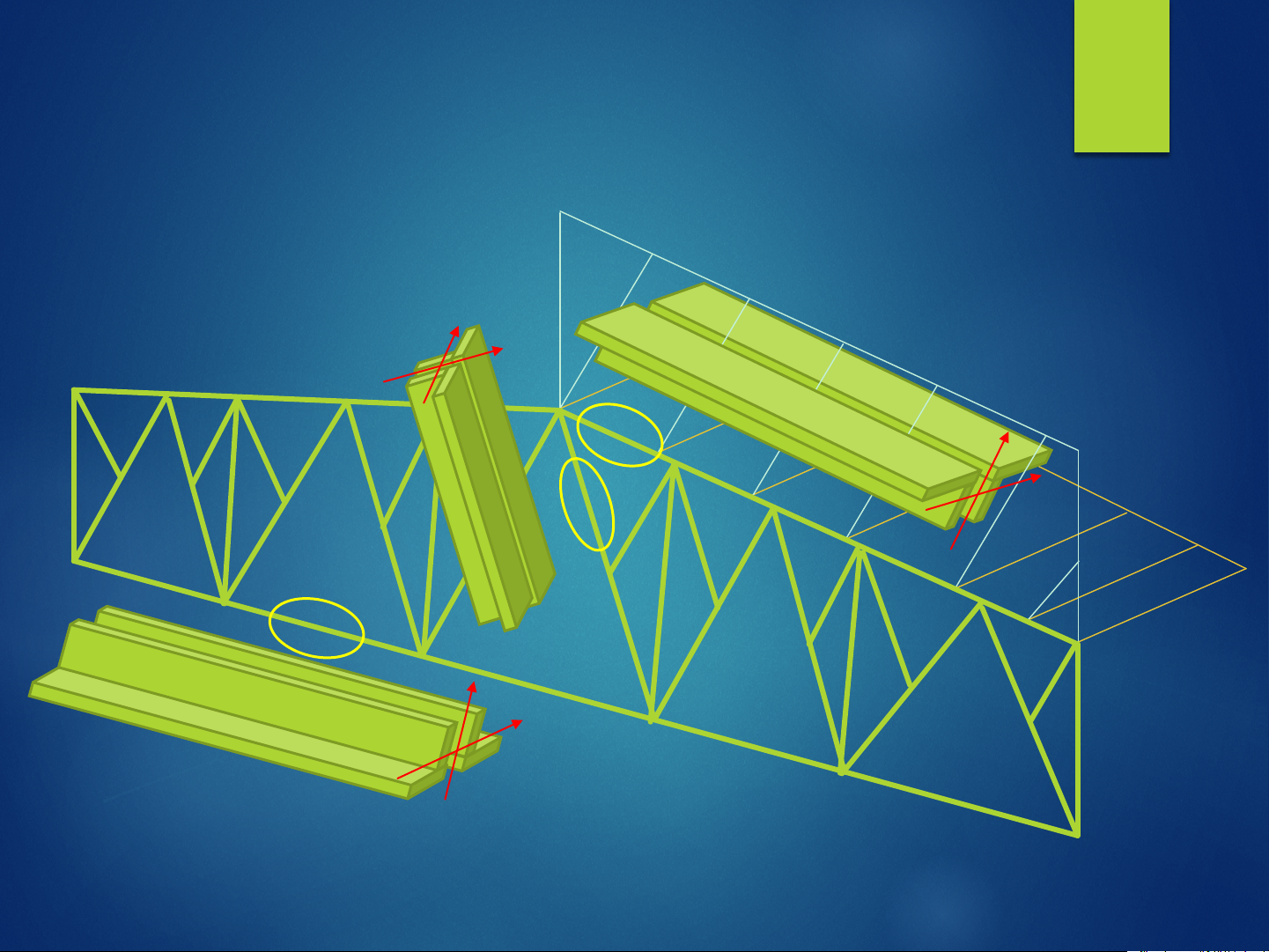

  15. 2. HỆ GIẰNG MÁI 15 y X y L Y X b Hệ giằng cánh trên giảm chiều dài thực của thanh cánh trên
  16. 2. HỆ GIẰNG MÁI 16 2.2. Hệ giằng cánh dưới ● Nằm trong mặt phẳng cánh dưới ● Vị trí: tại nơi có hệ giằng cánh trên
  17. 2. HỆ GIẰNG MÁI 17 L Y X b Hệ giằng cánh dưới
  18. 2. HỆ GIẰNG MÁI 18 2.3. Hệ giằng đứng ● Nằm trong mặt phẳng thanh đứng ● Vị trí: đầu dàn, giữa dàn, khoảng cách giữa các giằng đứng không quá 15m. < 15 m ● Theo phương dọc nhà, bố trí nơi có hệ giằng cánh trên và hệ giằng cánh dưới Y X
  19. 3. TÍNH TOÁN DÀN PHẲNG 19 3.1. Tải trọng tính toán ● Tải trọng thường xuyên + Trọng lượng kết cấu dàn + Trọng lượng các lớp cấu tạo mái: giằng, tấm lợp, lớp chống thấm, lớp cách nhiệt, xà gồ, cửa mái, trần treo, thiết bị…) ● Tải trọng tạm thời + Tải trọng sửa chữa mái (người và thiết bị) + Tải gió + Tải cần trục treo (nếu có)…
  20. 3. TÍNH TOÁN DÀN PHẲNG a. Tải trọng đứng: 20 d il + d ir Pi = γ Q q tc B 2 Pi - lực tập trung tại nút I di l, di r - khoảng cách các nút dàn bên trái và bên phải nút i qtc - tải trọng tiêu chuẩn phân bố đều trên đơn vị diện tích mặt bằng B - bước dàn γQ - hệ số tin cậy về tải trọng
