  1. KẾT CẤU THÉP 1 Chương VI: LIÊN KẾT KẾT CẤU THÉP  Mã môn học: CI3231  Giảng viên hướng dẫn: TS. ĐINH THẾ HƯNG
  2. 1. ĐẠI CƯƠNG VỀ LIÊN KẾT 2  Liên kết là ghép (nối) các cấu kiện riêng lẻ thành kết cấu thép  Các loại liên kết dùng trong KCT: Liên kết đinh tán (Ít dùng hiện nay) Liên kết bu long (tốn nhiều vật liệu, công chế tạo, chịu được tải trọng động, dễ tháo lắp) Liên kết hàn (ít tốn vật liệu, công chế tạo, chịu tải trọng động kém, xuất hiện biến dạng đường hàn gây ứng suất hàn, khó kiểm tra chất lượng đường hàn) Liên kết dán (tương lai)

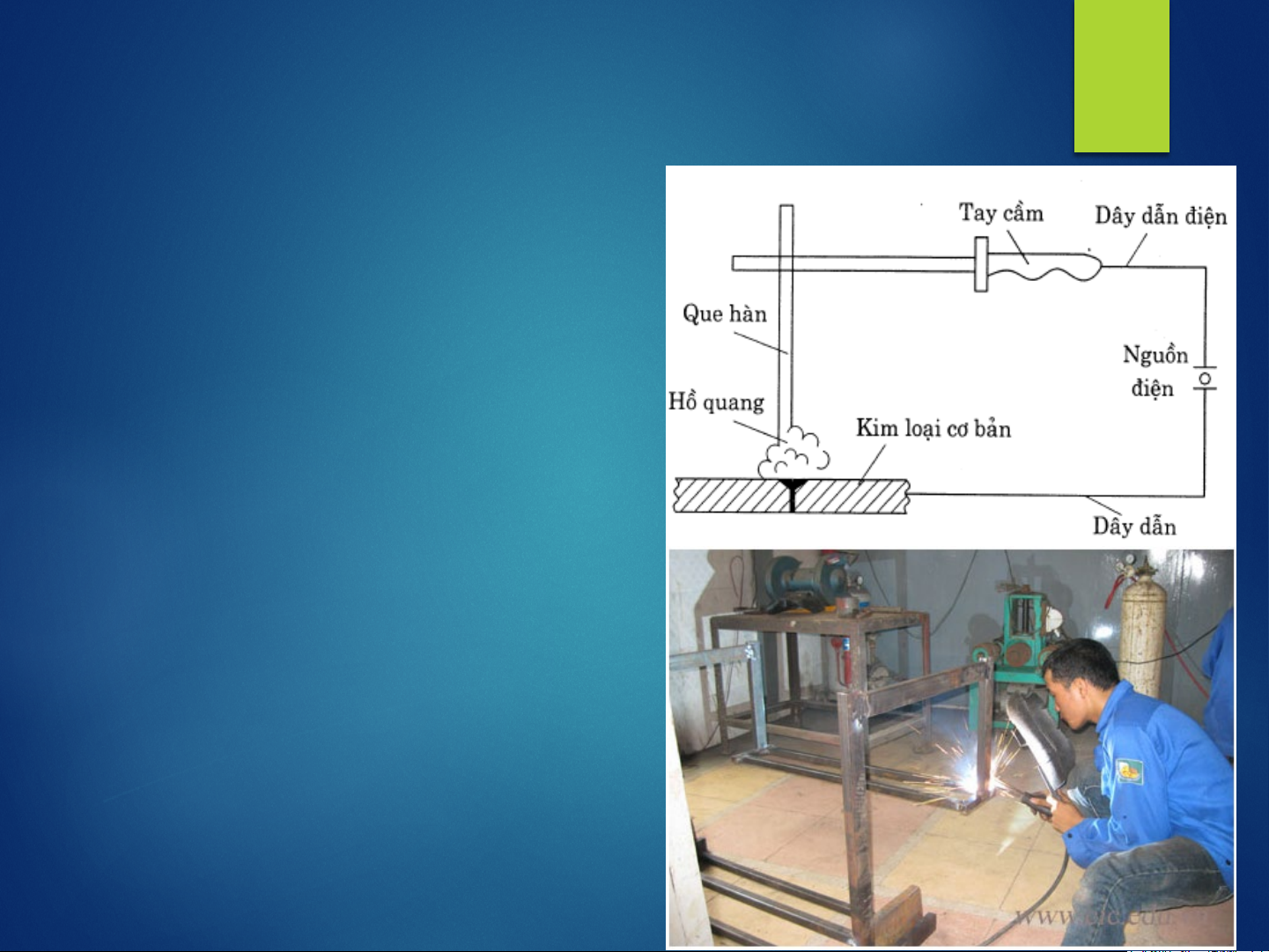

  3. 2. LIÊN KẾT HÀN 3 1.1 Các phương pháp hàn: a. Hàn tay hồ quang điện: * Nguyên lý: Dùng nhiệt lượng của hồ quang, nung nóng mép 2 tấm thép cơ bản đặt cạnh nhau, khi nguội tạo thành đường hàn * Que hàn: gồm lõi thép + lớp thuốc bọc

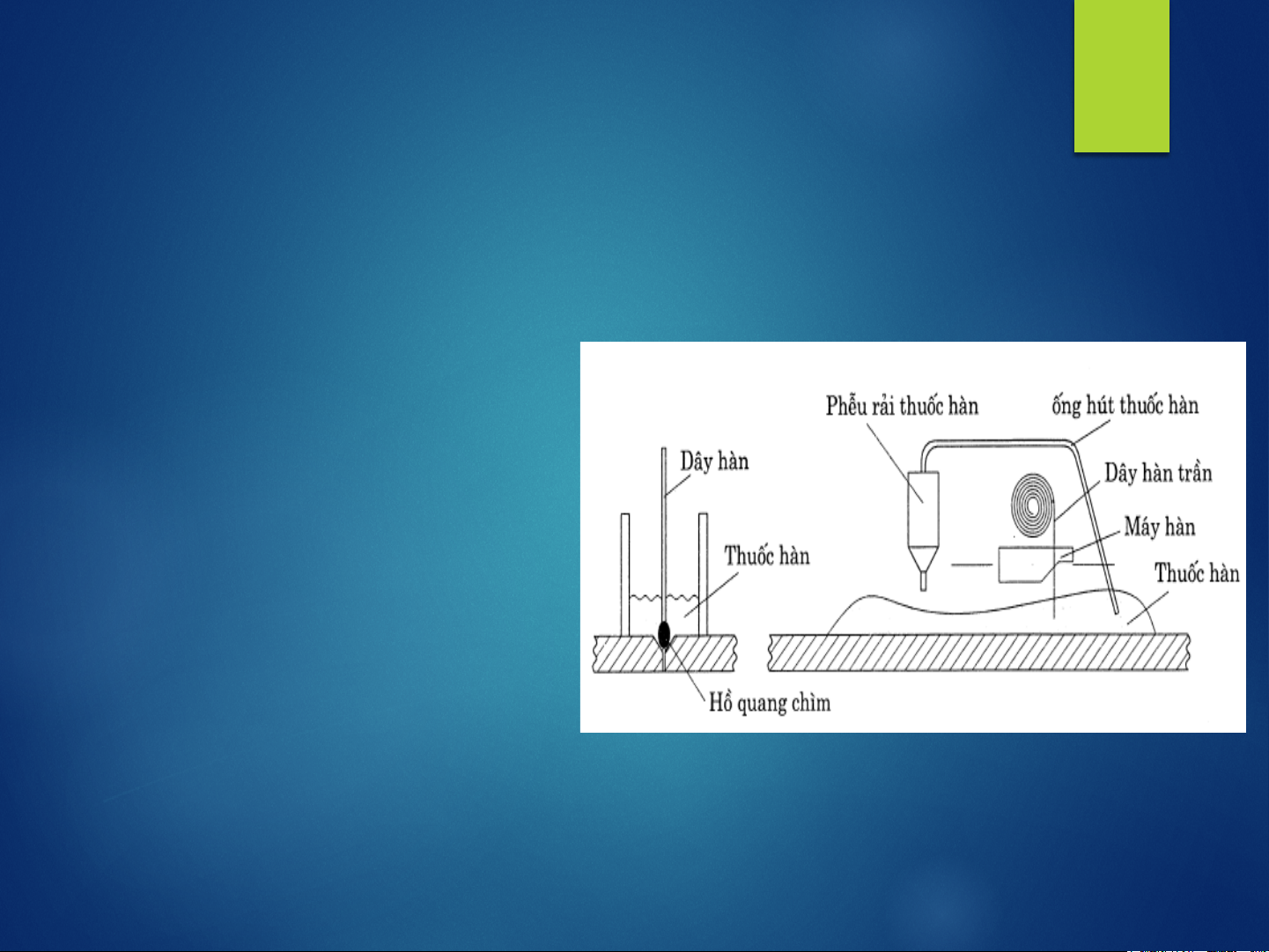

  4. 2. LIÊN KẾT HÀN 4 b. Hàn hồ quang điện tự động và nửa tự động: * Nguyên lý: Tương tự hàn tay hồ quang điện * Que hàn trần * Thuốc hàn* Chiều sâu rãnh hàn, tốc độ di chuyển do máy điều khiển. * Chất lượng đường hàn tốt * Hồ quang cháy dưới lớp thuốc hàn nên còn gọi là hàn hồ quang Chìm, ít ảnh hưởng đến sức khỏe của thợ hàn

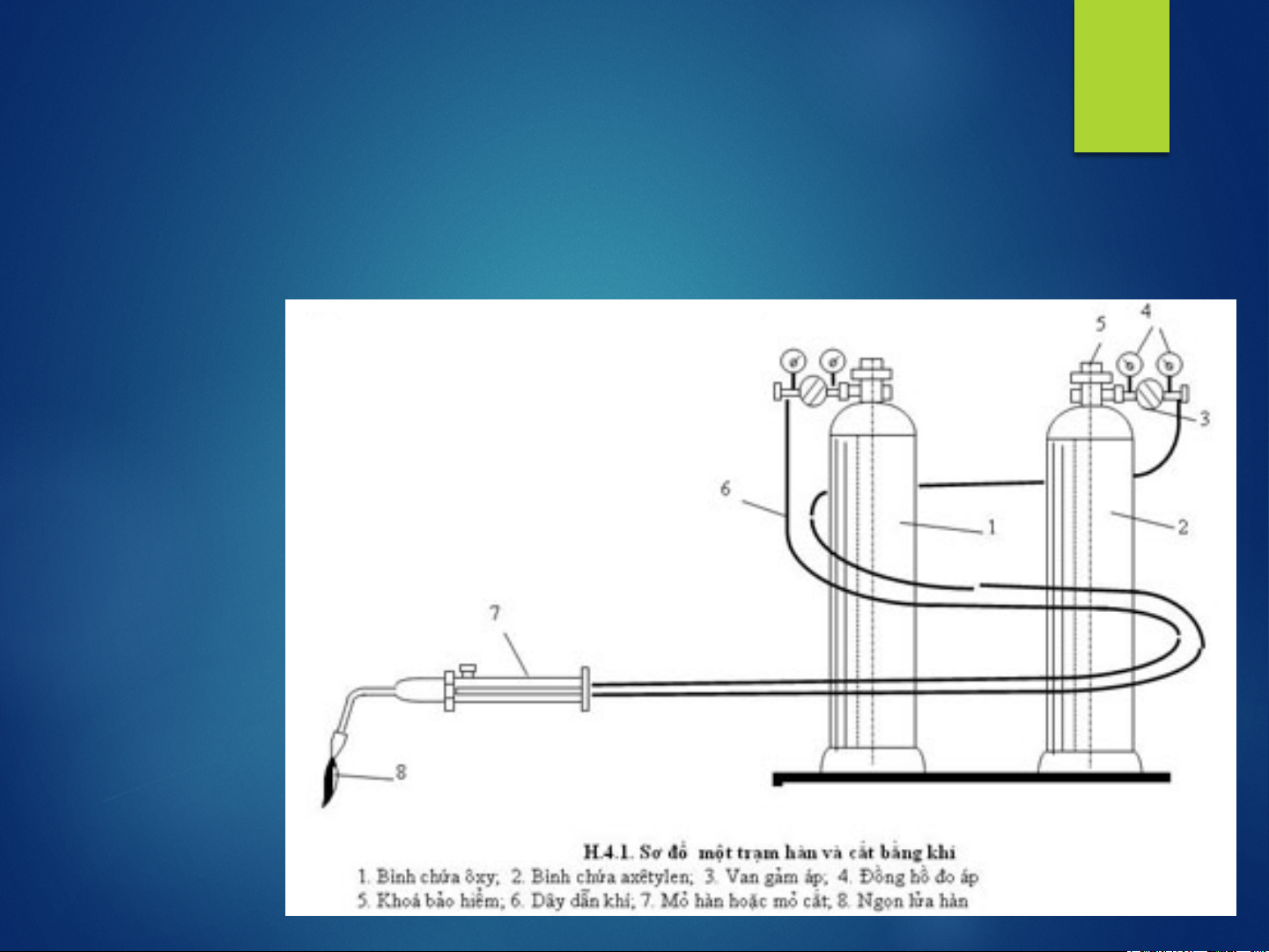

  5. 2. LIÊN KẾT HÀN 5 c. Hàn hơi (C2H2 + O2): - Hàn những tấm kim loại mỏng - Cắt thép
  6. 2. LIÊN KẾT HÀN 6 2.2 Quy định que hàn:
  7. 2. LIÊN KẾT HÀN 7 2.3 Quy định về đường hàn: Có 2 loại đường hàn sử dụng: đường hàn đối đầu và đường hàn góc c
  8. 2. LIÊN KẾT HÀN 8 2.3.1 Quy định về đường hàn đối đầu: * Đường hàn đối đầu: truyền lực tốt, ứng suất không bị dồn ép uốn cong, ứng suất tập trung nhỏ c a. Cường độ của đường hàn đối đầu: * Đường hàn đối đầu chịu ứng suất pháp và ứng suất tiếp.
  9. 2. LIÊN KẾT HÀN 9 Trong liên kết đối đầu hai loại thép khác nhau thì dùng trị số cường độ tiêu chuẩn nhỏ hơn.
  10. 2. LIÊN KẾT HÀN 10 b. Các dạng gia công mép của đường hàn đối đầu:
  11. 2. LIÊN KẾT HÀN 11 2.3.2 Quy định về đường hàn góc - Hướng truyền lực thay đổi phức tạp, ứng suất tập trung Lớn. - Sự phá hoại có thể xảy ra theo một trong hai tiết diện: 1.Dọc theo kim loại đường hàn (cường độ tính toán fwf) 2. Theo biên nóng chảy của thép cơ bản (cường độ tính toán fws = 0.45fu)
  12. 2. LIÊN KẾT HÀN 12 a. Cường độ của đường hàn góc:
  13. 2. LIÊN KẾT HÀN 13 b. Các dạng gia công mép của đường hàn góc:
  14. 2. LIÊN KẾT HÀN 14 b. Một số hình thức liên kết của đường hàn góc:
  15. 2. LIÊN KẾT HÀN 15 2.4. Ký hiệu đường hàn:
  16. 2. TÍNH TOÁN LIÊN KẾT HÀN 16 2.5. TÍNH TOÁN LIÊN KẾT HÀN ĐỐI ĐẦU: 2.5.1. Tiết diện chịu lực của đường hàn đối đầu: A L c A t t w= t lw lw = L – 2t : trường hợp thông thường. lw = L : nếu 2 đầu đường hàn kéo dài quá giới hạn nối (hàn trên bản lót)
  17. 2. TÍNH TOÁN LIÊN KẾT HÀN 17 2.5.2. Đường hàn đối đầu chịu lực trong mặt phẳng: a. Lực gây ứng suất pháp: N N c N σw = ≤ γ c fw Aw = lw tw Aw fw : cường độ chịu nén hoặc kéo tính toán của đường hàn đối đầu
  18. 2. TÍNH TOÁN LIÊN KẾT HÀN 18 2.5.2. Đường hàn đối đầu chịu lực trong mặt phẳng: b. Lực gây ứng suất tiếp: Q Q c Q τw = ≤ γ c f wv Aw = lw tw Aw fwv : cường độ chịu cắt tính toán của đường hàn đối đầu
  19. 2. TÍNH TOÁN LIÊN KẾT HÀN 19 2.5.2. Đường hàn đối đầu chịu lực trong mặt phẳng: c. Lực gây ứng suất pháp và ứng suất tiếp riêng biệt: N Q Q N c N σw = ≤ γ c fw Aw Q τw = ≤ γ c f wv Aw σ wtd = σ w + τ w ≤ 1.15γ c f w 2 2 Aw = lw tw
  20. 2. TÍNH TOÁN LIÊN KẾT HÀN 20 2.5.2. Đường hàn đối đầu chịu lực trong mặt phẳng: d. Lực gây ứng suất pháp và ứng suất tiếp: N sin α =σw ≤ γ c fw Aw Q cos α =τw ≤ γ c f wv Aw Aw = lw tw
