CHƯƠNG VI: PHÓNG ĐIỆN
CỤC BỘ
1. Giới thiệu
2. Điện trường trong bọc khí
3. Tác hại của phóng điện cục bộ
4. Mạch tương đương abc
5. Thông số của phóng điện cục bộ
6. Đo lường phóng điện cục bộ
TS. Nguyễn Văn Dũng. 10/10/2015. Tài liệu có bản quyền. Không được phép sao chép hay công bố rộng rãi dưới bất kỳ hình thức nào.
TS. Nguyễn Văn Dũng. 10/10/2015. Tài liệu có bản quyền. Không được phép sao chép hay công bố rộng rãi dưới bất kỳ hình thức nào.

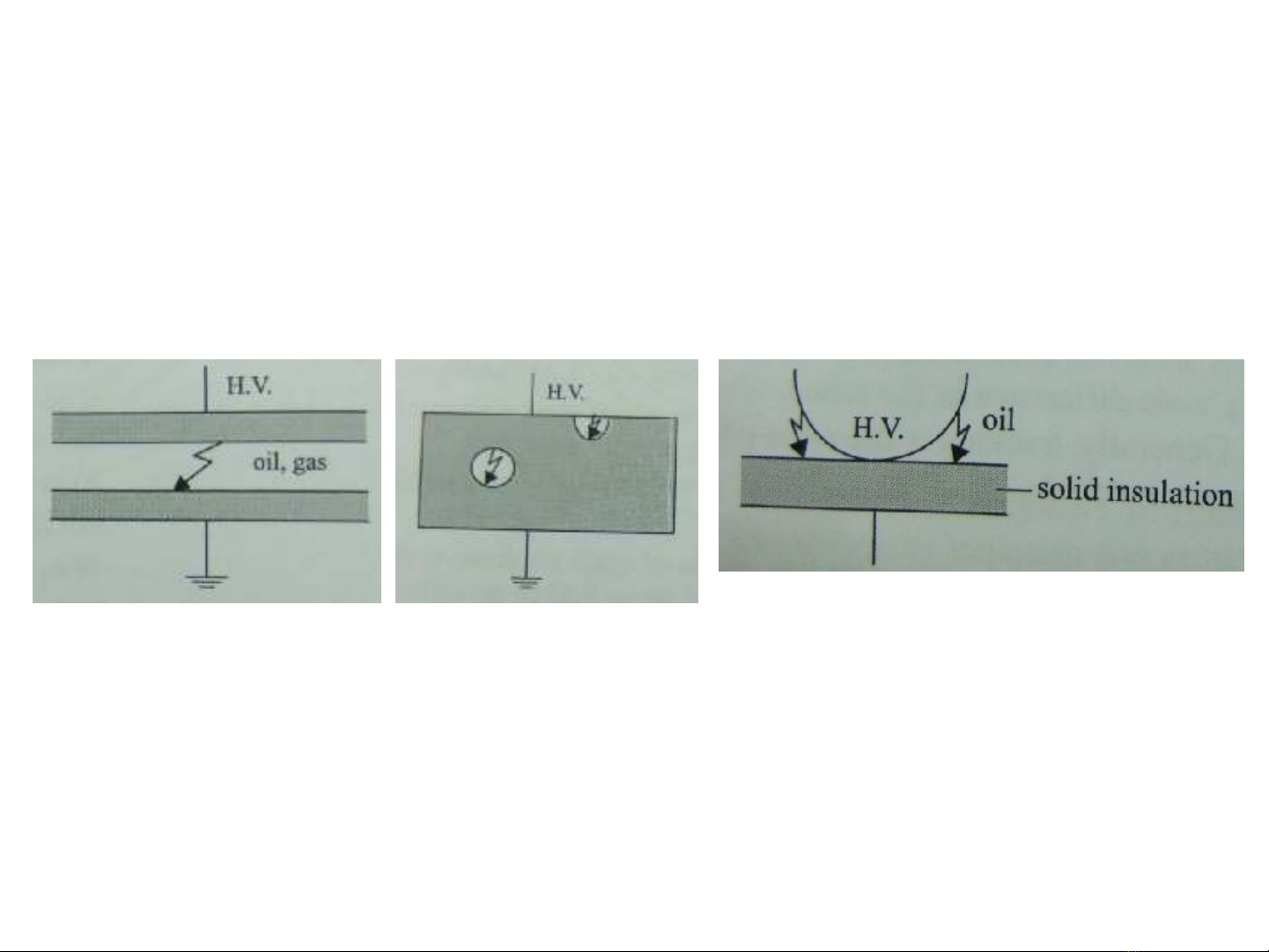

Phóng điện cục bộ xảy ra trong các thiết bị được cách điện bằng hệ
thống rắn-khí hoặc rắn-lỏng hoặc cách điện rắn có chứa bọt khí
Cường độ điện trường tăng cao trong chất lỏng hoặc khí trong khi chúng
có độ bền điện thấp hơn chất rắn phóng điện trong chất khí hoặc lỏng
1. Giới thiệu
TS. Nguyễn Văn Dũng. 10/10/2015. Tài liệu có bản quyền. Không được phép sao chép hay công bố rộng rãi dưới bất kỳ hình thức nào.

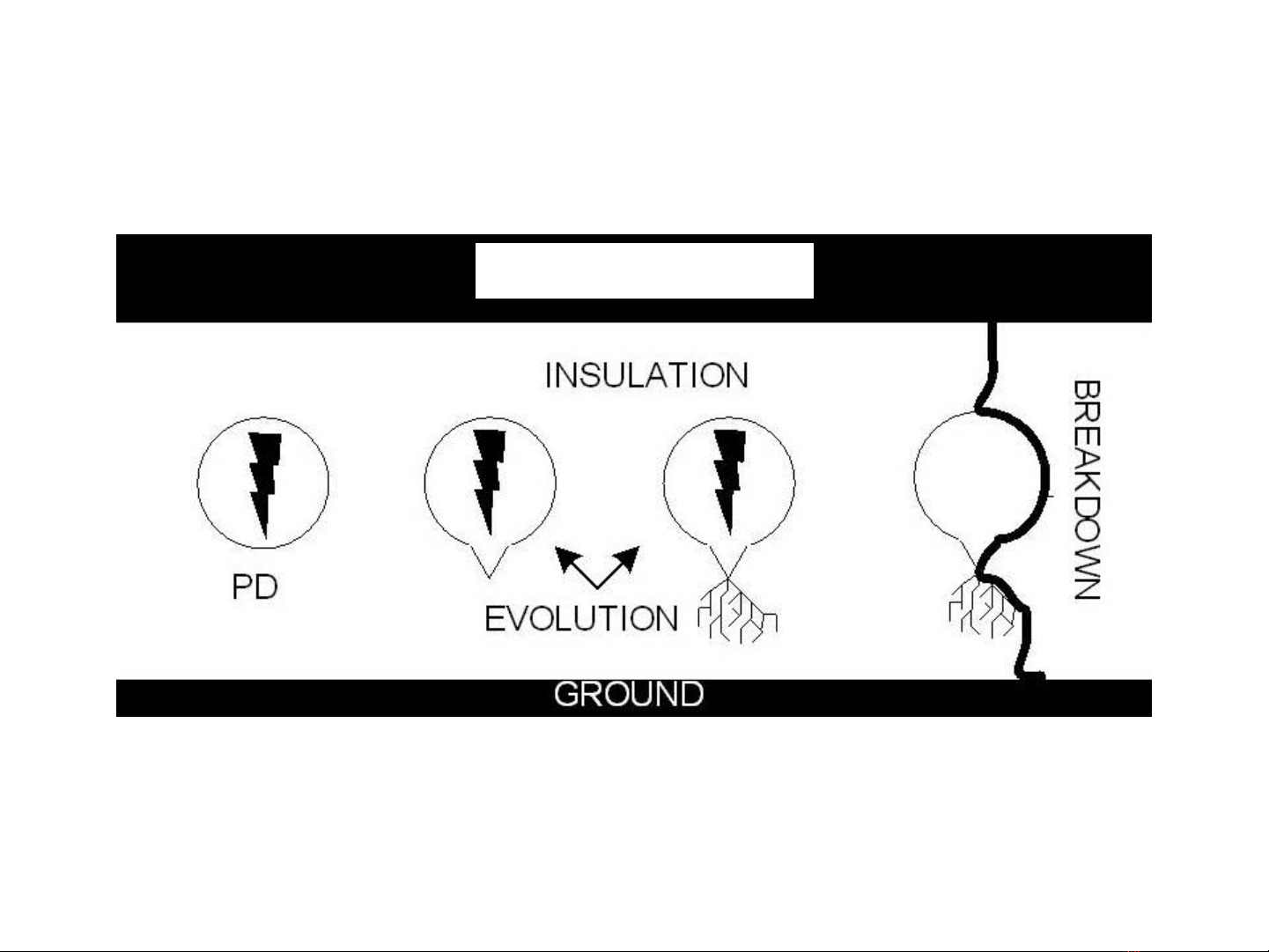

Phóng điện trong bọt khí do điện trường caoăn mòn cách điện
hình thành vết lõm phát triển thành các kênh dạng nhánh cây
phóng điện đánh thủng
HIGH VOLTAGE
TS. Nguyễn Văn Dũng. 10/10/2015. Tài liệu có bản quyền. Không được phép sao chép hay công bố rộng rãi dưới bất kỳ hình thức nào.

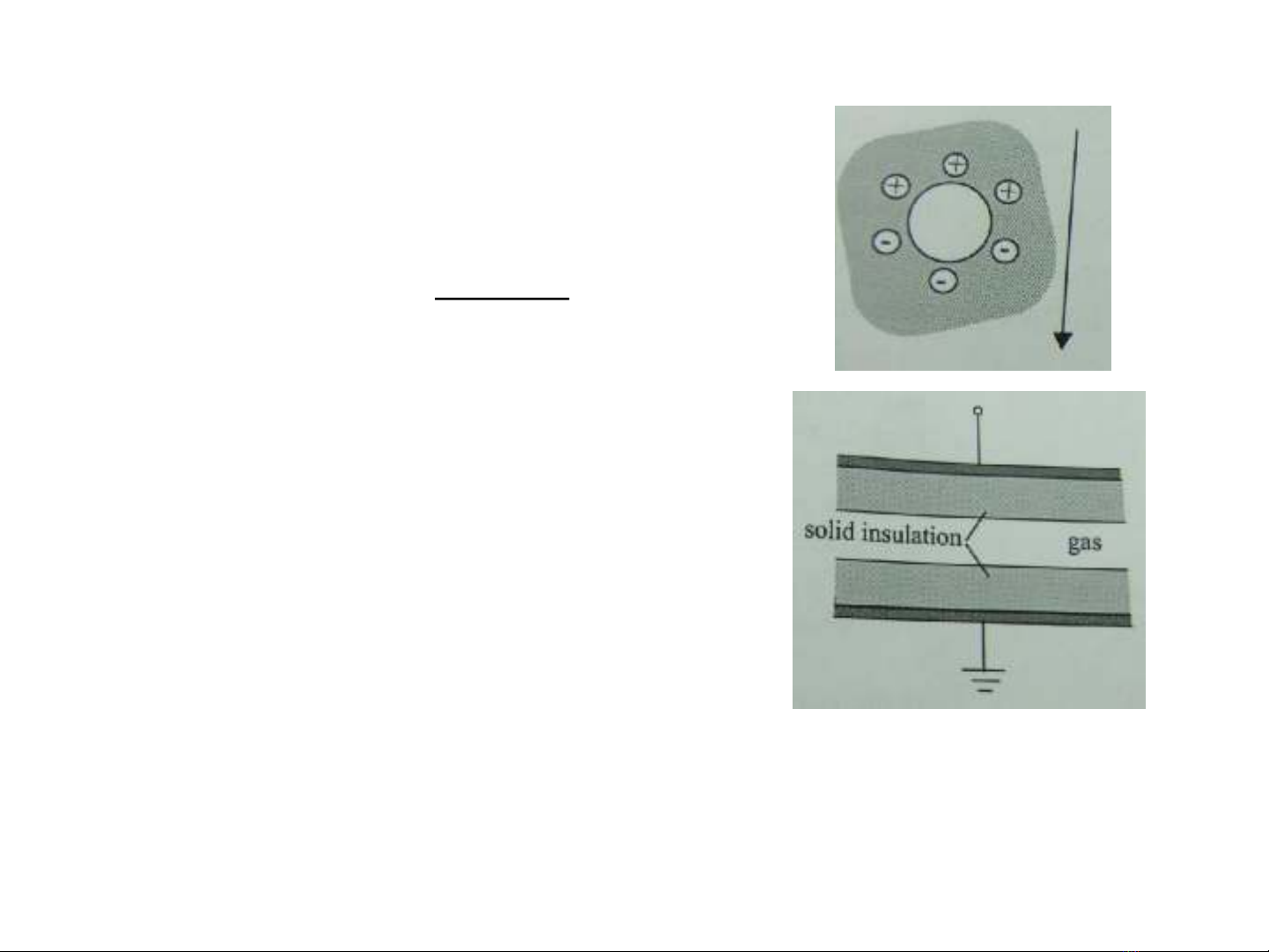

2. Điện trường trong bọt khí
Bọt khí dạng hình cầu
solid
r
r
void EE
21
3
Bọt khí dạng phẳng
solidrvoid EE
Độ bền điện của không khí là 3 kV/mm, trong khi ứng suất điện
trường khi vận hành trong chất rắn 1-2,5 kV/mm ứng suất điện
trường trong trong chất khí lớn hơn độ bền điện phóng điện cục
bộ xảy ra ở điện áp vận hành
