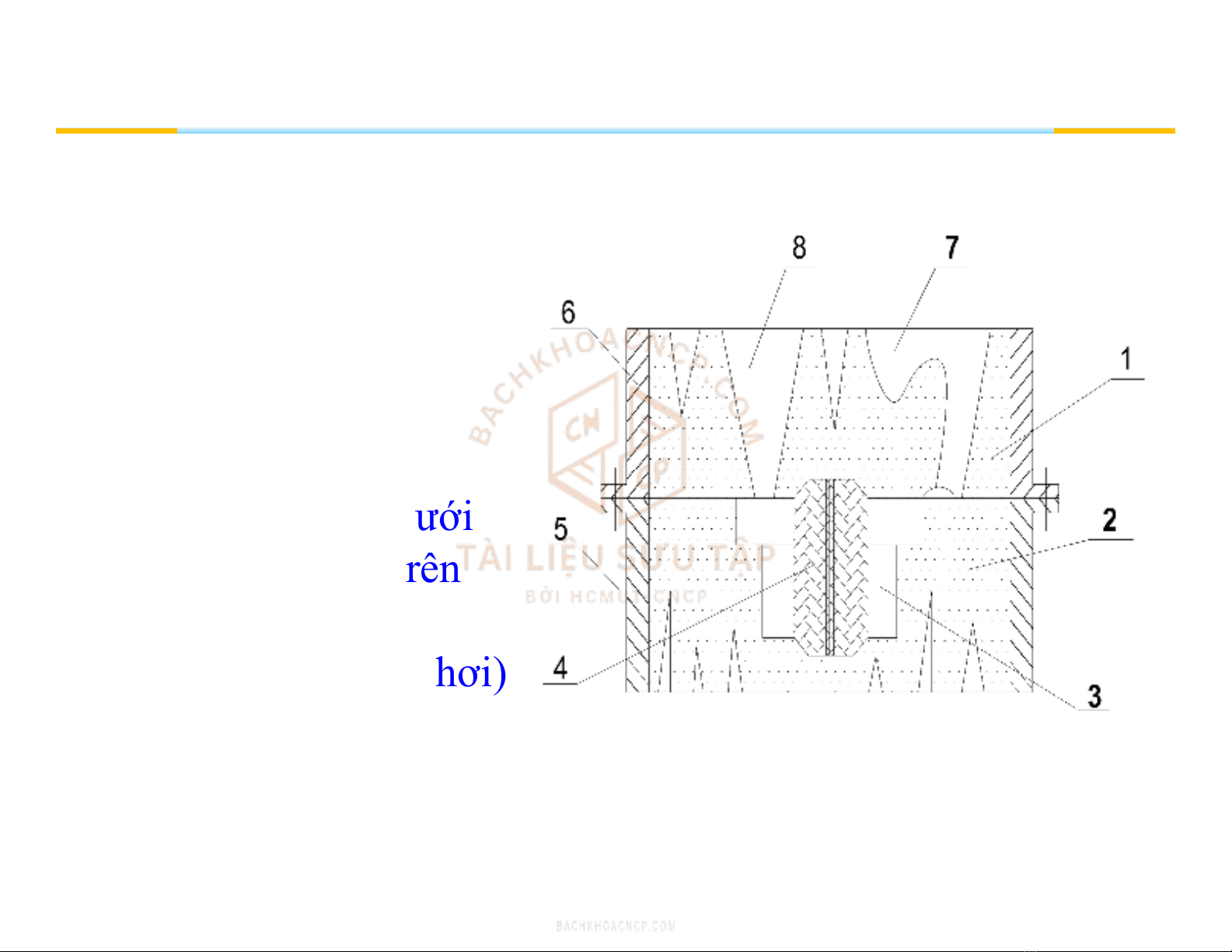

1. Khuôn trên.
2. Khuôn dưới
3. Lòng khuôn
4. Lõi
5. Hòm khuôn dưới
6. Hòm khuôn trên
7. Hệ thống rót
8. Đậu ngót (đậu hơi)
§1- CẤU TẠO CÁC BP CƠ BẢN CỦA KHUÔN ĐÚC
1. Sơ đồ cấu tạo khuôn đúc bằng cát.
2. Các bộ phận cơ bản của khuôn đúc bằng cát:

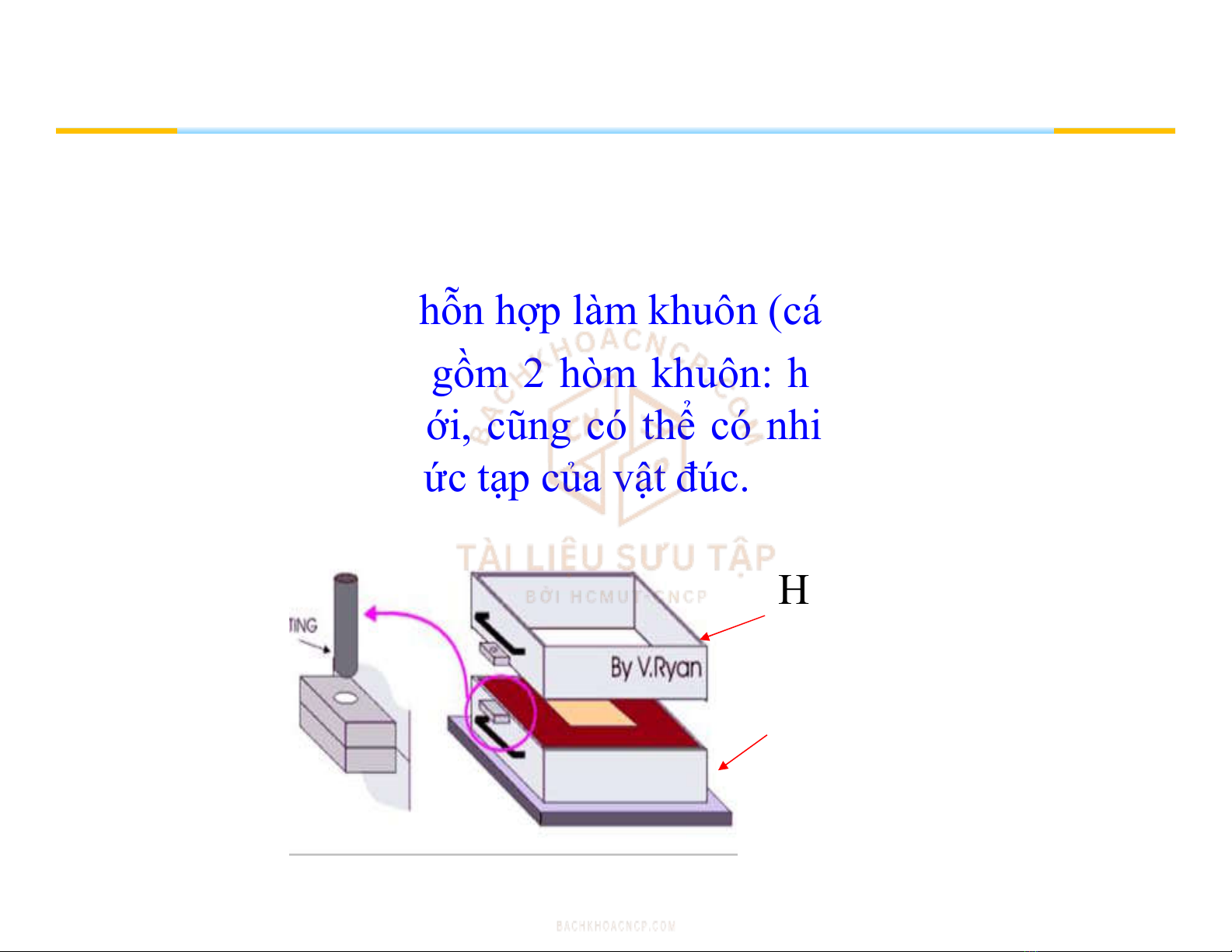

a. Hòm khuôn:
- Dùng để chứa hỗn hợp làm khuôn (cát)
- Thông thường gồm 2 hòm khuôn: hòm khuôn trên và
hòm khuôn dưới, cũng có thể có nhiều hơn tùy thuộc
vào mức độ phức tạp của vật đúc.
2
§1- CẤU TẠO CÁC BP CƠ BẢN CỦA KHUÔN ĐÚC
Hòm khuôn trên
Hòm khuôn dưới
2. Các bộ phận cơ bản của khuôn đúc bằng cát:

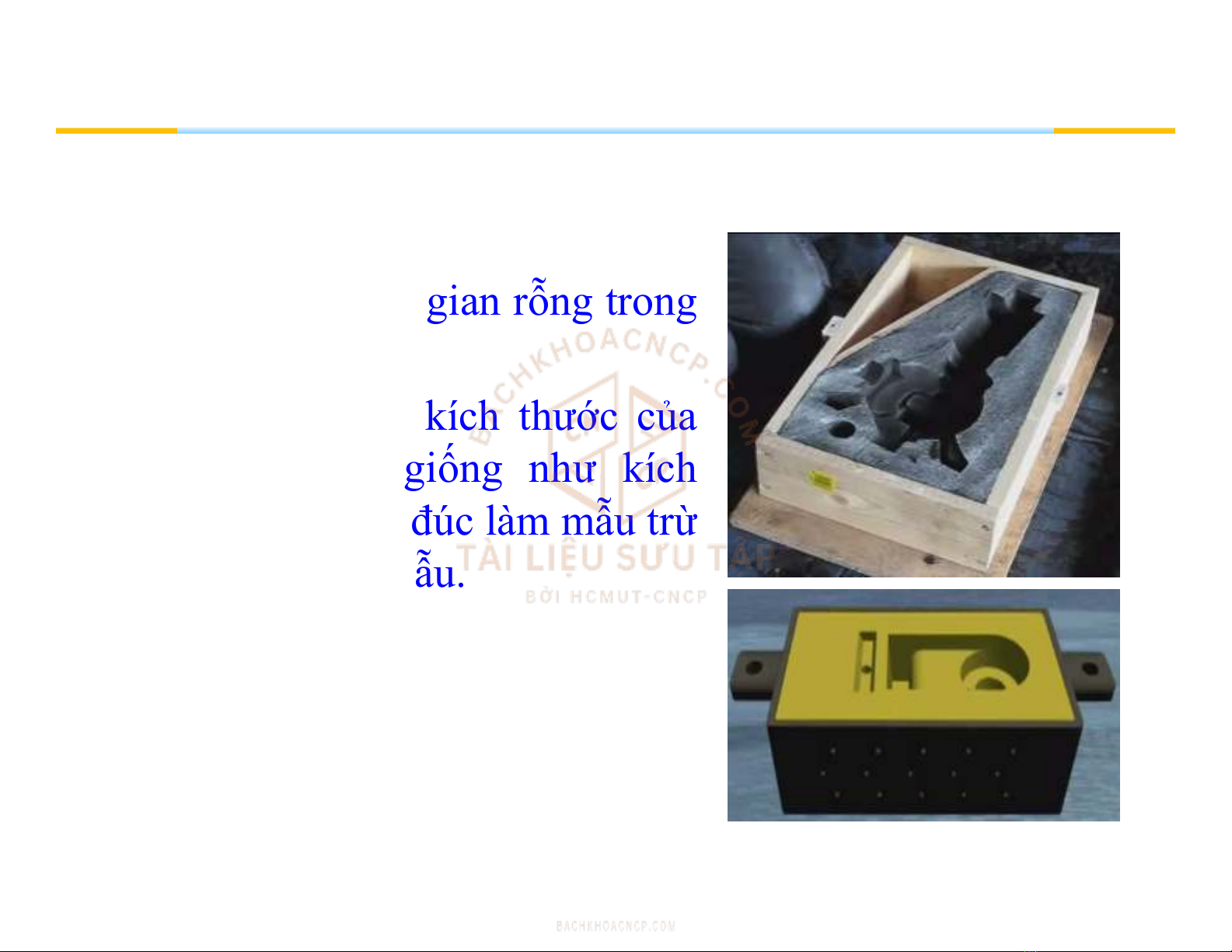

b. Lòng khuôn:
- Là phần không gian rỗng trong
khuôn
- Hình dáng và kích thước của
lòng khuôn giống như kích
thước của vật đúc làm mẫu trừ
phần tai gối mẫu.
3
§1- CẤU TẠO CÁC BP CƠ BẢN CỦA KHUÔN ĐÚC
2. Các bộ phận cơ bản của khuôn đúc bằng cát:
4

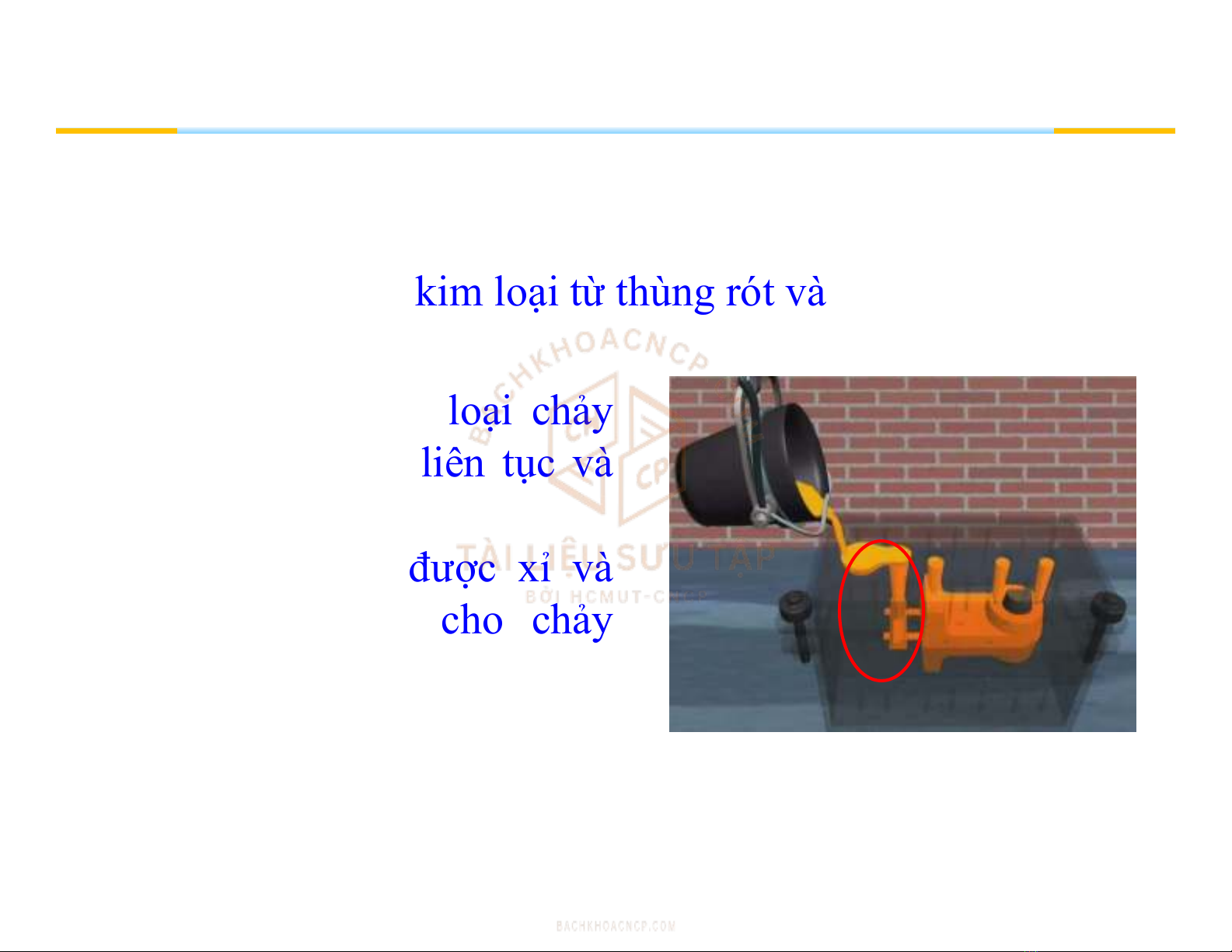

c. Hệ thống rót:
Là hệ thống dẫn kim loại từ thùng rót vào khuôn.
§1- CẤU TẠO CÁC BP CƠ BẢN CỦA KHUÔN ĐÚC
* Yêu cầu:
+ Cho dòng kim loại chảy
vào khuôn phải liên tục và
êm
+ Phải giữ lại được xỉ và
tạp chất không cho chảy
vào lòng khuôn.
+ Phải đảm bảo điền đầy
lòng khuôn để vật đúc
không thiếu hụt.
2. Các bộ phận cơ bản của khuôn đúc bằng cát:
5
c. Hệ thống rót:

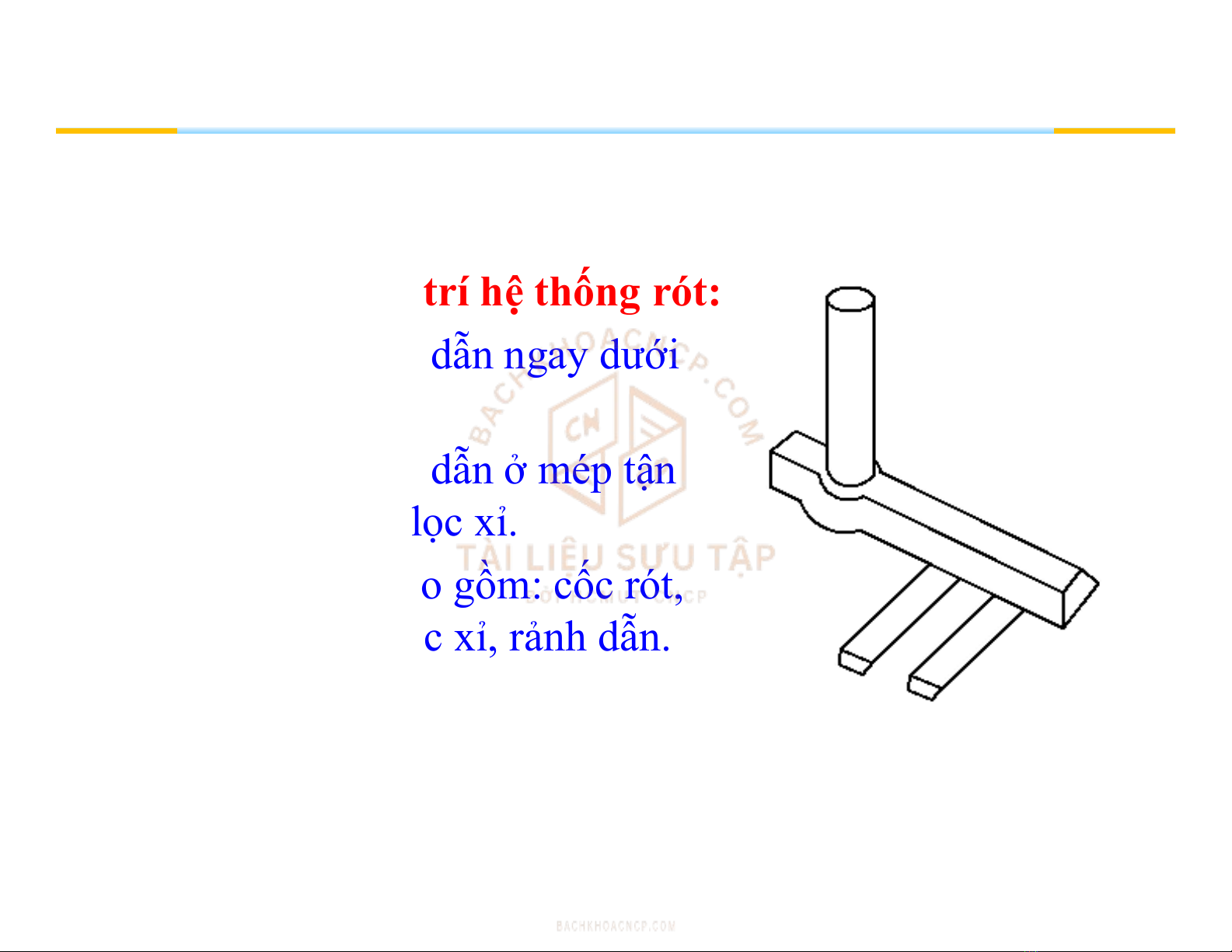

* Nguyên tắc bố trí hệ thống rót:
+ Không đặt rãnh dẫn ngay dưới
ống rót.
+ Không đặt rãnh dẫn ở mép tận
cùng của rãnh lọc xỉ.
+ Hệ thống rót bao gồm: cốc rót,
ống rót, rãnh lọc xỉ, rảnh dẫn.
Rãnh lọc
xỉ
Rãnh dẫn
ống rót
§1- CẤU TẠO CÁC BP CƠ BẢN CỦA KHUÔN ĐÚC
