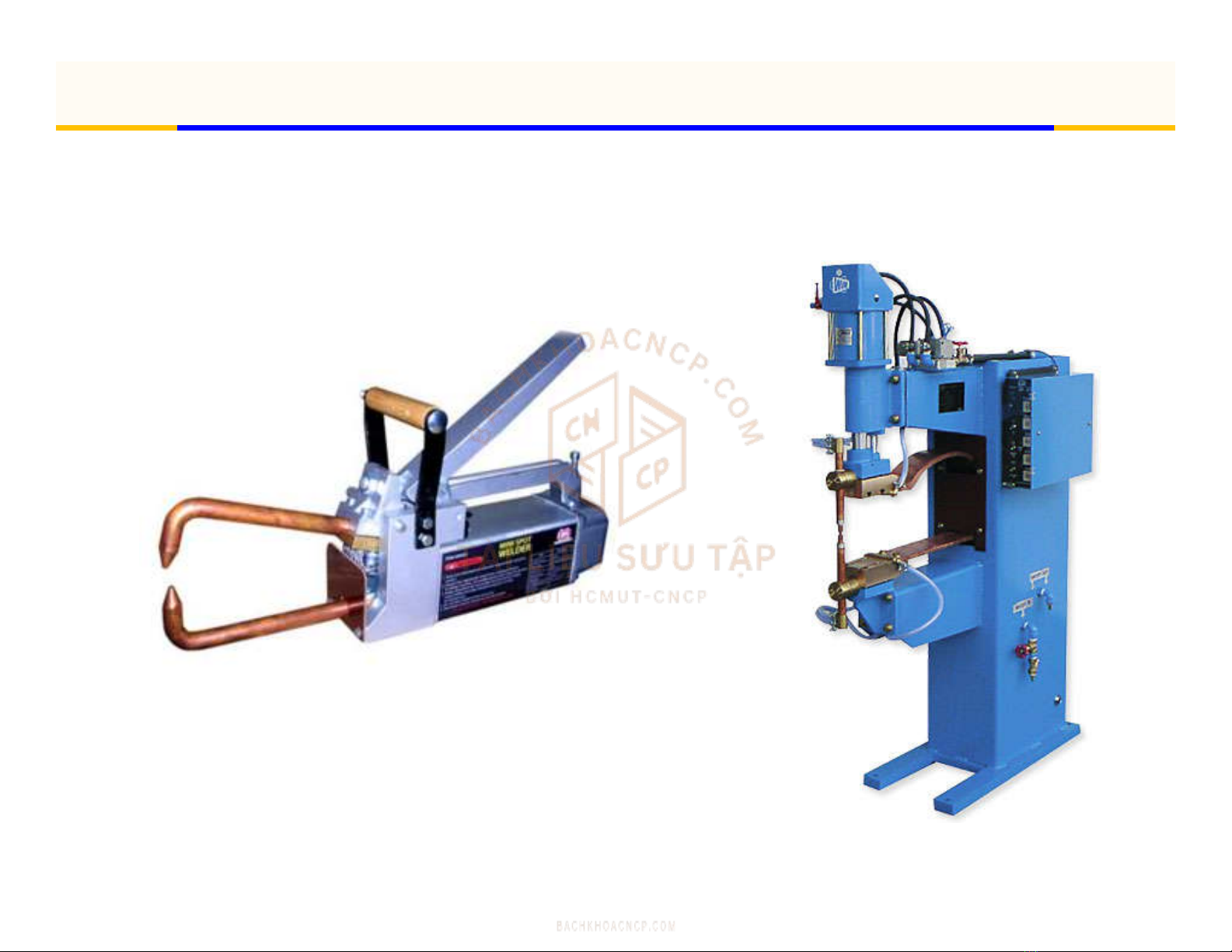

Một số hình ảnh về hàn điện tiếp xúc
CHƯƠNG 15: HÀN ĐiỆN TiẾP XÚC
1
§1. THỰC CHẤT ĐĐIỂM CỦA HÀN ĐIỆN TIẾP XÚC
- Thực chất của hàn tiếp xúc là cho dòng điện I lớn chạy
qua chi tiết hàn .
- Chỗ tiếp xúc sẽ bị nung nóng đến trạng thái hàn.
- Nhờ tác dụng của lực cơ học chúng sẽ dính chặt lại vơi
nhau.
CHƯƠNG 15: HÀN ĐiỆN TiẾP XÚC
2
µ Đặc điểm của hàn tiếp xúc
- Dùng lực ép nối chắc các vật hàn lại với nhau .
- Hàn tiếp xúc dùng dòng điện rất lớn (có thể từ vài chục
đến vài trăm nghìn A )
- Có thể cơ khí hóa và tự động hóa dễ dàng
- Năng suất hàn tiếp xúc lớn.
- Hàn tiếp xúc được sử dung rộng rãi trong chế tạo máy,
ôtô, máy bay, dụng cụ cắt gọt .
§1. THỰC CHẤT ĐĐIỂM CỦA HÀN ĐIỆN TIẾP XÚC
CHƯƠNG 15: HÀN ĐiỆN TiẾP XÚC
3
µ Đặc điểm của hàn tiếp xúc
- Hàn tiếp xúc được chia làm 3 phương pháp hàn chính
+ Hàn mối
+ Hàn điểm
+ Hàn đường
§1. THỰC CHẤT ĐĐIỂM CỦA HÀN ĐIỆN TIẾP XÚC
CHƯƠNG 15: HÀN ĐiỆN TiẾP XÚC
4
§2- HÀN GIÁP MỐI
1. Nguyên lý chung
- Mối hàn được thực hiện trên toàn bộ bề mặt tiếp xúc của
các chi tiết hàn
CHƯƠNG 15: HÀN ĐiỆN TiẾP XÚC
5
