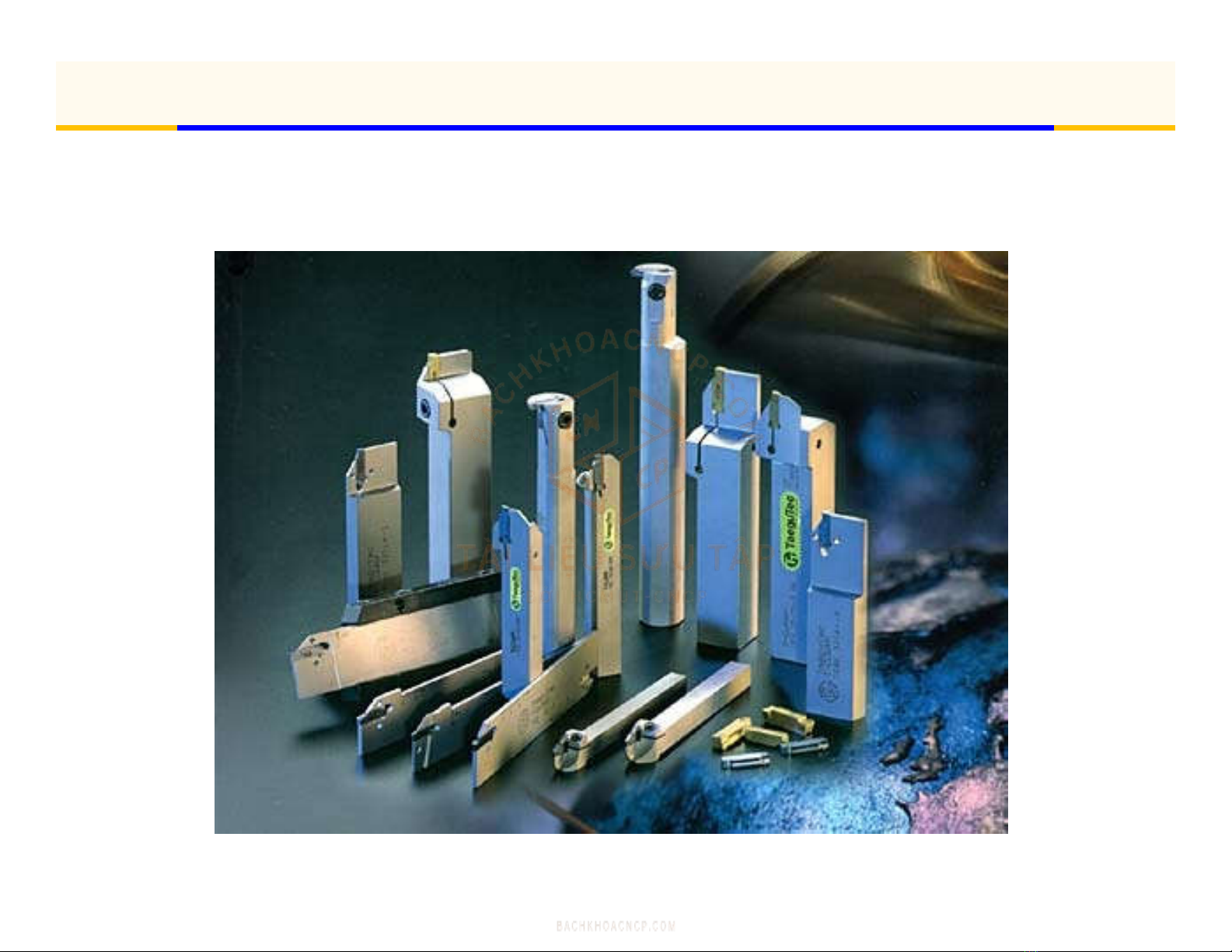

* Một số loại dao tiện:
1
CHƯƠNG 17: DỤNG CỤ CẮT GỌT KIM LOẠI

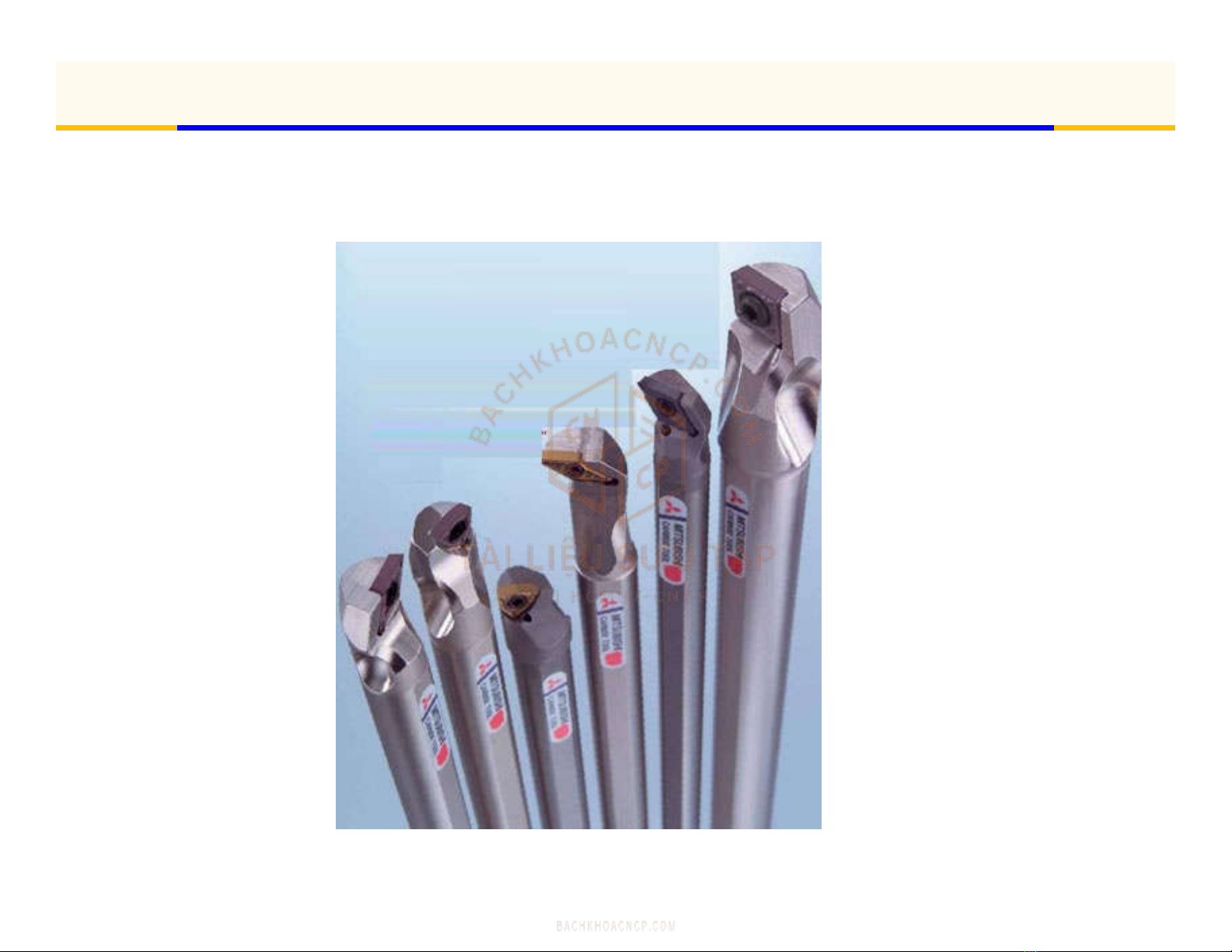

Một số loại dao tiện:
2
CHƯƠNG 17: DỤNG CỤ CẮT GỌT KIM LOẠI

1. Những bộ phận chính của dao tiện
§1- THÔNG SỐ H HỌC PHẦN CẮT CỦA DAO TIỆN

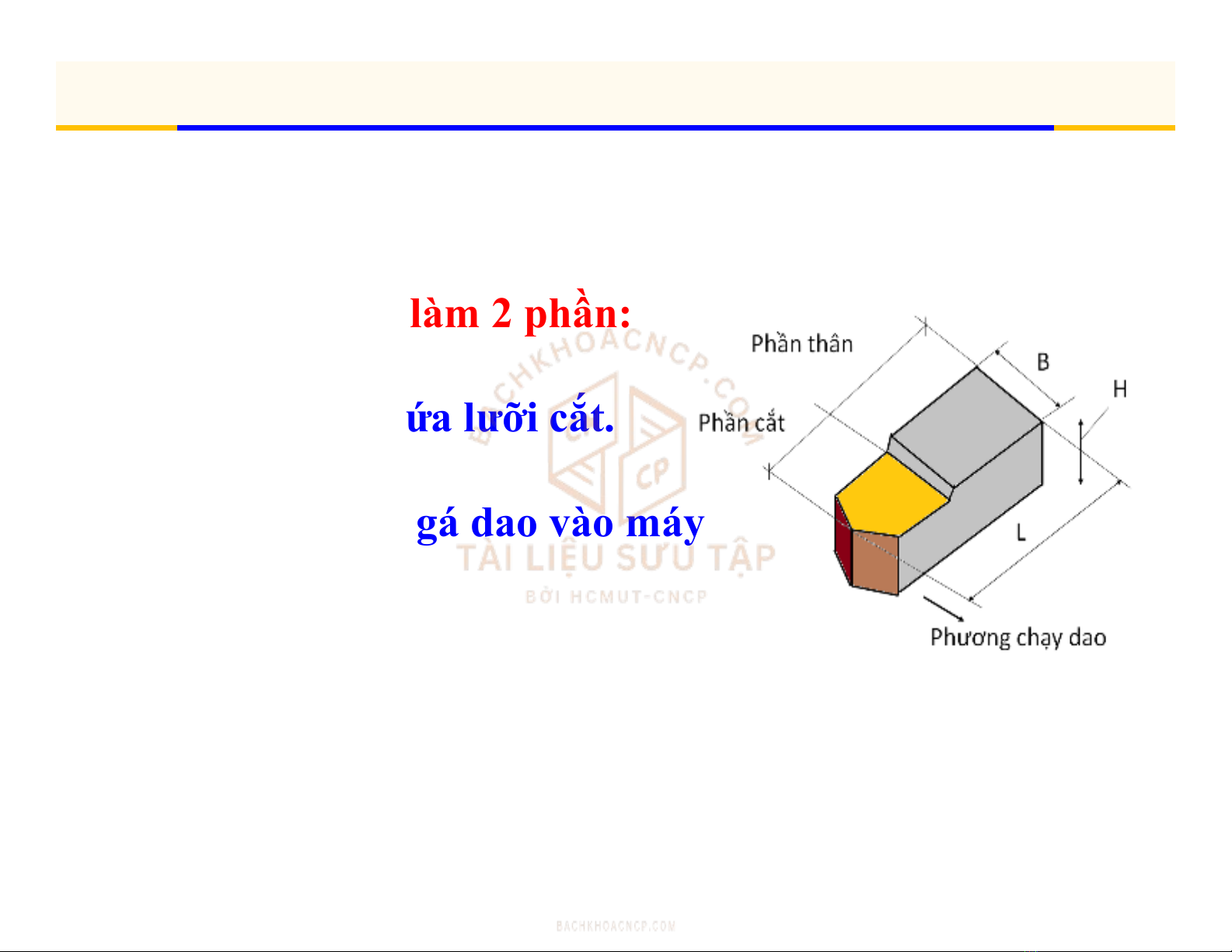

* Dao cắt chia làm 2 phần:
- Phần cắt
+ Là phần chứa lưỡi cắt.
- Phần thân
+ Là phần để gá dao vào máy
3
CHƯƠNG 17: DỤNG CỤ CẮT GỌT KIM LOẠI

1. Những bộ phận chính của dao tiện

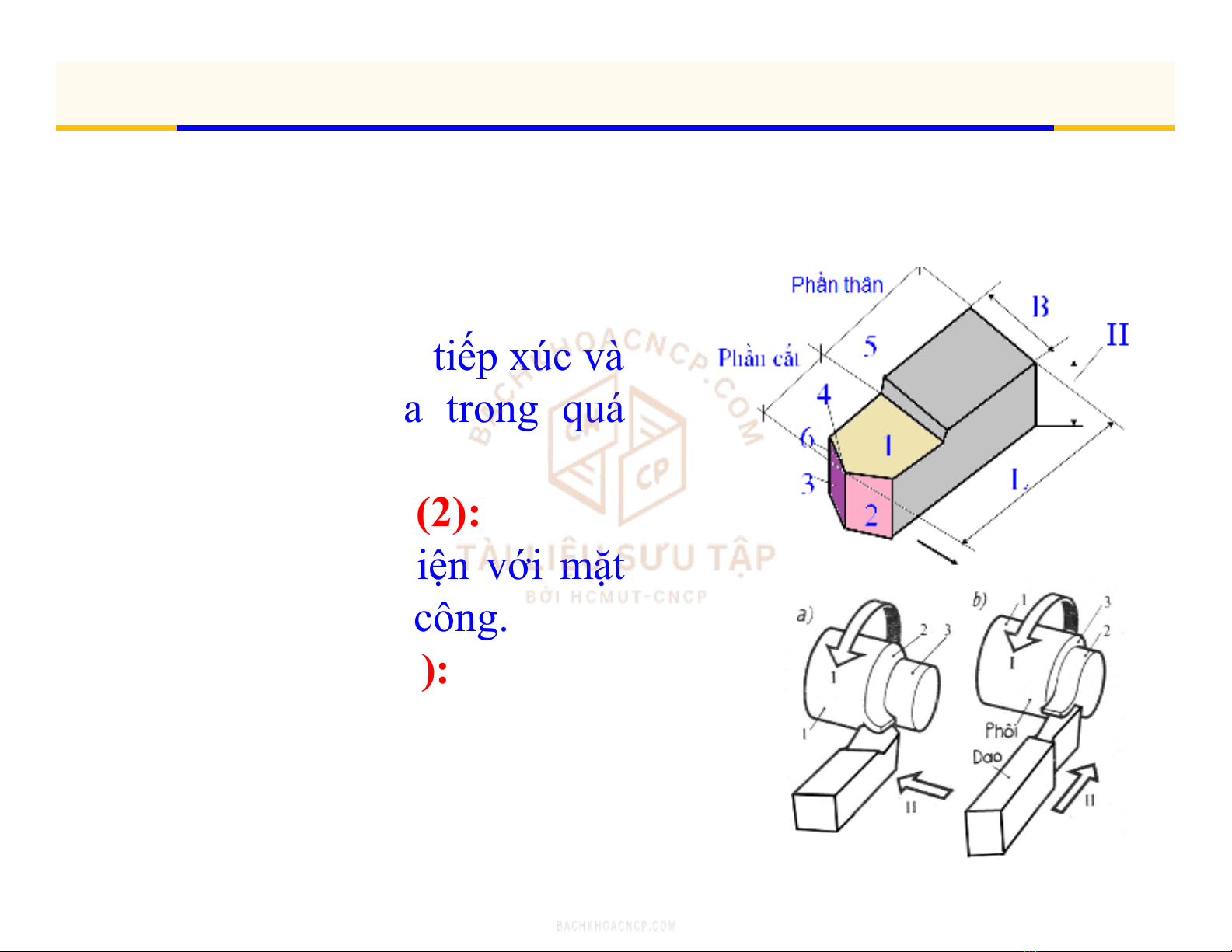

- Mặt trước (1):
là mặt mà phoi sẽ tiếp xúc và
theo đó thoát ra trong quá
trình cắt.
- Mặt sau chính (2):
là mặt dao đối diện với mặt
chi tiết đang gia công.
-Mặt sau phụ (3):
là mặt dao đối diện với mặt
chi tiết đã gia công
4
§1- THÔNG SỐ H HỌC PHẦN CẮT CỦA DAO TIỆN
CHƯƠNG 17: DỤNG CỤ CẮT GỌT KIM LOẠI

1. Những bộ phận chính của dao tiện
* Chú ý:
+ Các mặt phẳng này có thể
là mặt phẳng hoặc cong.
+ Giao tuyến của chúng tạo
thành các lưỡi cắt của dao

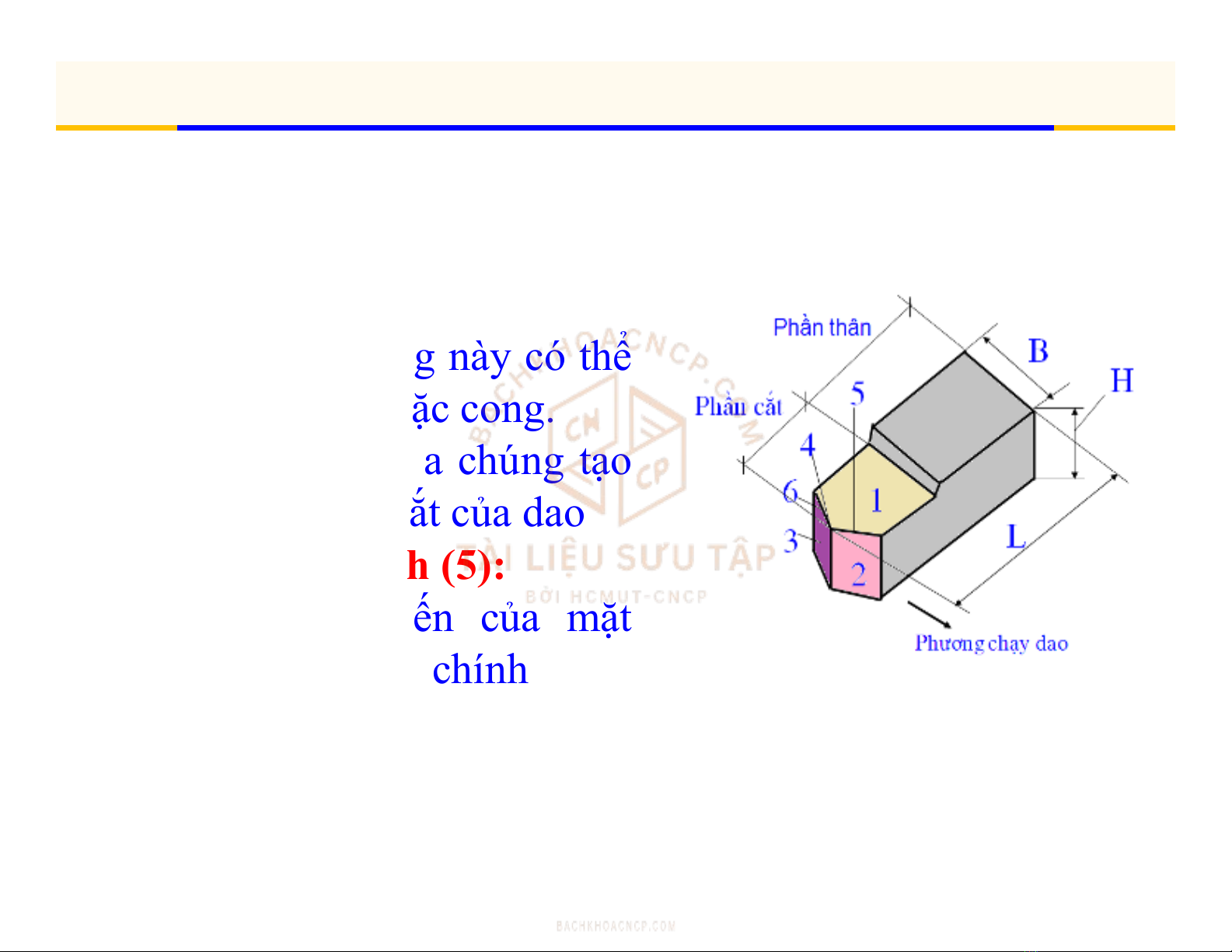

- Lưỡi cắt chính (5):
+ Là giao tuyến của mặt
trước và mặt sau chính
+ Giữ nhiệm vụ trực tiếp cắt
gọt ra phoi trong quá trình
cắt 5
§1- THÔNG SỐ H HỌC PHẦN CẮT CỦA DAO TIỆN
CHƯƠNG 17: DỤNG CỤ CẮT GỌT KIM LOẠI
