GV: ThS. TRẦN XUÂN AN
BỘ CÔNG THƯƠNG
TRƯỜNG CAO ĐẲNG CÔNG THƯƠNG HCM
KHOA:ĐiỆN – ĐiỆN TỬ
BỘ MÔN: CÔNG NGHỆ NHIỆT LẠNH
CHƯƠNG III:
HCM-02-2017
MÔN HỌC: KỸ THUẬT LẠNH
NỘI DUNG
2
ThS. Trần Xuân An www.hitu.edu.vn
4.1 GIỚI THIỆU
4.2 CHU TRÌNH MÁY LẠNH NÉN HƠI MỘT CẤP
4.3 BÀI TẬP TÍNH TOÁN CHU TRÌNH MÁY LẠNH
4.2.1 CHU TRÌNH KHÔ
4.2.2 CHU TRÌNH QUÁ LẠNH QUÁ NHIỆT
4.2.3 CHU TRÌNH HỒI NHIỆT
4.1 GIỚI THIỆU CHU TRÌNH MÁY LẠNH
NÉN HƠI MỘT CẤP
3
ThS. Trần Xuân An www.hitu.edu.vn
Định nghĩa:Hệ thống
lạnh một cấp là hệ thống
lạnh chỉ có một cấp
nén, hơi môi chất ở thiết
bị bay hơi được máy
nén nén trực tiếp lên
thiết bị ngưng tụ.
Đặc điểm:
-Một cấp áp suất Pe->Pc
-Bốn quá trình làm lạnh
cơ bản.
Pe:Áp suất bay hơi
Pc:Áp suất ngưng tụ
Qc:Năng suất nhiệt nhả
ra ởTBNT
Qe:Năng suất lạnh nhận
được ởTBBH
W: Công nén

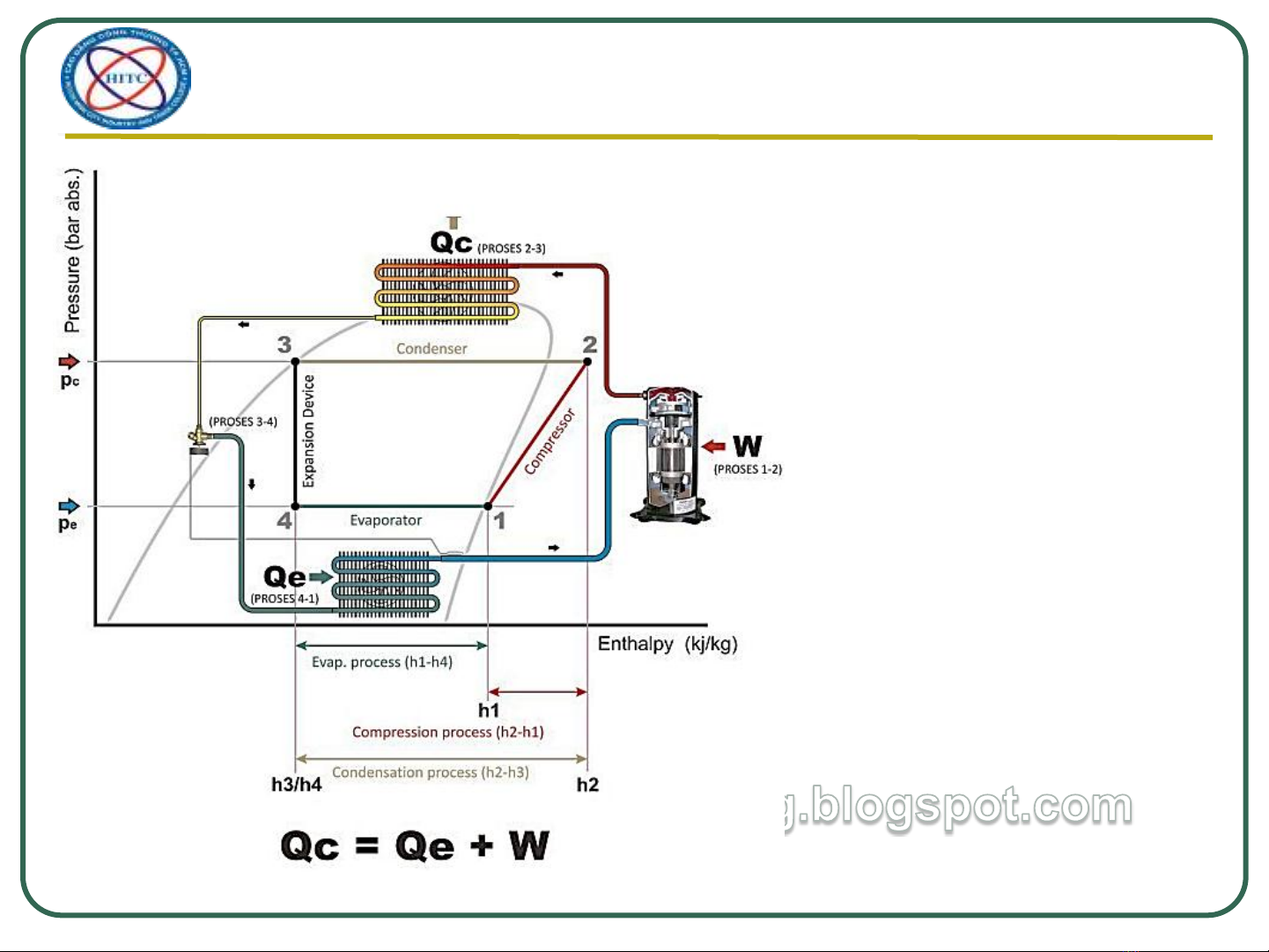

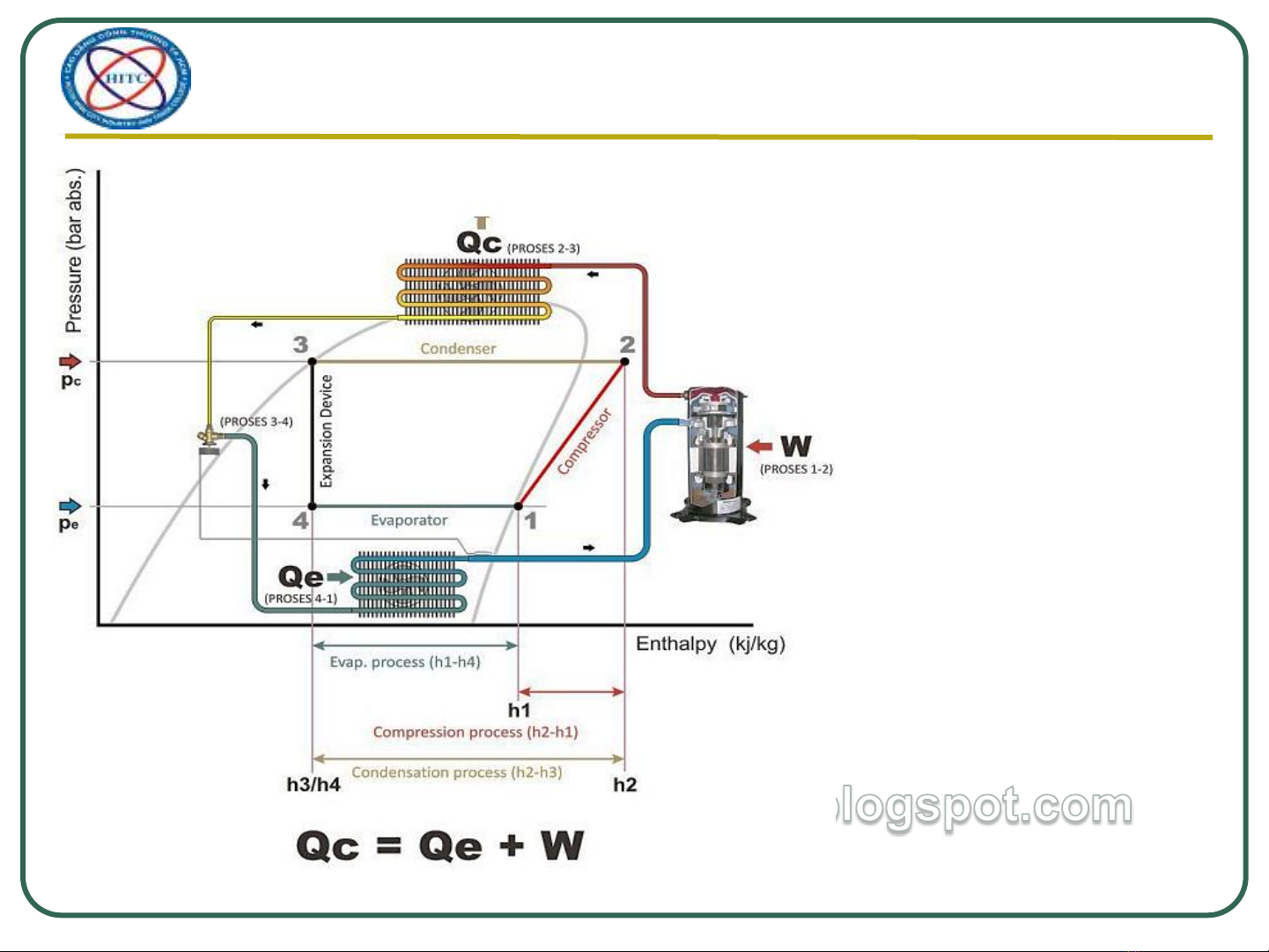

4.1 GIỚI THIỆU CHU TRÌNH MÁY LẠNH
NÉN HƠI MỘT CẤP
4
ThS. Trần Xuân An www.hitu.edu.vn
-Quá trình nén: 1->2: Đẳng
entropy, S1=S2
-Quá trình ngưng tụ: 2->3:
Đẳng áp, đẳng nhiệt
P2=P3 = Pc
T3 = Tc (Lưu ý T2 >T3)
-Quá trình tiết lưu: 3->4:
Đẳng enthalpy, Giảm áp
suất, giảm nhiệt độ
h3 = h4
-Quá trình bay hơi làm
lạnh: 4->1: Đẳng áp, đẳng
nhiệt.
P4 = P1 = Pe
T4 = T1 = Te
5
ThS. Trần Xuân An www.dienlanhcongthuong.blogspot.com

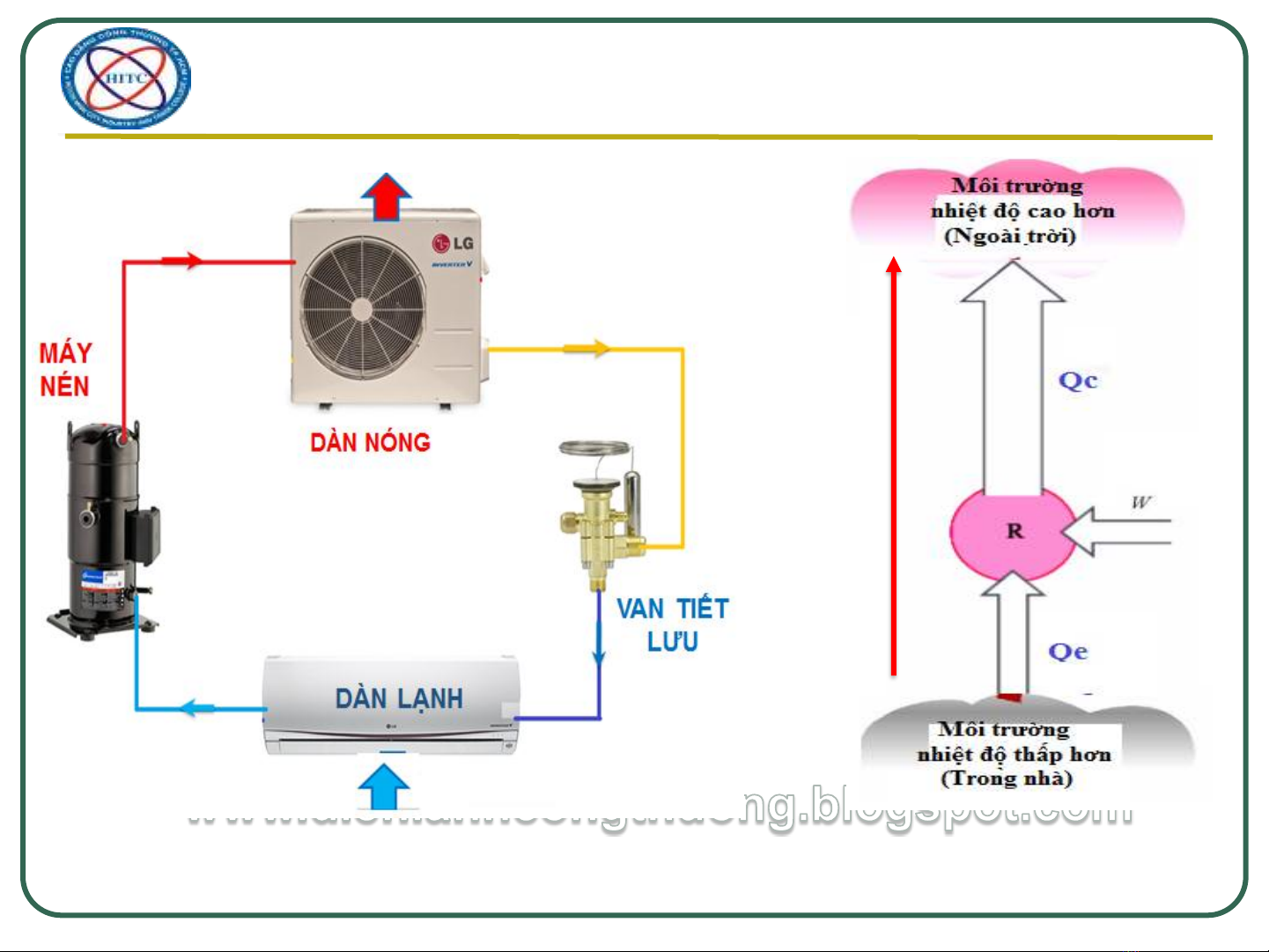

4.1 GIỚI THIỆU CHU TRÌNH MÁY LẠNH
NÉN HƠI MỘT CẤP
Pe
Pc
Qc
Qe
W
