CHƯƠNG III:
HCM-02-2017
MÔN HỌC: KỸ THUẬT LẠNH
HỆ THỐNG LẠNH NÉN HƠI
2
ThS. Trần Xuân An www.hitu.edu.vn
3.1 CÁC TRẠNG THÁI CỦA VẬT CHẤT
3.2 CÁC QUÁ TRÌNH LÀM VIỆC TRONG HTL
NÉN HƠI
3.3 CÁC THIẾT BỊ CHÍNH TRONG HTL
NÉN HƠI

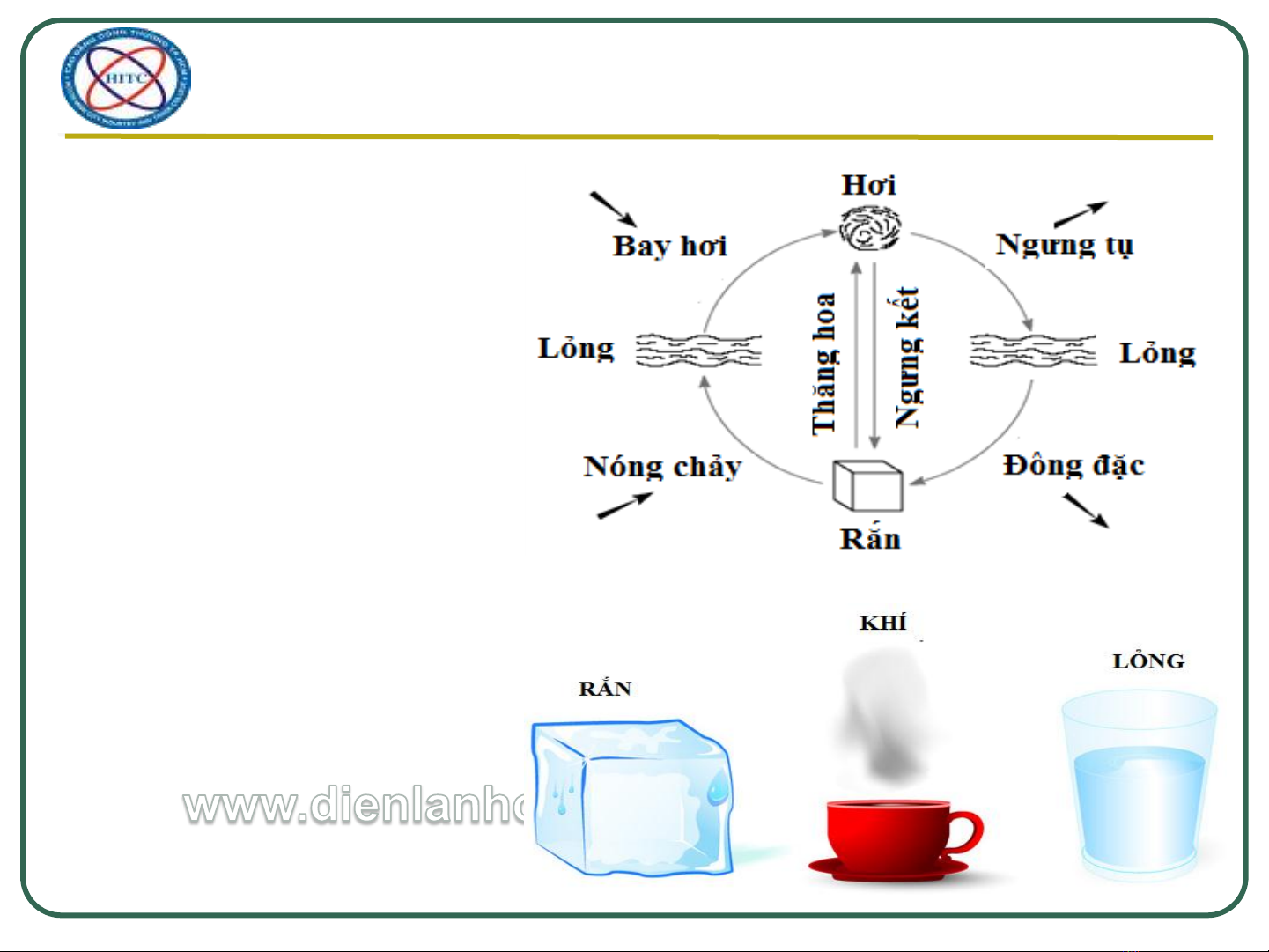

3.1 CÁC TRẠNG THÁI CỦA VẬT CHẤT
3
ThS. Trần Xuân An www.hitu.edu.vn
Hoá hơi:Thu nhiệt
Ngưng tụ:Nhả
nhiệt
Nóng chảy:Thu
nhiệt
Đông đặc:Nhả nhiệt
Thăng hoa:Thu
nhiệt
Trong hệ thống
lạnh môi chất sẽ
chuyển hóa giữa
hai trạng thái lỏng
và hơi.
3.2 CÁC QUÁ TRÌNH LÀM VIỆC TRONG
HTL NÉN HƠI
4
ThS. Trần Xuân An www.hitu.edu.vn
1
QUÁ TRÌNH NÉN
2
QUÁ TRÌNH
NGƯNG TỤ
3
QUÁ TRÌNH
TiẾT LƯU
BỐN QUÁ TRÌNH LÀM ViỆC TRONG HTL NÉN HƠI
4
QUÁ TRÌNH BAY
HƠI LÀM LẠNH
TĂNG
ÁP
NHẢ
NHIỆT THU
NHIỆT
GIẢM
ÁP
4 QUÁ TRÌNH LÀM VIỆC TRONG HTL NÉN HƠI
5
ThS. Trần Xuân An www.hitu.edu.vn
QUÁ
TRÌNH NÉN NGƯNG TỤ TiẾT LƯU BAY HƠI
Định
nghĩa
Là
quá trình hút
và
nén
hơi môi
chất
lạnh
Là
quá trình
biến
hơi
môi
chất
thành
lỏng
Là
quá
trình
giãn
nở
giảm
áp
suất
dòng
môi
chất
Là
quá
trình
biến
lỏng
môi
chất
thành hơi
Thực
hiện ở
Môi
chất được
nén
trong
piston,
xilanh
của
máy nén.
Trong
thiết
bị
ngưng
tụ
Van
tiết lưu
Cáp tiết
lưu(ống
mao)
Thiết
bị
bay
hơi
Đặc
điểm
Tăng
áp suất và
tăng
nhiệt
độ
-
Áp suất và
nhiệt
độ
không đổi
-
Nhả nhiệt
Không sinh
nhiệt
Giảm
áp
suất,
nhiệt
độ
-
Áp suất
và
nhiệt
độ
không
đổi
-
Thu nhiệt
