Chương 3: CHU TRÌNH LẠNH
1 CẤP NÉN
5/7/2024 8:18 AM 64
5/7/2024 8:18 AM 65
3.1. Chu trình Carnot ngược chiều (1796 – 1832)
3.1.1. Định nghĩa
Chu trình Carnot ngược chiều là được coi là chu trình lạnh
đơn giản nhất. Đơn giản không phải ở thiết bị mà vì bao gồm 2
quá trình đoạn nhiệt và 2 quá trình đẳng nhiệt xen kẽ nhau.

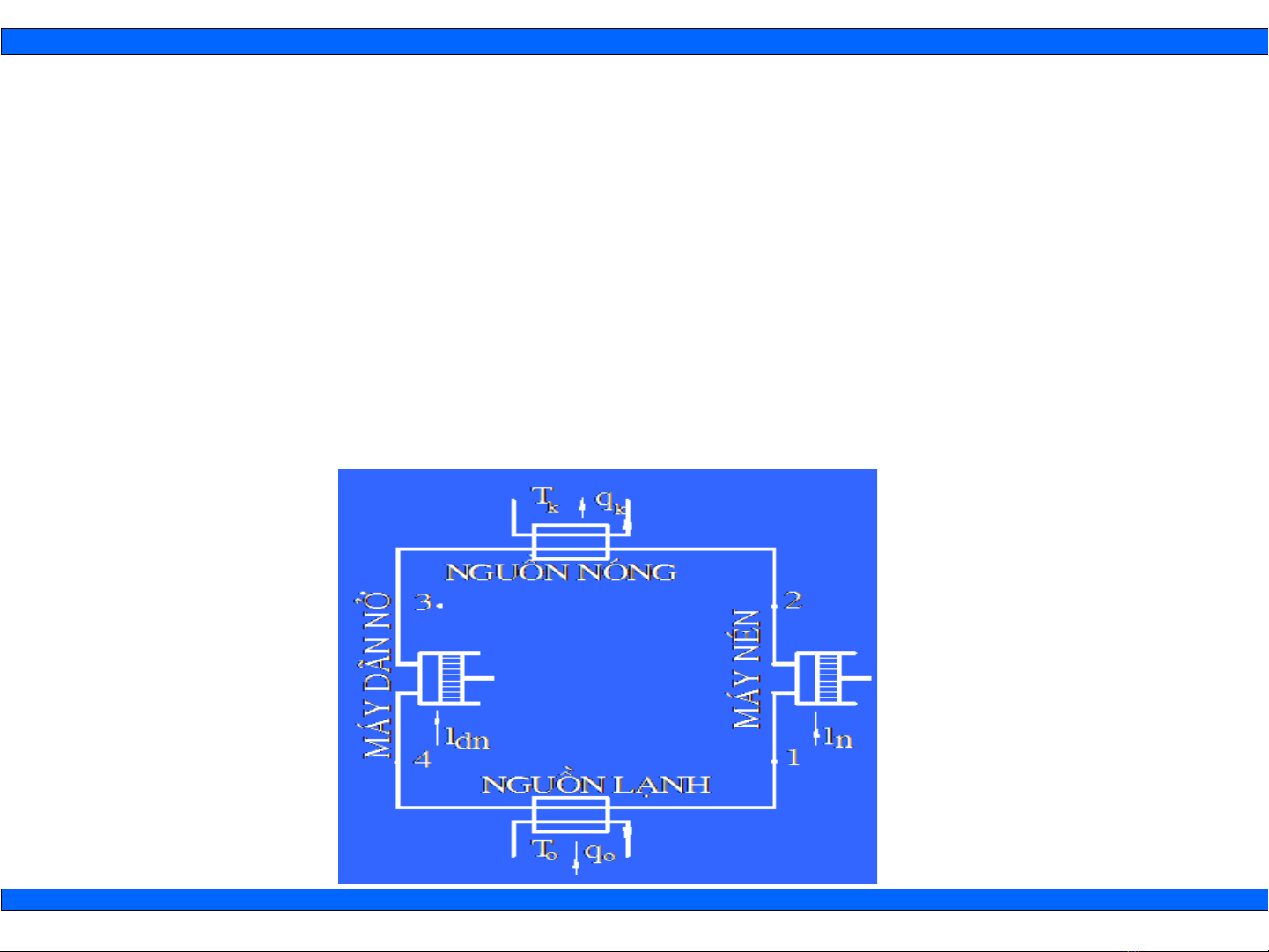

3.1.2. Sơ đồ nguyên lý và nguyên lý hoạt động của chu trình
5/7/2024 8:18 AM 66
3.1. Chu trình Carnot ngược chiều (1796 – 1832)
3.1.4. Tính toán chu trình
oCông nén lmn : lmn = h2 – h1
oNhiệt lượng nhả ra ở nguồn nóng qk: qk = Tk (s2 – s3)
oCông dãn nở kỹ thuật ldn : ldn = h3 – h4
oNhiệt lượng nhận được ở nguồn lạnh qo: qo = To (s1 – s4)
oCông cấp cho chu trình l:
l = lmn – ldn = qk – qo = Tk(s2 – s3) – [To(s1 – s4)] = (Tk – To)(s2 – s3)
oHệ số làm lạnh C: do (s1 - s4 = s2 – s3)
0
0
320
4100
))((
)(
)4321(
)5416(
TT
T
ssTT
ssT
DT
DT
l
q
kk
c−
=
−−
−
=
−−−
−−−
==
5/7/2024 8:18 AM 67
3.1. Chu trình Carnot ngược chiều (1796 – 1832)
3.1.5. Nhận xét và kết luận
• Cùng dải nhiệt độ Tk, Tothì chu trình Carnot có lớn nhất
• Trong lý thuyết các quá trình nhận nhiệt là đẳng áp
• Các quá trình thực tế đều không thuận nghịch
5/7/2024 8:18 AM 68
3.2. Chu trình khô
3.2.2. Sơ đồ và nguyên lý hoạt động của chu trình lý thuyết

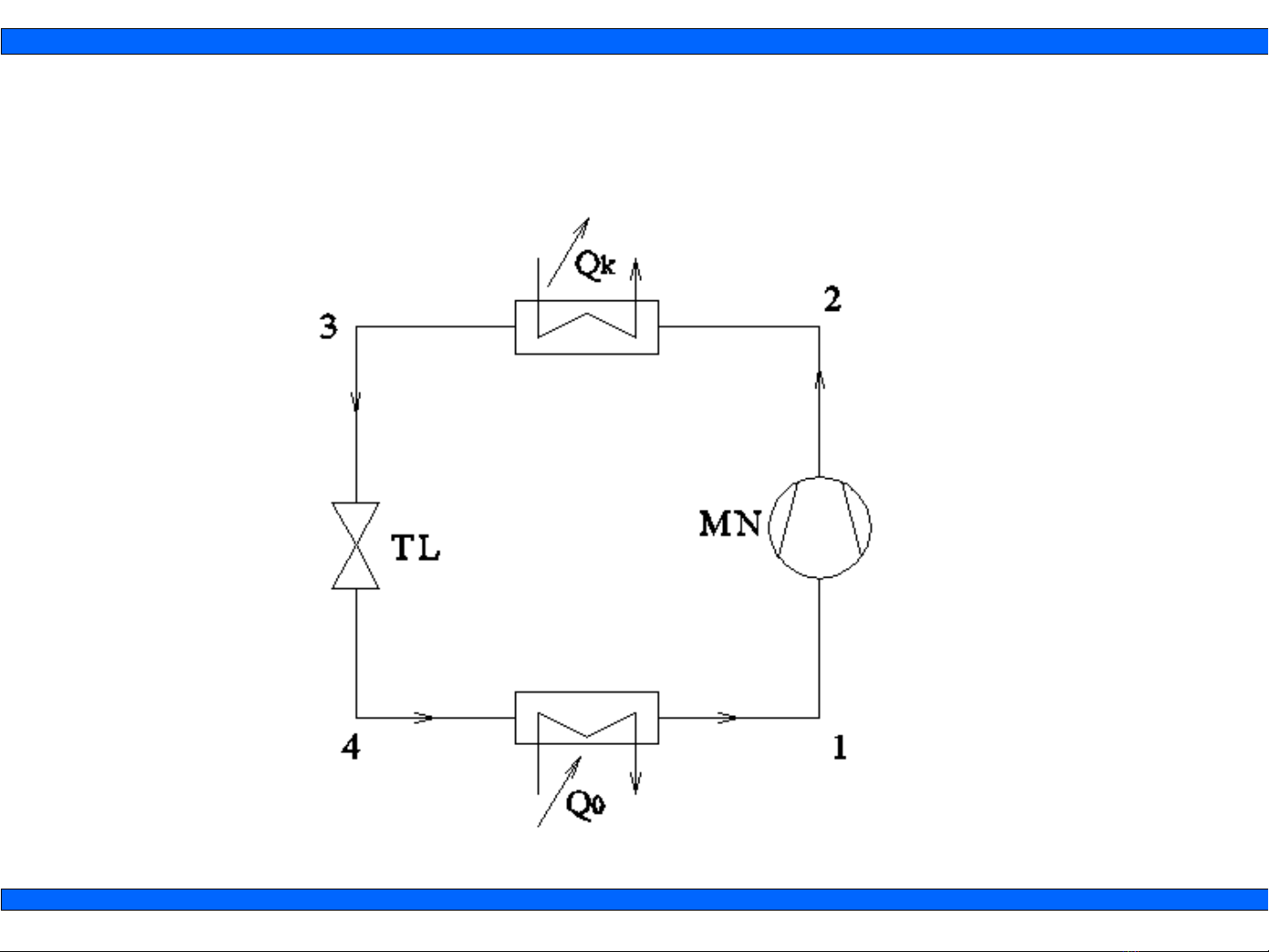

1. Sơ đồ nguyên lý
2. Nguyên lý hoạt động của chu trình ???
