Chương 5 BƠM VÀ Đ NG CƠ TH Y L C TH TÍCH KI U PISTON-ROTO 1 §1. Khái ni m - Phân lo i Nguyên lý làm vi c: máy piston ghép (tác d ng 5, 6, 7….) K t c u: • Roto: - kh i xilanh hình tr (roto) ch ñ ng quay, trên kh i XL có khoan các l xilanh phân b ñ u, hư ng kính ho c hư ng tr c - Roto quay các piston t nh ti n trong l XL nh vào: Đ l ch tâm e gi a roto và stato (máy piston roto hư ng kính) ho c Góc nghiêng γ c a ñĩa nghiêng (máy piston roto hư ng tr c) • Chuy n ñ ng làm vi c: chuy n ñ ng t nh ti n c a các piston trong l xilanh và chuy n ñ ng quay c a kh i 2 xilanh (roto) máy piston roto. 1
Đ c ñi m: • Áp su t cao (có th ñ t 350 at); lưu lư ng nh • Có th ñi u ch nh lưu lư ng khi áp su t và s vòng quay không ñ i • Hi u su t cao (t n th t cơ khí nh , t n th t do rò r ít) • Có th làm vi c v i svq l n (ñ n 20.000v/ph) vì không s d ng van hút, van ñ y. • CL ñi vào , ñi ra kh i XL thông qua tr c phân ph i (máy hư ng kính) ho c ñĩa phân ph i (máy hư ng tr c) • Ph m vi ñi u ch nh r ng. 3 Phân lo i: • Máy piston roto hư ng kính: các l XL phân b ñ u trên kh i XL theo phương hư ng kính (th ng góc v i tr c quay c a kh i xilanh) • Máy piston roto hư ng tr c: các l XL phân b ñ u trên kh i XL theo phương d c tr c ( song song v i tr c quay c a kh i xilanh) 4 2

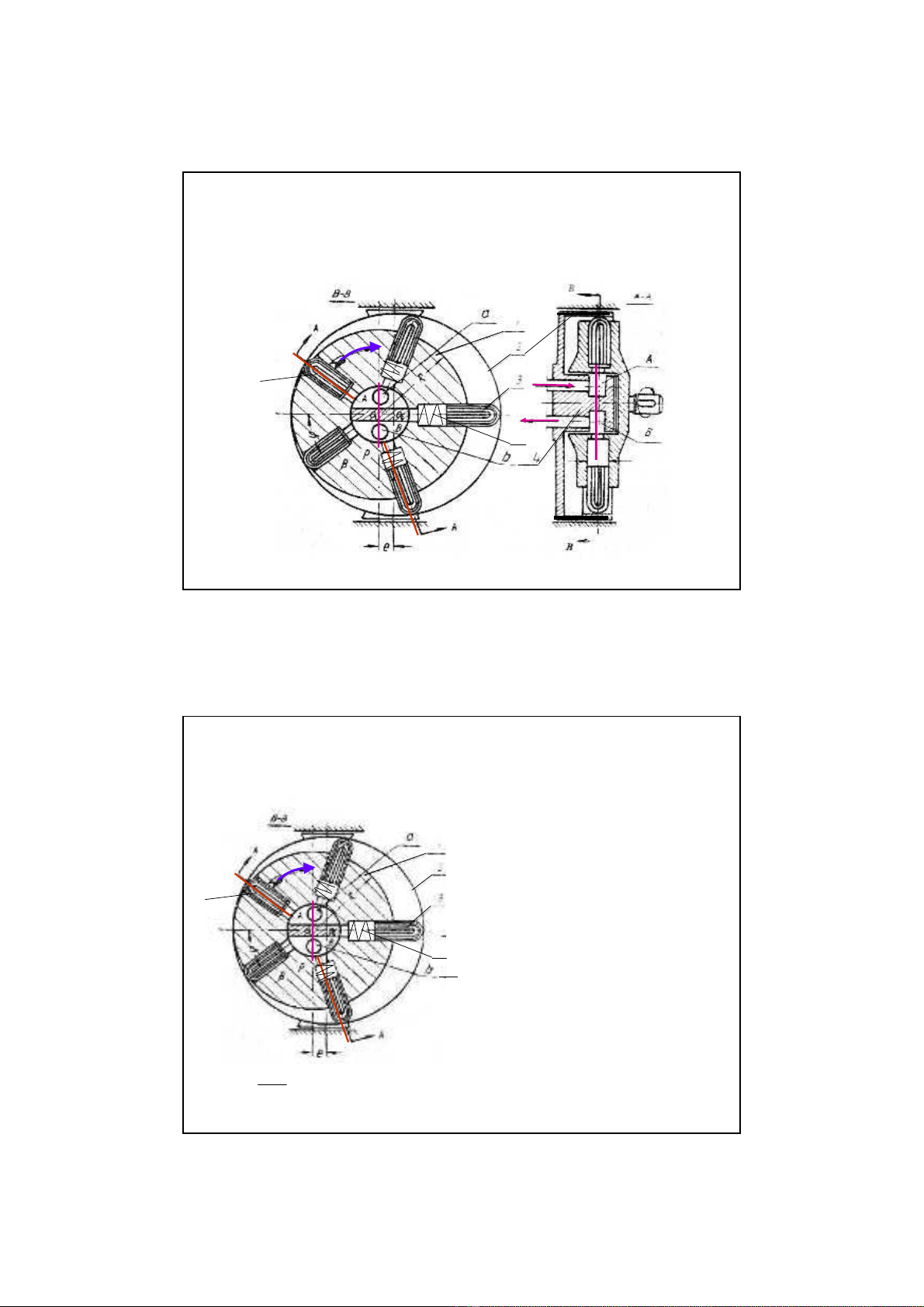

§2. Bơm piston rotor hư ng kính II a 1 2 3 P1 A I III B 5 IV 5 I. C u t o và nguyên lý làm vi c • Ph n quay 1 (roto:kh i xilanh) ñ t l ch tâm trong ph n c II ñ nh 2 (stato: v ). 1 • Trên kh i XL có khoan các l 2 xi lanh phân b ñ u theo P1 3 phương hư ng kính. A I III • Piston có d ng tr , không có B 5 c n, có xu hư ng ñi ra nh các lò xo ñ t trong l XL ñ u piston tì vào vành stato. • e : ñ l ch tâm gi a v (vành IV stato) và kh i XL (roto) 2π • Z : s l XL trên 1 m t c t a= : góc gi a 2 l XL ngang c a kh i XL (Ví d Z=5) Z 6 3

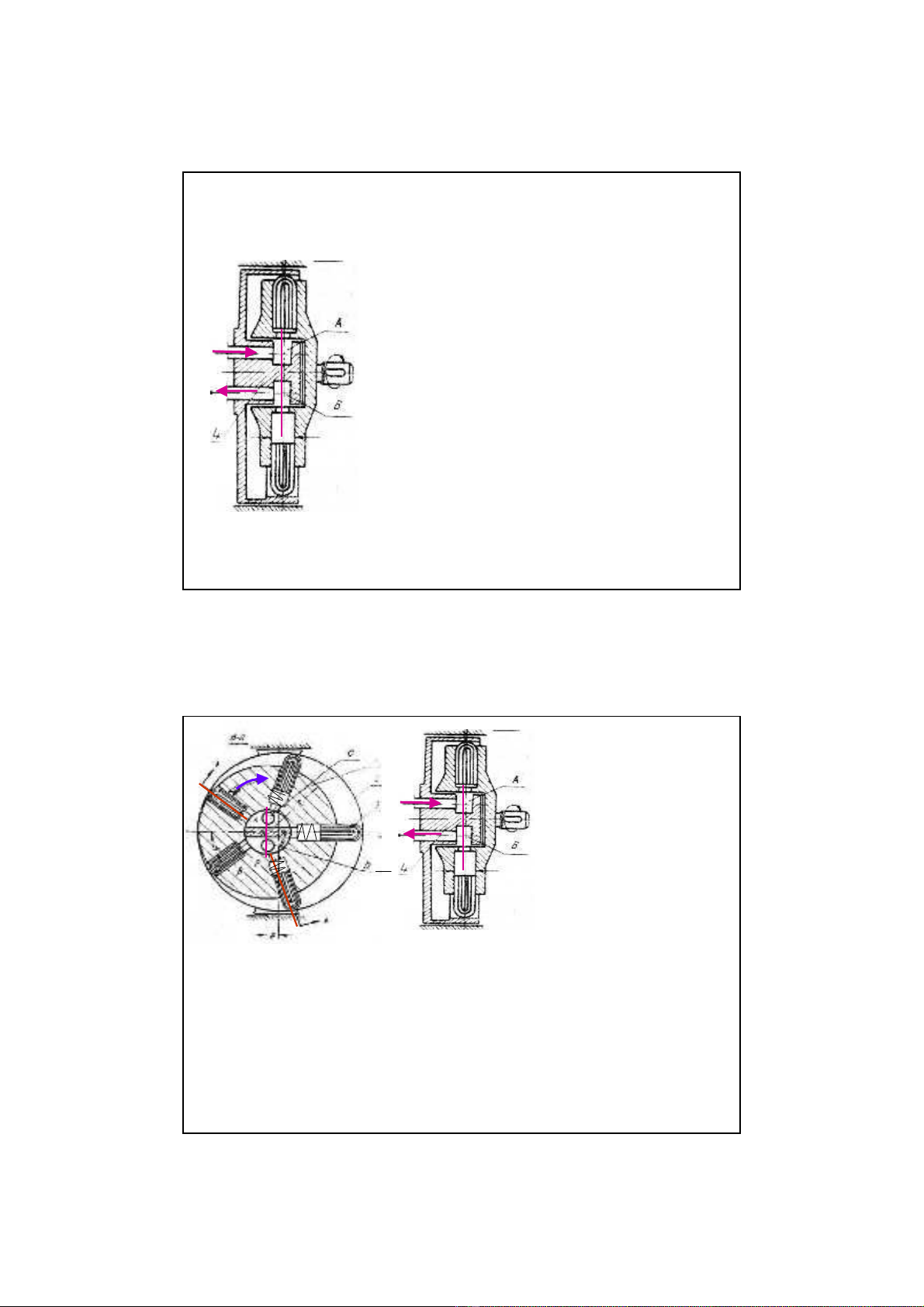

Tr c phân ph i • Tr c phân ph i là lõi c ñ nh c a stato, • Kh i XL quay l ng không trên tr c phân ph i. • Trên tr c phân ph i có 2 rãnh A, B hình bán nguy t, thông v i ng hút và ng ñ y nh 2 l a, b 7 II • n a trên stato, piston ñi ra, áp su t trong l XL I A gi m, CL ñư c hút III B vào XL qua l a và b ng hút A: quá trình hút c a bơm. IV • n a dư i stato, piston b vành stato ép chuy n ñ ng ñi vào, CL ñư c nén vào b ng ñ y B, ñi ra ngoài theo ñư ng d n b: quá trình ñ y c a bơm. • B ng hút A, b ng ñ y B là 2 rãnh hình bán nguy t phay trên tr c phân ph i 4 (c ñ nh), cách nhau b i 1 rãnh ngăn • Đư ng d n a, b ñư c khoan d c theo tr c phân ph i ñ d n CL vào và ra 8 • Roto quay theo chi u ngư c l i B: b ng hút, A: b ng ñ y. 4
Đ ng cơ piston roto hư ng kính • CL áp su t cao ñư c ñưa vào l XL • Áp l c CL tác d ng lên b m t piston, thông qua piston tác d ng lên thành stato, t o ra l c ti p tuy n t o ra moment làm quay roto • Không c n lò xo ñ t trong l XL vì CL áp su t l n luôn ñ y ñ u piston chuy n ñ ng ñi ra theo phương hư ng kính. 9 Đ c ñi m • Áp su t làm vi c có th ñ t 250 at • CL vào và ra kh i XL qua tr c phân ph i không s d ng van bơm làm viêc v i svq l n (ñ n 20.000 v/ph). • Đi u ch nh lưu lư ng nh ñ l ch tâm c a roto. Các thông s cơ b n: Q, N, M, n, p p càng l n yêu c u v ñ chính xác ch t o, ñ b n, ñ kín khít ph i càng t t. • n quá l n s h n ch kh năng ñi n ñ y c a CL trong l XL trong quá trình làm vi c. 10 5
II. Đ ng h c piston O1: tâm vành stato; A O2: tâm kh i roto; • t=0: piston v trí A r • Th i ñi m t: piston v trí C C ϕ=ω.t: góc quay c a roto; O1 α r = O1C: bán kính stato; e O2 R R= O2C = f(t) Pis. t nh ti n trong XL 1 ño n: ϕ x = O2A - O2C = (O2O1 +O1A ) - O2C B x=e+r–R (1) R= O2C=O2O1.cos ϕ +O1C.cos α⇒ R = e.cosϕ + r.cosα (2) 11 e O1H = r.sin α = e.sin ϕ ⇒ sin α = ⋅ sin ϕ r e2 cos α = 1 − sin 2 ϕ = 1 − sin 2 ϕ r2 2 1e  ⇒ cos α ≅ 1 −  sin ϕ  (3) 2r   1e   2 1 e2 2 (2) R = e.cosϕ + r 1 −  sinϕ   = e. cosϕ + r − sin ϕ   2 r   2 r  r 1 e  R = e ⋅  cos ϕ + − ⋅ ⋅ sin 2 ϕ  (4)  e 2 r    x = e ⋅ (1 − cos ϕ ) + ⋅ ⋅ sin 2 ϕ  1 e (1) (5)  2 r  12 6
V n t c chñ ng t nh ti n c a piston trong XL dx d   1 e 2  v= =  e ⋅ (1 − cos ϕ ) + sin ϕ   dt dt    2r    1e  1e v = e ⋅ ω ⋅  sin ϕ +  sin 2ϕ   ; sin 2ϕ
III. Lưu lư ng 1. Lưu lư ng trung bình • V: Th tích làm vi c c a 1 l XL • d: Đư ng kính l XL • S = 2e: Hành trình c a piston trong l XL • Z : S l XL trên 1 m t c t ngang c a kh i roto • i : S dãy l XL d c theo tr c kh i XL (thư ng i=1) • n : S vòng quay c a kh i XL trong 1 phút πd 2 Lưu lư ng riêng: qlt = i ⋅ Z ⋅ ⋅ 2e 4 πd 2 n Lưu lư ng lý thuy t trung bình: Qlt = ⋅ 2e ⋅ i ⋅ Z ⋅ (8) 4 60 15 2 Lưu lư ng t c th i Lưu lư ng t c th i do 1 c p piston - XL t i v trí ϕ πd 2 Qϕ = Fpis .v = ⋅ e ⋅ ω ⋅ sin ϕ 4 QϕΣ: t ng lưu lư ng t c th i c a các c p piston - XL ñang th c hi n quá trình ñ y m + 1 : s c p piston XL ñang th c hi n quá trình ñ y ϕ : góc c a XL th 1 (ñang th c hi n quá trình ñ y) ϕ + a : góc ch v trí c a XL th 2 ϕ + m.a : góc ch v trí c a XL th m+1 πd 2 Qϕ Σ = ⋅ e ⋅ ω ⋅ [sin ϕ + sin(ϕ + a )... + sin(ϕ + ma )] 4 (9) πd 2 Qϕ Σ = ⋅ e ⋅ ω ⋅ ∑ sin(ϕ + i.a ) (i = 0 ÷ m ) 16 4 8
dQϕ Σ Lưu lư ng t c th i c c ñ i: t i ϕo =0 dϕ dQϕ πd 2 = ⋅ e ⋅ ω ⋅ [cos ϕ o + cos(ϕ o + a )... + cos(ϕ o + ma )] = 0 dϕ ϕo 4 ⇒ cos ϕ o + cos ϕ o ⋅ cos a − sin ϕ o ⋅ sin a + ..... + cos ϕ o ⋅ cos(ma ) − sin ϕ o ⋅ sin (ma ) 1 + cos a + ... + cos(ma ) ⇒ tgϕ o = : ϕo : góc dao ñ ng c a bơm sin a + ... + sin (ma ) Lưu lư ng t c th i bé nh t: ng v i góc ϕ = 0 Q max H s lưu lư ng không ñ u: Ψ= Q tb Q max − Q min 2( Q max − Q min ) H s dao ñ ng lưu lư ng: δ = = Q tb Q max + Q min 17 S lư ng piston Z l n, l h s dao ñ ng lưu lư ng δ nh 180o δ = 1 − cos Z le (10) 90o δ = 1 − cos Z chan 18 9
3. Đi u ch nh lưu lư ng bơm pis-roto hư ng kính πd 2 n Q lt = ⋅e⋅i⋅ Z⋅ 2 60 Đư ng kính piston d, s XL Z, s hàng XL i: không ñ i ch có th ñi u ch nh lưu lư ng b ng cách: • thay ñ i s vòng quay n c a roto • thay ñ i ñ l ch tâm e b ng cách xê d ch stato ñ roto d n d n vào gi a stato Lưu lư ng l n nh t c a bơm ng v i emax Lưu lư ng bé nh t khi roto và stato ñ ng tâm: e = 0 ⇒ Q = 0 19 e ε= : h s ñi u ch nh lưu lư ng e max ε = 1 ⇒ Q = Qmax ε=0 ⇒Q=0 ε < 0 : (ti p t c thay ñ i e theo phía ngư c l i) dòng CL vào bơm theo chi u ngư c l i bu ng ñ y tr thành bu ng hút Có th cho máy làm vi c ñ o chi u mà không c n thay ñ i chi u quay c a roto 20 10
IV. L c và moment 1. L c: A • Xét 1 piston quá trình ñ y, ñ u piston tì vào thành T stato thành stato tác C d ng vào ñ u piston 1 l c N hư ng vào tâm stato O1: α vành stato tác d ng lên e P piston ph n l c N • Chia N thành 2 thành ph n: P và T vuông góc v i nhau ϕ • P = N. cos α : theo phương B tr c piston, cân b ng v i áp l c c a CL tác d ng lên m t piston 21 A πd 2 P = p⋅F = p⋅ (11) T 4 C N α e P ϕ B T = N.sin α = P. tg α (12) Bơm: T sinh moment c n Đ ng cơ th y l c: T sinh moment ñ ng (làm quay roto) 22 11
πd 2 e sin ϕ T = P ⋅ tgα = p ⋅ ⋅ ⋅ (13) 4 r e 2 1 −   sin 2 ϕ r πd 2 P p N= = 4 cos α e 2 (14) 1 −   sin 2 ϕ r Nh n xét: Các l c sinh ra trong quá trình làm vi c c a bơm s dao ñ ng theo t (hàm tu n hoàn theo ϕ) Đ i v i 1 piston: ϕ = 0 ⇒ sin ϕ = 0 ⇒ T = 0 ϕ = 90o ⇒ sin ϕ =1 ⇒ T = Tmax Do có ma sát gi a b m t piston và XL, gi a ñ u piston và thành stato ñ i v i ñ ng cơ: T = P.tg (α + Ψ) Ψ : góc ma sát ⇒ h s ma sát: f = tg Ψ 23 tgα + f T = P⋅ 1 − f ⋅ tgα P P P N= = = cos( α + Ψ) cos α ⋅ cos Ψ − sin α ⋅ sin Ψ cos α ⋅ cos Ψ − sin α ⋅ tgΨ.cos Ψ P ⇒N= cos Ψ (cos α ⋅ − f ⋅ sin α ) Trong thi t k : αmax ≤ 6o ⇒ tgαmax= sinαmax= 0,1; cosαmax= 0,995 Tmax; Nmax (dùng ñ tính b n) 0,1 + f Tmax = P ⋅ 1 − 0,1 f (15) P N max = cos Ψ (0,995 − 0,1 f ) ) 24 12
2. Moment • Máy là ñ ng cơ: l c ti p tuy n T sinh moment quay. • Moment quay tác d ng lên 1 piston: M = T.R (16) R: kho ng cách t ñ u piston ñ n tâm roto e ⋅ sin ϕ  r 1e  T = P⋅ r R = e cos ϕ + − sin 2 ϕ 2  e 2 r  e 1 −   sin 2 ϕ r e ⋅ sin ϕ  r 1 e  r M = P⋅ ⋅ e ⋅  cos ϕ + − ⋅ ⋅ sin 2 ϕ e 2  e 2 r  1 −   sin 2 ϕ r 25 e B qua ⋅ sin 2 ϕ r e2  r M = P ⋅ ⋅ sin ϕ ⋅ cos ϕ +  (17) r  e Moment quay tác d ng lên roto b ng t ng moment quay t o nên b i các l c Ti tác d ng lên các piston trong tr ng thái ñ y khi máy làm vi c m M ∑ = ∑ Ti ⋅ R i i= 0 Moment quay ph thu c góc ϕ, t l thu n v i ñ l ch tâm e. Đcơ piston roto hư ng kính: ñi u ch nh ñư c moment quay b ng cách thay ñ i ñ l ch tâm e; không c n thay ñ i áp su t dòng CL ñưa vào máy 26 13
V. S phân ph i CL trong bơm - Tr c phân ph i • Roto quay theo chi u như hình v , n a trên tr c phân ph i ch u áp su t hút ph; n a dư i ch u áp su t ñ y pñ t i tr ng ngang tác d ng lên tr c phân ph i; • Dùng bi n pháp cân b ng th y l c ñ gi m b t t i tr ng tác d ng lên b m t tr c phân ph i làm tăng tu i th c a máy. a) Làm rãnh trên tr c phân ph i: ti n hai rãnh vòng t o s thông ch t l ng; ph n rãnh áp su t có giá tr như nhau trên toàn b chu vi rãnh b) Khoan l trên tr c phân ph i: Khoan l thông t khu v c áp su t cao ñ n khu v c áp su t th p trên tr c phân ph i ta 27 Hi n tư ng ch t l ng b nén trong xilanh • Piston n a trái c a stato áp su t ph • Piston n a ph i c a stato piston làm vi c v i pñ • Khi kích thư c vách ngăn l n hơn ñư ng kính l vào c a XL piston b t ñ u quá trình nén nhưng l XL v n chưa ñư c n i v i khoang ñ y B, CL b nén trong XL áp su t r t l n tác d ng lên tr c phân ph i. • Bi n pháp kh c ph c - Ch t o b < a : t n th t lưu lư ng tăng do rò r qua khoang hút - Ch t o b = a : r t khó ñ m b o ñ chính xác - Ch t o b>a, d ch vách ngăn v phía trái (phía hút) khi piston v trí tương ng v i CL b nén thì ñang quá trình hút không có hi n tư ng CL b nén trong XL 28 14
§3. Bơm - ñcơ piston roto hư ng tr c I. C u t o – nguyên lý làm vi c B A 5 29 B A 5 - Kh i xilanh (1) quay (roto) - Đĩa nghiêng c ñ nh: roto quay, ñ u piston (2) tì vào ñĩa nghiêng (3), góc nghiêng γ piston chuy n ñ ng t nh ti n trong kh i XL quá trình hút, ñ y. - Đĩa phân ph i: M t ñáy c a kh i XL ñư c l p sát v i ñĩa phân ph i c ñ nh (4). Trên ñĩa phân ph i có 2 rãnh hình vòng cung A, B (b ng hút, b ng ñ y), Hai rãnh A, B thông v i 2 l a, b ñư c khoan theo phương d c tr c c a ñĩa (4) ñ d n ch t l ng ra vào trong l XL. 30 15
Đ c ñi m: - S vòng quay l n (20.000 v/ph). - Hi u su t cao : η = 0,95 ; ηQ = 0,97 ÷ 0,98 - Tr ng lư ng trên 1 ñơn v công su t: nh - Đ nh y ñi u ch nh l n: T 0 ÷ Qmax: 0,04 giây; T Qmax ÷ 0: 0,02 giây - S l XL: Z = 9 ÷ 7 Đư ng kính l xilanh dxilanh= (10 ÷ 50)mm - Góc nghiêng γ = 20 o (ñ i v i bơm) ; γ = 30o (ñ i v i ñcơ) - Ap su t làm vi c p = (210 ÷ 350) at - Lưu lư ng có th ñ t 1000 ÷ 1800 lit/phút - Đcơ pisroto hư ng tr c, v i áp su t c a d u (220 ÷ 280)at có th t o moment quay (8000 ÷ 9000) N.m 31 γ II. Đ ng h c piston S x A ϕ =ω.t B t=0 ϕ=0; ñ u piston A t Kh i XL quay 1 góc ϕ=ω.t, ñ u piston v ch trên ñĩa nghiêng t Añ nB x: ño n ñư ng d ch chuy n c a piston trong XL ng v i góc ϕ x = A’B’.sin γ = (OA’ - OB’).sin γ = (OA - OB.cos ϕ ).sin γ x = (R - R.cos ϕ ).sin γ 32 R: vòng tròn do ñ u piston v ch trên ñĩa nghiêng 16
γ x = R .(1 - cos ϕ ).sin γ (18) S x V n t c t nh ti n c a piston trong XL A ϕ dx Dr v= = R. ω.sin ϕ.sin γ (19) =ω.t dt B III. Lưu lư ng πd 2 1. Lưu lư ng trung bình Q lt = q. n = .S. Z. n 4 Dr S = D.sin γ = .sin γ = D r . tgγ cos γ Dr : ñư ng kính vòng tròn (trên mp vuông góc v i tr c bơm) trên ñó phân b các tâm l xilanh 33 2. Lưu lư ng t c th i 1 c p piston-XL: πd 2 πd 2 qϕ = ⋅v= ⋅ R ⋅ ω ⋅ sin γ ⋅ sin ϕ 4 4 m+1 piston ñang th c hi n quá trình ñ y πd 2 Qϕ = ⋅ R ⋅ ω ⋅ sin γ ⋅ [ sin ϕ + sin( ϕ + a ) +...+ sin( ϕ + ma ) ] 4 3 Đi u ch nh lưu lư ng : Thay ñ i góc γ c a ñĩa nghiêng hành trình S = Dr. tg γ - Gi m d n γ lưu lư ng gi m - γ = 0 thì Q = 0 - Ti p t c cho γ ngư c v i góc nghiêng ban ñ u máy làm vi c ngư c l i, b ng hút A tr thành b ng ñ y 34 17
IV. L c và moment quay • Bơm: áp su t trong XL trong quá trình ñ y tác d ng lên piston áp l c piston tì vào ñĩa nghiêng t o áp l c phát sinh ra moment c n trên tr c bơm ñ ng cơ kéo bơm ph i kh c ph c moment c n này. • Đ ng cơ th y l c: áp su t CL tác d ng lên piston làm ñ u piston tì vào thành ñĩa nghiêng sinh ra moment làm roto quay πd 2 Ap l c tác d ng lên piston: P = p. 4 L c P thông qua ñ u piston tác d ng lên ñĩa nghiêng và phân thành 2 l c: - N = P.cos γ : th ng góc v i m t ph ng ñĩa - Q = P.sin γ : n m trong m t ph ng ñĩa và // tr c x, 35 πd 2 Ap l c tác d ng lên piston: P = p. 4 L c P thông qua ñ u piston tác d ng lên ñĩa nghiêng và phân thành 2 l c: - N = P.cos γ : th ng góc v i m t ph ng ñĩa (bk R) - Q = P.sin γ : n m trong m t ph ng ñĩa; // tr c x, y T x Q R O ϕ y x x Q P x N γ y 36 18
Q g m 2 thành ph n: - L c ti p tuy n T = Q.sin ϕ t o moment quay - L c hư ng tâm Qn= Q.cos ϕ y T x Q R O y ϕ x x Q P x N γ y 37 Moment do l c T t o ra trên tr c (tính cho 1 piston ): M = T.R = Q.sinϕ .R = R.P.sinγ.sinϕ ⇒ M = Rr.P.tgγ.sinϕ (22) T ng moment gây ra trên tr c máy là t ng c a moment do (m+1) piston ñang ch u áp l c gây ra m M ∑ = P ⋅ R r ⋅ tgγ . ∑ sin( ϕ + ia ) (23) i= 0 Moment thay ñ i ph thu c góc nghiêng γ c a ñĩa có th ñi u ch nh moment quay c a ñcơ th y l c b ng cách thay ñ i góc nghiêng γ c a ñĩa, không c n thay ñ i áp su t làm vi c p c a CL 38 19
IV. Cơ c u phân ph i ch t l ng • Cơ c u phân ph i ch t l ng làm nhi m v ñưa ch t l ng vào xilanh trong quá trình hút và ñưa ch t l ng ra ngoài trong quá trình ñ y. • Đ i v i máy piston roto hư ng tr c, cơ c u phân ph i ch t l ng ch y u là ñĩa phân ph i, (cơ c u phân ph i m t ñ u). • Đ làm vi c tin c y c a cơ c u phân ph i ph thu c vào ñ chính xác tính toán và ch t lư ng v t li u (ít b mài mòn) cũng như ch t lư ng ch t o các c p ti p xúc. 39 20
