CHƯƠNG 3: GIỚI THIỆU VỀ SIMULINK
3.1 Giới thiệu:
Simulink là một công cụ đồ họa mở rộng trong Matlab để mô hình hóa và mô phỏng hệ thống. Một
trong những lợi thế chính của Simulink là khả năng tương tác, điều chỉnh và cài đặt qua các khối
chức năng mà không phải thực hiện với các dòng lệnh.

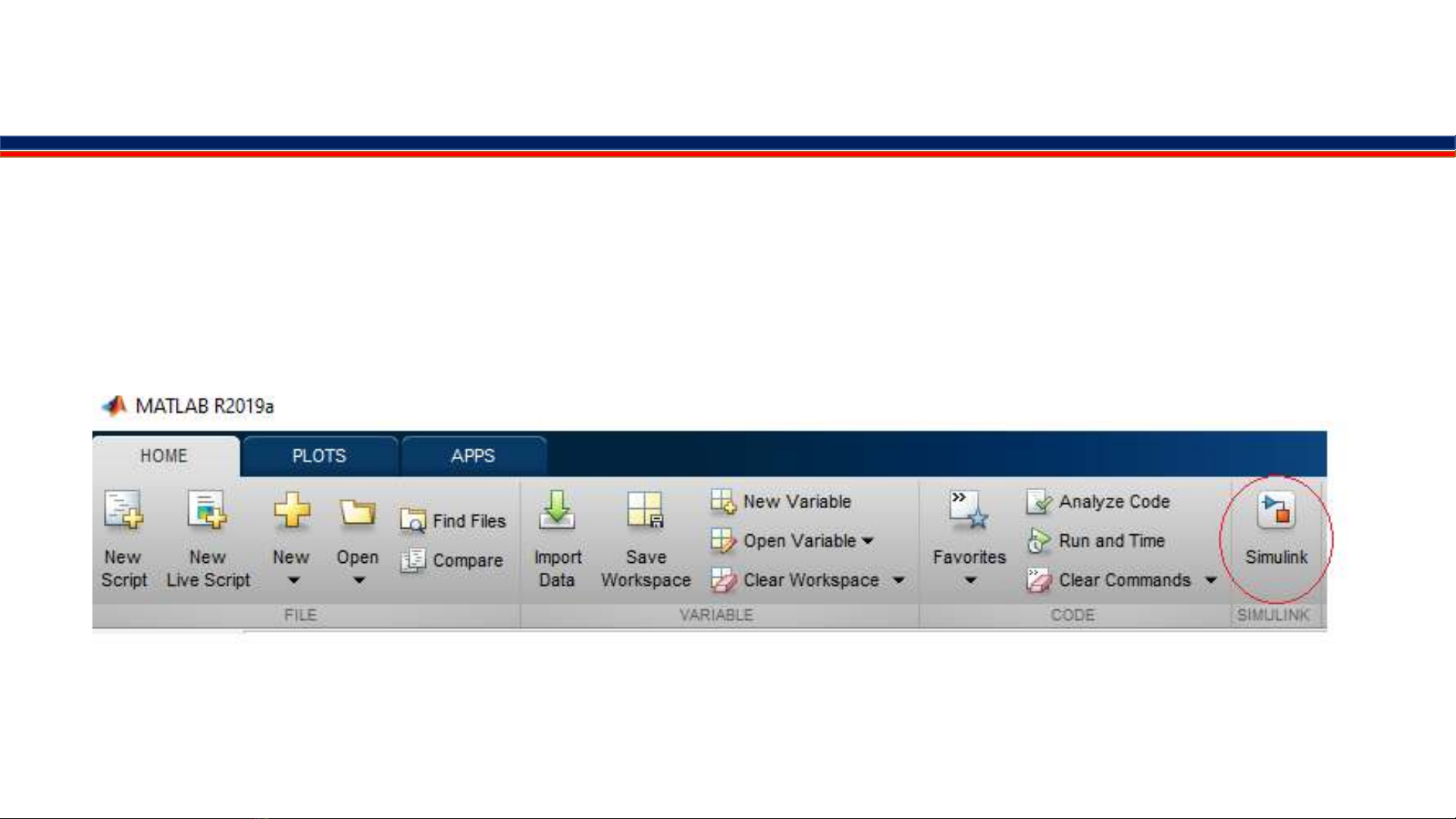

Hình 3.1: Khởi động Simulink ở trên giao diện chính (nút bên phải).
GIỚI THIỆU VỀ SIMULINK
3.2 Simulink
3.2.1 Khởi động Simulink
Chúng ta có thể khởi động Simulink bằng hai cách: nhập lệnh “Simulink” trực tiếp ở cửa sổ lệnh hay là nhấn vào
nút Simulink ở giao điện chính của Matlab như Hình 3.1. Sau khi bấm nút ở giao diện chính sẽ ra bảng như
Hình 3.2.

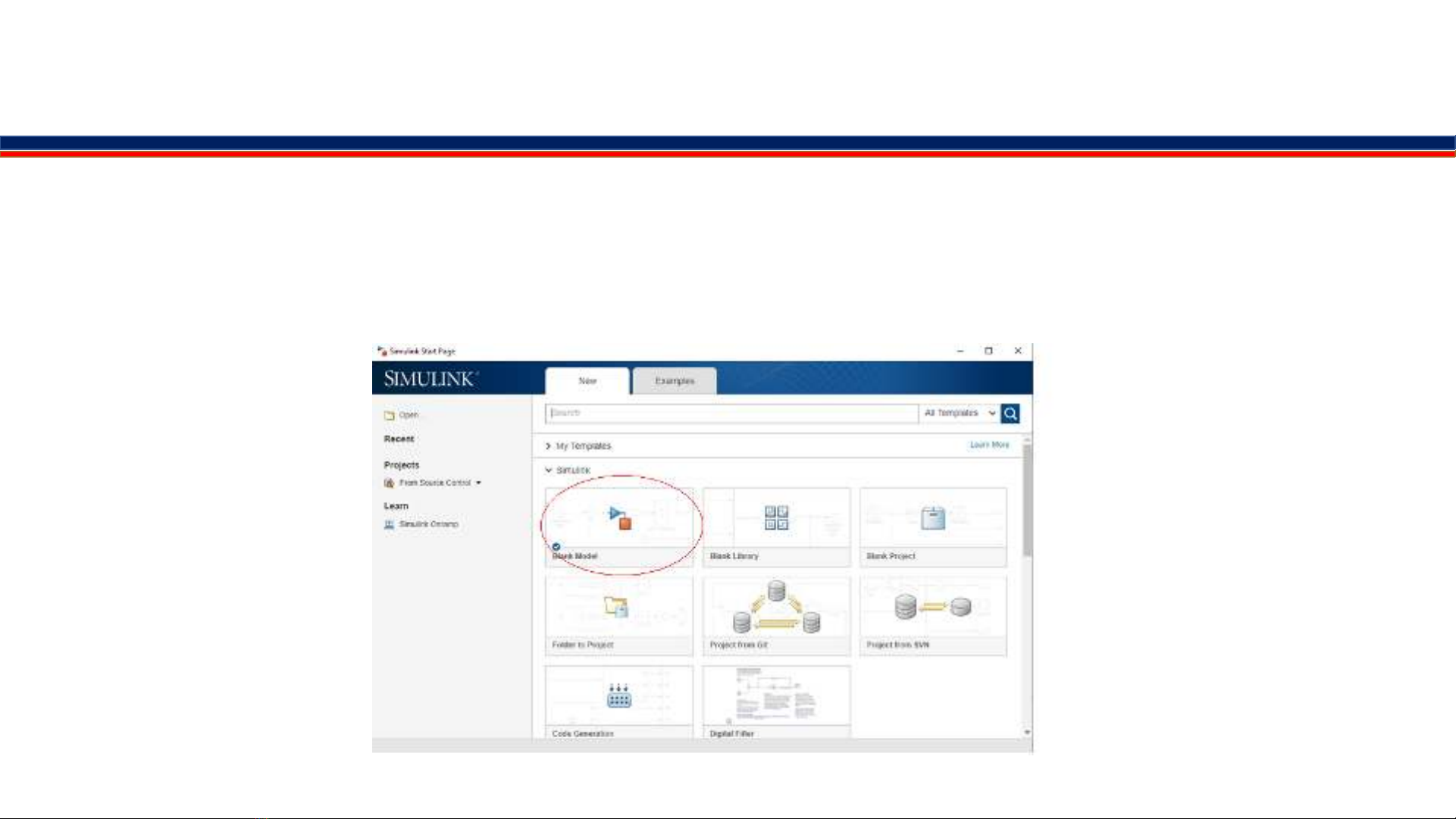

Hình 3.2: Giao diện chính của Simulink.
Trang bắt đầu của Simulink trình bày như Hình 3.2 nếu Matlab có cài đặt Simulink. Để làm việc với
Simulink, chúng ta cần biết về thanh công cụ Simulink như Hình 3.3
Gồm 3 chức năng chính:
•Cài đặt mô hình
•Chạy mô hình
•Xây dựng mô hình

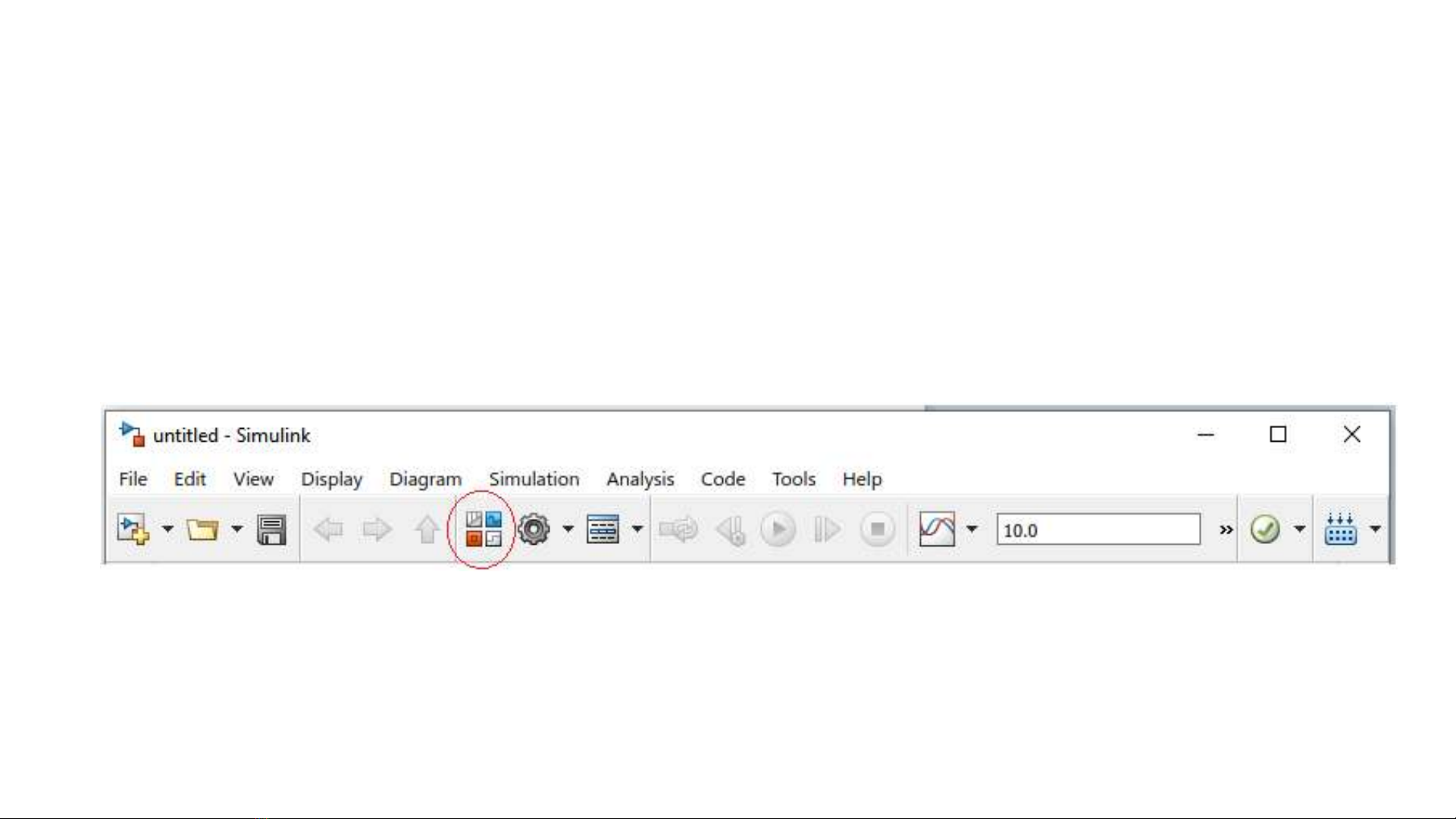

Hình 3.3: Thanh công cụ của Simulink với nút đầu tiên là nút Library Browser để mở thư viện Simulink.
