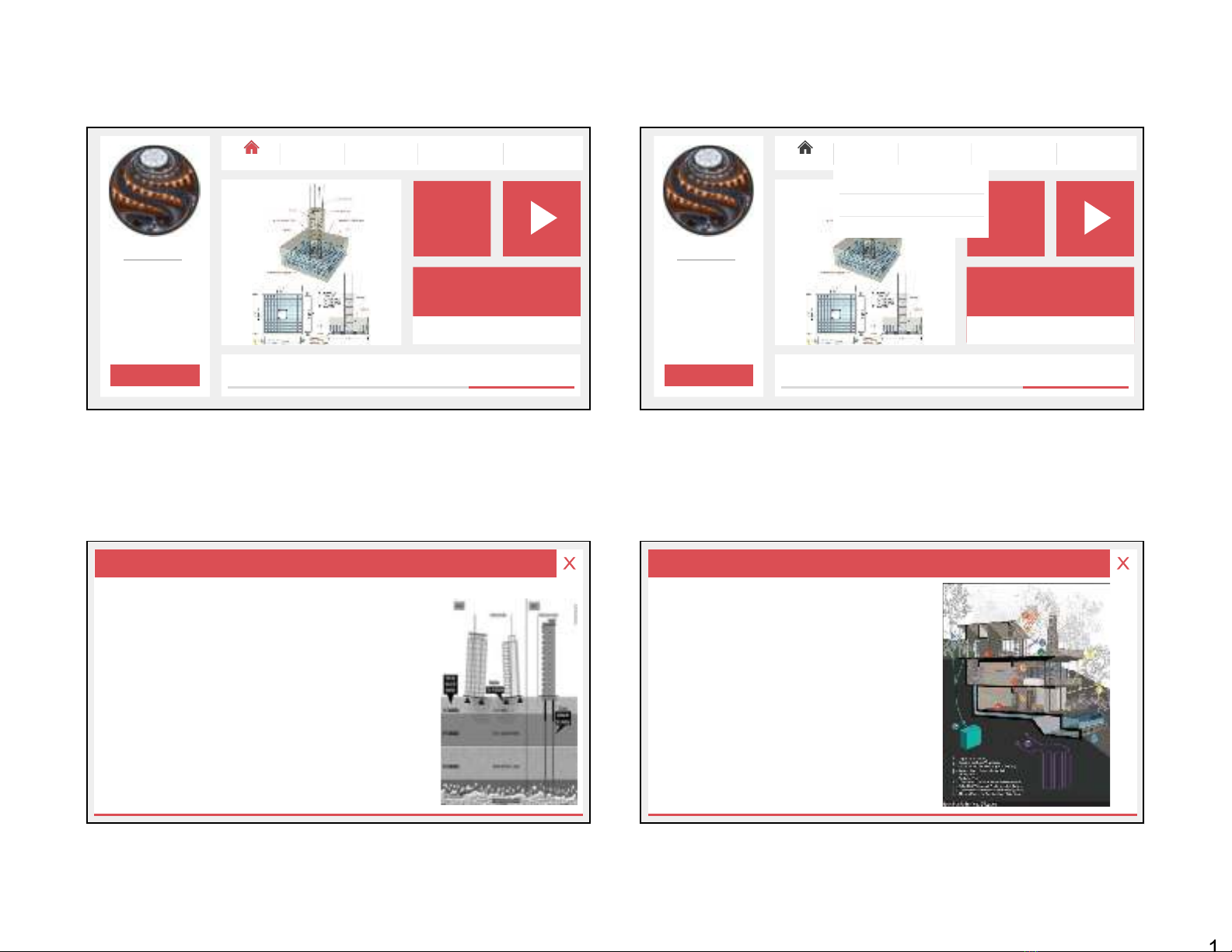

20/01/2024
1
Home
KHÁI QUÁT
CHUNG PHÂN LOẠI
MÓNG NỀN & TƯỜNG
TẦNG HẦM
CHƯƠNG 1:
CẤU TẠO
MÓNG
Gordon B. Hinckley
“You can't build a great building
on a weak foundation..”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
MÓNG TẠI KHE
BIẾN DẠNG
Home Home
KHÁI QUÁT
CHUNG PHÂN LOẠI
MÓNG NỀN & TƯỜNG
TẦNG HẦM
CHƯƠNG 1:
CẤU TẠO
MÓNG
Gordon B. Hinckley
“You can't build a great building
on a weak foundation..”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
MÓNG TẠI KHE
BIẾN DẠNG
KHÁI QUÁT
CHUNG
1.1. YÊU CẦU CHUNG
1.2. NỀN CHỊU TẢI
1.3. MÓNG
Home
KHÁI QUÁT
CHUNG PHÂN LOẠI
MÓNG NỀN & TƯỜNG
TẦNG HẦM
CHƯƠNG 1:
CẤU TẠO
MÓNG
Gordon B. Hinckley
“You can't build a great building
on a weak foundation..”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
MÓNG TẠI KHE
BIẾN DẠNG
1.1. YÊU CẦU CHUNG
●
CÔNG TRÌNH KIẾN TRÚC ĐƯỢC XÂY DỰNG TRÊN MỘT KHU ĐẤT
NHẤT ĐỊNH VỚI CẤU TẠO ĐỊA CHẤT & ĐẶC ĐIỂM THỦY VĂN.
●
MỖI CÔNG TRÌNH CÓ MỘT ĐẶC ĐIỂM RIÊNG BIỆT: ĐỘ LỚN VỀ
HÌNH KHỐI, KHÔNG GIAN, TẢI TRỌNG.
●
TẢI TRỌNG CÔNG TRÌNH KIẾN TRÚC SẼ TÁC ĐỘNG VÀO NỀN ĐẤT
CHỊU TẢI BÊN DƯỚI MÓNG KHÁC NHAU.
●
MÓNG LÀ BỘ PHẬN THẤP NHẤT CỦA CÔNG TRÌNH, MÓNG NHẬN
CÁC TẢI TRỌNG PHÍA BÊN TRÊN CÔNG TRÌNH VÀ PHÂN BỐ ĐỀU
NHỮNG TẢI TRỌNG NÀY XUỐNG NỀN ĐẤT CHỊU TẢI BÊN DƯỚI
MÓNG.
●
ĐỘ LỚN VÀ CƯỜNG ĐỘ CỦA MÓNG PHỤ THUỘC VÀO TẢI TRỌNG
CỦA CÔNG TRÌNH VÀ KHẢ NĂNG CHỊU LỰC CỦA NỀN ĐẤT PHÍA
DƯỚI MÓNG.
Home
KHÁI QUÁT
CHUNG PHÂN LOẠI
MÓNG NỀN & TƯỜNG
TẦNG HẦM
CHƯƠNG 1:
CẤU TẠO
MÓNG
Gordon B. Hinckley
“You can't build a great building
on a weak foundation..”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
MÓNG TẠI KHE
BIẾN DẠNG
1.2. NỀN CHỊU TẢI
YÊU CẦU CỦA NỀN ĐẤT CHỊU TẢI:
●
CÓ ĐỘ CHẶT ĐỒNG NHẤT, ĐỘ LÚN ĐỀU TRONG
GIỚI HẠN CHO PHÉP.
●
CÓ ĐỘ ỔN ĐỊNH CAO, ĐỦ KHẢ NĂNG CHỊU LỰC
TƯƠNG ỨNG VỚI TẢI TRỌNG CỦA CÔNG
TRÌNH.
●
KHÔNG CHỊU TÁC ĐỘNG CỦA MỰC NƯỚC
NGẦM.
PHÂN LOẠI NỀN MÓNG:
●
NỀN TỰ NHIÊN.
●
NỀN NHÂN TẠO.
20/01/2024
2
Home
KHÁI QUÁT
CHUNG PHÂN LOẠI
MÓNG NỀN & TƯỜNG
TẦNG HẦM
CHƯƠNG 1:
CẤU TẠO
MÓNG
Gordon B. Hinckley
“You can't build a great building
on a weak foundation..”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
MÓNG TẠI KHE
BIẾN DẠNG
1.2. NỀN CHỊU TẢI
NỀN TỰ NHIÊN.
●
NỀN MÓNG ĐẢM BẢO KHẢ NẮNG CHỊU TẢI TRỌNG
CHO CÔNG TRÌNH, TƯƠNG ỨNG VỚI GIẢI PHÁP MÓNG
ĐƯỢC LỰA CHỌN, MÀ KHÔNG CẦN CÓ SỰ TÁC ĐỘNG,
GIA CỐ THÊM TRONG QUÁ TRÌNH THI CÔNG
NỀN NHÂN TẠO.
●
NỀN MÓNG CHƯA ĐẢM BẢO YÊU CẦU CHỊU TẢI, CẦN
PHẢI CÓ SỰ GIA CỐ, XỬ LÝ BẰNG CÁC GIẢI PHÁP PHÙ
HỢP VỚI THIẾT KẾ MÓNG, CẮN CỨ VÀO QUY MÔ VÀ
TẢI TRỌNG TÁC ĐỘNG CỦA CÔNG TRÌNH.
KHOAN KHẢO SÁT ĐỊA CHẤT
10m: hố khoan nông
10m - 30m: hố trung bình
30m - 100m: hố sâu
trên 100m: hố khoan rất sâu
Home
KHÁI QUÁT
CHUNG PHÂN LOẠI
MÓNG NỀN & TƯỜNG
TẦNG HẦM
CHƯƠNG 1:
CẤU TẠO
MÓNG
Gordon B. Hinckley
“You can't build a great building
on a weak foundation..”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
MÓNG TẠI KHE
BIẾN DẠNG
1.2. NỀN CHỊU TẢI
PHƯƠNG PHÁP XỬ LÝ NỀN MÓNG
PHƯƠNG PHÁP NÉN CHẶT
PHƯƠNG PHÁP THAY ĐẤT
PHƯƠNG PHÁP BƠM HÓA CHẤT
Home
KHÁI QUÁT
CHUNG PHÂN LOẠI
MÓNG NỀN & TƯỜNG
TẦNG HẦM
CHƯƠNG 1:
CẤU TẠO
MÓNG
Gordon B. Hinckley
“You can't build a great building
on a weak foundation..”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
MÓNG TẠI KHE
BIẾN DẠNG
1.3. MÓNG
YÊU CẦU CỦA MÓNG CÔNG TRÌNH:
●
MÓNG CÓ ĐỦ ĐỘ LỚN, CƯỜNG ĐỘ CHỊU LỰC
TƯƠNG ỨNG VỚI TẢI TRỌNG CÔNG TRÌNH & ĐẶC
ĐIỂM CỦA NỀN CHỊU LỰC.
●
HỆ THỐNG MÓNG ĐẢM BẢO LÚN ĐỀU TRONG
PHẠM VI CHO PHÉP.
●
ĐẢM BẢO TUỔI THỌ TƯƠNG ỨNG VỚI TUỔI THỌ
CỦA CÔNG TRÌNH.
●
HẠN CHẾ SỰ XÂM THỰC TÁC ĐỘNG GÂY PHÁ
HOẠI CỦA MÔI TRƯỜNG TRONG NỀN ĐẤT ( HÓA
CHẤT, NƯỚC, CÔN TRÙNG. . .)
MÓNG NÔNG
MÓNG SÂU
Home
KHÁI QUÁT
CHUNG PHÂN LOẠI
MÓNG NỀN & TƯỜNG
TẦNG HẦM
CHƯƠNG 1:
CẤU TẠO
MÓNG
Gordon B. Hinckley
“You can't build a great building
on a weak foundation..”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
MÓNG TẠI KHE
BIẾN DẠNG

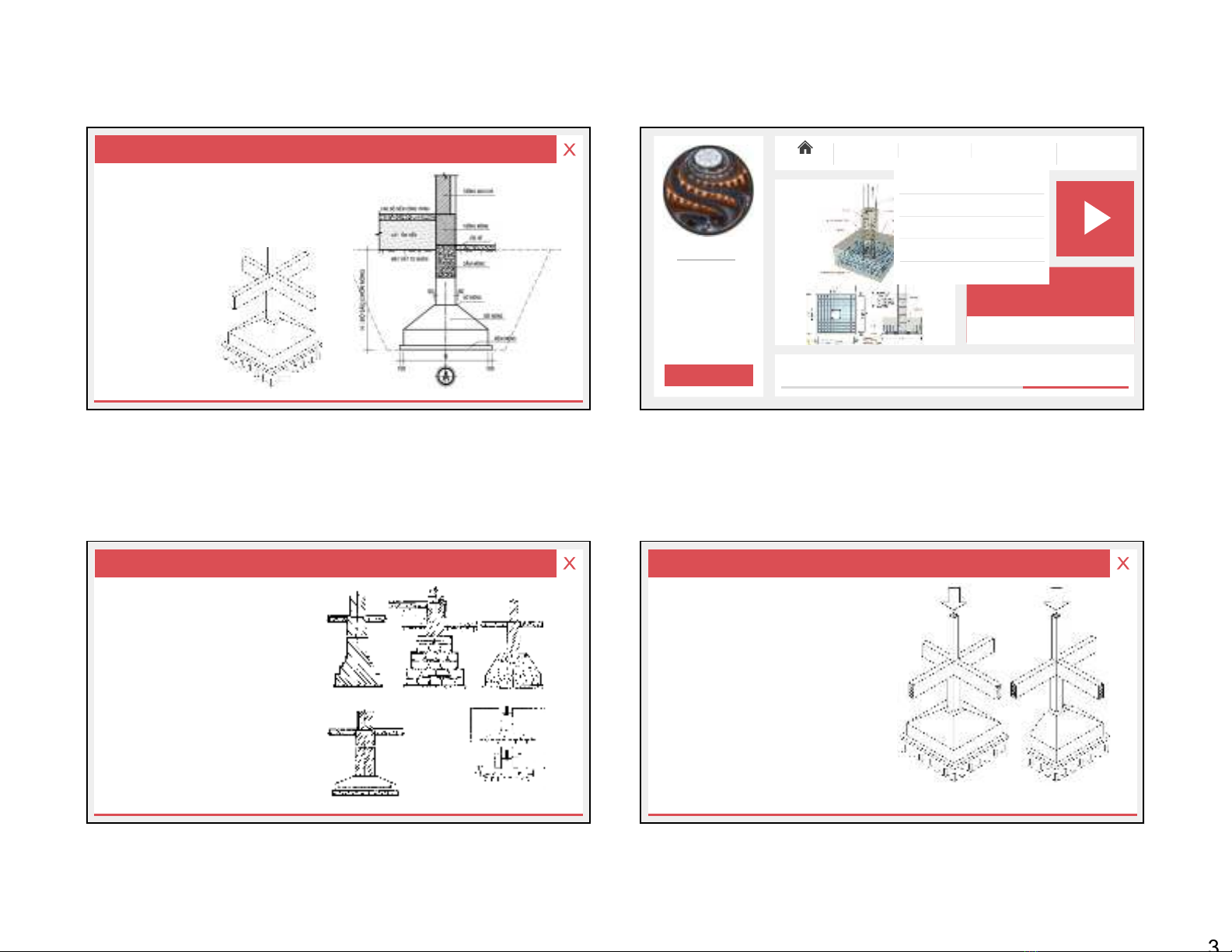

1.3. MÓNG
20/01/2024
3
Home
KHÁI QUÁT
CHUNG PHÂN LOẠI
MÓNG NỀN & TƯỜNG
TẦNG HẦM
CHƯƠNG 1:
CẤU TẠO
MÓNG
Gordon B. Hinckley
“You can't build a great building
on a weak foundation..”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
MÓNG TẠI KHE
BIẾN DẠNG
1.3. MÓNG
CÁC BỘ PHẬN CỦA MÓNG
●
H: ĐỘ SÂU CHÔN MÓNG.
●
DẦM MÓNG.
●
TƯỜNG MÓNG.
●
GỜ MÓNG.
●
GỐI MÓNG.
●
ĐỆM MÓNG.
Home
KHÁI QUÁT
CHUNG PHÂN LOẠI
MÓNG NỀN & TƯỜNG
TẦNG HẦM
CHƯƠNG 1:
CẤU TẠO
MÓNG
Gordon B. Hinckley
“You can't build a great building
on a weak foundation..”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
MÓNG TẠI KHE
BIẾN DẠNG
2.1. THEO VẬT LIỆU
2.2. THEO HÌNH THỨC CHỊU LỰC
2.4. THEO ĐẶC TÍNH CHỊU TẢI
PHÂN LOẠI
MÓNG
2.3. THEO HÌNH THỂ MÓNG
2.5. THEO PHƯƠNG PHÁP THI CÔNG
Home
KHÁI QUÁT
CHUNG PHÂN LOẠI
MÓNG NỀN & TƯỜNG
TẦNG HẦM
CHƯƠNG 1:
CẤU TẠO
MÓNG
Gordon B. Hinckley
“You can't build a great building
on a weak foundation..”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
MÓNG TẠI KHE
BIẾN DẠNG
2.1. PHÂN LOẠI THEO VẬT LIỆU
VẬT LIỆU
●
MÓNG GỖ.
●
MÓNG ĐÁ.
●
MÓNG GẠCH ĐẤT NUNG.
●
MÓNG BÊ TÔNG – ĐÁ HỘC.
●
MÓNG BÊ TÔNG.
●
MÓNG BÊ TÔNG CỐT THÉP.
TÍNH CHẤT LÀM VIỆC
●
MÓNG CỨNG: CHỊU NÉN.
●
MÓNG MỀM: CHỊU NÉN, CHỊU UỐN.
MÓNG GẠCH MÓNG ĐÁ MÓNG BÊ TÔNG ĐÁ
MÓNG BÊ TÔNG CỐT THÉP
LỰC TÁC ĐỘNG VÀO GỐI
MÓNG BÊ TÔNG CỐT THÉP
Home
KHÁI QUÁT
CHUNG PHÂN LOẠI
MÓNG NỀN & TƯỜNG
TẦNG HẦM
CHƯƠNG 1:
CẤU TẠO
MÓNG
Gordon B. Hinckley
“You can't build a great building
on a weak foundation..”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
MÓNG TẠI KHE
BIẾN DẠNG
2.2. PHÂN LOẠI THEO HÌNH THỨC CHỊU LỰC
MÓNG ĐÚNG TÂM:
●
TẢI TRỌNG CÔNG TRÌNH TRUYỀN
XUỐNG MÓNG TẠI ĐÚNG TÂM CỦA
MẶT BẰNG MÓNG.
MÓNG LỆCH TÂM:
●
TẢI TRỌNG CÔNG TRÌNH TRUYỀN
XUỐNG MÓNG KHÔNG ĐÚNG TẠI TÂM
CỦA MẶT BẰNG MÓNG.
●
LƯU Ý: TÂM HÌNH HỌC CỦA MẶT
BẰNG MÓNG & TÂM CỦA CỘT
(TRUYỀN LỰC XUỐNG MÓNG)
MÓNG ĐÚNG TÂM MÓNG LỆCH TÂM
20/01/2024
4
Home
KHÁI QUÁT
CHUNG PHÂN LOẠI
MÓNG NỀN & TƯỜNG
TẦNG HẦM
CHƯƠNG 1:
CẤU TẠO
MÓNG
Gordon B. Hinckley
“You can't build a great building
on a weak foundation..”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
MÓNG TẠI KHE
BIẾN DẠNG

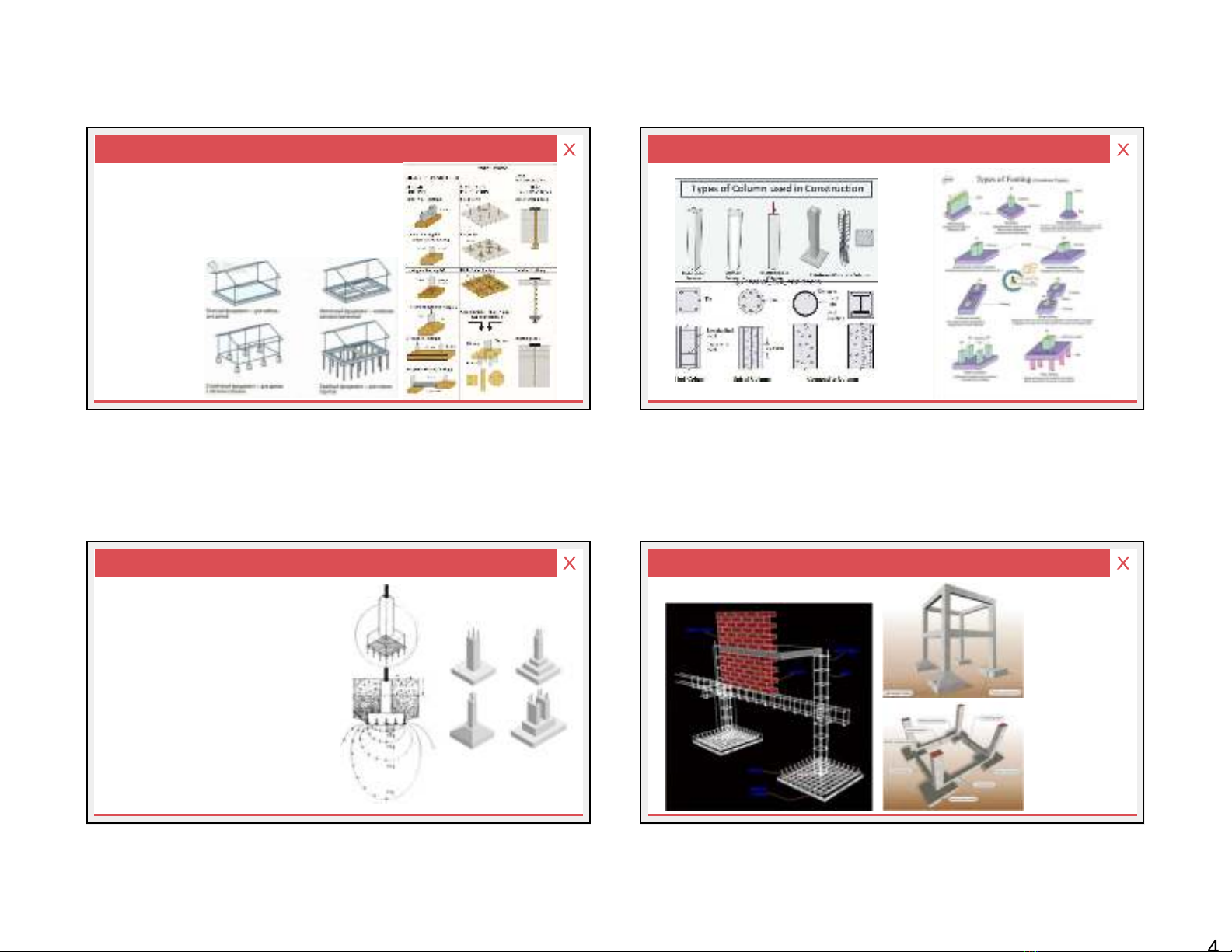

2.3. PHÂN LOẠI THEO HÌNH THỂ MÓNG
-
MÓNG ĐƠN VÀ HỆ THỐNG ĐÀ KIỀNG
-
MÓNG BĂNG
-
MÓNG BÈ
-
MÓNG TRÊN CỌC
Home
KHÁI QUÁT
CHUNG PHÂN LOẠI
MÓNG NỀN & TƯỜNG
TẦNG HẦM
CHƯƠNG 1:
CẤU TẠO
MÓNG
Gordon B. Hinckley
“You can't build a great building
on a weak foundation..”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
MÓNG TẠI KHE
BIẾN DẠNG
2.3. PHÂN LOẠI THEO HÌNH THỂ MÓNG
Home
KHÁI QUÁT
CHUNG PHÂN LOẠI
MÓNG NỀN & TƯỜNG
TẦNG HẦM
CHƯƠNG 1:
CẤU TẠO
MÓNG
Gordon B. Hinckley
“You can't build a great building
on a weak foundation..”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
MÓNG TẠI KHE
BIẾN DẠNG

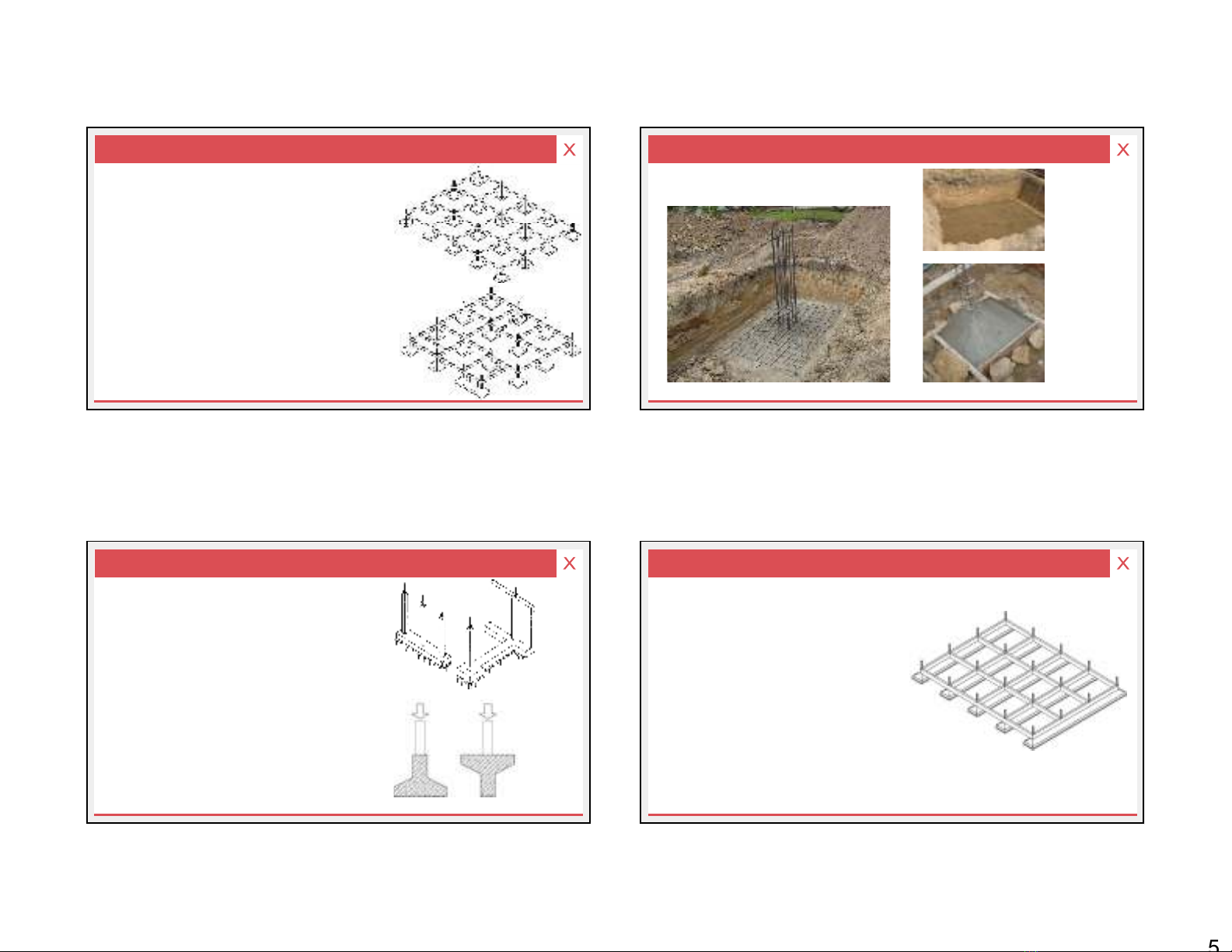

2.3. PHÂN LOẠI THEO HÌNH THỂ MÓNG
2.3.1. MÓNG ĐƠN & ĐÀ KIỀNG:
MÓNG ĐƠN
●
MÓNG CÓ VỊ TRÍ PHÍA DƯỚI VỊ TRÍ CỦA CỘT,
MÓNG LÀM VIỆC ĐỘC LẬP, CÁC MÓNG ĐƠN
ĐƯỢC LIÊN KẾT VỚI NHAU THÔNG QUA HỆ
THỐNG DẦM MÓNG.
ĐÀ KIỀNG:
●
ĐÀ KIỀNG CÓ VỊ TRÍ TẠI CHÂN CỘT, PHÍA
TRÊN VỊ TRÍ CỦA MÓNG. ĐÀ KIỀN LIÊN KẾT
CÁC CHÂN CỘT VỚI NHAU TẠO NÊN HỆ
KHUNG, TĂNG ĐỘ ỔN ĐỊNH VÀ KHẢ NĂNG
LÚN ĐỀU CHO TOÀN BỘ HỆ THỐNG CÁC
MÓNG ĐƠN.
Home
KHÁI QUÁT
CHUNG PHÂN LOẠI
MÓNG NỀN & TƯỜNG
TẦNG HẦM
CHƯƠNG 1:
CẤU TẠO
MÓNG
Gordon B. Hinckley
“You can't build a great building
on a weak foundation..”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
MÓNG TẠI KHE
BIẾN DẠNG
2.3. PHÂN LOẠI THEO HÌNH THỂ MÓNG
2.3.1. MÓNG ĐƠN & ĐÀ KIỀNG:
20/01/2024
5
Home
KHÁI QUÁT
CHUNG PHÂN LOẠI
MÓNG NỀN & TƯỜNG
TẦNG HẦM
CHƯƠNG 1:
CẤU TẠO
MÓNG
Gordon B. Hinckley
“You can't build a great building
on a weak foundation..”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
MÓNG TẠI KHE
BIẾN DẠNG
2.3. PHÂN LOẠI THEO HÌNH THỂ MÓNG
2.3.1. MÓNG ĐƠN & ĐÀ KIỀNG:
HỆ THỐNG ĐÀ KIỀNG CÓ CHỨC NĂNG :
●
LIÊN KẾT CÁC CHÂN CỘT TẠO THÀNH HỆ KHUNG ỔN
ĐỊNH.
●
ĐÀ KIỀNG ĐỠ HỆ THỐNG TƯỜNG BAO CHE, NGĂN CHIA
CÁC KHÔNG GIAN PHÍA BÊN TRÊN CỦA CÔNG TRÌNH.
●
HỆ THỐNG ĐÀ KIỀNG ĐỠ HỆ THỐNG TƯỜNG BAO CHE,
NGĂN CHIA KHÔNG GIAN PHÍA BÊN TRÊN CÔNG TRÌNH.
●
CAO ĐỘ ĐÀ KIỀNG ĐỠ TƯỜNG BAO CHE < CAO ĐỘ MẶT
DẤT TỰ NHIÊN.
●
CAO ĐỘ ĐÀ KIỀNG ĐỠ TƯỜNG NGĂN CHIA KHÔNG GIAN
BÊN TRONG CÔNG TRÌNH < CAO ĐỘ MẶT SÀN HÒAN
THIỆN 50 mm.
Home
KHÁI QUÁT
CHUNG PHÂN LOẠI
MÓNG NỀN & TƯỜNG
TẦNG HẦM
CHƯƠNG 1:
CẤU TẠO
MÓNG
Gordon B. Hinckley
“You can't build a great building
on a weak foundation..”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
MÓNG TẠI KHE
BIẾN DẠNG
2.3. PHÂN LOẠI THEO HÌNH THỂ MÓNG
2.3.1. MÓNG ĐƠN & ĐÀ KIỀNG:
QUÁ TRÌNH THI CÔNG MÓNG ĐƠN:
QÚA TRÌNH THI CÔNG MÓNG ĐƠN ĐÚNG TÂM MÓNG ĐƠN LỆCH TÂM
LỚP ĐỆM MÓNG
Home
KHÁI QUÁT
CHUNG PHÂN LOẠI
MÓNG NỀN & TƯỜNG
TẦNG HẦM
CHƯƠNG 1:
CẤU TẠO
MÓNG
Gordon B. Hinckley
“You can't build a great building
on a weak foundation..”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
MÓNG TẠI KHE
BIẾN DẠNG
2.3. PHÂN LOẠI THEO HÌNH THỂ MÓNG
2.3.2. MÓNG BĂNG:
MÓNG BĂNG:
MÓNG BỐ TRÍ LIÊN TỤC GIỮA HAI HAY NHIỀU
CỘT CỦA HỆ THỐNG KHUNG CHỊU LỰC.
MÓNG BĂNG CÓ THỂ ĐƯỢC THIẾT KẾ MỘT
PHƯƠNG HOẶC HAI PHƯƠNG. VÌ SAO ?
DẦM MÓNG BĂNG CÓ THỂ NẰM BÊN TRÊN HOẶC
BÊN DƯỚI GỐI MÓNG. NÊN BỐ TRÍ NHƯ THẾ NÀO ?
MÓNG BĂNG
TIẾT DIỆN DẦM MÓNG BĂNG
Home
KHÁI QUÁT
CHUNG PHÂN LOẠI
MÓNG NỀN & TƯỜNG
TẦNG HẦM
CHƯƠNG 1:
CẤU TẠO
MÓNG
Gordon B. Hinckley
“You can't build a great building
on a weak foundation..”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
MÓNG TẠI KHE
BIẾN DẠNG
2.3. PHÂN LOẠI THEO HÌNH THỂ MÓNG
2.3.2. MÓNG BĂNG:
MÓNG BĂNG MỘT PHƯƠNG:
• CHỌN GIẢI PHÁP MÓNG PHỤ THUỘC VÀO TẢI
TRỌNG CÔNG TRÌNH & KHẢ NĂNG CHỊU TẢI CỦA
NỀN ĐẤT.
• KHI TỔNG DIỆN TÍCH MÓNG ĐƠN >75% TỔNG
DIỆN TÍCH MÓNG BĂNG THÌ NÊN CHỌN GIẢI PHÁP
THIẾT KẾ MÓNG BĂNG ( MÓNG BĂNG MỘT
PHƯƠNG ) .
