20/01/2024
1
Home CỘT DẦM HOÀN THIỆN
CHƯƠNG 5:
CẤU TẠO
SÀN
Mies van der Rohe
“God is in the details.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
SÀN
Home Home CỘT DẦM HOÀN THIỆN
CHƯƠNG 5:
CẤU TẠO
SÀN
Mies van der Rohe
“God is in the details.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
SÀNCỘT
1.1. KHÁI NIỆM
1.2. BỐ TRÍ CỘT
1.3. PHÂN LOẠI CỘT
Home CỘT DẦM HOÀN THIỆN
CHƯƠNG 5:
CẤU TẠO
SÀN
Mies van der Rohe
“God is in the details.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
SÀN

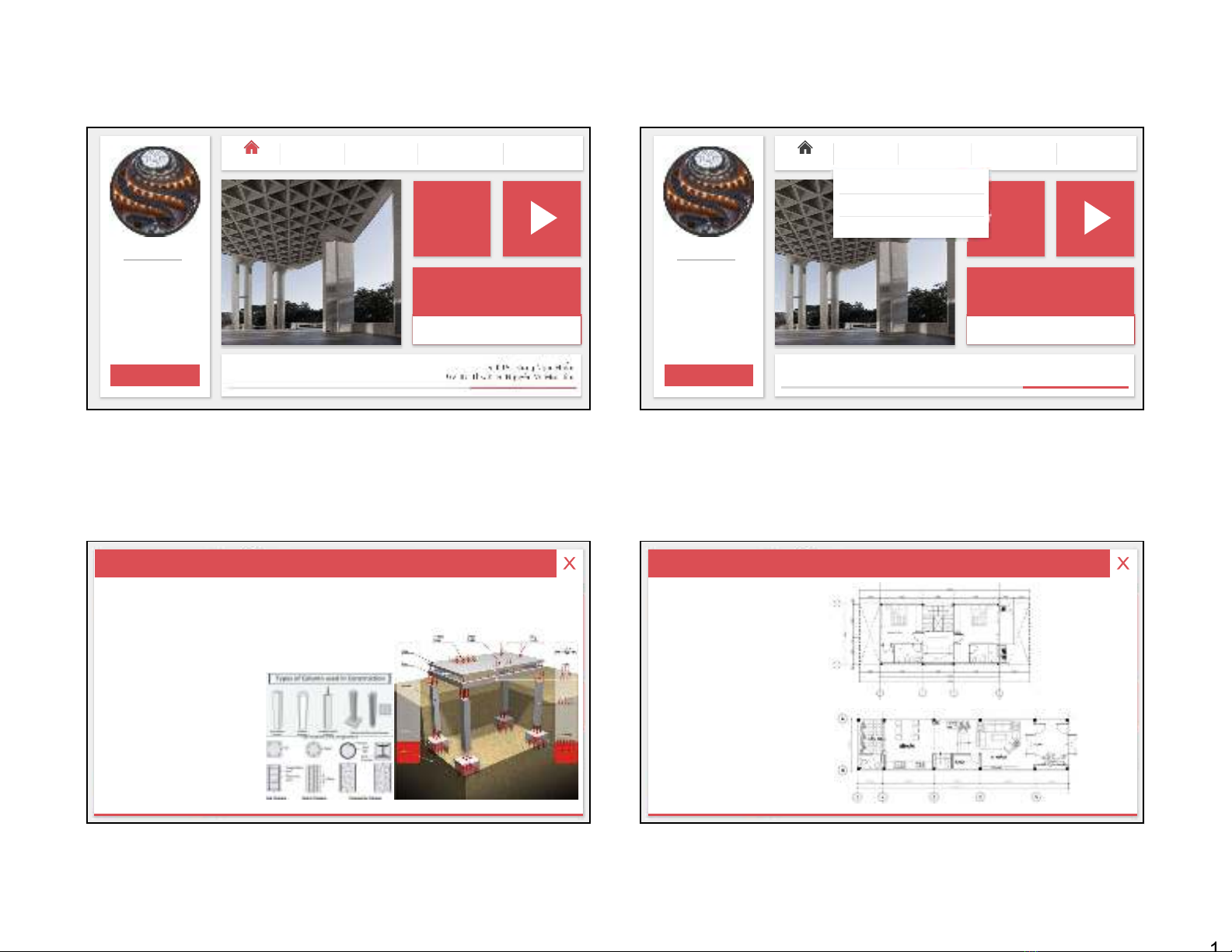

1.1. KHÁI NIỆM CỘT
CỘT LÀ BỘ PHẬN THẲNG ĐỨNG ĐỘC LẬP CHỊU LỰC NÉN, NHẬN CÁC LỰC TRUYỀN LÊN NÓ VÀ
TUYỀN TIẾP TỚI MÓNG.
• CỘT CÓ CÁC TIẾT DIỆN:
VUÔNG, HÌNH CHỮ NHẬT,
TRÒN, CHỮ I, …
• KÍCH THƯỚC CỘT THAY
ĐỔI THEO YÊU CẦU TẢI
TRỌNG.
• VẬT LIỆU LÀM CỘT CÓ THỂ
LÀ GẠCH, ĐÁ, GỖ,BÊTÔNG
CỐT THÉP, THÉP
Home CỘT DẦM HOÀN THIỆN
CHƯƠNG 5:
CẤU TẠO
SÀN
Mies van der Rohe
“God is in the details.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
SÀN

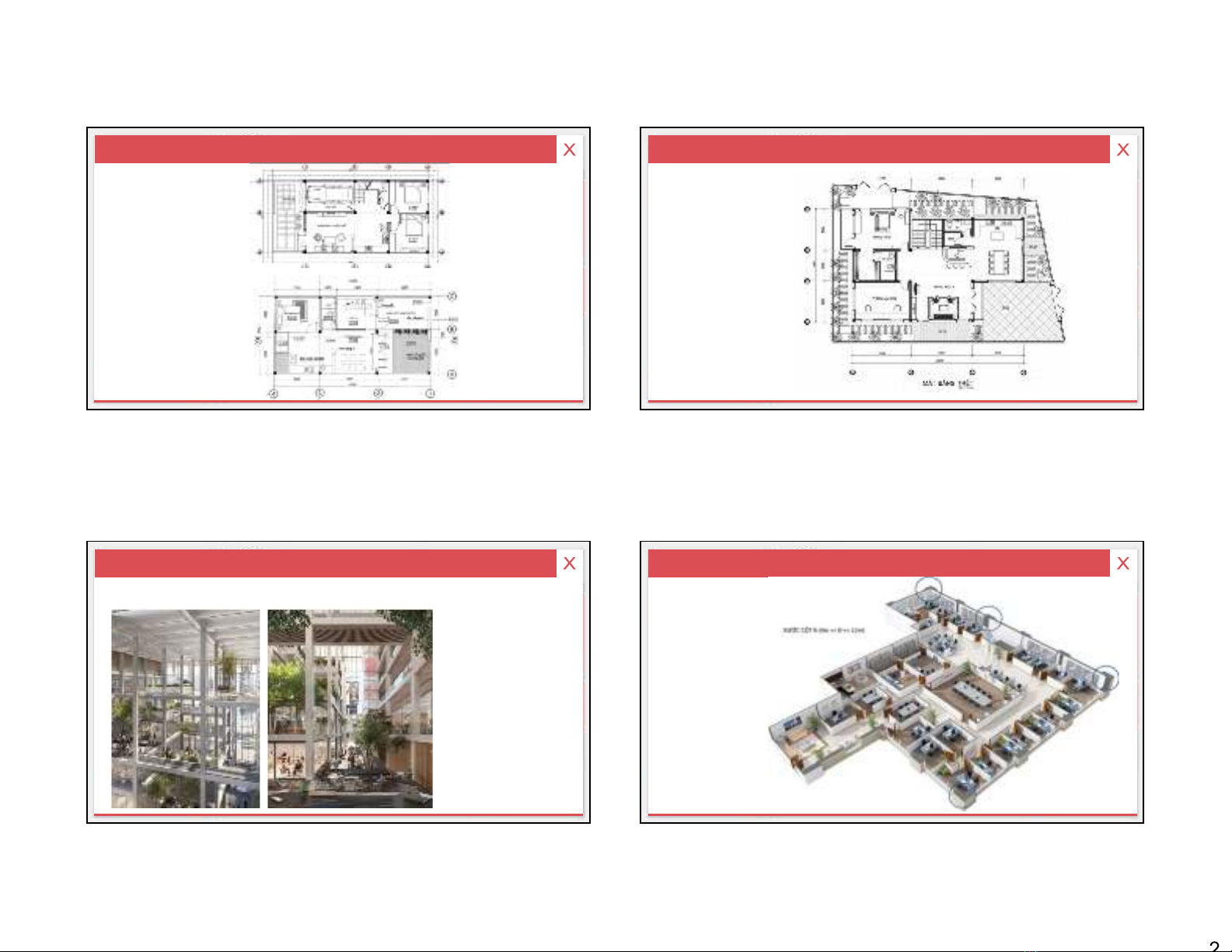

1.2. BỐ TRÍ CỘT
CỘT TRONG NHÀ PHỐ:
BƯỚC CỘT B (2m<=B<=7m)
CỘT 200X200, 300X300, 200X300
20/01/2024
2
Home CỘT DẦM HOÀN THIỆN
CHƯƠNG 5:
CẤU TẠO
SÀN
Mies van der Rohe
“God is in the details.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
SÀN
1.2. BỐ TRÍ CỘT
CỘT TRONG NHÀ PHỐ:
Home CỘT DẦM HOÀN THIỆN
CHƯƠNG 5:
CẤU TẠO
SÀN
Mies van der Rohe
“God is in the details.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
SÀN
1.2. BỐ TRÍ CỘT
CỘT TRONG BIỆT THỰ:
Home CỘT DẦM HOÀN THIỆN
CHƯƠNG 5:
CẤU TẠO
SÀN
Mies van der Rohe
“God is in the details.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
SÀN
1.2. BỐ TRÍ CỘT
CỘT TRONG CÔNG TRÌNH CÔNG CỘNG:
Home CỘT DẦM HOÀN THIỆN
CHƯƠNG 5:
CẤU TẠO
SÀN
Mies van der Rohe
“God is in the details.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
SÀN
1.2. BỐ TRÍ CỘT
CỘT TRONG CÔNG TRÌNH CÔNG CỘNG:
20/01/2024
3
Home CỘT DẦM HOÀN THIỆN
CHƯƠNG 5:
CẤU TẠO
SÀN
Mies van der Rohe
“God is in the details.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
SÀN
1.2. BỐ TRÍ CỘT

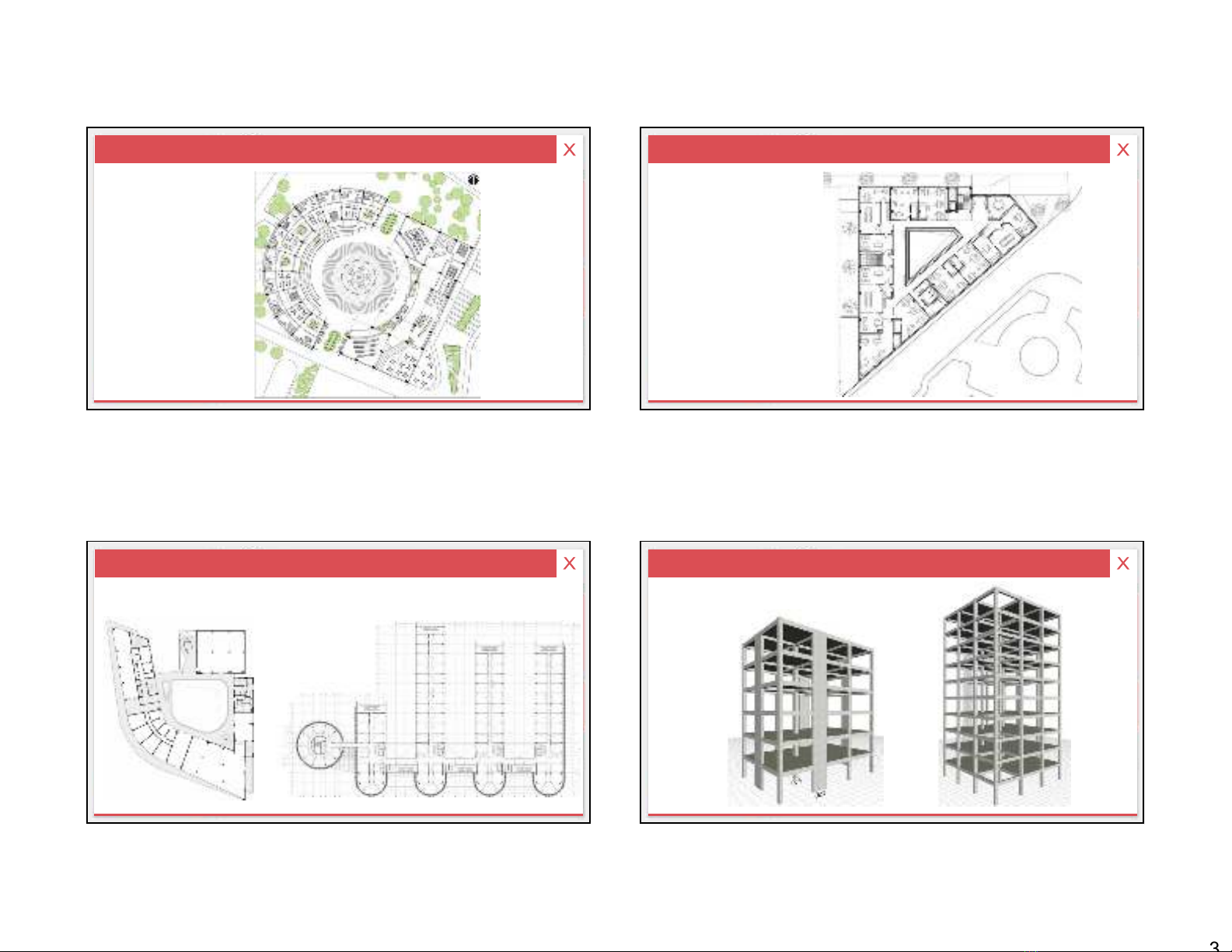

HỆ CỘT MẶT BẰNG CONG:
Home CỘT DẦM HOÀN THIỆN
CHƯƠNG 5:
CẤU TẠO
SÀN
Mies van der Rohe
“God is in the details.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
SÀN
1.2. BỐ TRÍ CỘT
HỆ CỘT MẶT BẰNG TAM GIÁC:
Home CỘT DẦM HOÀN THIỆN
CHƯƠNG 5:
CẤU TẠO
SÀN
Mies van der Rohe
“God is in the details.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
SÀN
1.2. BỐ TRÍ CỘT
HỆ CỘT MẶT BẰNG HỖN HỢP:
Home CỘT DẦM HOÀN THIỆN
CHƯƠNG 5:
CẤU TẠO
SÀN
Mies van der Rohe
“God is in the details.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
SÀN

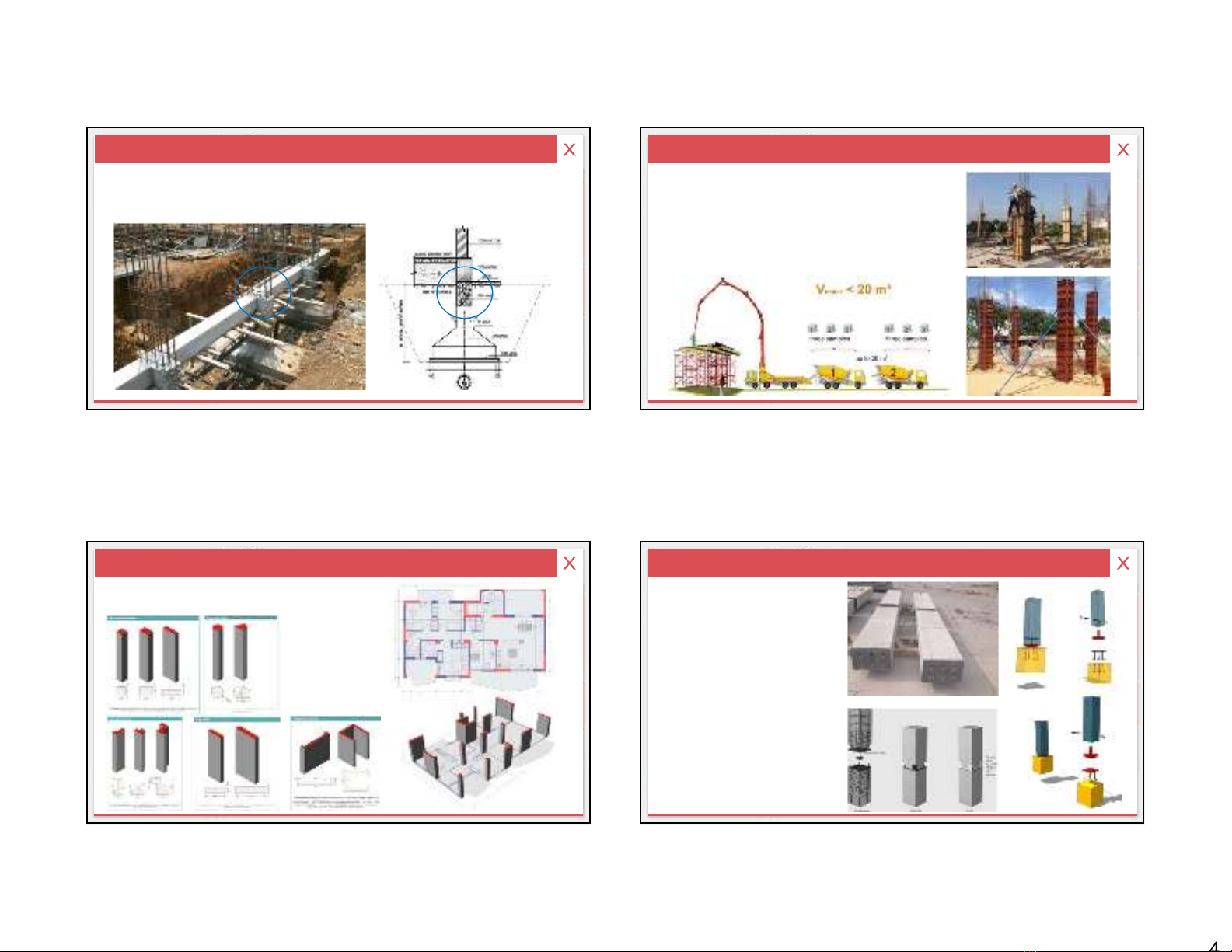

1.3. PHÂN LOẠI CỘT
1.3.1. CỘT BTCT ĐỔ TẠI CHỖ:
20/01/2024
4
Home CỘT DẦM HOÀN THIỆN
CHƯƠNG 5:
CẤU TẠO
SÀN
Mies van der Rohe
“God is in the details.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
SÀN
1.3. PHÂN LOẠI CỘT
1.3.1. CỘT BTCT ĐỔ TẠI CHỖ:
ĐAN CỐT THÉP - ĐÓNG CỐP PHA - ĐỔ BÊ TÔNG
Home CỘT DẦM HOÀN THIỆN
CHƯƠNG 5:
CẤU TẠO
SÀN
Mies van der Rohe
“God is in the details.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
SÀN
1.3. PHÂN LOẠI CỘT
1.3.1. CỘT BTCT ĐỔ TẠI CHỖ:
ĐAN CỐT THÉP - ĐÓNG CỐP PHA - ĐỔ BÊ TÔNG
Home CỘT DẦM HOÀN THIỆN
CHƯƠNG 5:
CẤU TẠO
SÀN
Mies van der Rohe
“God is in the details.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
SÀN
1.3. PHÂN LOẠI CỘT
1.3.1. CỘT BTCT ĐỔ TẠI CHỖ:
Home CỘT DẦM HOÀN THIỆN
CHƯƠNG 5:
CẤU TẠO
SÀN
Mies van der Rohe
“God is in the details.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
SÀN
1.3. PHÂN LOẠI CỘT
1.3.2. CỘT BTCT LẮP GHÉP:
CỘT BTCT ĐƯỢC SẢN XUẤT Ở NHÀ
MÁY THÀNH TỪNG ĐOẠN VỚI
CHIỀU DÀI PHÙ HỢP, VẬN CHUYỂN
RA CÔNG TRƯỜNG, LẮP DỰNG VÀ
XỬ LÝ MỐI NỐI - LIÊN KẾT VỚI
NHAU TẠI CÔNG TRƯỜNG.
20/01/2024
5
Home CỘT DẦM HOÀN THIỆN
CHƯƠNG 5:
CẤU TẠO
SÀN
Mies van der Rohe
“God is in the details.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
SÀN
1.3. PHÂN LOẠI CỘT

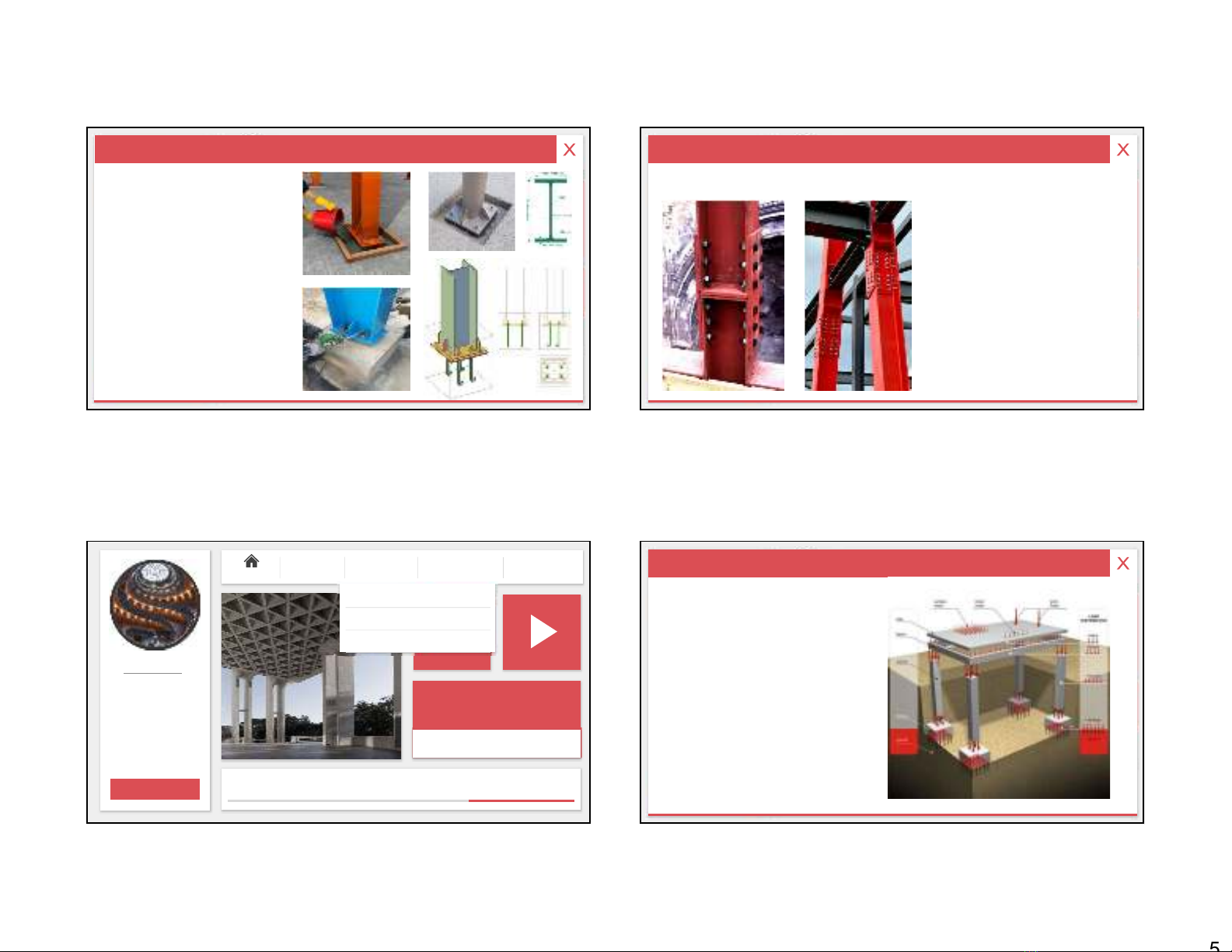

1.3.3. CỘT THÉP LẮP GHÉP:
●
CỘT THÉP ĐƯỢC SẢN XUẤT Ở
NHÀ MÁY THÀNH TỪNG ĐOẠN VỚI
CHIỀU DÀI PHÙ HỢP, VẬN CHUYỂN
RA CÔNG TRƯỜNG, LẮP DỰNG VÀ
XỬ LÝ MỐI NỐI -LIÊN KẾT VỚI
NHAU TẠI CÔNG TRƯỜNG.
GIẢI PHÁP THÉP:
●
THÉP HÌNH THÉP TỔ HỢP THANH
●
THÉP TIỀN CHẾ
Home CỘT DẦM HOÀN THIỆN
CHƯƠNG 5:
CẤU TẠO
SÀN
Mies van der Rohe
“God is in the details.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
SÀN
1.3. PHÂN LOẠI CỘT
1.3.3. CỘT THÉP LẮP GHÉP:
Home CỘT DẦM HOÀN THIỆN
CHƯƠNG 5:
CẤU TẠO
SÀN
Mies van der Rohe
“God is in the details.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
SÀN
2.1. KHÁI NIỆM
2.2. BỐ TRÍ DẦM
DẦM
2.3. PHÂN LOẠI DẦM
Home CỘT DẦM HOÀN THIỆN
CHƯƠNG 5:
CẤU TẠO
SÀN
Mies van der Rohe
“God is in the details.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
SÀN
2.1. KHÁI NIỆM DẦM
● ĐÀ (DẦM) NẰM NGANG, NỐI CÁC ĐẦU CỘT
VÀ TRUYỀN TẢI TRỌNG LÊN CỘT.
● ĐÀ (DẦM) CHỊU TẢI TRỌNG TỪ SÀN
TRUYỀN XUỐNG, GÂY HIỆN TƯỢNG VÕNG.
KÍCH THƯỚC, TIẾT DIỆN DẦM THAY ĐỔI
THEO YÊU CẦU CHỊU LỰC.
● HỆ CỘT VÀ ĐÀ NGANG HÌNH THÀNH
KHUNG PHẲNG, LÀ CƠ SỞ CỦA KẾT CẤU
KHUNG CHỊU LỰC CHO CÔNG TRÌNH.
● NHIỀU KHUNG PHẲNG NỐI TIẾP BẰNG CÁC ĐÀ
DỌC, HÌNH THÀNH HỆ KHUNG KHÔNG GIAN -
KẾT CẤU CHỊU LỰC PHỔ BIẾN TRONG CÔNG
TRÌNH NGÀY NAY.
