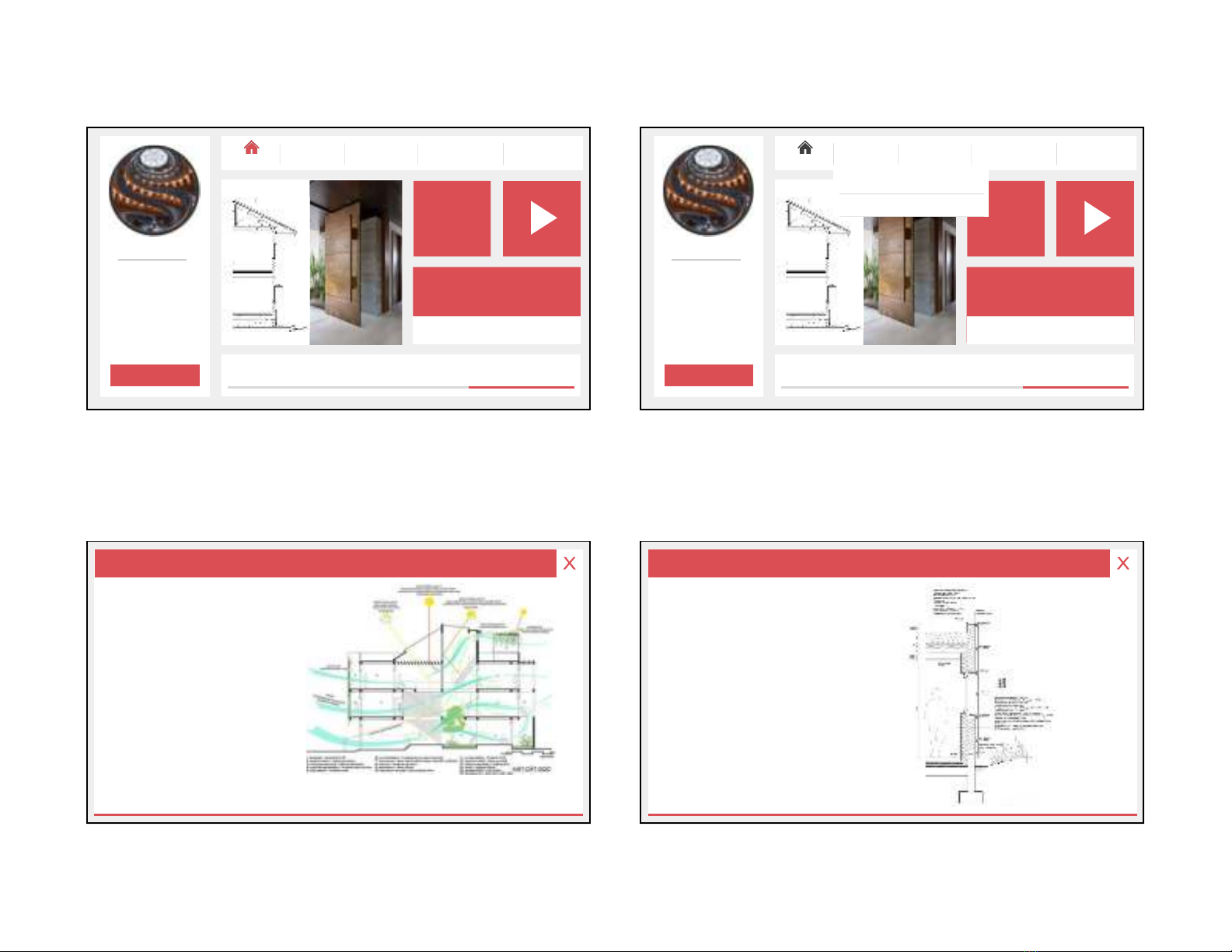

20/01/2024
1
Home
TƯỜNG
KHÁI NIỆM -
PHÂN LOẠI
CẤU TẠO
TƯỜNG - VÁCH CỬA - CỬA SỔ
CHƯƠNG 2-3:
CẤU TẠO
TƯỜNG -
CỬA
Juhani Pallasmaa
“The door handle is the
handshake of the building.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CỬA - CỬA ĐI
Home Home
TƯỜNG
KHÁI NIỆM -
PHÂN LOẠI
CẤU TẠO
TƯỜNG - VÁCH CỬA - CỬA SỔ
CHƯƠNG 2-3:
CẤU TẠO
TƯỜNG -
CỬA
Juhani Pallasmaa
“The door handle is the
handshake of the building.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CỬA - CỬA ĐI
TƯỜNG
KHÁI NIỆM -
PHÂN LOẠI
1.1. KHÁI NIỆM
1.2. PHÂN LOẠI TƯỜNG
Home
TƯỜNG
KHÁI NIỆM -
PHÂN LOẠI
CẤU TẠO
TƯỜNG - VÁCH CỬA - CỬA SỔ
CHƯƠNG 2-3:
CẤU TẠO
TƯỜNG -
CỬA
Juhani Pallasmaa
“The door handle is the
handshake of the building.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CỬA - CỬA ĐI
1.1. KHÁI NIỆM TƯỜNG
●
TÙY THEO VỊ TRÍ CỦA TƯỜNG
TRONG CÔNG TRÌNH, VẬT LIỆU
XÂY DỰNG: TƯỜNG CÓ CHỨC
NĂNG CHỊU LỰC, BAO CHE, BẢO
VỆ, NGĂN CHIA KHÔNG GIAN.
●
VẬT LIỆU XÂY DỰNG: ĐẤT, ĐÁ,
GẠCH ĐẤT NUNG, GẠCH XI MĂNG,
GỖ, GIẤY, CHẤT DẺO, KIM LOẠI &
HỢP KIM, BÊ TÔNG CỐT THÉP,
THỦY TINH.
Home
TƯỜNG
KHÁI NIỆM -
PHÂN LOẠI
CẤU TẠO
TƯỜNG - VÁCH CỬA - CỬA SỔ
CHƯƠNG 2-3:
CẤU TẠO
TƯỜNG -
CỬA
Juhani Pallasmaa
“The door handle is the
handshake of the building.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CỬA - CỬA ĐI
1.1. KHÁI NIỆM TƯỜNG
CÁC BỘ PHẬN CĂN BẢN CỦA TƯỜNG
BAO GỒM:
●
CHÂN TƯỜNG.
●
THÂN TƯỜNG
●
ĐỈNH TƯỜNG
●
BỘ PHẬN TĂNG CƯỜNG ĐỘ CỨNG
CHO THÂN TƯỜNG.
●
BỘ PHẬN TĂNG CƯỜNG KHẢ NĂNG
CÁCH NHIỆT, CÁCH ÂM.
●
BỘ PHẬN XUNG QUANH LỖ CỬA.
●
CẤU TẠO HOÀN THIỆN BỀ MẶT.

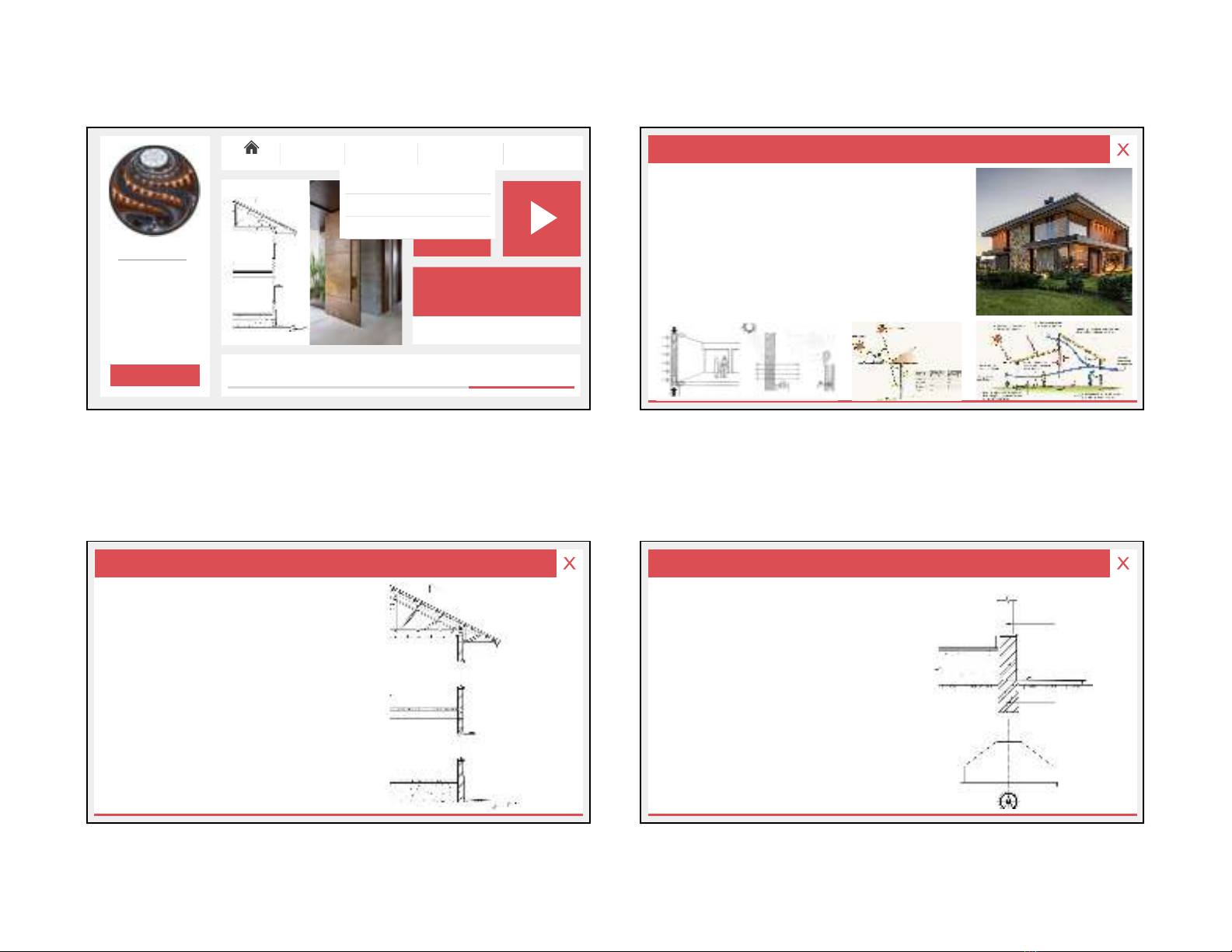

20/01/2024
2
Home
TƯỜNG
KHÁI NIỆM -
PHÂN LOẠI
CẤU TẠO
TƯỜNG - VÁCH CỬA - CỬA SỔ
CHƯƠNG 2-3:
CẤU TẠO
TƯỜNG -
CỬA
Juhani Pallasmaa
“The door handle is the
handshake of the building.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CỬA - CỬA ĐI

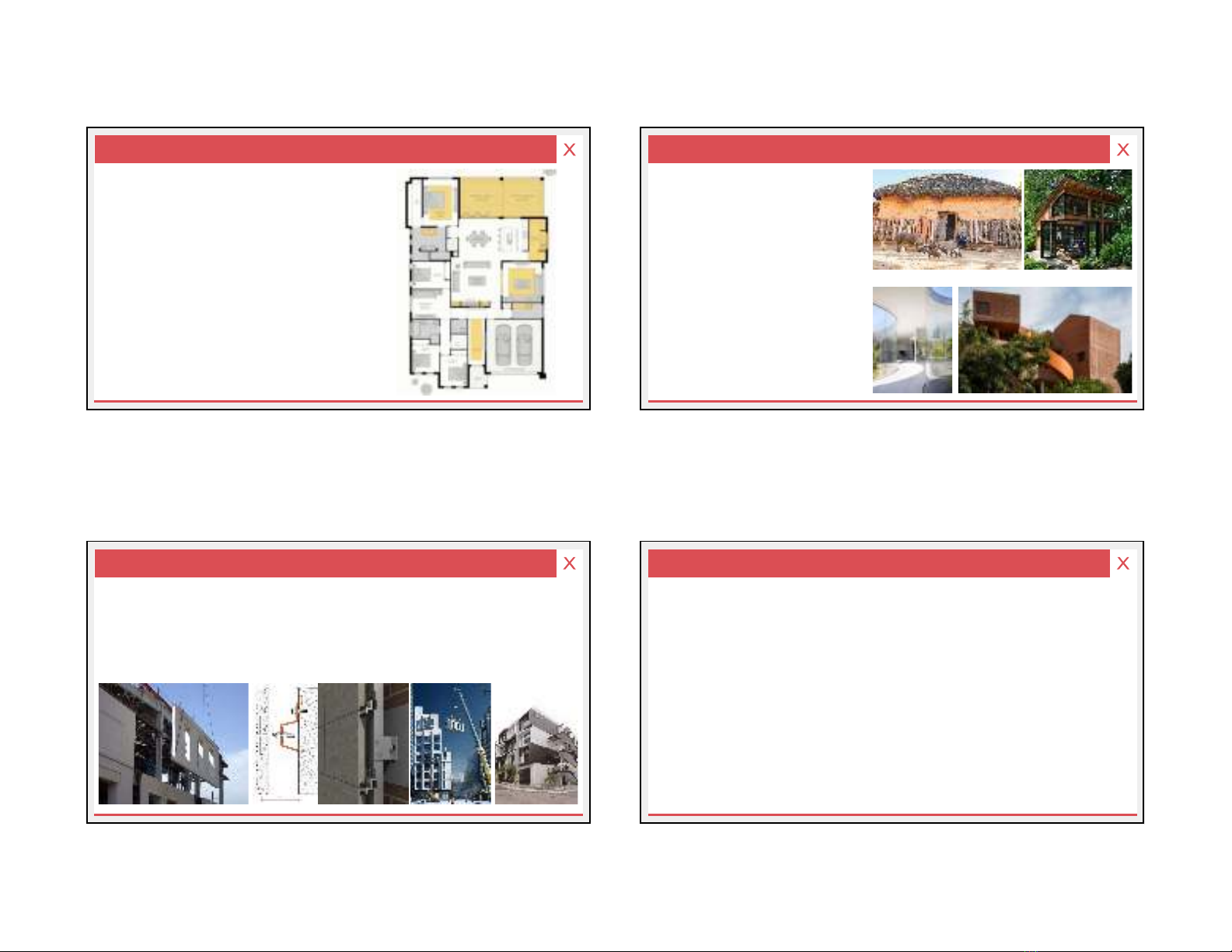

1.2. PHÂN LOẠI TƯỜNG
1.2.1. PHÂN LỌAI THEO VỊ TRÍ :
●
TƯỜNG BAO CHE XUNG QUANH CÔNG TRÌNH.
●
TƯỜNG NGĂN CHIA KHÔNG GIAN BÊN TRONG.
●
TƯỜNG CÓ HOẶC KHÔNG CÓ TIẾP XÚC VỚI BỨC XẠ
MẶT TRỜI.
●
TƯỜNG CÓ HOẶC KHÔNG CÓ TIẾP XÚC VỚI NƯỚC.
1.2.2. PHÂN LỌAI THEO TÍNH CHẤT LÀM VIỆC:
●
TƯỜNG CÓ YÊU CẦU ĐẶC BIỆT: CÁCH NHIỆT, CÁCH
ÂM, CHỐNG CHÁY, NGĂN CÁCH PHÓNG XẠ.
●
TƯỜNG CỐ ĐỊNH HOẶC DI ĐỘNG.
●
TƯỜNG ĐẶC HOẶC THOÁNG HỞ.
●
TƯỜNG THẤU QUANG. . .
Home
TƯỜNG
KHÁI NIỆM -
PHÂN LOẠI
CẤU TẠO
TƯỜNG - VÁCH CỬA - CỬA SỔ
CHƯƠNG 2-3:
CẤU TẠO
TƯỜNG -
CỬA
Juhani Pallasmaa
“The door handle is the
handshake of the building.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CỬA - CỬA ĐI
1.2. PHÂN LOẠI TƯỜNG
1.2.3. PHÂN LỌAI THEO VẬT LIỆU:
●
ĐẤT
●
THỰC VẬT: LÁ, CỎ, GỖ.
●
ĐÁ.
●
GẠCH ĐẤT NUNG.
●
GẠCH XI MĂNG.
●
BÊ TÔNG CỐT THÉP.
●
KIM LOẠI & HỢP KIM.
●
THỦY TINH.
MỖI LỌAI VẬT LIỆU CÓ NHỮNG TÍNH CHẤT
KHÁC NHAU, CHỌN LỰA ĐỂ THIẾT KẾ CẤU
TRÚC TƯỜNG, CĂN CỨ VÀO YÊU CẦU
CHỨC NĂNG, VỊ TRÍ CỦA TƯỜNG.
Home
TƯỜNG
KHÁI NIỆM -
PHÂN LOẠI
CẤU TẠO
TƯỜNG - VÁCH CỬA - CỬA SỔ
CHƯƠNG 2-3:
CẤU TẠO
TƯỜNG -
CỬA
Juhani Pallasmaa
“The door handle is the
handshake of the building.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CỬA - CỬA ĐI
1.2. PHÂN LOẠI TƯỜNG
1.2.4. PHÂN LỌAI THEO PHƯƠNG PHÁP THI CÔNG:
●
TƯỜNG TOÀN KHỐI:
VIỆC THI CÔNG ĐƯỢC TIẾN HÀNH TẠI CÔNG TRƯỜNG:
●
TƯỜNG LẮP GHÉP:
TƯỜNG ĐƯỢC SẢN XUẤT TẠI NHÀ MÁY, SAU ĐÓ VẬN CHUYỂN ĐẾN VÀ LẮP GHÉP TẠI CÔNG TRƯỜNG.
Home
TƯỜNG
KHÁI NIỆM -
PHÂN LOẠI
CẤU TẠO
TƯỜNG - VÁCH CỬA - CỬA SỔ
CHƯƠNG 2-3:
CẤU TẠO
TƯỜNG -
CỬA
Juhani Pallasmaa
“The door handle is the
handshake of the building.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CỬA - CỬA ĐI
1.2. PHÂN LOẠI TƯỜNG
1.2.5. PHÂN LỌAI THEO CÔNG NĂNG:
●
TƯỜNG CHỊU LỰC:
●
VẬT LIỆU XÂY TƯỜNG CÓ KHẢ NĂNG CHỊU NÉN CAO: ĐÁ, GẠCH ĐINH ( GẠCH THẺ ).
●
CHIỀU DÀY CỦA TƯỜNG LỚN, GIÃM DẦN TỪ DƯỚI LÊN TRÊN.
●
HẠN CHẾ CÁC KHOẢNG MỞ TRÊN THÂN TƯỜNG.
●
TƯỜNG BAO CHE:
●
ĐỘ ỔN ĐỊNH CAO, CHỊU ĐƯỢC SỰ TÁC ĐỘNG CỦA MÔI TRƯỜNG TỰ NHIÊN: GIÓ, BÃO,
MƯA, NẮNG, CÔN TRÙNG. . .
●
CẤU TẠO PHÙ HỢP VỚI YÊU CẦU KHAI THÁC NHỮNG YẾU TỐ CÓ LỢI & HẠN CHẾ NHỮNG
YẾU TỐ BẤT LỢI TỪ MÔI TRƯỜNG TỰ NHIÊN, MÔI TRƯỜNG XÃ HỘI: BỨC XẠ MẶT TRỜI,
GIÓ, ÁNH SÁNG, ÂM THANH, TẦM NHÌN. . .
●
BẢO TRÌ THUẬN LỢI.
●
TÍNH THẨM MỸ
20/01/2024
3
Home
TƯỜNG
KHÁI NIỆM -
PHÂN LOẠI
CẤU TẠO
TƯỜNG - VÁCH CỬA - CỬA SỔ
CHƯƠNG 2-3:
CẤU TẠO
TƯỜNG -
CỬA
Juhani Pallasmaa
“The door handle is the
handshake of the building.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CỬA - CỬA ĐI
2.1. CÁC BỘ PHẬN TƯỜNG
2.2. CẤU TẠO HOÀN THIỆN TƯỜNG
CẤU TẠO
TƯỜNG - VÁCH
2.3. CẤU TẠO TƯỜNG VÁCH
Home
TƯỜNG
KHÁI NIỆM -
PHÂN LOẠI
CẤU TẠO
TƯỜNG - VÁCH CỬA - CỬA SỔ
CHƯƠNG 2-3:
CẤU TẠO
TƯỜNG -
CỬA
Juhani Pallasmaa
“The door handle is the
handshake of the building.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CỬA - CỬA ĐI
2.1. CÁC BỘ PHẬN TƯỜNG
2.1.1. YÊU CẦU THIẾT KẾ CẤU TẠO
TƯỜNG NGĂN CHIA KHÔNG GIAN BÊN TRONG:
●
CỐ ĐỊNH HOẶC DI ĐỘNG PHỤ THUỘC VÀO KHÔNG GIAN
KIẾN TRÚC YÊU CẦU.
●
ĐẢM BẢO VỆ SINH, THẨM MỸ, TĂNG KHẢ NĂNG TÁN XẠ
ÁNH SÁNG, CÁCH ÂM, HÚT ÂM. . .
●
ĐÁP ỨNG YÊU CẦU THÔNG THOÁNG.
●
ĐÁP ỨNG CÁC YÊU CẦU ĐẶC BIỆT: CHỐNG PHÓNG XẠ,
CHỐNG CHÁY. . .
Home
TƯỜNG
KHÁI NIỆM -
PHÂN LOẠI
CẤU TẠO
TƯỜNG - VÁCH CỬA - CỬA SỔ
CHƯƠNG 2-3:
CẤU TẠO
TƯỜNG -
CỬA
Juhani Pallasmaa
“The door handle is the
handshake of the building.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CỬA - CỬA ĐI
2.1. CÁC BỘ PHẬN TƯỜNG
2.1.2. CÁC BỘ PHẬN CHÍNH CỦA TƯỜNG XÂY:
●
BỆ TƯỜNG.
●
THÂN TƯỜNG.
●
GIẰNG TƯỜNG.
●
ĐỈNH TƯỜNG.
●
BỔ TRỤ.
●
LANH TÔ.
●
Ô VĂNG, MÁI HẮT.
●
BỆ CỬA.
●
CHÂN TƯỜNG.
Home
TƯỜNG
KHÁI NIỆM -
PHÂN LOẠI
CẤU TẠO
TƯỜNG - VÁCH CỬA - CỬA SỔ
CHƯƠNG 2-3:
CẤU TẠO
TƯỜNG -
CỬA
Juhani Pallasmaa
“The door handle is the
handshake of the building.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CỬA - CỬA ĐI
2.1. CÁC BỘ PHẬN TƯỜNG
2.1.3. TƯỜNG MÓNG - BỆ TƯỜNG:
●
VẬT LIỆU CÓ CƯỜNG ĐỘ CAO, ĐẢM BẢO KHẢ
NĂNG CHỊU LỰC & KHẢ NĂNG CHỐNG THẤM,
CHỐNG VA CHẠM.
●
CHIỀU DÀY THÂN TƯỜNG THÔNG THƯỜNG
LỚN HƠN TƯỜNG BAO CHE BÊN TRÊN.
●
BỐ TRÍ LỚP CHỐNG THẤM Ở CÁC VỊ TRÍ MẶT
NGOÀI, MẶT TRONG VÀ TẠI NƠI TIẾP GIÁP
GIỮA TƯỜNG MÓNG VÀ TƯỜNG BAO CHE BÊN
TRÊN.
TÖÔØNG BAO CHE
BEÄ TÖÔØNG
VÓA HEØ
ÑAØ KIEÀNG
CAÙT TOÂN NEÀN
ÑAÁT TÖÏ NHIEÂN
NEÀN COÂNG TRÌNH
MOÙNG

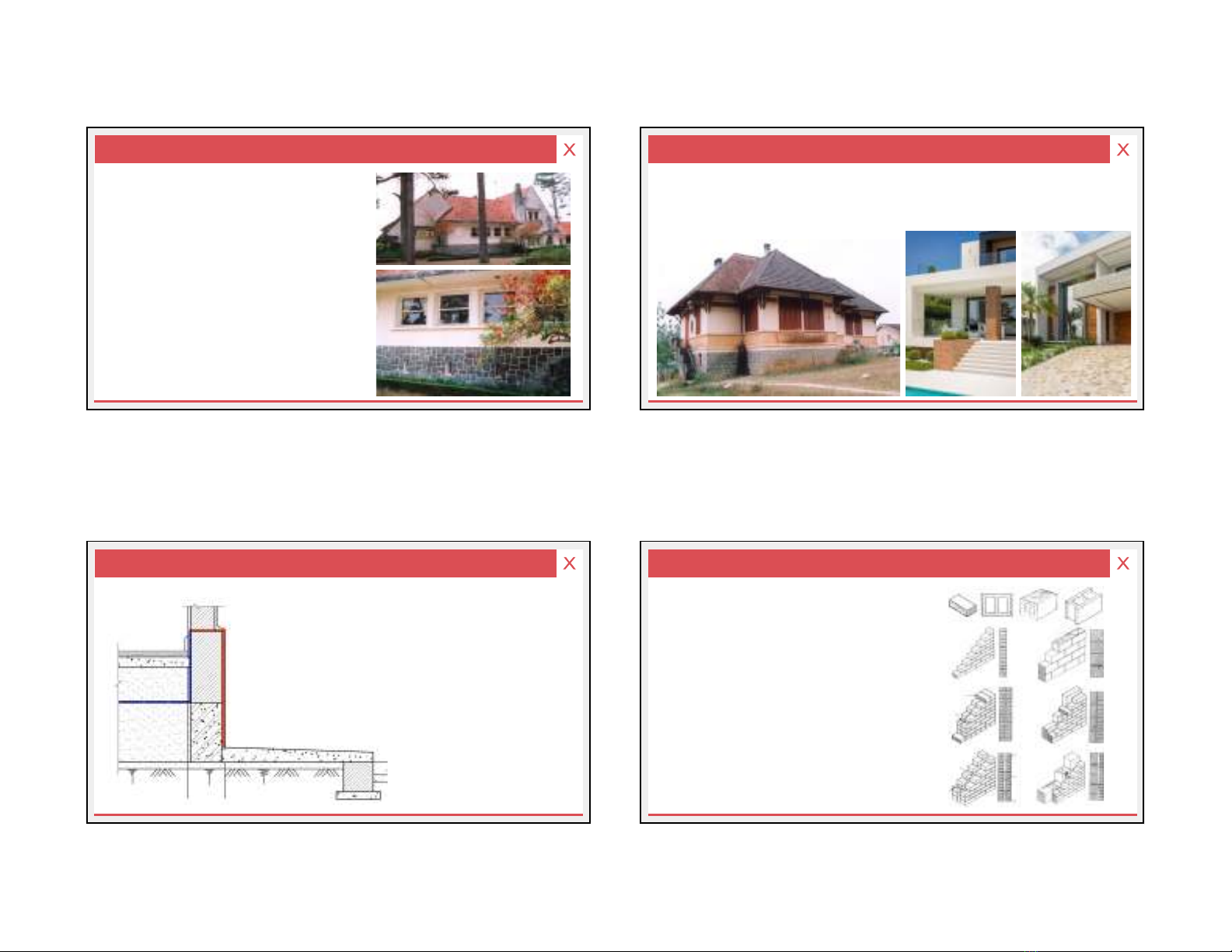

20/01/2024
4
Home
TƯỜNG
KHÁI NIỆM -
PHÂN LOẠI
CẤU TẠO
TƯỜNG - VÁCH CỬA - CỬA SỔ
CHƯƠNG 2-3:
CẤU TẠO
TƯỜNG -
CỬA
Juhani Pallasmaa
“The door handle is the
handshake of the building.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CỬA - CỬA ĐI
2.1. CÁC BỘ PHẬN TƯỜNG
2.1.3. TƯỜNG MÓNG - BỆ TƯỜNG:
●
BỆ TƯỜNG: BỘ PHẬN CỦA TƯỜNG Ở VỊ TRÍ
TIẾP XÚC VỚI NỀN ĐẤT TỰ NHIÊN.
●
VẬT LIỆU SỬ DỤNG XÂY DỰNG? VÌ SAO?
●
CHIỀU CAO XÂY DỰNG? VÌ SAO?
●
CÓ TÁC ĐỘNG ĐẾN HÌNH THỨC THẨM MỸ
CÔNG TRÌNH KHÔNG?
Home
TƯỜNG
KHÁI NIỆM -
PHÂN LOẠI
CẤU TẠO
TƯỜNG - VÁCH CỬA - CỬA SỔ
CHƯƠNG 2-3:
CẤU TẠO
TƯỜNG -
CỬA
Juhani Pallasmaa
“The door handle is the
handshake of the building.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CỬA - CỬA ĐI
2.1. CÁC BỘ PHẬN TƯỜNG
2.1.3. TƯỜNG MÓNG - BỆ TƯỜNG:
●
BỆ TƯỜNG SỬ DỤNG VẬT LIỆU CÓ CƯỜNG ĐỘ
CAO, CÓ KHẢ NĂNG CHỐNG THẤM & CHỐNG
VA CHẠM: ĐÁ TỰ NHIÊN, GẠCH THẺ, BTCT.
Home
TƯỜNG
KHÁI NIỆM -
PHÂN LOẠI
CẤU TẠO
TƯỜNG - VÁCH CỬA - CỬA SỔ
CHƯƠNG 2-3:
CẤU TẠO
TƯỜNG -
CỬA
Juhani Pallasmaa
“The door handle is the
handshake of the building.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CỬA - CỬA ĐI
2.1. CÁC BỘ PHẬN TƯỜNG
2.1.3. TƯỜNG MÓNG - BỆ TƯỜNG:
VÒ TRÍ CAÙC LÔÙP CHOÁNG THAÁM TREÂN TÖÔØNG MOÙNG - BEÄ TÖÔØNG.
VAÛI PVC CT NEÀN
CAÙT TOÂN NEÀN
ÑAÁT NEÀN TÖÏ NHIEÂN
VÓA HEØ I = 2 %
CAO ÑOÄ NEÀN
OÁP CHAÂN
TÖÔØNG
CAÙT TOÂN NEÀN
CHỐNG THẤM BỆ TƯỜNG & NỀN CÔNG TRÌNH
• CÁC NGUỒN ẨM TỪ ĐÂU ?
• VÌ SAO PHẢI CHỐNG THẤM ?
• KHÔNG CHỐNG THẤM BỆ TƯỜNG THÌ CÓ NHỮNG
TÁC ĐỘNG BẤT LỢI NÀO CHO THÂN TƯỜNG ?
• CÁC GIẢI PHÁP CHỐNG THẤM ?
• VẬT LIỆU CHỐNG THẤM ?
Home
TƯỜNG
KHÁI NIỆM -
PHÂN LOẠI
CẤU TẠO
TƯỜNG - VÁCH CỬA - CỬA SỔ
CHƯƠNG 2-3:
CẤU TẠO
TƯỜNG -
CỬA
Juhani Pallasmaa
“The door handle is the
handshake of the building.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CỬA - CỬA ĐI
2.1. CÁC BỘ PHẬN TƯỜNG
2.1.4. THÂN TƯỜNG:
●
VẬT LIỆU GẠCH ĐẤT NUNG HOẶC GẠCH XI MĂNG.
●
CHIỀU DÀY THÂN TƯỜNG THÔNG THƯỜNG : 100
mm- 400mm.
●
THÂN TƯỜNG CẤU TẠO MỘT HOẶC NHIỀU CHỦNG
LOẠI VẬT LIỆU, CÓ HOẶC KHÔNG CÓ KHOẢNG
TRỐNG Ở GIỮA VỚI MỤC ĐÍCH CÁCH NHIỆT BỨC
XẠ MẶT TRỜI & CÁCH ÂM.
●
GẠCH XÂY & MẠCH VỮA ĐẢM BẢO ĐỦ CƯỜNG ĐỘ
YÊU CẦU VÀ CÓ KÍCH THƯỚC ĐỒNG ĐỀU.
●
GẠCH: (10x20) mm
●
MẠCH VỮA: 10 mm

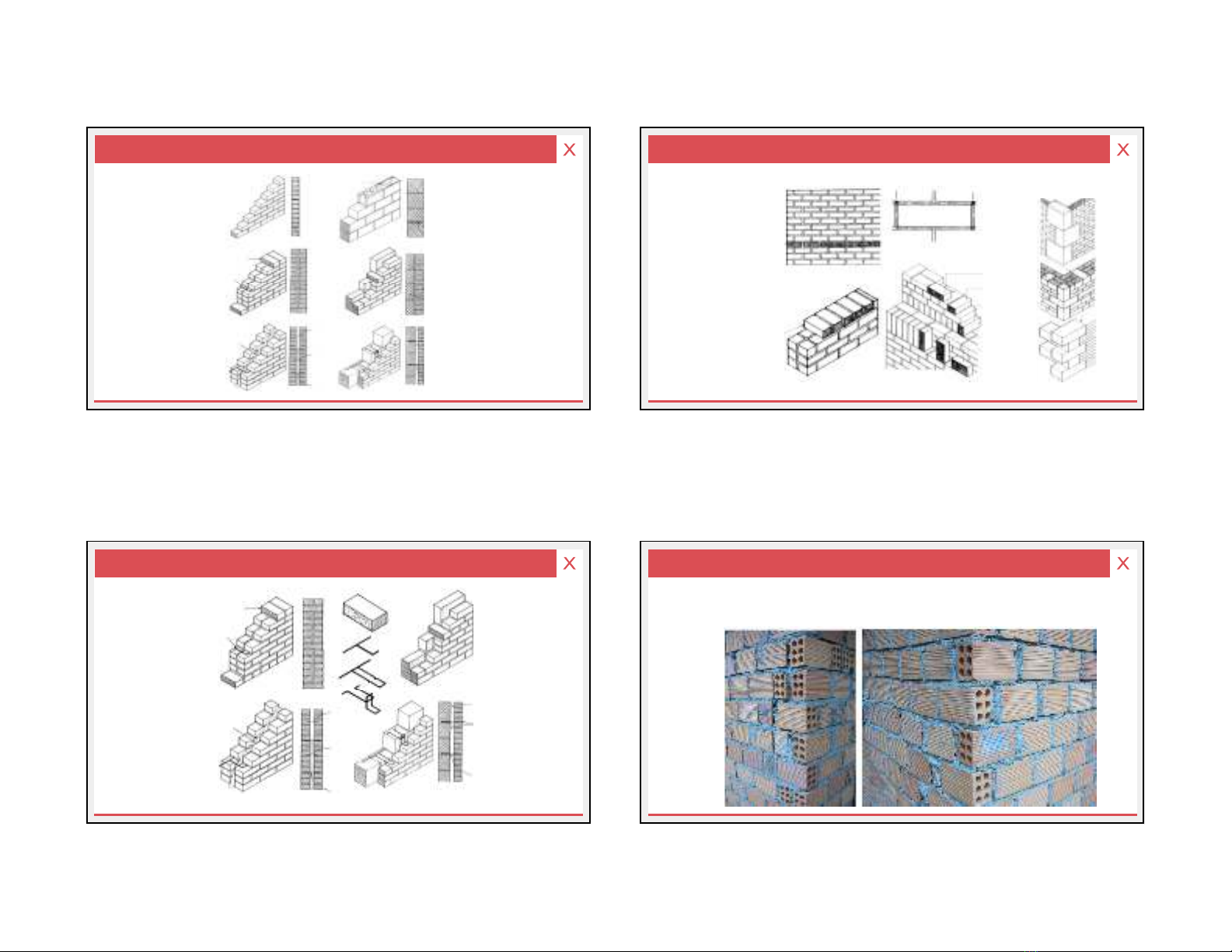

20/01/2024
5
Home
TƯỜNG
KHÁI NIỆM -
PHÂN LOẠI
CẤU TẠO
TƯỜNG - VÁCH CỬA - CỬA SỔ
CHƯƠNG 2-3:
CẤU TẠO
TƯỜNG -
CỬA
Juhani Pallasmaa
“The door handle is the
handshake of the building.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CỬA - CỬA ĐI
2.1. CÁC BỘ PHẬN TƯỜNG
2.1.4. THÂN TƯỜNG:
TÖÔØNG XAÂY MOÄT LÔÙP
TÖÔØNG XAÂY HAI LÔÙP, CUØNG
HOAËC KHAÙC CHUÛNG LOÏAI
VAÄT LIEÄU, KHOÂNG COÙ
KHOAÛNG TROÁNG ÔÛ GIÖÕA
TÖÔØNG XAÂY HAI LÔÙP, CUØNG
HOAËC KHAÙC CHUÛNG LOÏAI VAÄT
LIEÄU, COÙ KHOAÛNG TROÁNG ÔÛ
GIÖÕA.
CAÙT
THEÙP TAÊNG
CÖÔØNG
GAÏCH THEÛ
THEÙP
THEÙPCAÙT .
. .
THEÙP
KÍCH THÖÔÙC
KHOÛANG TROÁNG
GAÏCH XI
M
Ă
NG & GAÏCH
ÑAÁT NUNG
GAÏCH ÑAÁT NUNG
GAÏCH XI
M
Ă
NG
Home
TƯỜNG
KHÁI NIỆM -
PHÂN LOẠI
CẤU TẠO
TƯỜNG - VÁCH CỬA - CỬA SỔ
CHƯƠNG 2-3:
CẤU TẠO
TƯỜNG -
CỬA
Juhani Pallasmaa
“The door handle is the
handshake of the building.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CỬA - CỬA ĐI
2.1. CÁC BỘ PHẬN TƯỜNG
2.1.4. THÂN TƯỜNG:
CÁC NGUYÊN TẮC
XÂY TƯỜNG
TÖÔØNG XAÂY KHOÂNG TRUØNG MAÏCH
KHOAÛNG CAÙCH MAÏCH VÖÕA XAÂY
GAÏCH XAÂY CAÂU GIÖÕA HAI LÔÙP CAÙC KIEÅU XAÂY GAÏCH TREÂN THAÂN TÖÔØNG XÖÛ LYÙ TAÏI GOÙC TÖÔØNG
BOÁ TRÍ DOÏC
BOÁ TRÍ NGANG
BOÁ TRÍ ÑÖÙNG
Home
TƯỜNG
KHÁI NIỆM -
PHÂN LOẠI
CẤU TẠO
TƯỜNG - VÁCH CỬA - CỬA SỔ
CHƯƠNG 2-3:
CẤU TẠO
TƯỜNG -
CỬA
Juhani Pallasmaa
“The door handle is the
handshake of the building.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CỬA - CỬA ĐI
2.1. CÁC BỘ PHẬN TƯỜNG
2.1.4. THÂN TƯỜNG:
CÁC NGUYÊN TẮC
XÂY TƯỜNG
GAÏCH ÑINH
( GAÏCH
THEÛ )
THEÙP
THANH
GAÏCH
THEÙP
CAÙT
HAI LÔÙP TÖÔØNG CUØNG
VAÄTLIEÄU
HAI LÔÙP TÖÔØNG CUØNG VAÄT LIEÄU HAI LÔÙP TÖÔØNG KHOÂNG CUØNG VAÄTLIEÄU
THEÙ
P
GAÏCH
KHOAÛNG TROÁNG
THEÙP
THEÙP
Home
TƯỜNG
KHÁI NIỆM -
PHÂN LOẠI
CẤU TẠO
TƯỜNG - VÁCH CỬA - CỬA SỔ
CHƯƠNG 2-3:
CẤU TẠO
TƯỜNG -
CỬA
Juhani Pallasmaa
“The door handle is the
handshake of the building.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CỬA - CỬA ĐI
2.1. CÁC BỘ PHẬN TƯỜNG
2.1.4. THÂN TƯỜNG:
XỬ LÝ TƯỜNG XÂY TẠI VỊ TRÍ GÓC
