1
THIẾT KẾ
KIẾN TRÚC HỆ THỐNG
Tr ng Đi h c Công ngh Đng Naiườ ạ ọ ệ ồ
Khoa Công nghệ
Ch ng 8ươ
2
N i dung ch ng 8ộ ươ
1. Biểu đồ thành phần
2. Biểu đồ triển khai
3
Bi u đ thành ph nể ồ ầ

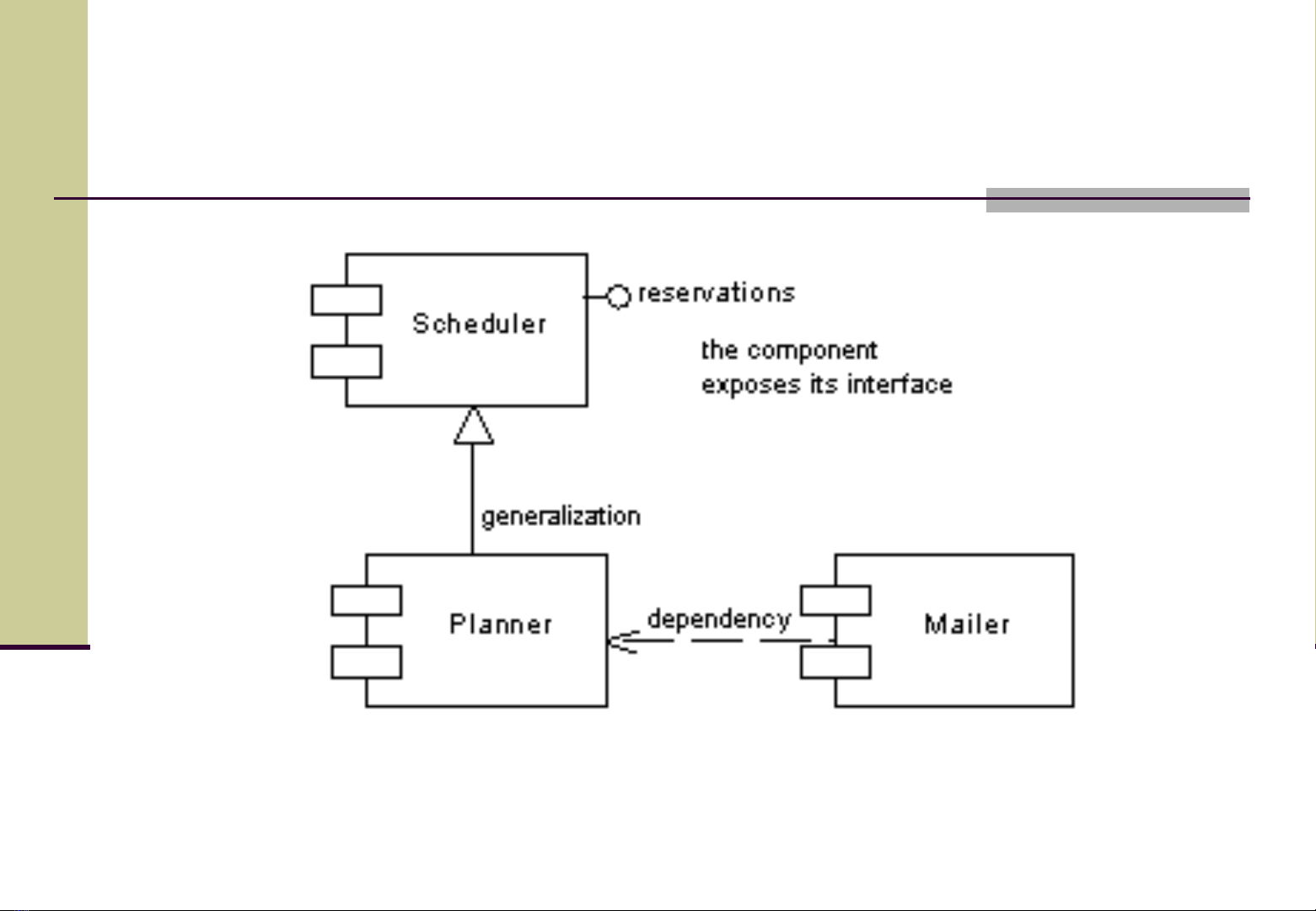

Biểu đồ thành phần của hệ thống đặt phòng
4
Bi u đ thành ph nể ồ ầ
Biểu đồ thành phần thể hiện các phụ thuộc và khái quát
các thành phần phần mềm
Các thành phần biểu diễn trong biểu đồ gồm: thành phần
mã nguồn, các thành phần mã nhị phân, và các thành
phần thực thi
Biểu diễn các đối tượng phụ thuộc và các mối quan hệ ở
mức độ cao hơn so với biểu đồ lớp
Biểu đồ thành phần hỗ trợ quản lý các thành phần để tái
sử dụng cũng như mở rộng mà không ảnh hưởng tiêu
cực các ứng dụng hiện có
5
Bi u đ thành ph nể ồ ầ
Hỗ trợ các nhà phân tích và các trưởng dự án xác định
đầy đủ các thành phần cần thiết trước khi phát triển và
triển khai hệ thống.
Thuận lợi cho công tác cài đặt và bảo trì hệ thống
