  1. 1 Chương hai Quá độ điện áp trong HTĐ Transient Overvoltages  Hiện tượng  Nguyên nhân  Các giải pháp

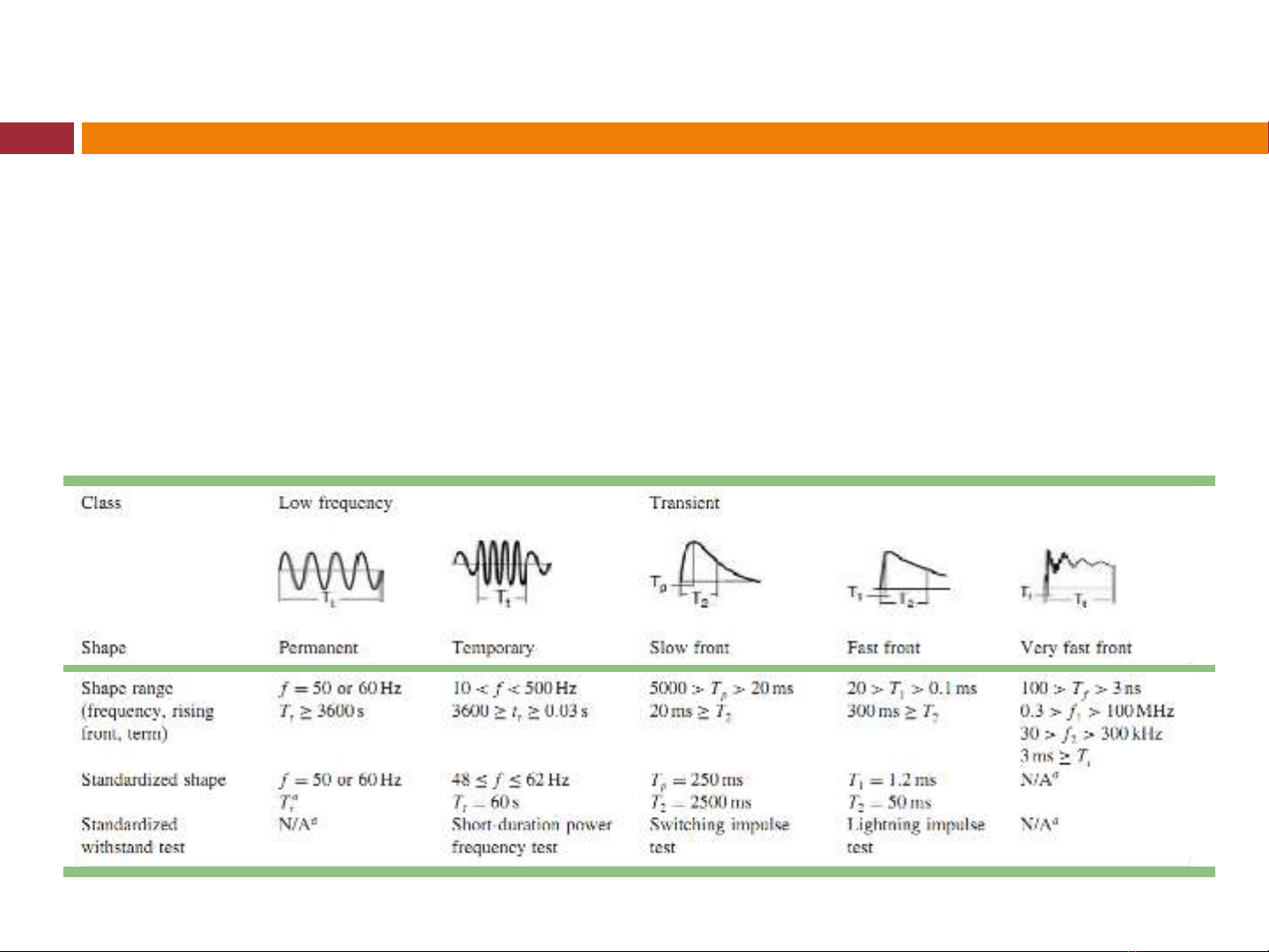

  2. Hiện tượng 2 Nguyễn Xuân Tùng  Quá độ điện áp : Bộ môn Hệ thống điện Đại học Bách khoa Hà Nội  Hiện tượng quá độ điện áp:  Quá độ trong khoảng thời gian ngắn hơn vài mili giây  Có chu kz hoặc không chu ky & tắt nhanh  là khi điện áp dây vượt quá ngưỡng cho phép của thiết bị  Phân loại quá độ điện áp theo IEC 60071-1
  3. Nguyên nhân – Quá độ điện áp 3 Nguyễn Xuân Tùng  Nguyên nhân: Bộ môn Hệ thống điện Đại học Bách khoa Hà Nội  Đóng/cắt các bộ tụ  Quá độ với tần số trung bình hoặc thấp  Sét đánh  Quá độ tần số cao  Đóng/cắt một số thiết bị điện tử công suất

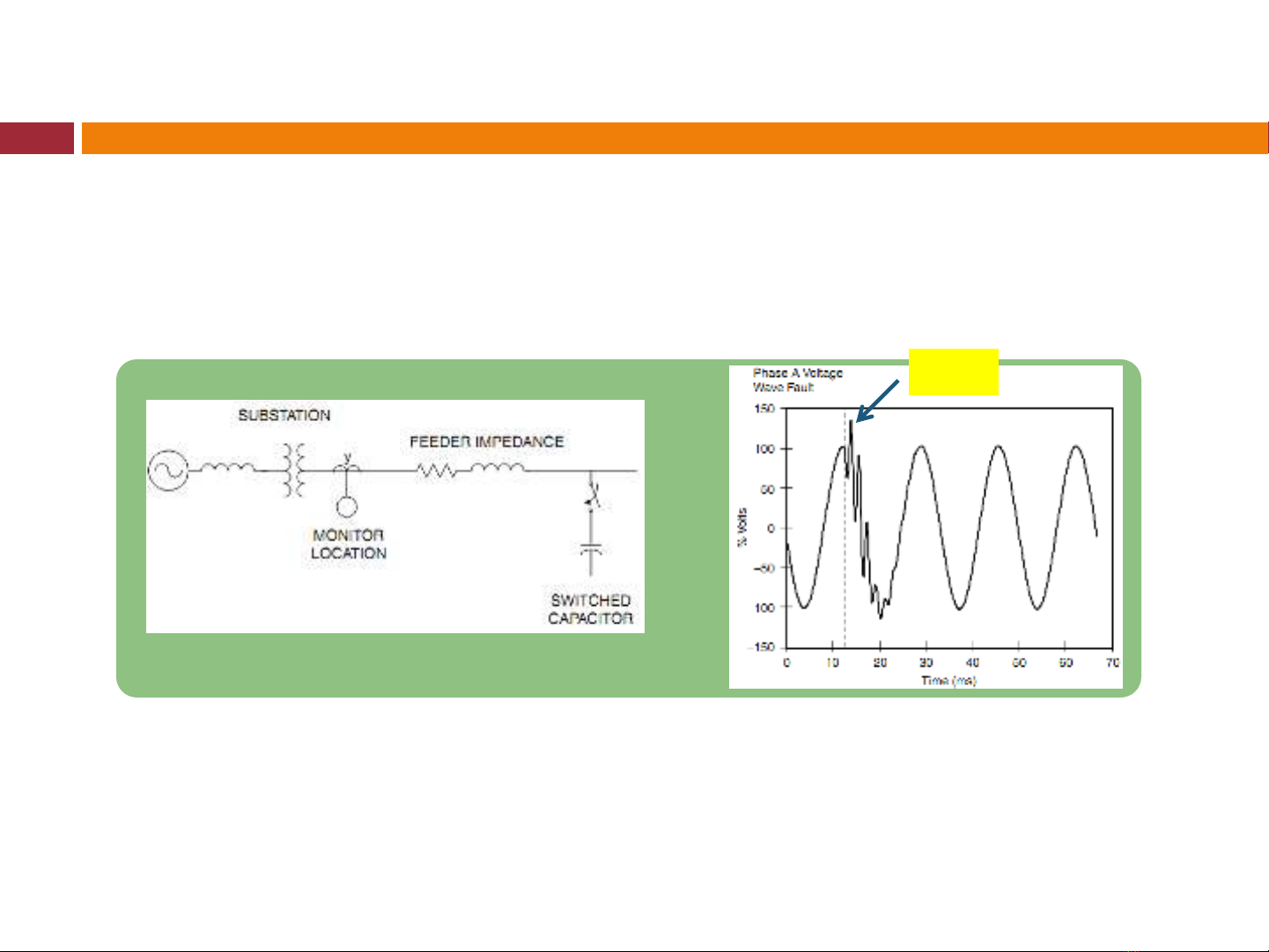

  4. Nguyên nhân – Quá độ điện áp 4 Nguyễn Xuân Tùng  Đóng/cắt các bộ tụ Bộ môn Hệ thống điện Đại học Bách khoa Hà Nội  Là thao tác thường gặp trong HTĐ  Quá độ điện áp thường diễn ra tại thời gian điểm giống nhau hàng ngày (đóng/cắt bằng các đồng hồ hẹn giờ) 134%  Quá độ điện áp: 12 *pu+ (phổ biến 1.3-1.4pu)  Quá áp 2pu: có thể chưa nguy hiểm cho cách điện, nhưng ảnh hưởng đến các bộ biến tần  Dao động quá độ có thể ảnh hưởng đến thời điểm đóng/mở van thyristor

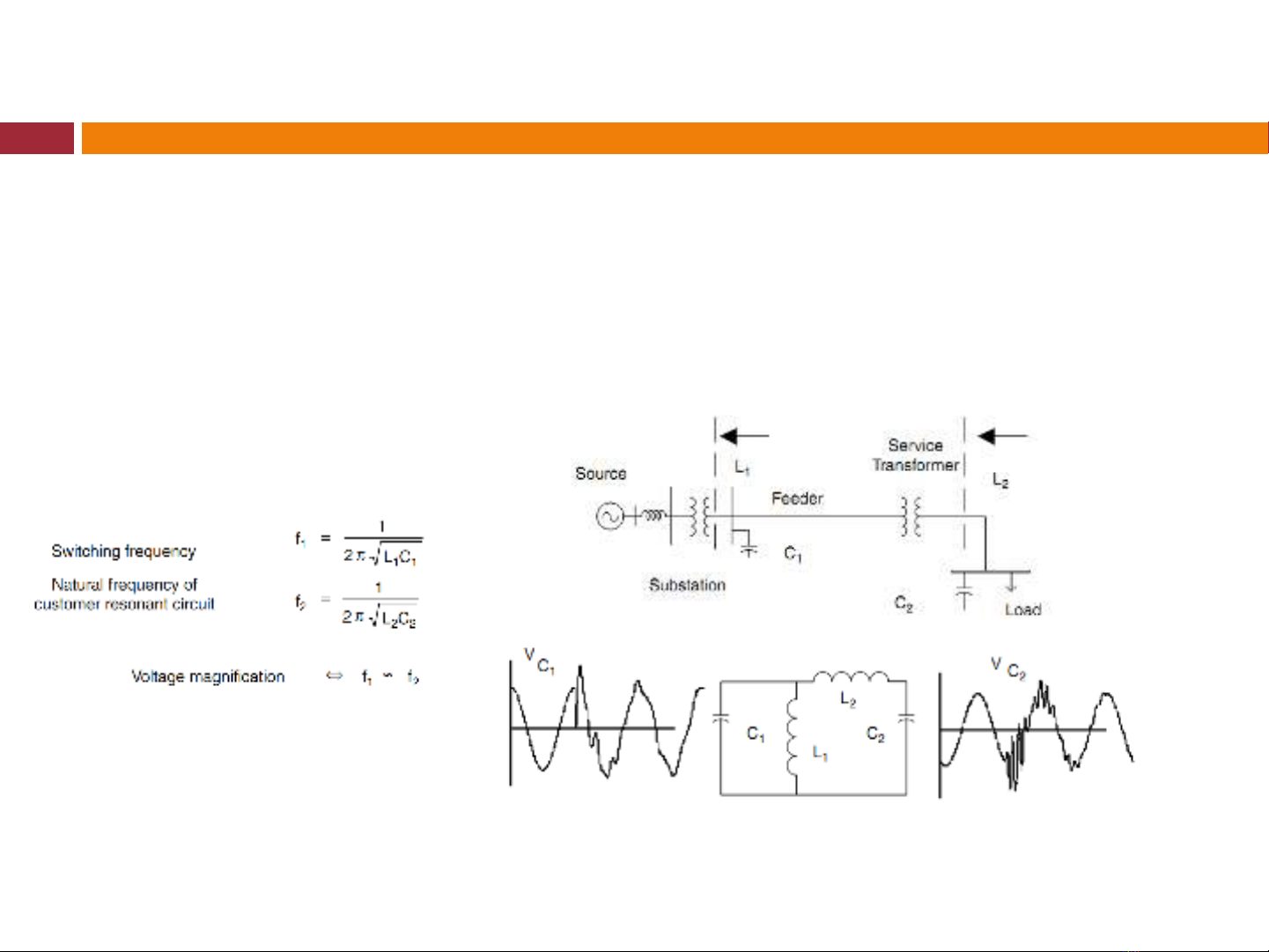

  5. Nguyên nhân – Quá độ điện áp 5 Nguyễn Xuân Tùng  Đóng/cắt các bộ tụ Bộ môn Hệ thống điện Đại học Bách khoa Hà Nội  Hiện tượng khuyến đại dao động  Mặt tiêu cực của việc bù cos phi tại phụ tải: tăng ảnh hưởng của quá độ điện áp tới phụ tải do hiện tượng cộng hưởng  Gây quá áp tại phụ tải: có thể giới hạn bằng các van chống quá áp
  6. Nguyên nhân – Quá độ điện áp 6 Nguyễn Xuân Tùng  Đóng/cắt các bộ tụ Bộ môn Hệ thống điện Đại học Bách khoa Hà Nội  Hiện tượng khuyến đại dao động  Giới hạn quá áp bằng các chống sét van phù hợp  Sử dụng bộ tụ như các bộ lọc sóng hài: lắp đặt thêm kháng nối tiếp  Bù cos phi  Lọc sóng hài  Hạn chế quá áp  Mắc nối tiếp kháng với các phụ tải quạn trọng (biến tần): hạn chế quá áp tần số cao
  7. Nguyên nhân – Quá độ điện áp 7 Nguyễn Xuân Tùng  Sét đánh Bộ môn Hệ thống điện Đại học Bách khoa Hà Nội  Sét đánh vào đường dây có thể gây phóng điện  Quá độ điện áp lan truyền  Sự cố  sụt áp, mất điện  Quá độ điện áp có thể lan truyền qua máy biến áp thông qua điện dung giữa các cuộn dây
  8. Nguyên nhân – Quá độ điện áp 8 Nguyễn Xuân Tùng  Đóng điện đường dây Bộ môn Hệ thống điện Đại học Bách khoa Hà Nội  Có thể xảy ra quá độ điện áp với tần số có thể cao hơn khi đóng bộ tụ  Quá điện áp là tổ hợp của hiện tượng sóng lan truyền, tương tác giữa điện dung đường dây và trở kháng hệ thống  Các quá độ này thường suy giảm trong 0.5 chu kz
  9. Thiết bị bảo vệ chống quá độ điện áp 9 Nguyễn Xuân Tùng  Chống sét van và thiết bị chống quá độ điện áp Bộ môn Hệ thống điện Đại học Bách khoa Hà Nội  Bảo vệ các thiết bị bằng cách giới hạn điện áp dư lớn nhất  Thiết bị chống quá độ điện áp: sử dụng tại phụ tải Chống sét van có khả năng tản dòng lớn hơn Thiết bị chống quá độ điện áp
  10. Thiết bị bảo vệ chống quá độ điện áp 10 Nguyễn Xuân Tùng  Chống sét van Bộ môn Hệ thống điện Đại học Bách khoa Hà Nội
  11. Thiết bị bảo vệ chống quá độ điện áp 11 Nguyễn Xuân Tùng  Sử dụng các biến áp cách ly Bộ môn Hệ thống điện Đại học Bách khoa Hà Nội  Gồm 02 cuộn dây riêng biêt  Thường có màn chắn từ giữa  hai cuộn dây.  Sử dụng bộc lọc thông tần thấp  Có tác dụng với quá độ điện áp (quá độ tần số cao)
  12. Thiết bị bảo vệ - Đóng cắt bộ tụ 12 Nguyễn Xuân Tùng  Đóng/cắt bộ tụ: quá độ điện áp Bộ môn Hệ thống điện Đại học Bách khoa Hà Nội  Sử dụng máy cắt có điện trở (100-400Ω) dập dao động  Dùng máy cắt đóng/cắt có điều khiển đồng bộ: chọn thời điểm đóng để không gây đột biến điện áp.
  13. 13 Chương ba Sóng hài trong hệ thống điện Harmonics in Power System  Hiện tượng  Nguyên nhân  Các giải pháp
  14. Miêu tả hiện tượng 14 Nguyễn Xuân Tùng  Sóng hài: Bộ môn Hệ thống điện Đại học Bách khoa Hà Nội  Sóng hài là các dòng điện hoặc điện áp có tần số là bội số nguyên tần số cơ bản (50Hz)  Số bậc sóng hài thể hiện tần số: bậc 1: 50Hz; bậc 3: 150Hz...  Sinh ra do các phụ tải phi tuyến trong HTĐ  Do thiết bị điện tử công suất sử dụng nhiều  làm tăng mức độ méo sóng
  15. Miêu tả hiện tượng 15 Nguyễn Xuân Tùng  Phân tách sóng hài: Bộ môn Hệ thống điện Đại học Bách khoa Hà Nội  Tất cả các sóng chu ky với hình dáng bất kz: có thể phân tách thành các thành phần cơ bản và hài  Sử dụng phân tích chuỗi Fourier Phổ tần
  16. Miêu tả hiện tượng 16 Nguyễn Xuân Tùng  Sóng hài và các thành phần đối xứng: Bộ môn Hệ thống điện Đại học Bách khoa Hà Nội  Khái niệm thành phần đối xứng có thể áp dụng với các sóng hài  Quan hệ giữa bậc sóng hài và các thành phần đối xứng tương ứng
  17. Miêu tả hiện tượng 17 Nguyễn Xuân Tùng  Sóng hài và các thành phần đối xứng: Bộ môn Hệ thống điện Đại học Bách khoa Hà Nội  Sóng hài bậc 3 có tính chất tương tự dòng điện thứ tự không  Tương tự: bậc 5 có thứ tự pha A-C-B  thứ tự nghịch
  18. Chỉ số đánh giá mức độ méo sóng 18 Nguyễn Xuân Tùng  Tiêu chuẩn cơ bản đánh giá hiện tượng méo sóngBộ môn Hệ thống điện Đại học Bách khoa Hà Nội
  19. Chỉ số đánh giá mức độ méo sóng 19 Nguyễn Xuân Tùng  Tiêu chuẩn cơ bản đánh giá hiện tượng méo sóngBộ môn Hệ thống điện (tiếp) Đại học Bách khoa Hà Nội Tổng lượng méo sóng Hệ số méo sóng tổng
  20. Các nguyên nhân gây sóng hài 20 Nguyễn Xuân Tùng  Các nhóm thiết bị có thể phát sinh sóng hài được Bộ môn Hệ thống nhóm: chia thánh 3 điện Đại học Bách khoa Hà Nội  Các thiết bị có lõi từ: MBA, động cơ, máy phát  Lò hồ quang và hàn hồ quang  Các thiết bị điện tử và điện tử công suất
