2009
dce
Thiết kế mạch số dùng HDL
Chương 7 Thiết kế và tổng hợp
bộ điều khiển dòng dữ liệu
Computer Engineering 2009
©2009, Pham Quoc Cuong 2
Advanced Digital Design with the Verilog HDL –
chapter 7
Nội dung chính
• Máy tuần tự phân hoạch
• Các ví dụ thiết kế
Computer Engineering 2009
©2009, Pham Quoc Cuong 3
Advanced Digital Design with the Verilog HDL –
chapter 7
Phân loại hệ thống số
•Control-dominated
Là hệ thống đáp ứng đáp lại tác động bên
ngoài
•Data-dominated
Yêu cầu tính toán và truyền nhận dữ liệu với
hiệu suất cao
Hệ thống thông tin liên lạc, xử lý tín hiệu,…
Máy tuần được phân loại và phân hoạch
thành bộ dòng dữ liệu và bộ điều khiển
Computer Engineering 2009
©2009, Pham Quoc Cuong 4
Advanced Digital Design with the Verilog HDL –
chapter 7
Bộ dòng dữ liệu – datapaths unit
• Bộ số học luận lý (arithmetic logic unit -
ALU)
• Bộ cộng
• Bộ nhân
• Bộ xử lý tín hiệu số
• Quản lý tài nguyên (registers)
• …
Computer Engineering 2009
©2009, Pham Quoc Cuong 5
Advanced Digital Design with the Verilog HDL –
chapter 7

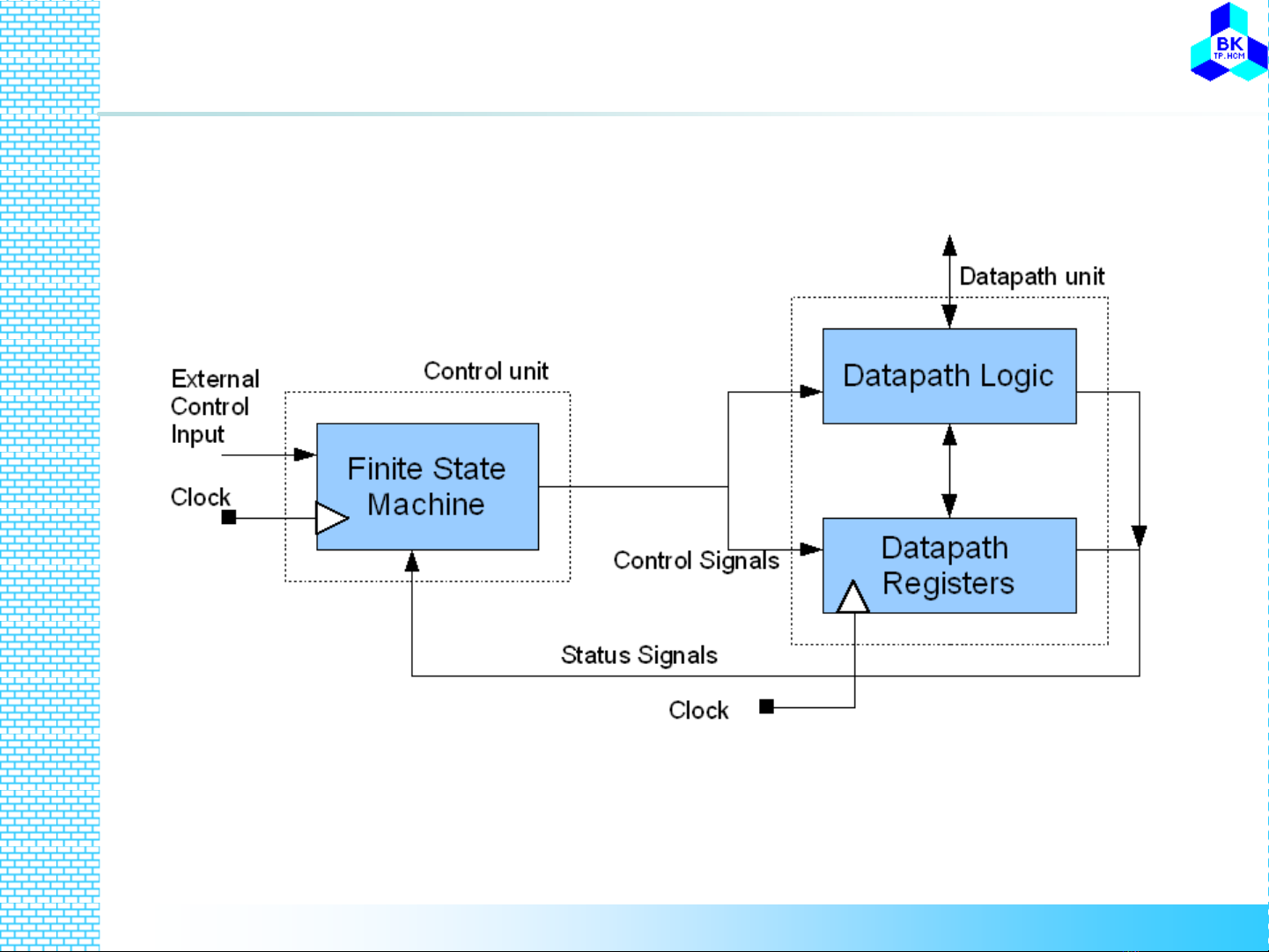

Mô hình điều khiển cho dòng dữ liệu
