Người trình bày:
TS. Hoàng Mạnh Thắng

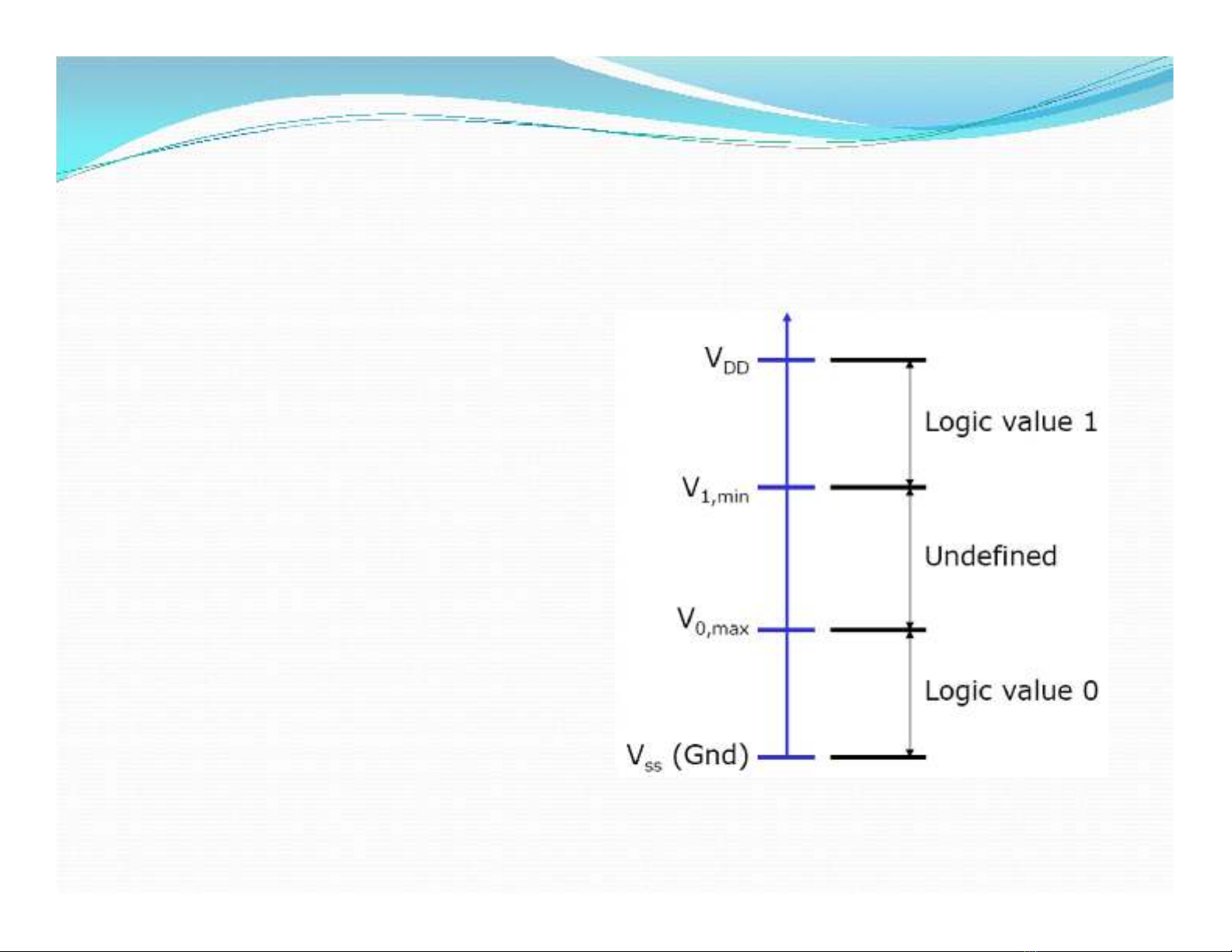

Giá trị logic và mức điện áp
Vss =0v, Vdd là điện
áp nguồn cấp,
VDD=+5V/+3.3V
Mức V0,max và V1, min
phụ thuộc vào công
nghệ
Chương 4 2
Khoa ĐT-VT, Đại học Bách Khoa Hà nội
Tiến sỹ Hoàng Mạnh Thắng

Các chuyển mạch transistor
Mạch logic được hình thành từ các transistor, và được
điều khiển bởi tín hiệu logic x
Loại thường được dùng để thực hiện chuyển mạch là
metal oxide semiconductor field effect transistor
(MOSFET)
Có 2 loại MOSFET là: N-channel (NMOS) và P-
channel (PMOS)
Trước kia mạch dùng hoặc NMOS hoặc PMOS
transistors, hiện nay dùng cả hai và được gọi
Complementary MOS - CMOS
Chương 4 3
Khoa ĐT-VT, Đại học Bách Khoa Hà nội
Tiến sỹ Hoàng Mạnh Thắng

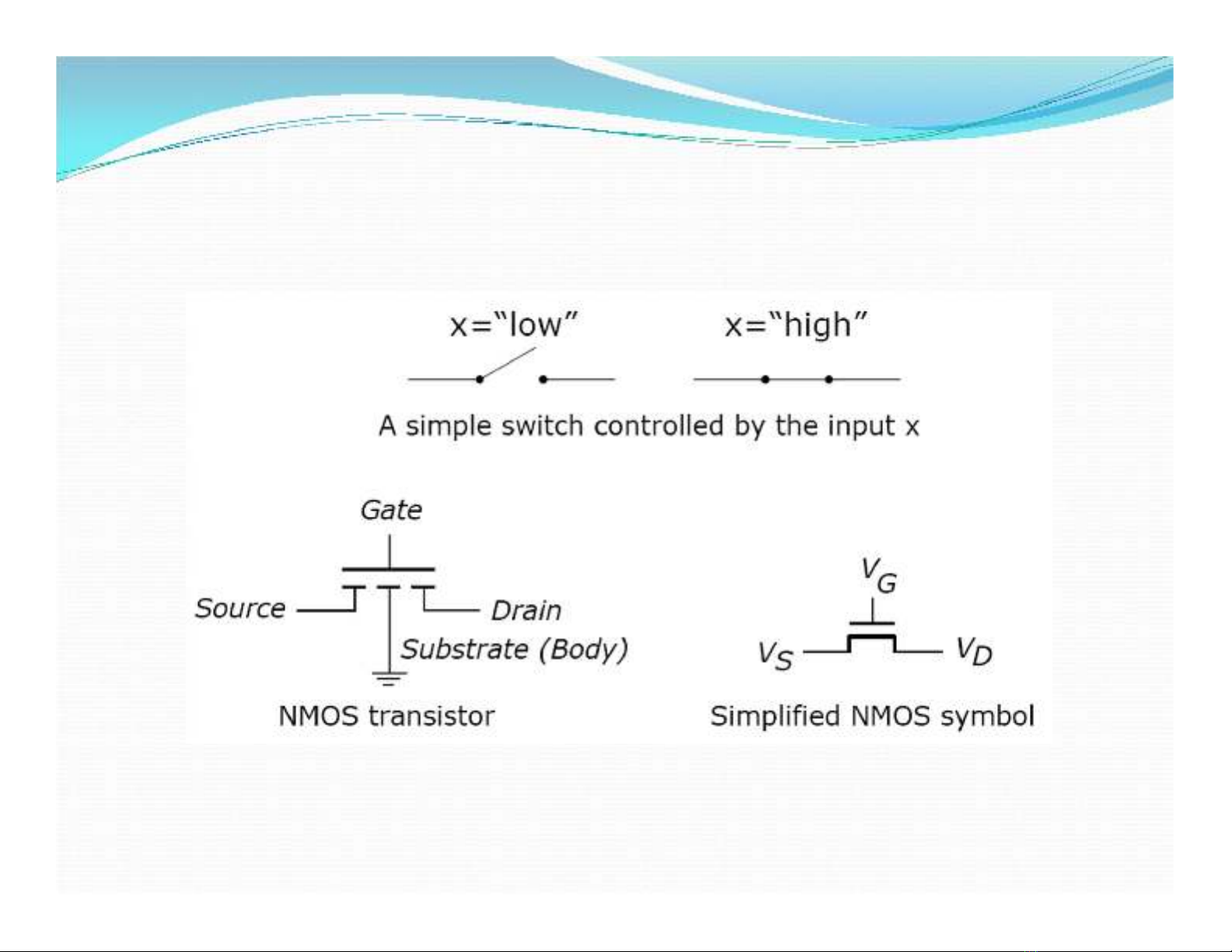

Chuyển mạch dù
ng NMOS transistor
Chương 4 4
Khoa ĐT-VT, Đại học Bách Khoa Hà nội
Tiến sỹ Hoàng Mạnh Thắng

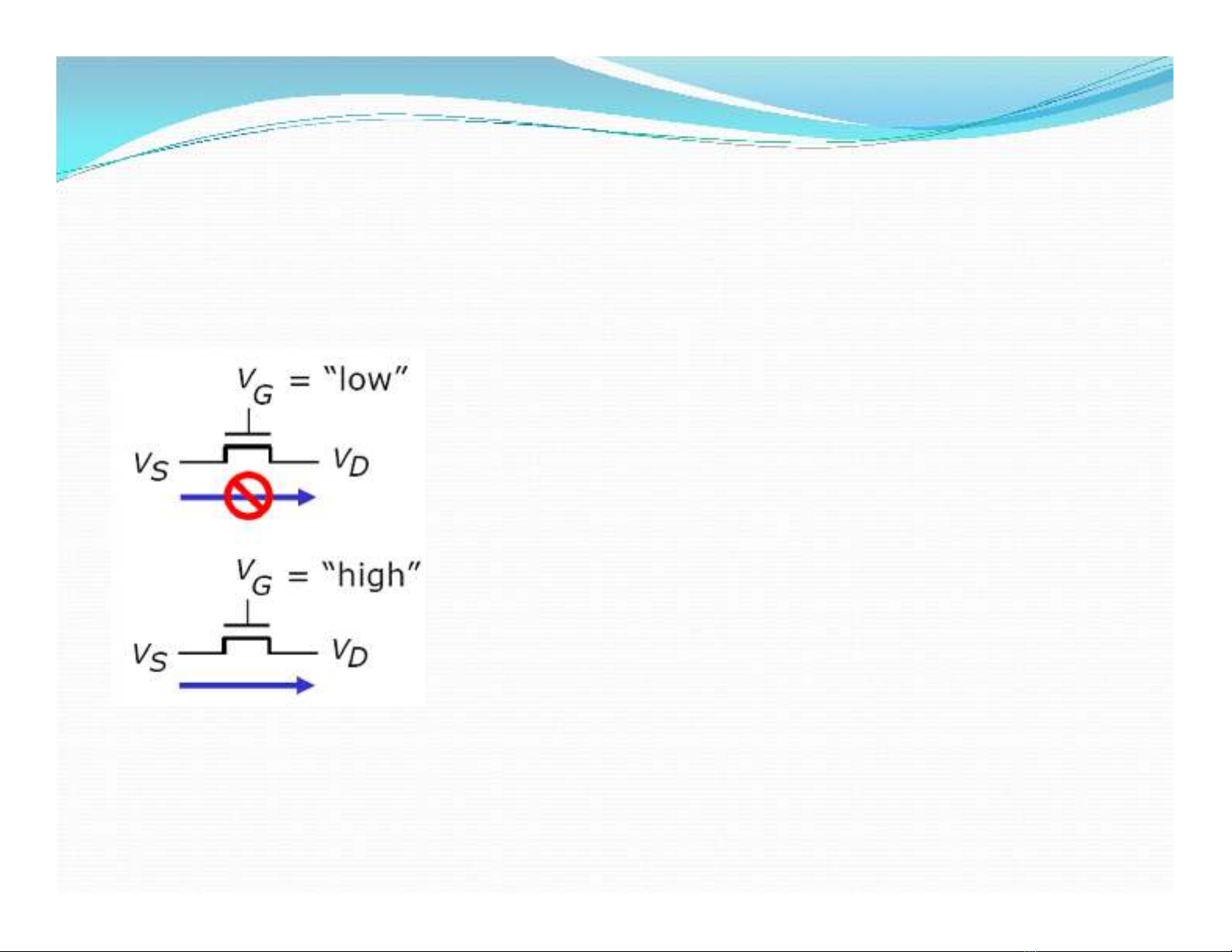

Chuyển mạch dùng NMOS transistor
Transistor hoạt động bằng cách
điều khiển điện áp VG ở cổng G
Nếu VG ở mức thấp thì không có
kết nối giữa cực G và D
transistor ở trạng thái OFF
Nếu VG ở mức cao thì transistor
ON và làm việc giống chuyển mạch
được đóng giữa cực G và D
Chương 4 5
Khoa ĐT-VT, Đại học Bách Khoa Hà nội
Tiến sỹ Hoàng Mạnh Thắng
