Truyền động thuỷ lực và khí nén
Le Anh Son
Bộ môn Động Lực Trường Đại học Nông nghiệp I
Bơm và động cơ thuỷ lực
Dấu hiệu hoạt động và ký hiệu:

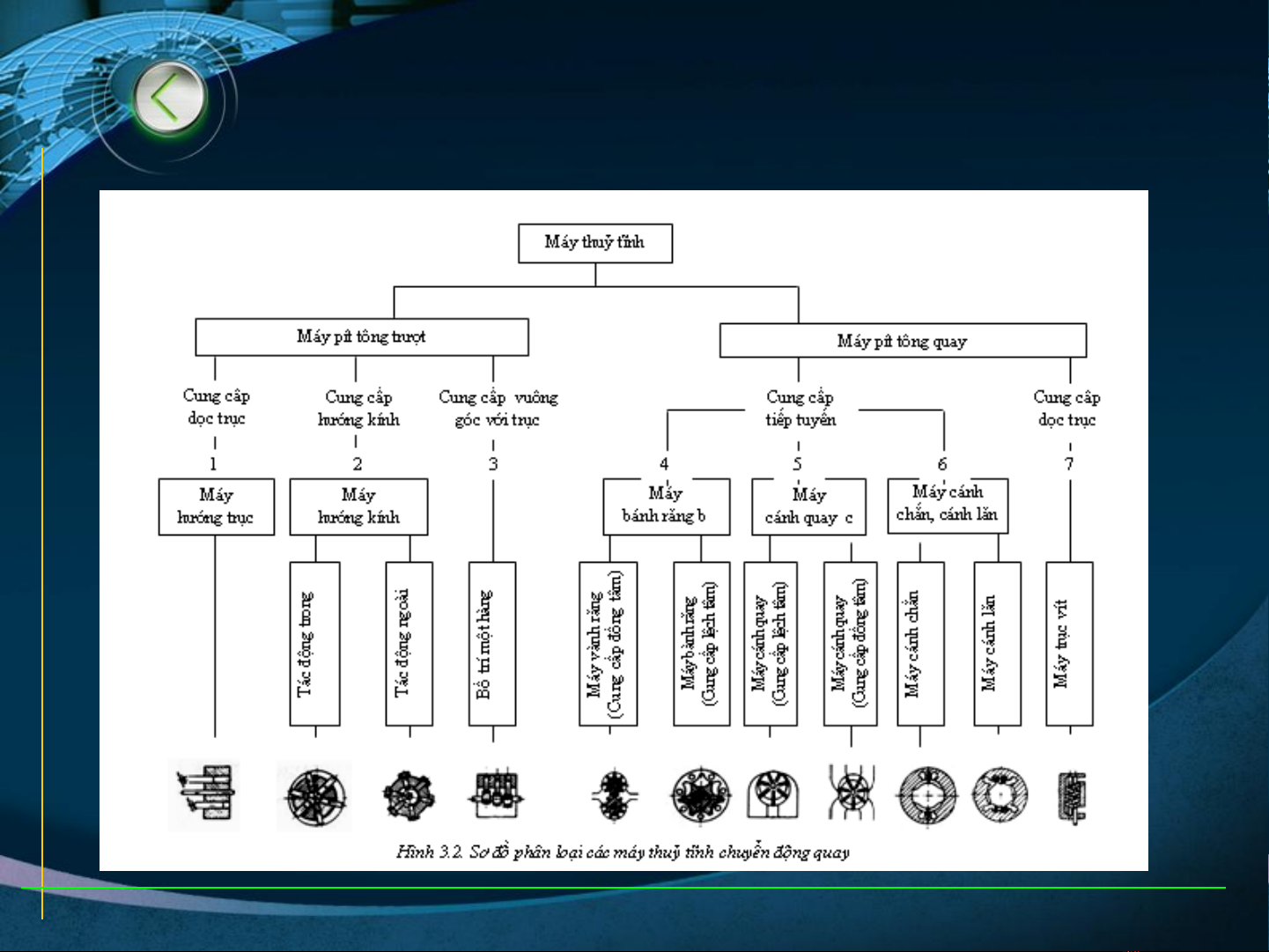

Phân loại máy thuỷ tĩnh:

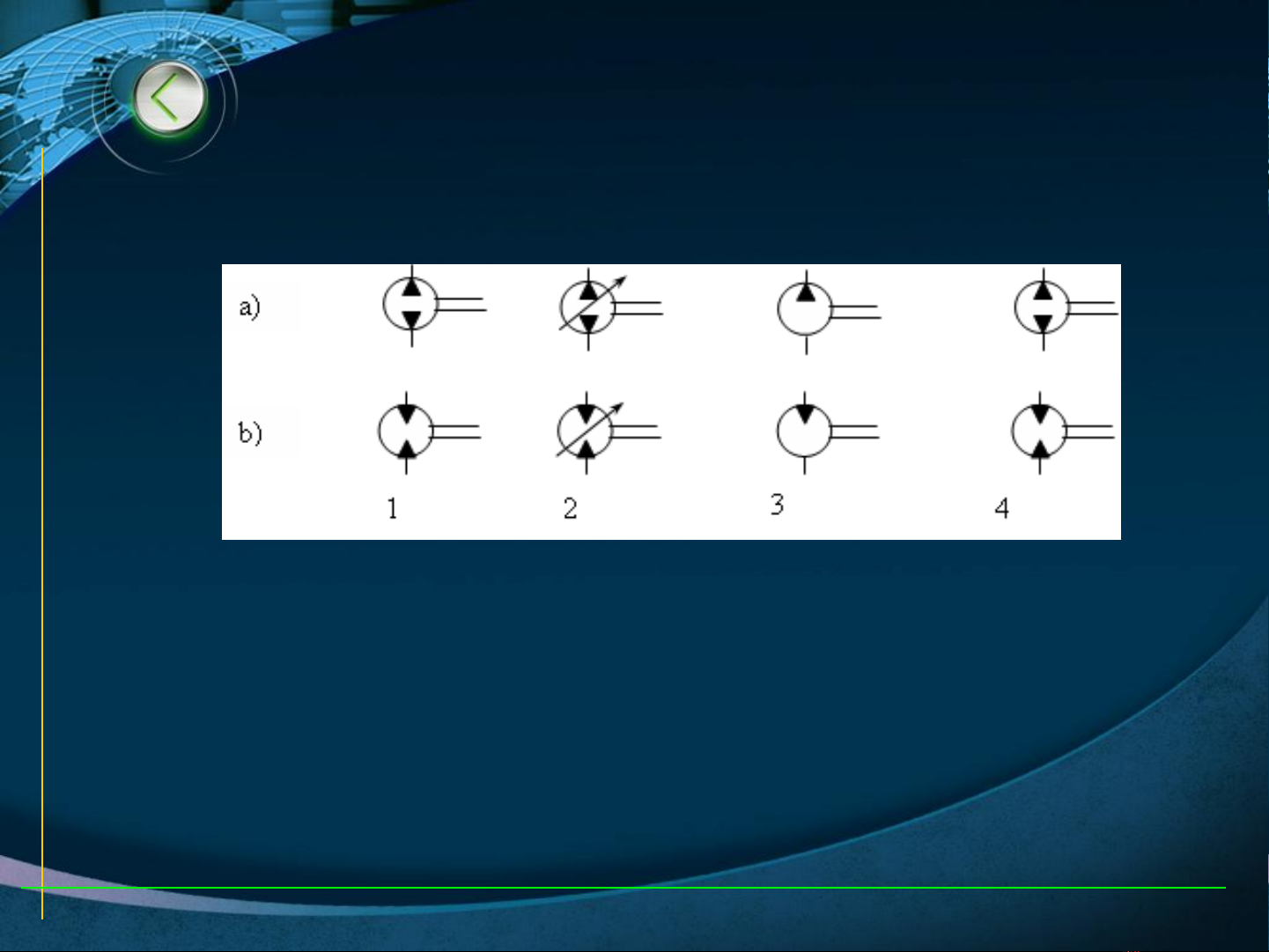

Hình 3.1. Dấu hiệu hoạt động và ký hiệu của máy thuỷ tĩnh
a) Bơm; b) Động cơ thuỷ lực
1- Thể tích làm việc không đổi; 2-Thể tích làm việc thay đổi được
3- Một chiều dòng; 4-Hai chiều dòng.
Bộ môn Động Lực Trường Đại học Nông nghiệp I
Bơm và động cơ thuỷ lực
Bộ môn Động Lực Trường Đại học Nông nghiệp I
Máy thuỷ lực piston hướng trục
Phân loại:
•Máy trục nghiêng
•Máy đĩa nghiêng
•Máy đĩa lắc
Máy hướng trục trục nghiêng
Vỏ nghiêng
Đĩa chủ động chuyển động lắc so với trục của vỏ
Cấu tạo và hoạt động:
Chế độ bơm
Chế độ động cơ
Bộ môn Động Lực Trường Đại học Nông nghiệp I
Máy hướng trục trục nghiêng
Đặc điểm cấu trúc
•Đĩa điều khiển định hướng dọc
trục và điều khiển không gian
nạp đẩy, một trong hai rãnh
được nối với đường nạp còn
rãnh kia nối với đường đẩy.
•Gờ điều khiển, chuyển tiếp
giữa rãnh nạp và rãnh đẩy
•Số xylanh không nên chẵn.
