Truyền động thuỷ lực và khí nén
PGS. TS.Lê Anh Sơn
Bộ môn Động lực_Trường Đại học Nông nghiệp Hà Nội
Các phần tử nối dòng thuỷ lực
Tiết diện đường ống được tính từ lưu
lượng và vận tốc yêu cầu: A = Q/v, vận
tốc vcó thể chọn theo tài liệu.

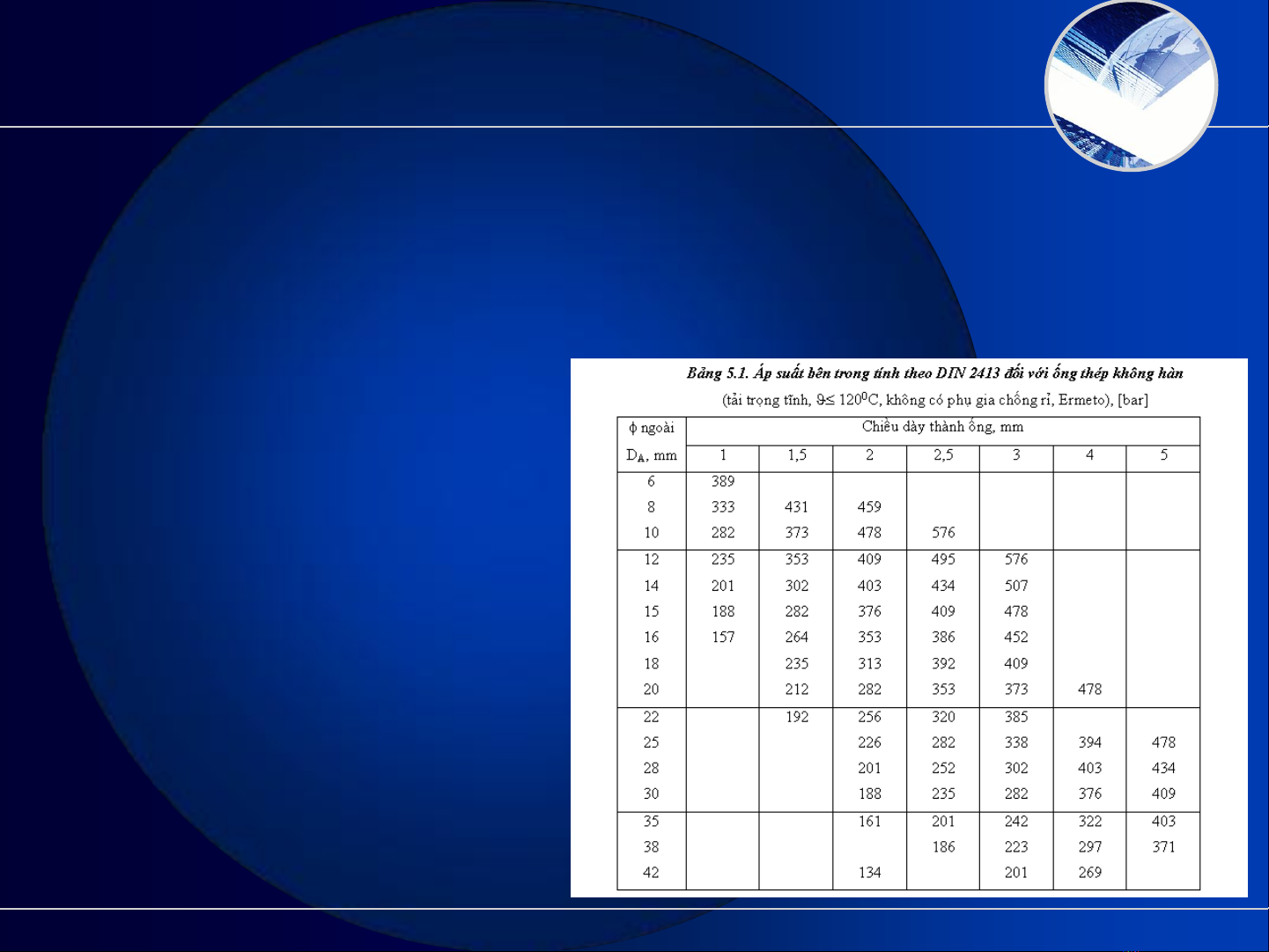

1. Ống cứng
Bộ môn Động lực_Trường Đại học Nông nghiệp Hà Nội
Các phần tử nối dòng thuỷ lực
2. Ống mền
Đặc điểm:
Áp suất thấp ≤ 30 bar
Áp suất cao ≤200bar
Áp suất cực cao ≤700bar

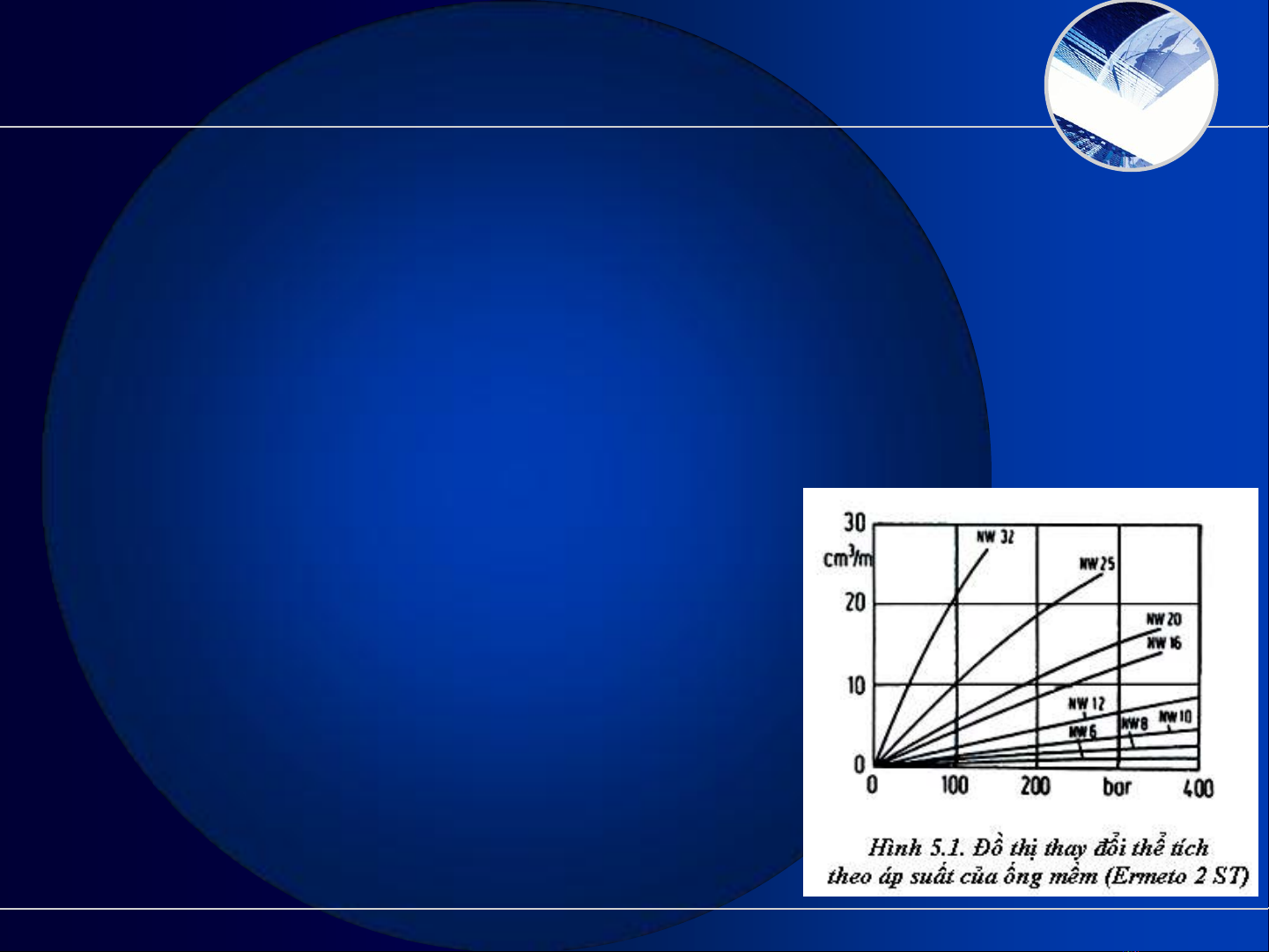

Thay đổi thể tích theo
áp suất
Bộ môn Động lực_Trường Đại học Nông nghiệp Hà Nội
Các phần tử nối dòng thuỷ lực

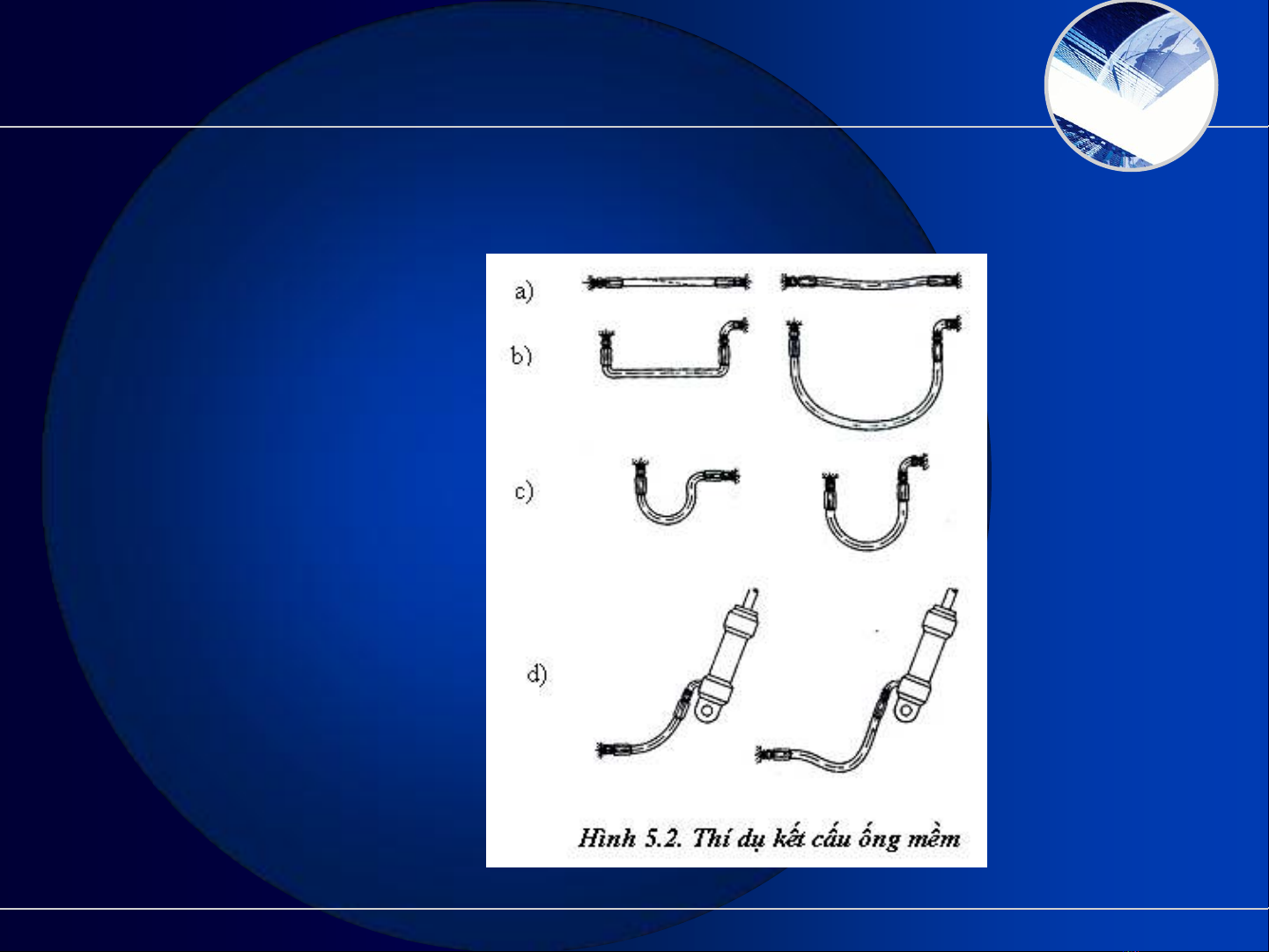

Các dạng kết cấu của ống mềm
Bộ môn Động lực_Trường Đại học Nông nghiệp Hà Nội
Các phần tử nối dòng thuỷ lực

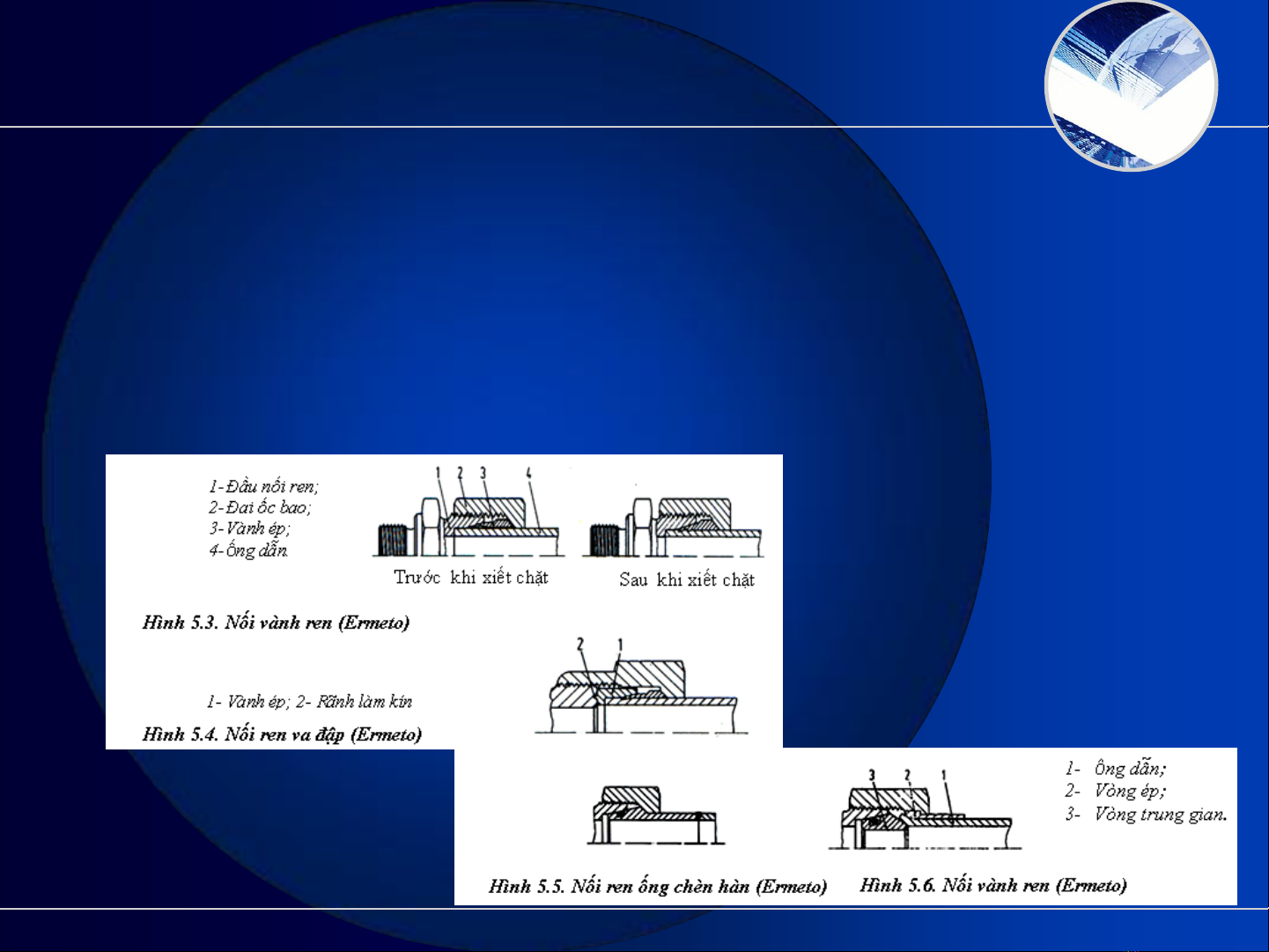

3. Ống nối:
Ống nối cứng
Đường kính ≤42cm nối ren
Đường kính > 42cm nối mặt bích
