AX
AA
AB
A
B
X
Tiết diện Ax
Tiết diện AA
Tiết diện AB
A
B
X
A B

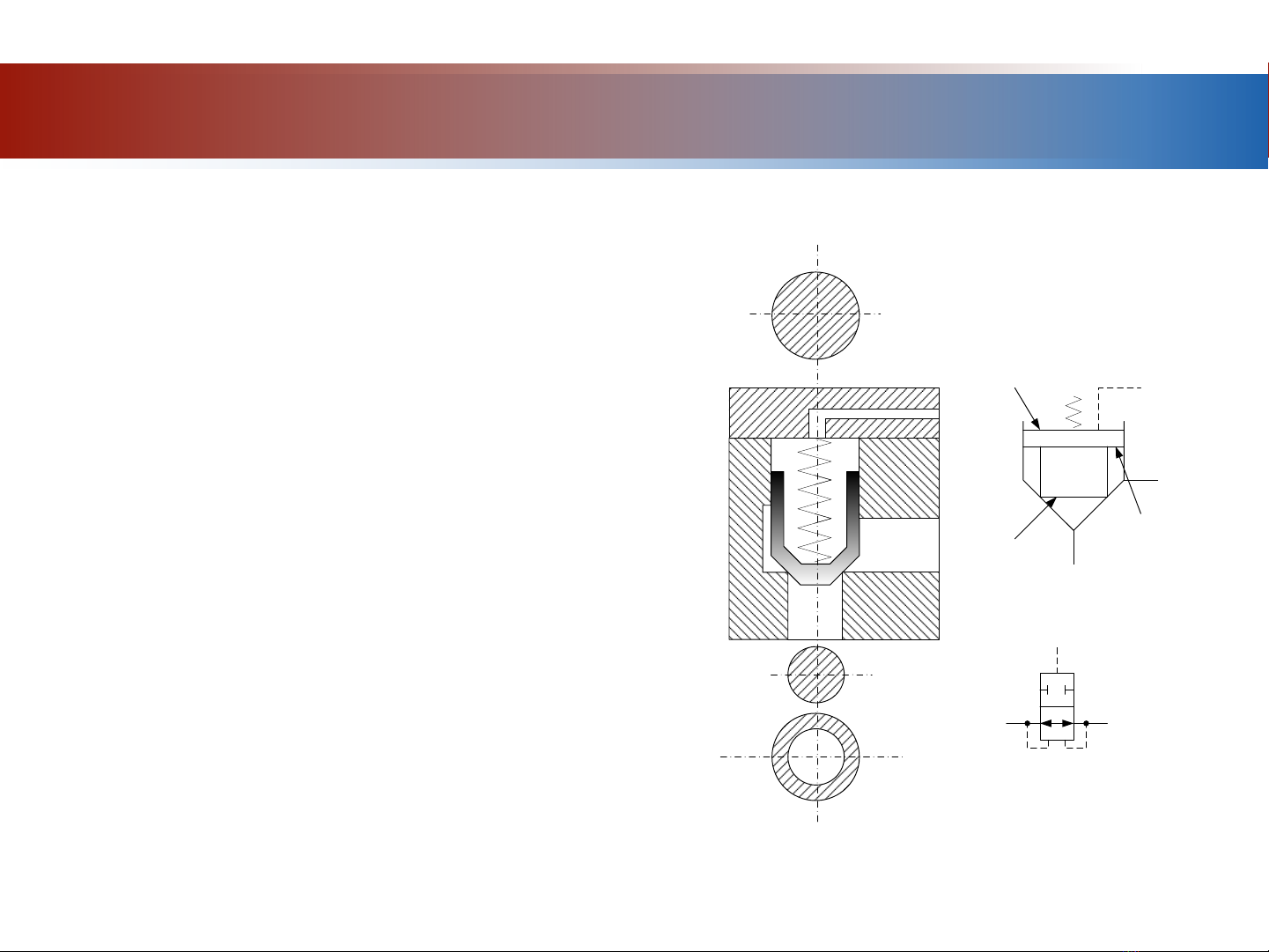

Lọai van này được sản xuất theo tiêu
chuẩn do vậy nó có thể được lắp đặt trên
các khối van hoặc bệ van. Cấu trúc này
được dùng rất nhiều trong những năm gần
đây đặc biệt với vai trò là van điều chỉnh
áp suất, điều chỉnh lưu lượng và van một
chiều. Đôi khi nó còn được gọi là logic van.
Nó có hai cửa làm việc chính là A và B.
Các cửa này có thể nối thông với nhau
hoặc tách rời nhờ con chạy bên trong van.
le the truyen
Cennitec
CATRIDGE VALVE
A
B
A
B
A
B

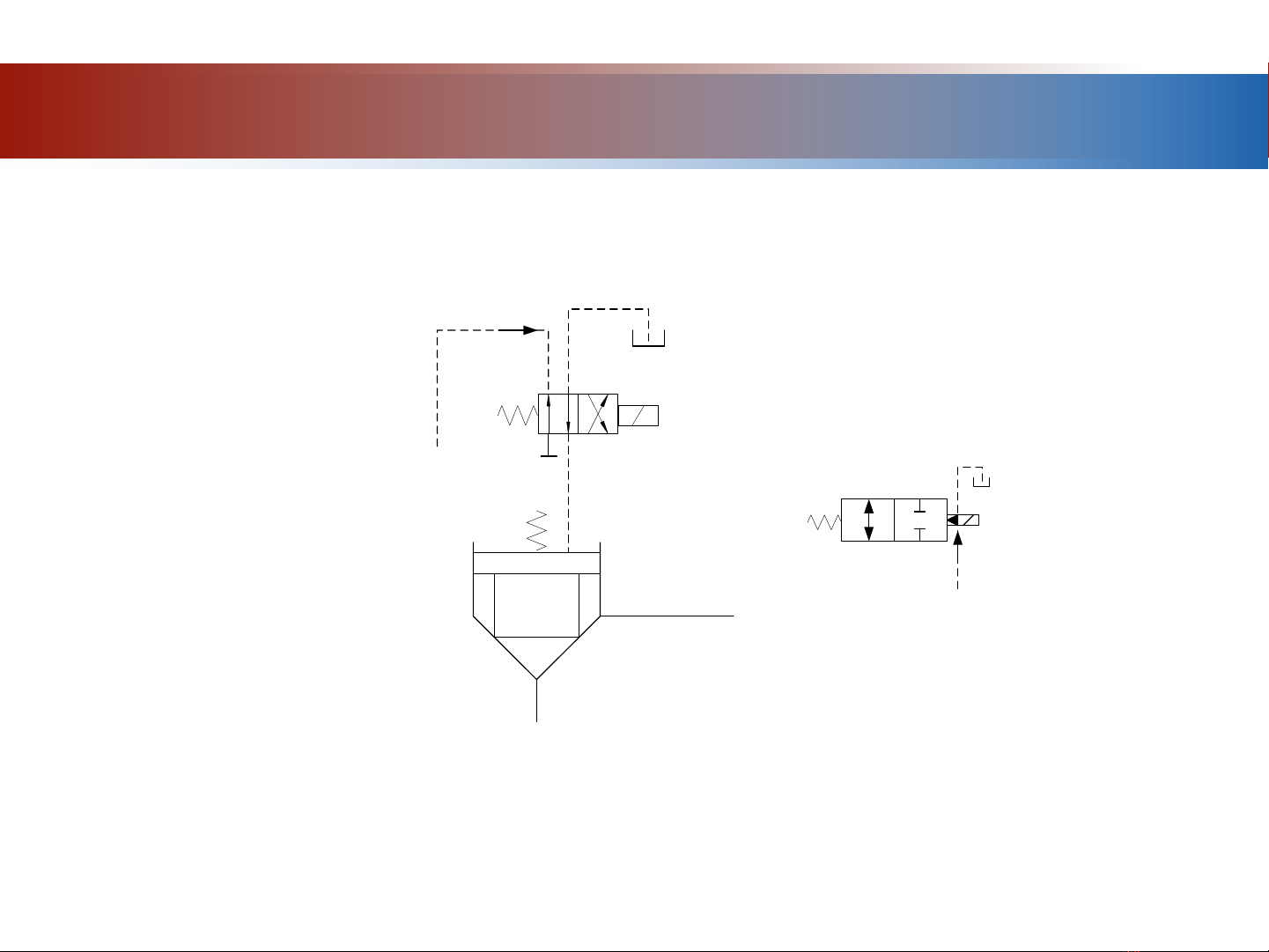

Dùng van logic tạo van hai vị trí
le the truyen
Cennitec
CATRIDGE VALVE
A
B
A
B
P
X
Áp suất điều khiển từ bên
ngòai

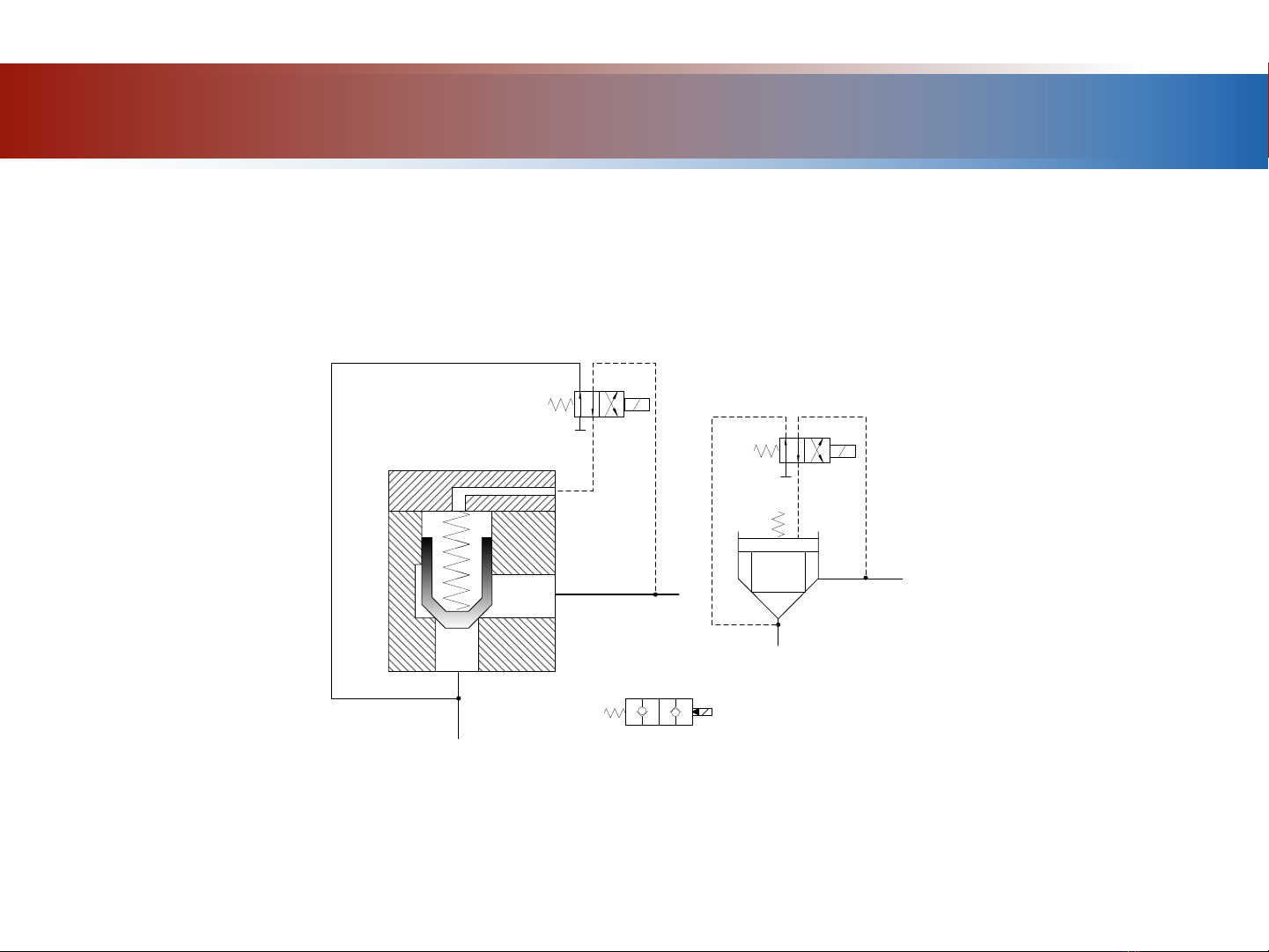

Điều khiển van logic bằng áp suất bên ngòai
le the truyen
Cennitec
CATRIDGE VALVE
WXYZ
W
X
Y
Z
0
0
0
0
1
1
1
1
1
1
0
0
0
0
1
1
1
1
0
0
0
0
1
1
1
1
1
0
Trạng thái

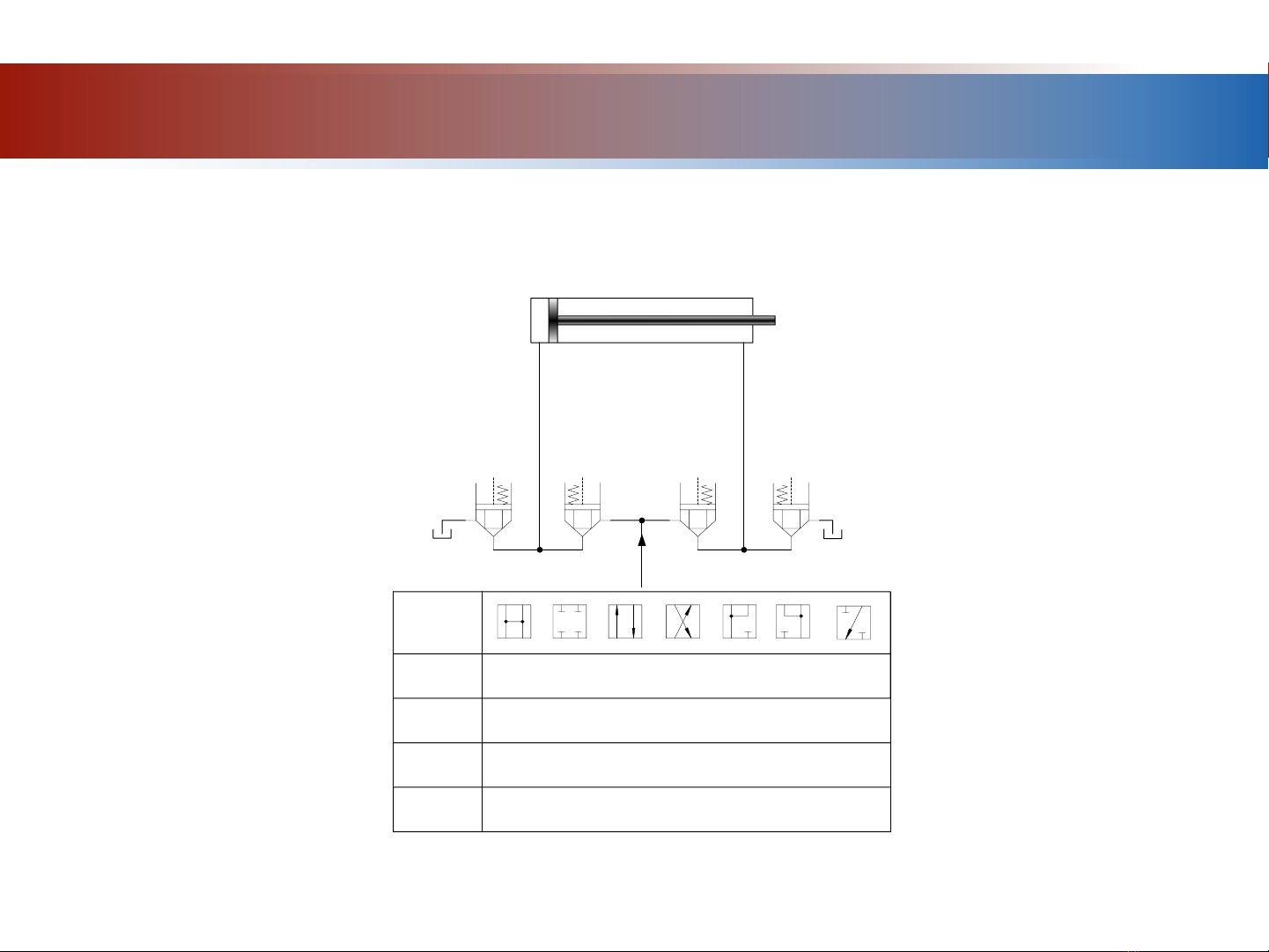

Van logic và các vị trí tương đương
