VẬN HÀNH VÀ ĐIỀU KHIỂN
HỆ THỐNG ĐIỆN
Võ Ngọc Điều
Bộ môn Hệ Thống Điện
Trường ĐH Bách Khoa TP. HCM
Email: vndieu@hcmut.edu.vn
Chương 1
Đại Cương vềHệThống Điện
2
* Vận hành hệthống điện (HTĐ)là tập hợp các thao
tác nhằm duy trì chế độ làm việc bình thường của HTĐ
để đáp ứng các yêu cầu vềchất lượng, độ tin cậy và tính
kinh tếcủa nó.
1. Các đặcđiểm của HTĐ.
2. Các yêu cầu cơbản của HTĐ.
I. Khái niệm chung
CuuDuongThanCong.com https://fb.com/tailieudientucntt
2
3

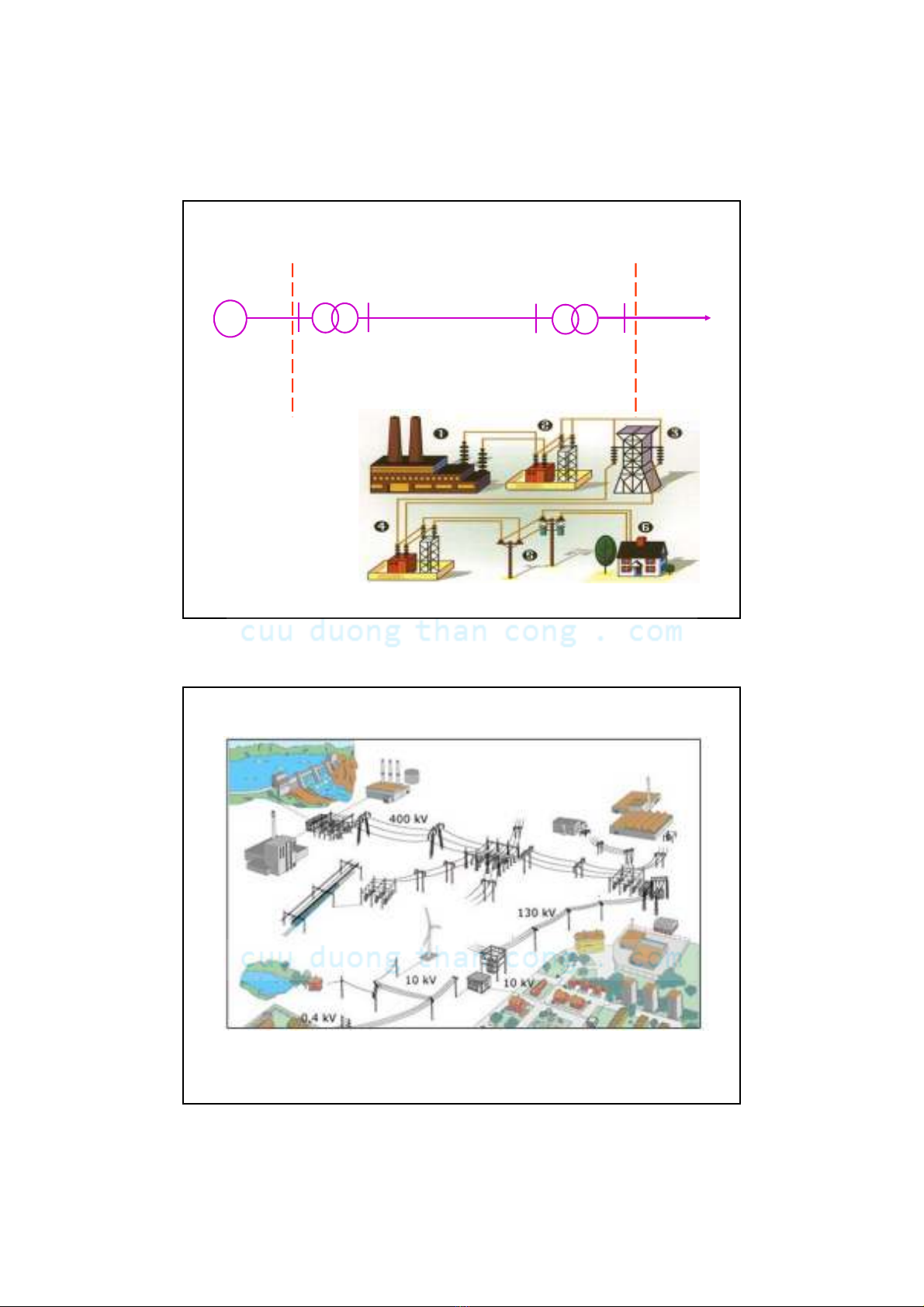

Cấu trúc HTĐ
~
Sản xuất
điện năng
(NGUỒN)
Truyền tải & phân phối điện năng
(LƯỚI)
Tiêu thụ
điện năng
(TẢI)
Tổ máy phát Trạm biến áp Trạm biến áp
Đường dây Phụ tải
* Cấu trúc
nguồn điện
* Cấu trúc lưới
hệ thống
1. Các đặc điểm của HTĐ
4
Hệ thống điện
CuuDuongThanCong.com https://fb.com/tailieudientucntt
3
5

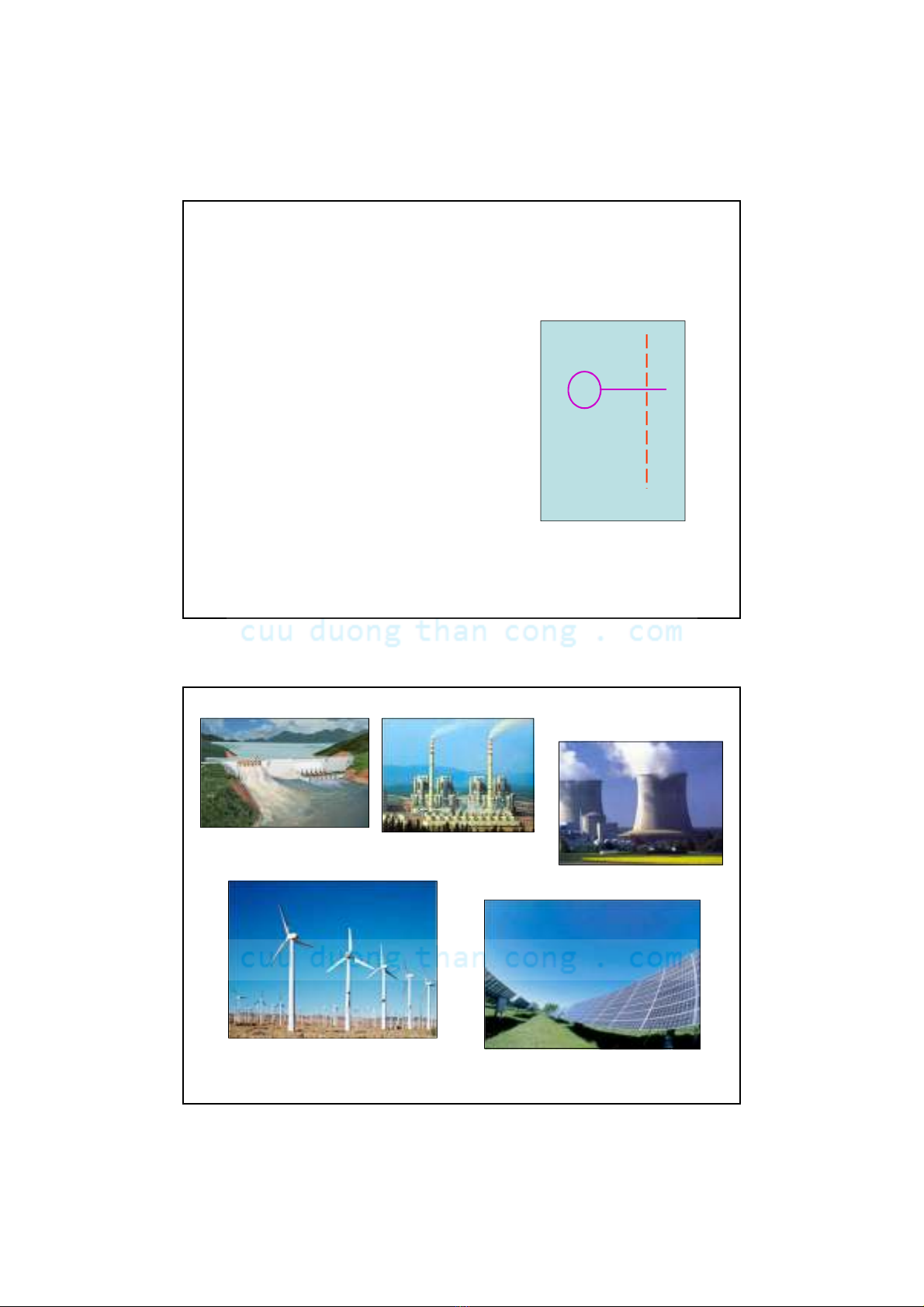

Cấu trúc nguồn điện
Nguồn điện là một tổ hợp của các nhà máy các
loại:
- Nhà máy thủy điện
- Nhà máy nhiệt điện
- Nhà máy điện nguyên tử
- Nhà máy điện gió
- Nhà máy điện mặt trời
…
~
Sản xuất
điện năng
(NGUỒN)
Tổ máy phát
6
Thủy điệnNhiệt điện
Điện hạt nhân
Điện gió Điện mặt trời
CuuDuongThanCong.com https://fb.com/tailieudientucntt
4
7

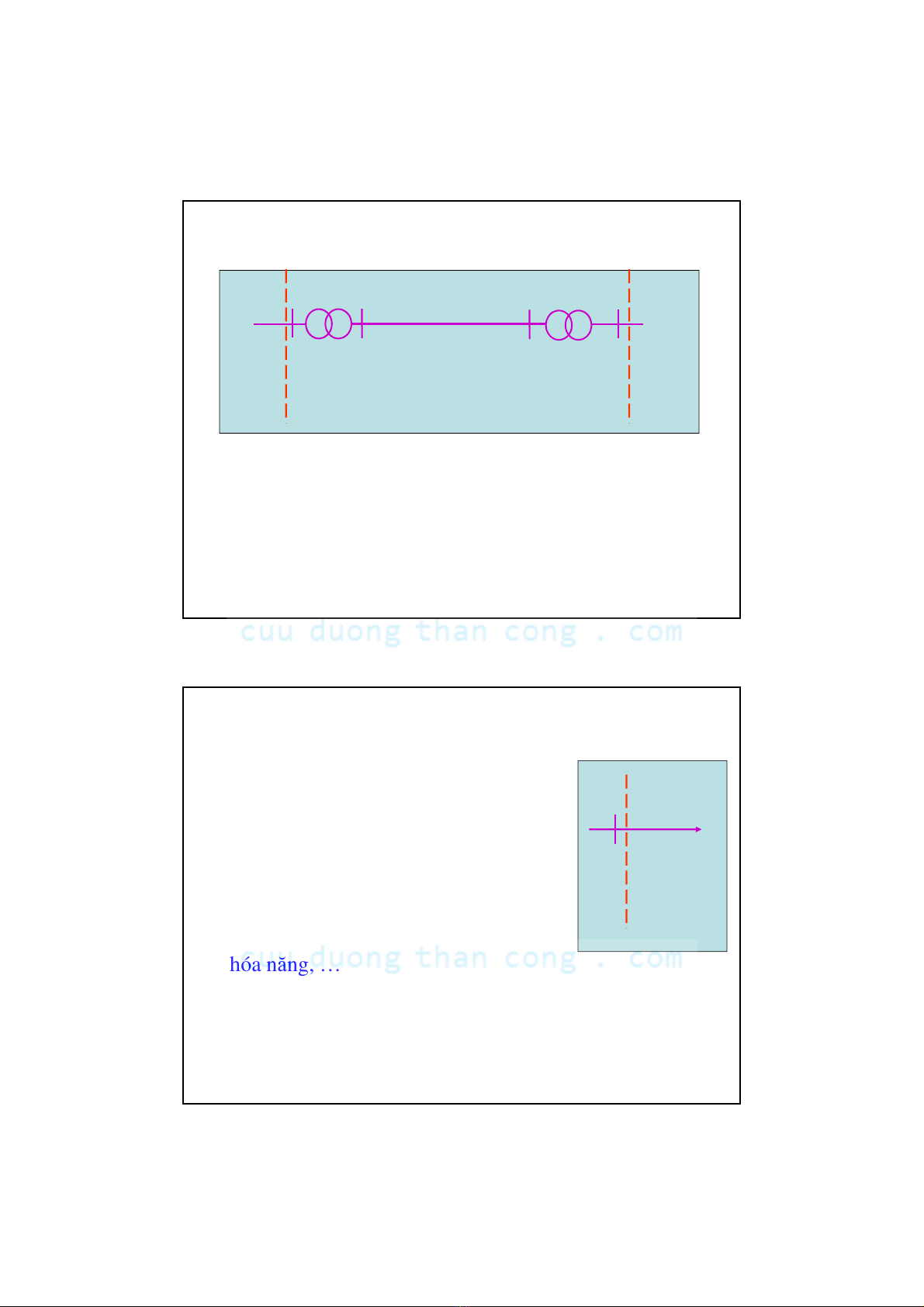

Cấu trúc lưới hệ thống điện
Truyền tải & phân phối điện năng
(LƯỚI)
Trạm biến áp Trạm biến áp
Đường dây
Lưới hệthống điện là gì?
Lưới hệthống điện là một hệbao gồm các trạm biến
áp và các đường dây được sửdụng để liên kết các
nguồn và phụtải
8
Phụ tải điện
Phụtải của hệthống điện ?
Phụtảiđiện là các thiết bịhay tập
hợp các khu vực gồm nhiều thiết bị
sửdụng điện năng để biếnđổi thành
các dạng năng lượng khác như
quang năng, nhiệt năng, cơnăng,
hóa năng, …
Tiêu thụ
điện năng
(TẢI)
Phụ tải
CuuDuongThanCong.com https://fb.com/tailieudientucntt
5
9
Các mục tiêu chính của vận hành HTĐ
* Cân bằng công suất:
Công suất phát PHẢIluôn luôn được cân bằng với công
suất yêu cầu của phụ tải.
Tổng công suất phát(t) = Tổng công suất yêu cầu phụ tải(t)
* An ninh HTĐ:
Các dòng phân bố công suất qua các phần tử HTĐ PHẢI
không được vượt quá các giới định mức và cho phép của
chúng.

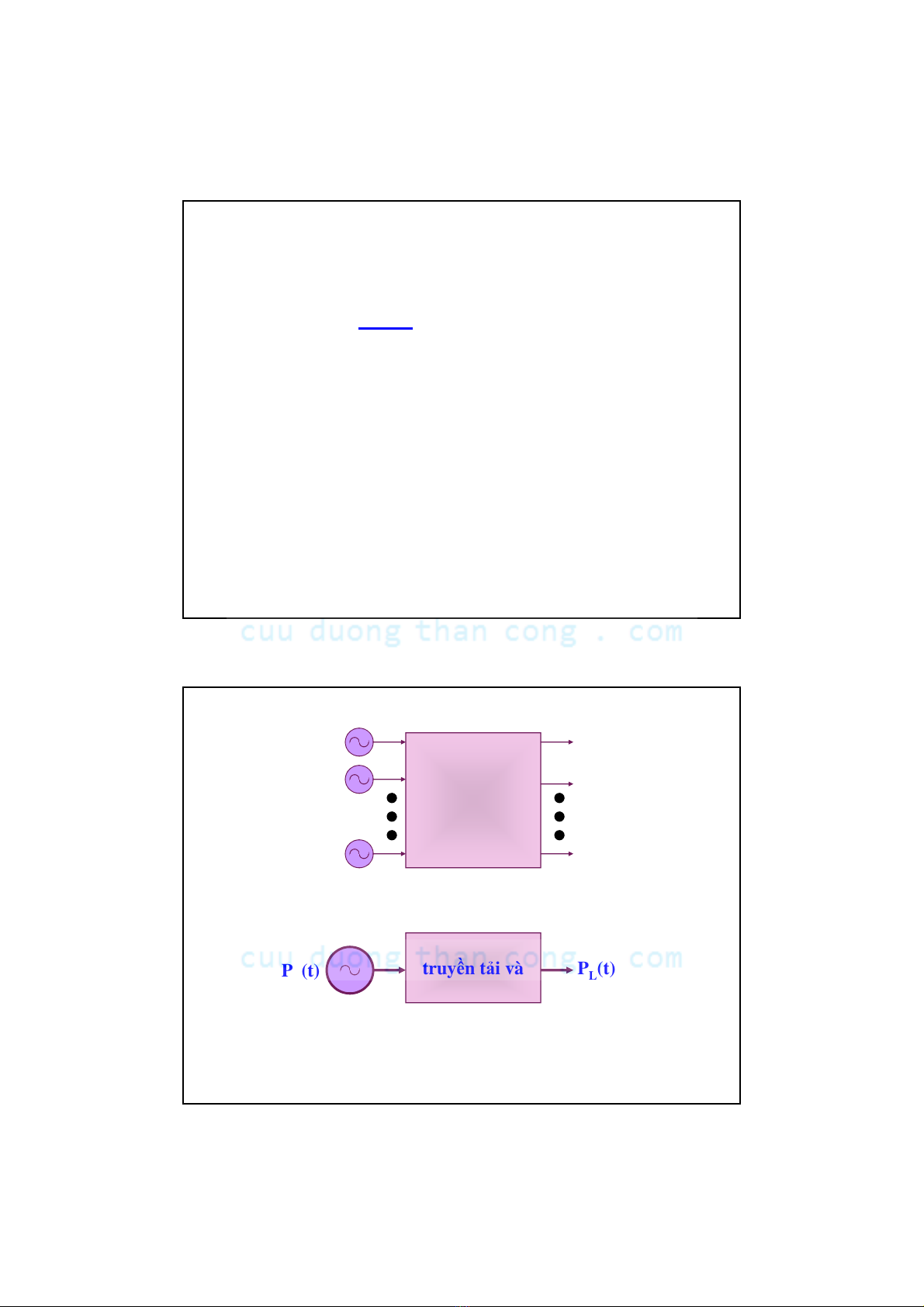

10
Pg1(t)
Các mạng
truyền tải và
phân phối
Pl1(t)
Pg2(t)
Pgn(t)
Pl2(t)
Plm(t)
Các mạng
truyền tải và
phân phối
PG(t) PL(t)
Sơ đồ thu gọn HTĐ
